Кор­ро­зи­он­но­стой­кие с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном - ра­ди­аль­ное при­со­еди­не­ние с резь­ба­ми CH, CB, ПН Тип БТ, серия 220

Главная > Каталог > РОСМА Манометры, ЭКМ, термометры, реле > Термометры > Кор­ро­зи­он­но­стой­кие с воз­мож­нос­тью гид­ро­

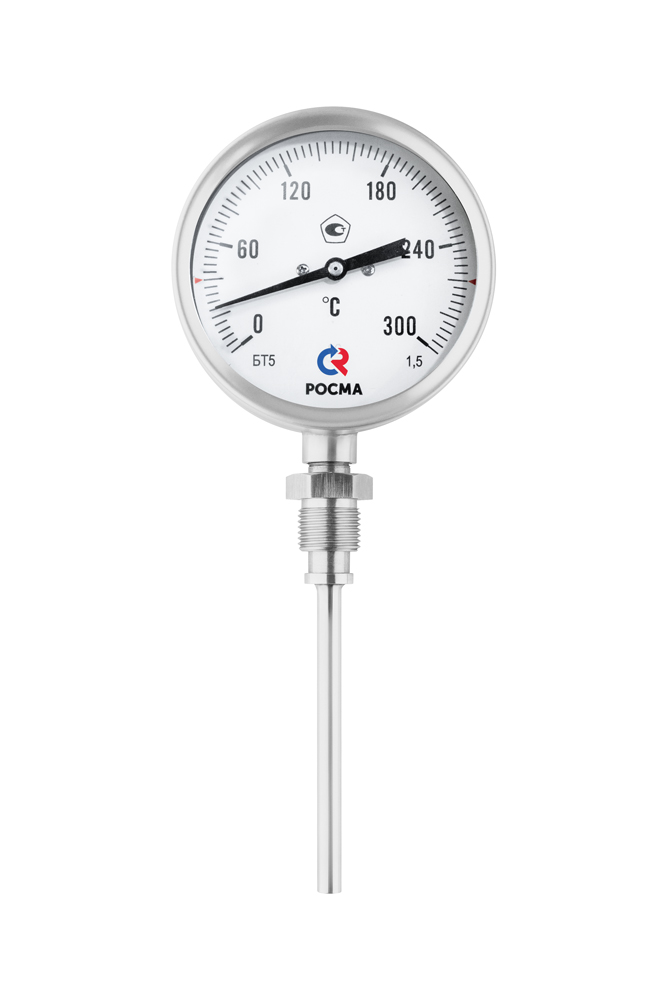

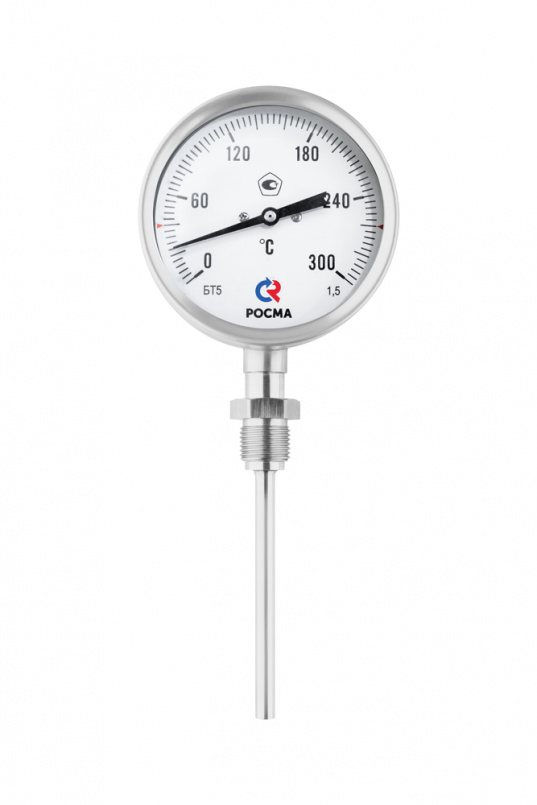

БТ-52-CH

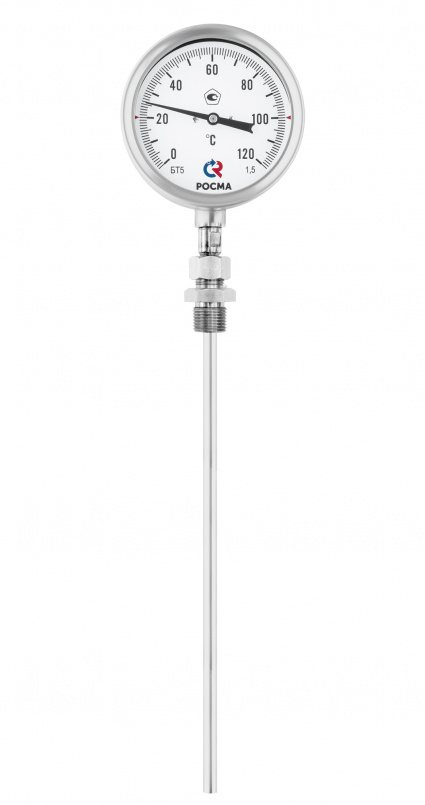

БТ-52-ПН

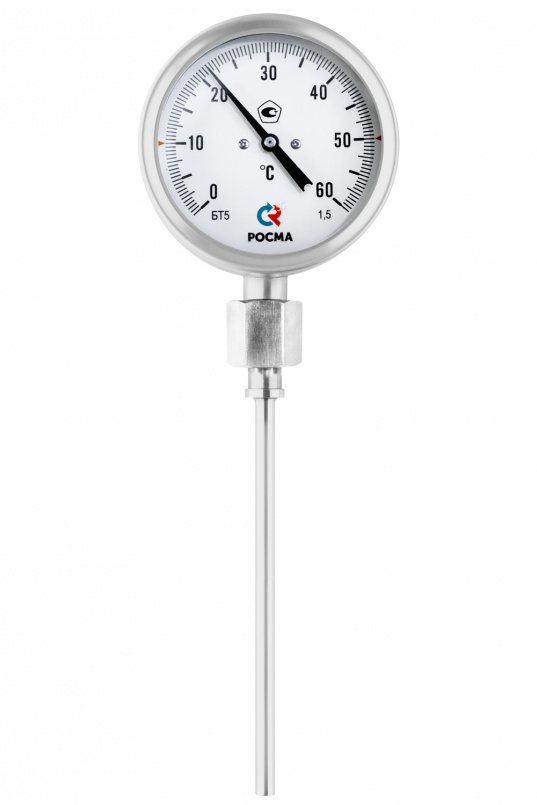

БТ-52-СB

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой CH, CB, ПН. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика. Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Технические характеристики:

Диаметр корпуса, мм

100

Класс точности

1,0* / 1,5
* — опция

Диапазоны показаний температур, °С

−30…+70

0…+60

0…+100

0…+120

0…+160

0…+200

0…+250

0…+300

0…+350

0…+450

0…+500





Диапазон рабочих температур, °C

Окружающая среда: −60…+60 °C

Длина погружной части, мм

64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1000 мм)

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Резьба присоединения

G½ или М20×1,5

Тип присоединения

Свободная наружная резьба — СН
Свободная внутренняя резьба — СВ

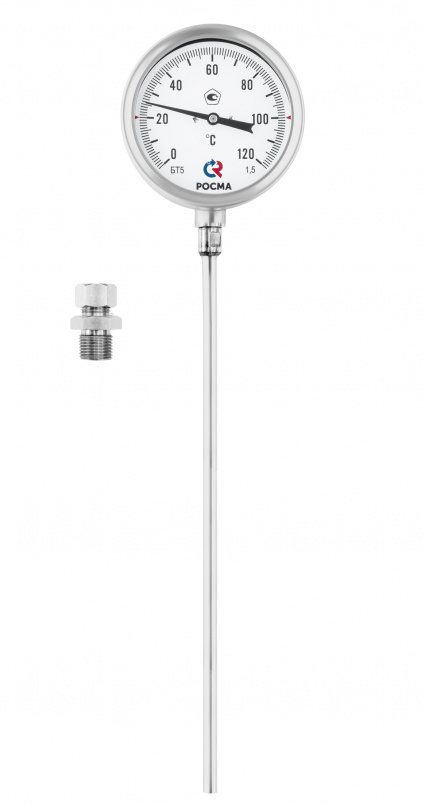

Перемещаемая наружная резьба — ПН

Комплектность

Без гильзы
Опция: гильза из нержавеющей стали.08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4211-001-4719015564-2008

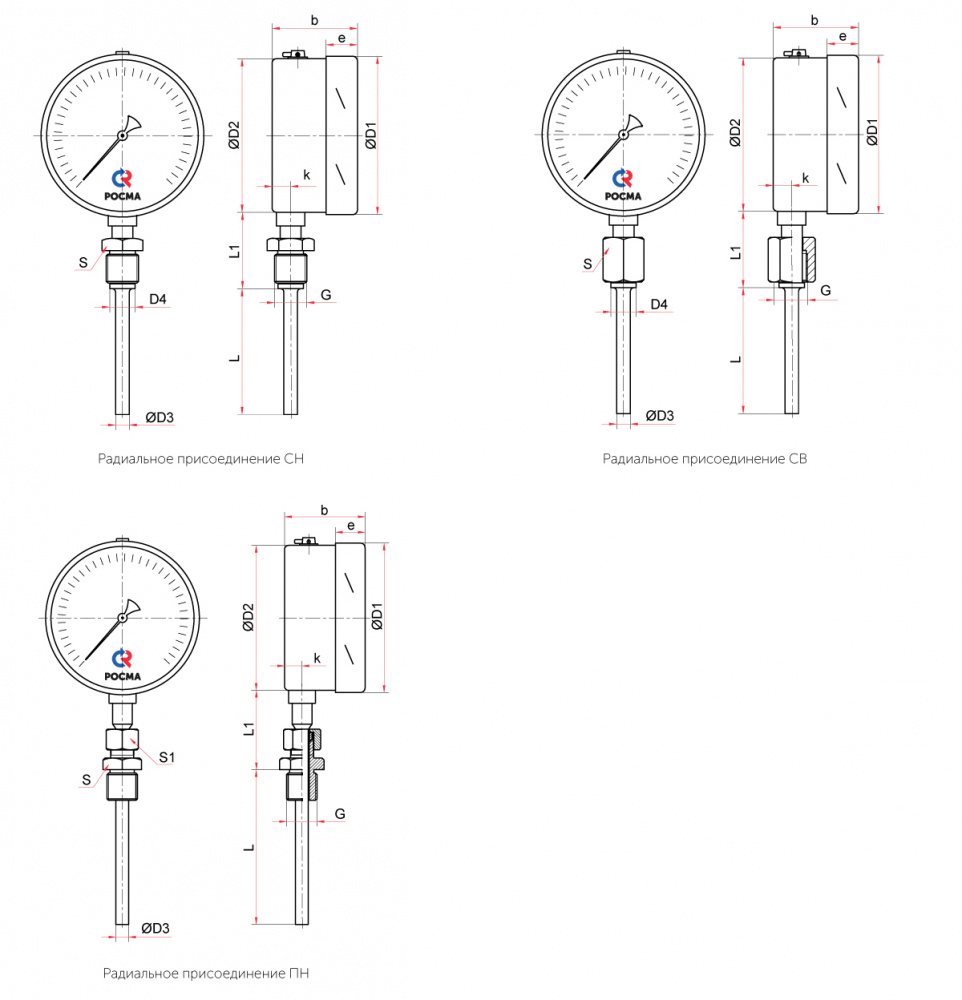

Чертежи и размеры –



Основные размеры (мм), вес (кг), объем (мл)

Тип

Ø

D1

D2

D3

D4

b

e

k

L

L1

S

S1

G

Вес

Вес с заполнением

Объем
наполняющей
жидкости

БТ-52.220 СН

100

101

99

10

18

49

17

13

64 / 100 / 150 / 200 / 250 / 300*

49

22

G½ или М20х1,5

0,41

0,70

230

БТ-52.220 СВ

48

27

0,43

0,72

БТ-52.220 ПН

52

22

0,48

0,77



* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм)

Карта заказа

Тип

биметаллический термометр

БТ

Диаметр корпуса, мм

100

5

Присоединение

радиальное

2

Материал штока

нержавеющая сталь

2

Материал корпуса и кольца

нержавеющая сталь

2

Материал гильзы

без гильзы

0

Диапазон показаний температур, °C



−30…+70

0…+60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500

Резьба присоединения



G½; М20×1,5

Длина погружной части, мм



64 / 100 / 150 / 200 / 250 / 300

Класс точности



1,5

Гидрозаполнение

силикон

Силикон

без заполнения

под ГЗ

Тип присоединения

свободная наружная резьба

СН

свободная внутренняя резьба

СВ

перемещаемая наружная резьба

ПН

Пример обозначения:
БТ − 5 2. 2 2 0 (0–300 °C) G½. 64. 1,5 СН
