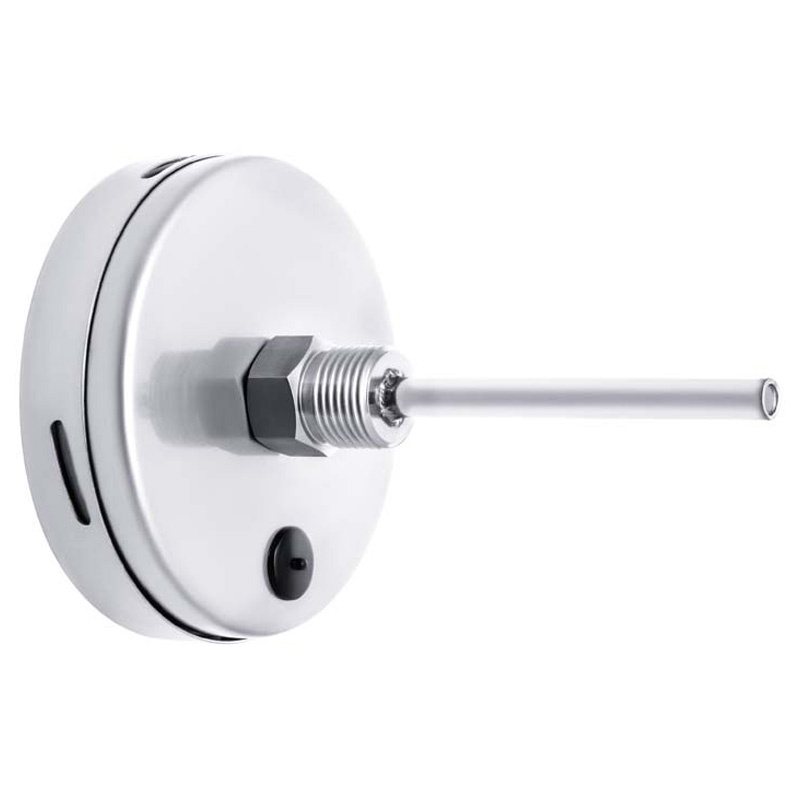

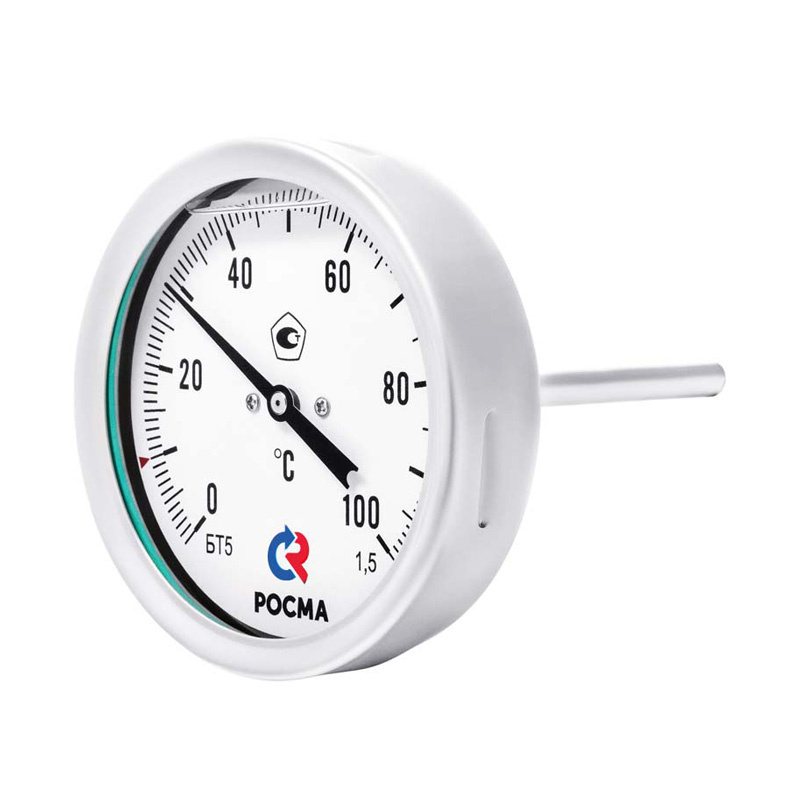

Тип БТ, серия 220. Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °С.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Технические характеристики:
|
Диаметр корпуса, мм |
100 |
||||||||||
|
Класс точности |
1,5 |
||||||||||
|
Диапазон показаний температур, °С |
|
||||||||||
|
Диапазон рабочих температур, °C |
Окружающая среда: −60…+60 °C |
||||||||||
|
Длина погружной части, мм |
64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм) |
||||||||||
|
Чувствительный элемент |
Биметаллическая спираль |
||||||||||
|
Шток |
Нержавеющая сталь 08Х18Н10 |
||||||||||
|
Корпус |
IP65, нержавеющая сталь 08Х18Н10 |
||||||||||
|
Кольцо |
Нержавеющая сталь 08Х18Н10, байонетное |
||||||||||
|
Циферблат |
Алюминий, шкала черная на белом фоне |
||||||||||
|
Стекло |
Минеральное |
||||||||||
|
Резьба присоединения (на гильзе) |
G½ или М20х1,5 |
||||||||||
|
Комплектность |
Без гильзы |
||||||||||
|
Рабочее давление, МПа |
На штоке: 10 |
||||||||||
|
Межповерочный интервал |
3 года |
||||||||||
|
Климатическое исполнение |
Группа Д2 по ГОСТ Р 52931; |
||||||||||
|
Техническая документация |
ТУ 4211-001-4719015564-2008 |

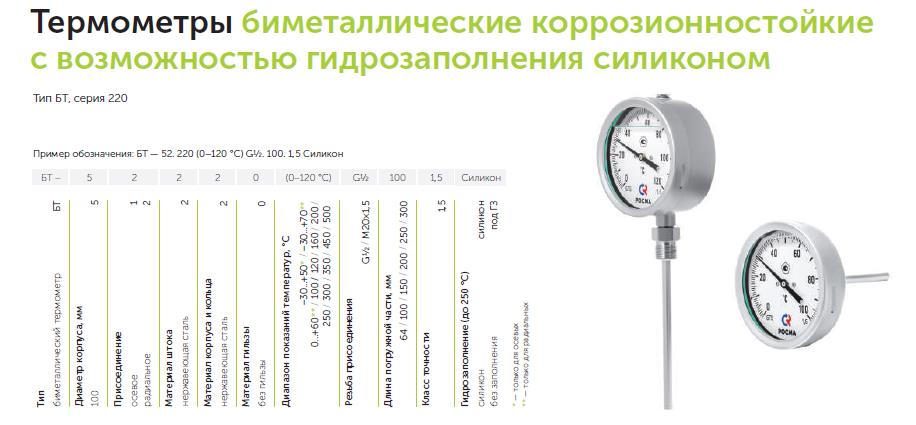

Карта заказа
Тип БТ, серия 220. Коррозионностойкий термометр с осевым присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
| −30…+50 | 0…+100 | 0…+120 |
| 0…+160 | 0…+200 | 0…+250 |
| 0…+300 | 0…+350 | 0…+450 |
| 0…+500 |
* - гидрозаполнение возможно до 250 °С.
Опция: гильза из нержавеющей стали 08Х18Н10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-51.220 Силикон | 100 | 1,5 | −30…+50; 0…100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 | 1760 | 1830 | 1940 | 2005 | 2075 | 2145 | |
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Комплектация гильзами из нержавеющей стали | под заказ |
| Комплектация указателем рабочей температуры (красный маркер на циферблате) | 40 |
| Индивидуальный номер прибора + паспорт | 36 |
| Свидетельство о поверке к нумерованному прибору | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт БТ (без ГЗ) | 170 |
| Ремонт БТ (с ГЗ) | 220 |
| Гидрозаполнение силиконом | 70 |
