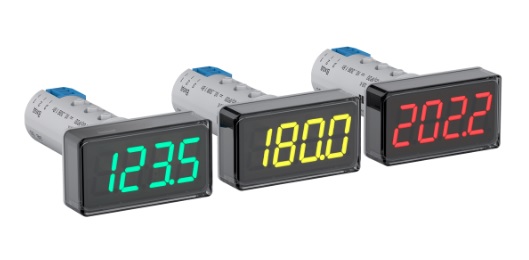

Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон.

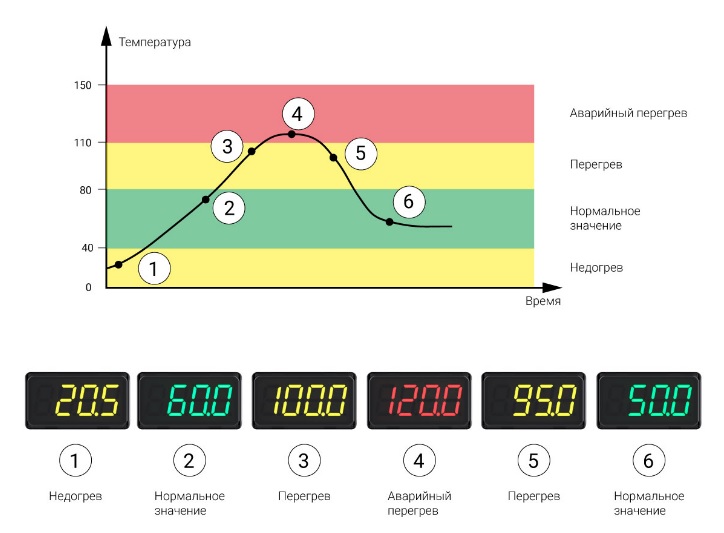

Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.
Настройка индикатора ИТП-17 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Единственное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.

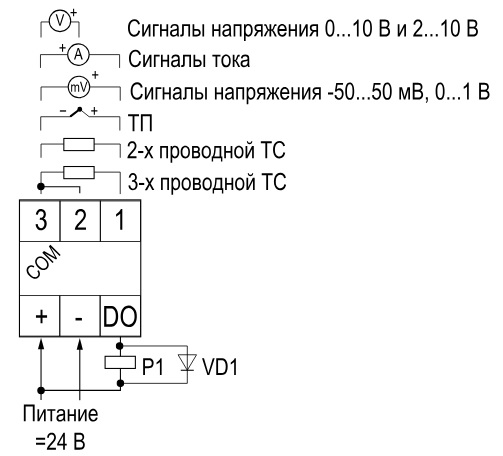

Конструктивные особенности:
|
Параметр (характеристика) измерителя-индикатора ИТП-17 |
Значение параметра (характеристики) |
|
Параметры питания |
|
|
Напряжение питания |
10…30 В постоянного тока (номинальное напряжение 24 В), потребляемая мощность не более 1 Вт |
|
Характеристики входных сигналов |
|
|
Количество каналов измерения |
1 |
|
Тип входного сигнала |
Ток 0…5 мА, 0(4)…20 мА |
|
Напряжение 0(2)…10 В |
|
|
ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, НТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК |
|
|
Входное сопротивление при измерении напряжения, не более |
100 кОм |
|
Время опроса входа, не более |
1,0 с |
|
Метрологические параметры |
|
|
Пределы допускаемой основной приведенной погрешности измерений, не более: |
|
|
ТС, сигналы напряжения и силы постоянного тока |
±0,25 % |
|
ТП, пирометры |
±0,5 % |
|
Характеристики выходных сигналов |
|
|
Количество выходных устройств |
1 |
|
Типы выходных устройств |
Транзисторный ключ n-p-n-типа: |
|
макс. постоянный ток нагрузки 200 мА |
|
|
макс. напряжение постоянного тока 42 В |
|
|
Параметры конструкции |
|
|
Габаритные размеры |
Щитовой Щ9: 26×48×72 мм |
|
Условия эксплуатации |
|
|
Диапазон рабочих температур (температура окружающей среды Тос) |
-40…+60 ⁰С |
|
Относительная влажность воздуха |
Не более 80 %, при +35 °С и более низких температурах без конденсации влаги |
|
Атмосферное давление |
От 84 до 106,7 кПа |
|
Устойчивость к механическим воздействиям |
Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
|
Устойчивость к электромагнитным воздействиям |
Соответствует ГОСТ 30804.6.1-2013 |
|
Показатели надежности измерителя-индикатора ИТП17 |
|
|
Степень защиты корпуса: |
|
|
– щитовой Щ9 (со стороны лицевой панели) |
IP65 |
|
– щитовой Щ9 (со стороны клемм) |
IP20 |
|
Средняя наработка на отказ |
100 000 ч |
|
Средний срок службы |
12 лет |
|
Критерий |
ИТП-17.Щ9.К |
ИТП-15.Щ9.К |
ИТП-14.х |
ИТП-16.х |
ИТП-15 |
|
Замена на обновленную модель |
|
|
ИТП-17.Щ9.К |
ИТП-15.Щ9.К |
|
|
Тип индикатора |
4-значный, цифровой |
10 сегментов, бар, шкала |
4-значный, цифровой |
10 сегментов, бар, шкала |
|
|
Индикатор |
Трехцветный (Ж, З, К) с настраиваемыми порогами смены цвета |
Одноцветный, красный или зеленый в зависимости от модификации |
Двухцветный не настраиваемый |
||
|
Съемный клеммник |
Да |
Нет |
Нет |
Нет |
|
|
USB для подключения к ПК |
Да |
Нет |
Нет |
Нет |
|
|
Поддерживаемые типы сигналов |
Датчики тока и напряжения, ТП/ТС, пирометры |
Датчики тока и напряжения |
ТП/ТС |
Датчики тока и напряжения |
|
|
Масштабирование диапазона индикации относительно диапазона измерения |
Есть |
Есть, настройка только через Owen Configurator |
Есть |
Есть |
Нет |
|
Сертификат СИ |
В процессе оформления |
Нет |
Есть |
Есть |
Нет |
Новые более современные модели подойдут для замены существующих ИТП-14.х, ИТП-15 и ИТП-16.х. ИТП-15 и ИТП-17 имеют трехцветный индикатор и отображают параметры зеленым, желтым и красными цветами с возможностью настройки смены цветов порогов. Универсальный аналоговый вход принимает сигналы от любых датчиков: температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр.
Приборы имеют компактный размер и диаметр монтажной части 22 мм.
