Весоизмерительные приборы

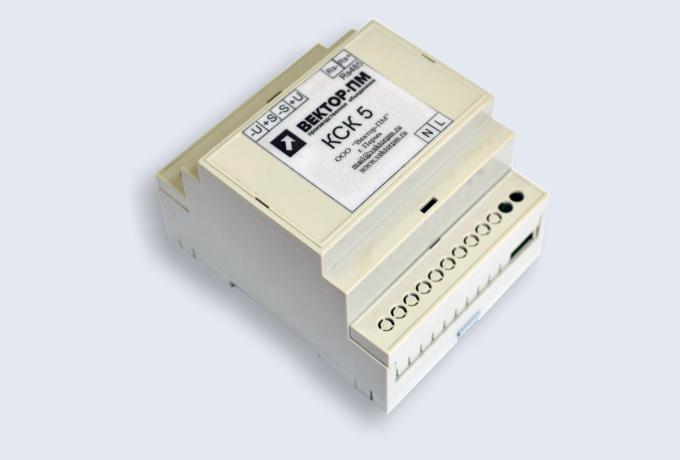

Весовой измерительный модуль КСК5



КСК5 предназначен для аналого-цифрового преобразования сигнала, поступающего с одного или нескольких включенных параллельно аналоговых тензорезисторных датчиков. Принцип работы КСК5 основан на измерении сигнала с подключаемых к нему тензодатчиков и преобразовании его в цифровой код, передача соответствующего измеренному весу цифрового сигнала по интерфейсу RS485. К модулю КСК5 должны подключаться полномостовые тензодатчики. Питание тензодатчиков осуществляется посредством встроенного в КСК5 источника напряжения. Цифровой измерительный модуль может быть использован как в силоизмерительных, так и в весоизмерительных системах. Для модуля КСК5 разработано специализированное программное обеспечение (приобретается отдельно).

ФУНКЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

• Отображение и запись в файл Excel данных об измеренном весе.
• Параллельная работа с 5 приборами.
• Настраиваемый период опроса (от 0,1 до 1с).
• Удобный пользовательский интерфейс для юстировки (калибровки) через ПК.
• Эргономичный компактный дизайн ПО.

 Технические характеристики

Тип АЦП	Сигма-дельта
Разрядность, бит	18
Частота, Гц	1-100
Напряжение питания тензодатчика, В	5±0,1
Количество подключаемых тензодатчиков, шт.	до 4 шт. по 350 Ом
Погрешность преобразования сигнала тензодатчика в цифровой код, не более, %	0,01
Рабочий диапазон температур, °С	от минус 30 до +40
Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц, В	от 187 до 242
Потребляемая мощность не более, ВА	0,5
Корпус	IP44
Масса, кг	0,2
Интерфейс для связи с ПК	RS485
Протокол обмена данных	Modbus-ASCII / Modbus-RTU

Руководство по эксплуатации



Весовой терминал КСК8



Прибор оснащен цифровой клавиатурой и интерфейсом RS232 / RS485, имеет дополнительные функции: запоминание и сохранение данных о взвешивании, ввод тары взвешиванием или вручную. Терминал предназначен для работы в составе статических весов и систем взвешивания медленно меняющихся нагрузок с большим количеством весоизмерительных датчиков, например в автомобильных весах. Возможна разработка дополнительного программного обеспечения для терминала КСК8 по техническому заданию клиента.

• при работе с многодатчиковыми системами взвешивания необходимо использовать суммирующую клеммную коробку;
• комплектация термобоксом для работы в не отапливаемых помещениях;
• оснащение дублирующим дисплеем (выносным индикатором);
• программное обеспечение для передачи данных на ПК.

 Технические характеристики

Класс точности по ГОСТ OIML R 76-1	III
Частота АЦП	100 Гц
Разрядность АЦП	24 бит
Чувствительность	1,5 мкВ/дел
Диапазон входного сигнала	от -20 до 20 мВ
Схема подключения тензодатчика	4-х, 6-проводная
Количество подключаемых тензодатчиков	до 8 шт. по 350 Ом
Интерфейс связи с ПК	RS232 / RS485 (опция)
Тип индикаторов	светодиодные
Рекомендуемое расстояние до тензодатчиков (схема подключения)	до 50 м (4-проводная); до 100 м (6-проводная)
Напряжение питания тензодатчика	5 В
Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц	от 187 до 242 В
Потребляемая мощность	до 10 Вт
Рекомендуемый аккумулятор	6 В, 4.5 Ач
Условия эксплуатации: - диапазон рабочих температур - относительная влажность воздуха (не более)	от 0°С до +40°С 85%
Материал корпуса	пластик
Степень защиты, обеспечиваемая оболочкой	IР 65
Габаритные размеры	325х170х210 мм
Тип монтажа	настольный
Масса	3,3 кг

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Комплектация

• весовой терминал (прибор);
• кабель 220 В;
• предохранитель;
• разъем датчика;
• руководство по эксплуатации.

Отраслевое применение

Весовой терминал КСК8 относится к приборам общепромышленного назначения. Данный прибор оптимально подходит для использования в составе статических систем взвешивания с большим количеством весоизмерительных датчиков, преимущественно в автомобильных весах.

Руководство по эксплуатации

с печатью чека

без печати чека



Весовой терминал КСК10 (ранее ИСВ)

Весовые терминалы/индикаторы КСК10 (ИСВ) - это серия универсальных и многофункциональных весовых индикаторов. Весовые блоки КСК10 (ИСВ) предназначены для индицирования и контроля показаний весовых систем на одном или нескольких тензодатчиках (с использованием суммирующей коробки). Благодаря наличию выходных управляющих реле, приборы КСК10 (ИСВ) решают задачу контроля веса, наполнения емкостей, дозирования.

1. Весовые терминалы КСК10.1 (ИСВ112) и КСК10.2 (ИСВ122) оснащены двухрядным дисплеем. На верхнем индикаторе отображается измеренное значение, на нижнем – заданные значения порогов срабатывания выходных реле. Для многоканальных приборов индикация данных осуществляется последовательно на одном общем дисплее.
2. Весовые терминалы КСК10.3 (ИСВ332) и КСК10.4 (ИСВ342) оснащены комбинированным цифро-знаковым дисплеем с дугообразной и с круговой светодиодной шкалой. Приборы наглядно отображают значения веса, имитируя показания традиционных стрелочных приборов, а также индицируют точные значения в виде цифр. Цвет графических шкал меняется по мере приближения к заданным значениям веса для удобства визуального контроля.
3. Весовые терминалы КСК10.5 оснащены светодиодным дисплеем. Прибор анализирует измеренное значение и управляет выходными устройствами в соответствии с заданными режимами работы прибора. В качестве выходных устройств в приборе используются электромагнитные реле. Работа всех выходов происходит независимо друг от друга. Прибор имеет несколько задаваемых режимов работы, выбор и установку которых осуществляет оператор.
4. Двухканальные весовые терминалы КСК10.3 (ИСВ332) оснащены комбинированным цифро-знаковым дисплеем с вертикальными трёхцветными светодиодными шкалами. К прибору параллельно может быть подключено две весовые системы, результаты взвешивания одновременно отображаются на дисплее. Цвет графических шкал меняется по мере приближения к заданным значениям веса для удобства визуального контроля.

Преимущества

- Экономичность

К одному блоку может быть подключено до трех весовых систем.

- Металлический корпус

Приборы выполнены в компактном металлическом корпусе для щитового монтажа.

- Гибкая настройка

Управляющие выходы (реле) настраиваются под конкретную задачу, расширяя функционал весовых блоков.

- Универсальность

Четыре варианта исполнения лицевой панели позволяют подобрать оптимальную модель.

- Все весоизмерительные приборы КСК сертифицированны

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1	III
Номинальное напряжение питания	~220 В, 50 Гц
Допустимое напряжение питания	от 187 до 242 В
Потребляемая мощность, не более	10 Вт
Разрядность АЦП	24 бит
Нелинейность, не более	15 ppm
Температурный дрейф, не более	1 ppm/°C
Схема подключения тензодатчика	4-проводная
Минимальное входное сопротивление тензодатчиков на измерительный канал	50 Ом
Диапазон входного сигнала, мВ	от минус 20 до 20
Напряжение питания тензодатчиков, В	5
Диапазон входного сигнала, мВ/В	от минус 4 до 4
Диапазон измеряемого веса (силы)	определяется НПИ датчика
Рабочий диапазон температур	от минус 5 до +50 °С
Относительная влажность воздуха	5…90 %, без конденсации влаги
Материал корпуса	металл (дюраль)
Тип монтажа	щитовой
Габаритные размеры	96х96х110 мм
Степень защиты	IP 54

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Модельный ряд	Кол-во измерительных каналов	Кол-во управляющих реле на канал	Наличие интерфейса RS485
КСК10.1.2-1В3Р (ИСВ112-1В3Р-485)	1	3	+
КСК10.1.4-1В5Р	1	5	+
КСК10.2.1-2В4Р	2	2	+
КСК10.2.1-2В2Р (ИСВ122-2В2Р-485)	2	1	+
КСК10.2.1-3В3Р (ИСВ122-3В3Р-485)	3	1	+
КСК10.2.1-4В4Р (ИСВ122-4В4Р-485)	4	1	+
КСК10.3-1В2Р (ИСВ332-1В2Р-485)	1	2	+
КСК10.4-1В3Р (ИСВ342-1В3Р-485)	1	3	+
КСК10.5-1В2Р	1	2	+
КСК10.5-2В4Р	2	4	+
КСК10.6-2В4Р (ИСВ322-2В4Р-485)	2	2	+

Комплект поставки

• Прибор КСК10 (ИСВ)
• Комплект монтажных элементов
• Руководство по эксплуатации

Отраслевое применение

Контроль наполнения емкости.

• Емкость устанавливается на весовую платформу или непосредственно на тензодатчики, подключенные к весовому терминалу КСК10 (ИСВ). Весовой блок непрерывно считывает сигнал тензодатчиков и контролирует вес содержимого емкости.
• Оператор через меню прибора задает максимальное или минимальное допустимое значение веса содержимого емкости (за вычетом массы тары).
• К управляющим выходам (реле) подключаются исполнительные устройства, включающие и выключающие подачу продукта. При достижении максимального заданного значения веса срабатывает реле, отключающее подачу продукта в емкость.
• Дополнительные реле могут приводить в действие звуковую или световую сигнализацию, оповещающую рабочий персонал о необходимости выполнения определенных работ. Также возможна настройка реле на включение аварийной сигнализации, которая останавливает технологическое оборудование при выходе значения веса за заданные границы.

Полуавтоматический дозатор.

• Оператор через меню терминала задает значение веса одной или нескольких доз продукта и включает подачу материала.
• При достижении заданного значения веса срабатывает соответствующее реле весового блока, по сигналу которого прекращается подача первого компонента.
• При необходимости может быть начато дозирование второго и последующих компонентов в зависимости от числа реле прибора.
• При достижении полного веса, оператор отключает подачу продукта, выполняет разгрузку тары и далее цикл может быть начат повторно.

Автоматический контроль веса готовой продукции.

• Оператор настраивает одно реле на минимальный допуск значения веса, а второе на максимальный.
• На платформу устанавливается контролируемый груз.
• При превышении веса или при недогрузке сработает одно или второе реле, которые могут быть подключены к средствам сигнализации или к иной автоматике, которая забракует изделие или выполнит корректировку веса.

Руководство по эксплуатации

Весовой терминал КСК18



Весовой терминал КСК18 относится к приборам общепромышленного назначения и предназначен для работы в составе статических весов (платформенных, бункерных) и систем измерения медленно меняющихся нагрузок (ручные дозаторы, весоизмерительные емкости, бункеры). Терминал имеет дополнительные функции: суммирование результатов взвешивания, режим взвешивания животных, контроль состояния заряда аккумуляторной батареи.

• при работе с многодатчиковыми системами взвешивания необходимо использовать суммирующую клеммную коробку;
• комплектация термобоксом для работы в не отапливаемых помещениях;
• оснащение дублирующим дисплеем (выносным индикатором);
• программное обеспечение для передачи данных на ПК.

 Технические характеристики

Класс точности по ГОСТ OIML R 76-1	III
Частота АЦП	20 Гц
Разрядность АЦП	20 бит
Чувствительность	1,5 мкВ/дел
Диапазон входного сигнала	от -16 до 18 мВ
Схема подключения тензодатчика	4-х, 6-проводная
Количество подключаемых тензодатчиков	до 6 шт. по 350 Ом
Интерфейс связи с ПК	RS232
Тип индикаторов	светодиодные
Рекомендуемое расстояние до тензодатчиков (схема подключения)	до 50 м (4-проводная); до 100 м (6-проводная)
Напряжение питания тензодатчика	5 В
Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц	от 187 до 242 В
Потребляемая мощность	до 6 Вт
Аккумулятор (в комплекте)	6 В, 4.5 Ач
Условия эксплуатации: - диапазон рабочих температур - относительная влажность воздуха (не более)	от 0°С до +40°С 85%

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Комплектация

• весовой терминал (прибор);
• разъем датчика;
• разъем интерфейса;
• встроенный аккумулятор;
• кронштейн для крепления к стойке;
• руководство по эксплуатации.

Отраслевое применение

Весовой блок КСК18 - экономичный и универсальный прибор для статических весовых систем. КСК18 используется в напольных весах, при взвешивании емкостей.

Руководство по эксплуатации

Весовой терминал КСК18А Новинка!

Весовой терминал КСК18А относится к приборам общепромышленного назначения и предназначен для работы в составе статических весов (платформенных, бункерных) и систем измерения медленно меняющихся нагрузок (ручные дозаторы, весоизмерительные емкости, бункеры). Прибор имеет светодиодный дисплей, индикаторы статуса, клавиатуру управления. Имеет функции ручной настройки автозахвата нуля, диапазона ручной установки нуля, авто установки нуля и цифровых фильтров, индикатор стабилизации показаний взвешивания, индикатор отображения времени и даты, индикатор состояния аккумуляторной батареи.

• при работе с многодатчиковыми системами взвешивания необходимо использовать суммирующую клеммную коробку;
• комплектация термобоксом для работы в не отапливаемых помещениях;
• оснащение дублирующим дисплеем (выносным индикатором);
• программное обеспечение для передачи данных на ПК.

 Технические характеристики

Класс точности приборов по ГОСТ OIML R-76-1-2011	III
Максимальное число поверочных делений	6000
Напряжение питания весоизмерительного датчика (Uexe), В	5
Максимальное входное напряжение, В	4
Диапазон входного сигнала, мВ	от -20 до 20
Минимальное и максимальное полные сопротивления весоизмерительного датчика, Ом	50…2000
Диапазон измеряемых значений рабочего коэффициента пере- дачи (РКП) датчика, мВ/В	от 0,0 до 3,0
Диапазон рабочих температур	от 0 до +40 °С
Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе, (pind	0,5
Кабельное соединение с весоизмерительным датчиком	4 проводное, 6-проводное
Число разрядов индикации результата взвешивания	6
Масса, не более, кг	5
Напряжение питания прибора, В	от 187 до 242 при частоте 50 (±1) Гц
Питание от источника постоянного напряжения	внешнее подключение необслуживаемого кислотно-свинцового аккумулятора 6 В(подзаряжается от прибора)
Потребляемая мощность, Вт	6
Габаритные размеры, мм, не более	330х220х185
Частота работы АЦП, Гц	100
Тип преобразования АЦП	Σ-Δ
Чувствительность, мкВ/дел.	1,4
Количество подключаемых тензодатчиков, шт.	до 12 по 350 Ом
Относительная влажность, не более	85 %
Потребляемая мощность, не более	6 Вт
Степень защиты корпуса	IP 54
Юстировка	по двум точкам
Интерфейс для связи с ПК	RS232/ RS485(опционально)
Параллельный порт принтера DB-25	опционально
Вероятность безотказной работы весов за 2000 часов, не менее	0,92
Средний срок службы, лет, не менее	10

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Комплектация

• весовой терминал (прибор);
• кабель питания (1,35м);
• элементы крепления;
• кронштейн для крепления;
• руководство по эксплуатации.

Отраслевое применение

Весовой блок КСК18А - экономичный и универсальный прибор для статических весовых систем. КСК18А используется в напольных весах, при взвешивании емкостей.

Руководство по эксплуатации

Весовой терминал КСК50

Весовой терминал КСК50 относится к приборам специального назначения. Он предназначен для управления процессами автоматизации, а также широко применяется в составе испытательного и научно-исседовательского оборудования. Благодаря расширенным функциональным возможностям, прибор широко используется для управления процессами автоматизации.

• при работе с многодатчиковыми системами взвешивания необходимо использовать суммирующую клеммную коробку;
• комплектация термобоксом для работы в не отапливаемых помещениях;
• оснащение дублирующим дисплеем (выносным индикатором);
• программное обеспечение для передачи данных на ПК.

 Технические характеристики

Класс точности по ГОСТ OIML R 76-1	III
Частота АЦП	6,25/12,5/25/50 Гц
Разрядность АЦП	24 бит
Чувствительность	0,6 мкВ/дел
Диапазон входного сигнала	от -40 до 40 мВ
Схема подключения тензодатчика	4-х, 6-проводная
Количество подключаемых тензодатчиков	до 8 шт. по 350 Ом
Интерфейс связи с ПК	RS232 / RS485
Тип индикаторов	светодиодные
Рекомендуемое расстояние до тензодатчиков (схема подключения)	до 50 м (4-проводная); до 100 м (6-проводная)
Напряжение питания тензодатчика	5 В
Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц	от 187 до 242 В
Потребляемая мощность	до 6 Вт
Выходы дискретные	2 шт. (АС: 7 А/250 В, DC: 12 А/120 В)
Выходы аналоговые	0 (4)...20 мА и 0…5 (10) В, (сопротивление нагрузки: не более 500 Ом (токовый), не менее 10 кОм
Условия эксплуатации: - диапазон рабочих температур - относительная влажность воздуха (не более)	от -20°С до +50°С 95%
Материал корпуса	металл
Степень защиты, обеспечиваемая оболочкой	IР 65
Габаритные размеры	170х85х100 мм
Тип монтажа	щитовой
Масса	1,4 кг

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Комплектация

• весовой терминал (прибор);
• кабель 220 В;
• предохранитель;
• разъем датчика;
• разъем интерфейса;
• разъем аналогового выхода;
• разъем релейных выходов;
• руководство по эксплуатации.

Отраслевое применение

Предназначен для управления процессами автоматизации, а также широко применяется в составе испытательного и научно-исседовательского оборудования. Использование в составе весоизмерительных систем специализированных весовых терминалов позволяет решать более широкий спектр задач: определять пиковые нагрузки, осуществлять дозирование различных компонентов. Расширенные функциональные возможности специализированных приборов делают востребованными при работе с весодозирующим, испытательным оборудованием и прочими системами, где необходима более высокая скорость обработки сигнала.

Руководство по эксплуатации

Весовой терминал КСК52

Весовой терминал КСК52 относится к приборам специального назначения. Терминал предназначен для использования в составе испытательного и научно-исседовательского оборудования. Благодаря функции определения пиковых нагрузок данный прибор широко используется в работе разрывных машин. Терминал имеет расширенные функциональные возможности, в частности функцию определения пиковых нагрузок.

• при работе с многодатчиковыми системами взвешивания необходимо использовать суммирующую клеммную коробку;
• комплектация термобоксом для работы в не отапливаемых помещениях;
• оснащение дублирующим дисплеем (выносным индикатором);
• программное обеспечение для передачи данных на ПК.

 Технические характеристики

Класс точности по ГОСТ OIML R 76-1	III
Частота АЦП	120 Гц
Разрядность АЦП	24 бит
Чувствительность	0,6 мкВ/дел
Диапазон входного сигнала	от –40 до 40 мВ
Схема подключения тензодатчика	4-х, 6-проводная
Количество подключаемых тензодатчиков	до 8 шт. по 350 Ом
Интерфейс связи с ПК	RS232
Тип индикаторов	светодиодные
Рекомендуемое расстояние до тензодатчиков (схема подключения)	до 50 м (4-проводная); до 100 м (6-проводная)
Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц	от 187 до 242 В
Потребляемая мощность	до 6 Вт
Напряжение питания тензодатчика	5 В
Дискретные выходы	2 шт. (АС: 7 А/250 В, DC: 12 А/120 В)
Условия эксплуатации: - диапазон рабочих температур - относительная влажность (не более)	от –20°С до +50°С 95%
Материал корпуса	металл
Степень защиты, обеспечиваемая оболочкой	IР 65
Габаритные размеры	170х100х75 мм
Масса	1,8 кг
Тип монтажа	щитовой

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Комплектация

• весовой терминал (прибор);
• кабель 220 В;
• предохранитель;
• разъем датчика;
• разъем интерфейса;
• разъем релейных выходов;
• руководство по эксплуатации..

 Отраслевое применение

Терминал предназначен для использования в составе испытательного и научно-исседовательского оборудования. Благодаря функции определения пиковых нагрузок данный прибор широко используется в работе разрывных машин. Использование в составе весоизмерительных систем специализированных весовых терминалов позволяет решать более широкий спектр задач: определять пиковые нагрузки, осуществлять дозирование различных компонентов. Расширенные функциональные возможности специализированных приборов делают востребованными при работе с весодозирующим, испытательным оборудованием и прочими системами, где необходима более высокая скорость обработки сигнала.

Руководство по эксплуатации

Весовой терминал КСК62



Весовой терминал КСК62 относится к приборам специального назначения. Прибор поддерживает многокомпонентное дозирование в настраиваемых режимах и предназначен для управления весодозирующими системами. Терминал предназначен для управления весодозирующим оборудованием. Данная модель КСК62 имеет настраиваемые режимы дозирования, поддерживает двухкомпонентное дозирование по алгоритму «грубо/точно» и четырехкомпонентное дозирование.

• при работе с многодатчиковыми системами взвешивания необходимо использовать суммирующую клеммную коробку;
• комплектация термобоксом для работы в не отапливаемых помещениях;
• оснащение дублирующим дисплеем (выносным индикатором);
• программное обеспечение для передачи данных на ПК.

 Технические характеристики

Класс точности по ГОСТ OIML R 76-1	III
Частота АЦП	7,5/15/25/50 Гц
Разрядность АЦП	24 бит
Чувствительность	1,5 мкВ/дел
Диапазон входного сигнала	от -39 до 39 мВ
Схема подключения тензодатчика	4-х, 6-проводная
Количество подключаемых тензодатчиков	до 8 шт. по 350 Ом
Интерфейс связи с ПК	RS232 / RS485
Тип индикаторов	светодиодные
Рекомендуемое расстояние до тензодатчиков (схема подключения)	до 50 м (4-проводная); до 100 м (6-проводная)
Напряжение питания тензодатчика	5 В
Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц	от 187 до 242 В
Потребляемая мощность	до 20 Вт
Выходы дискретные	6 шт. (оптические)
Выходы аналоговые	опционально: 4...20 мА и 0...10 В (сопротивление нагрузки: не более 500 Ом (токовый), не менее 100 к
Входы	4 шт. (оптические)
Условия эксплуатации: - диапазон рабочих температур - относительная влажность воздуха (не более)	от 0°С до +40°С 90%
Материал корпуса	металл
Степень защиты, обеспечиваемая оболочкой	IР 65
Габаритные размеры	215х115х218 мм
Тип монтажа	щитовой
Масса	3,8 кг

Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.

Комплектация

• весовой терминал (прибор);
• предохранитель;
• разъем 220 В;
• разъем интерфейса;
• разъем входов/выходов;
• разъем датчика;
• руководство по эксплуатации.

Отраслевое применение

Терминал предназначен для управления весодозирующим оборудованием. Данная модель КСК62 имеет настраиваемые режимы дозирования, поддерживает двухкомпонентное дозирование по алгоритму «грубо/точно» и четырехкомпонентное дозирование.

Руководство по эксплуатации
