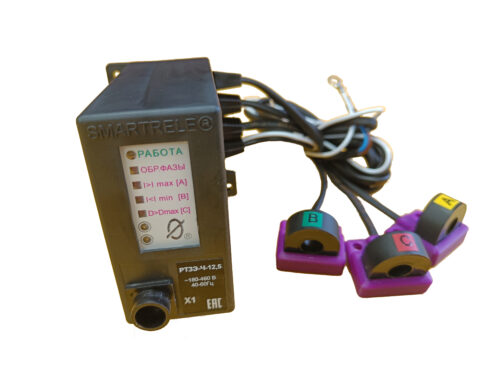

РТЗЭ-Ч Реле для частотников

Реле предназначены для установки в цепях питания трехфазных электродвигателей переменного тока питаемых от преобразователей частоты в диапазоне частот от 10 до 500 Гц с целью повышения их надежности и увеличения срока службы.

Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой 50 Гц. При косвенном подключении через трансформаторы тока реле РТЗЭ-Ч-5 могут использоваться в линиях на любое напряжение. Реле осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его.

Отключение происходит в следующих аварийных ситуациях:

• при перегрузке по току;
• при недогрузке по току;
• при неполнофазном режиме работы (обрыве фазы);
• при недопустимом перекосе фаз по току.

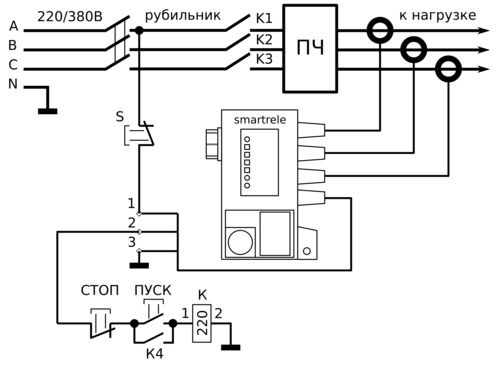

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя.

Реле обеспечивает:

• регулирование уставок максимального Imax, минимального Imin тока и дисбаланса токов Dmax электродвигателя;
• регулирование уставок задержки срабатывания защитного отключения Tmax, блокировки срабатывания защит при пуске Tп, задержки на включение при перерывах электроснабжения Tсз, задержки на автоматический повторный пуск Tпв с программируемым числом попыток повторного пуска Nпв;
• индикацию причины аварийного отключения ;
• регистрацию пускового тока Iп и времени выхода на режим Tв контролируемого электродвигателя;
• сохранение в памяти информации о количестве нормальных и аварийных отключений электродвигателя, а также контролируемых токов и причины аварии на момент аварийного отключения (восемь последних по времени аварийных отключений).

Реле изготавливается семи номиналов: 5, 12,5, 25, 50, 125, 250, и 500, соответствующих пределам уставок по току в амперах. Прибор дополнительно может оборудоваться креплением на DIN-рейку (уточняйте при заказе).

• Время задержки срабатывания защитного отключения Tmax по току перегрузки Imax, недогрузки Imin и дисбалансу токов Dmax - регулируемое в пределах от  1 до 250 сек.;
• Время задержки срабатывания защитного отключения при пуске электродвигателя Тп - регулируемое в пределах от 1 до 250 сек.;
• Время задержки срабатывания защитного отключения при обрыве фазы  соответствует значению Tmax, но не более 3 сек.;
• Время задержки включения при перерыве электроснабжения  электродвигателя Тсз - регулируемое в пределах от 1 до 250 сек.;
• Время задержки на автоматический повторный пуск Тпв - регулируемое в пределах от 1 до 250 сек.;
• Число попыток  автоматического повторного пуска Nпв - регулируемое в пределах от 1 до 250;
• Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В. Контакт  работает на размыкание цепи при аварийном отключении;
• Питание реле осуществляется от сети переменного тока напряжением в пределах от 180  до 420 В частотой (50±2) Гц.;
• Мощность, потребляемая реле от сети - не более 2 Вт.;
• Габаритные размеры реле - не более 60х80х105;
• Длина шнура от корпуса реле до датчиков 80±5 см;
• Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40 град.С при относительной влажности до 98% при 25 град.С (По желанию потребителя температурный диапазон может быть увеличен);
• Средний срок службы реле - не менее 5 лет.
