Вентиляторы и решетки с фильтрами KIPPRIBOR серии KIPVENT

Вентиляционные решетки (впускные и выпускные) используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.

В тех случаях, когда в шкафах управления или электрощитах смонтировано оборудование, выделяющее большое количество тепла (твердотельные реле, блоки питания, преобразователи частоты и т.д.), возникает необходимость создания принудительной вентиляции шкафа.

Вентиляторы серии KIPVENT кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа, что предотвращает скопление пыли и её попадание внутрь приборов.

Для управления вентиляторами KIPVENT рекомендуется применять термостаты MTK-CT0 или MTK-CT2.

Рекомендации по использованию вентиляторов и решеток серии KIPVENT:

• Используйте впускные и выпускные решетки с вентиляторами в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. В данном случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
• Необходимо использовать впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот. В этом случае из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
• Устанавливать впускную решетку с вентилятором лучше в нижней трети шкафа, а выпускную решетку – в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
• К впускным и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду.
• Применяйте термостаты MTK-CT0 или MTK-CT2, чтобы вентилятор работал не постоянно, а включался только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

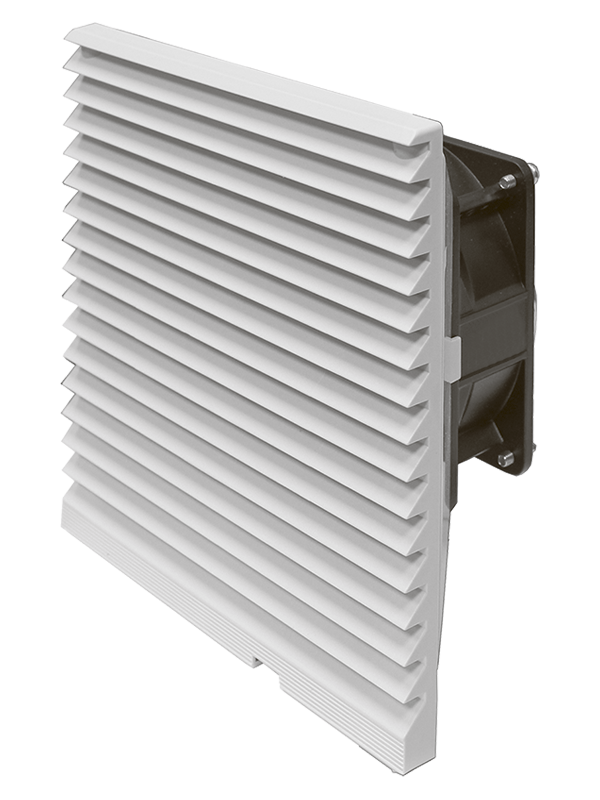

Технические характеристики впускных решеток с вентиляторами серии KIPVENT:

Параметр	Значение параметра
Фото

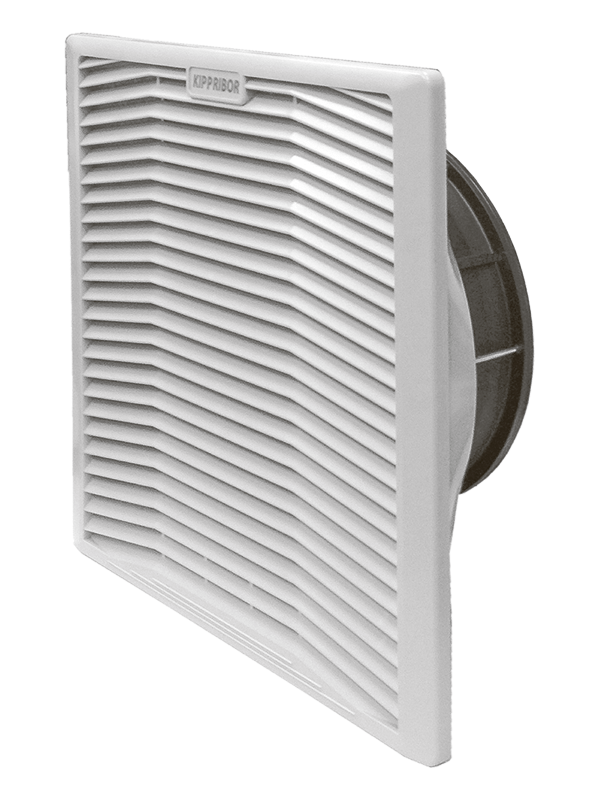

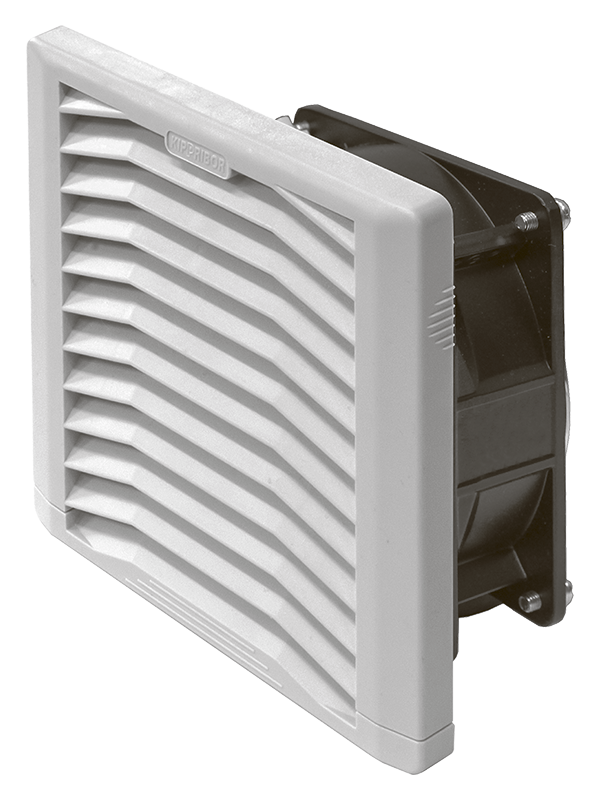

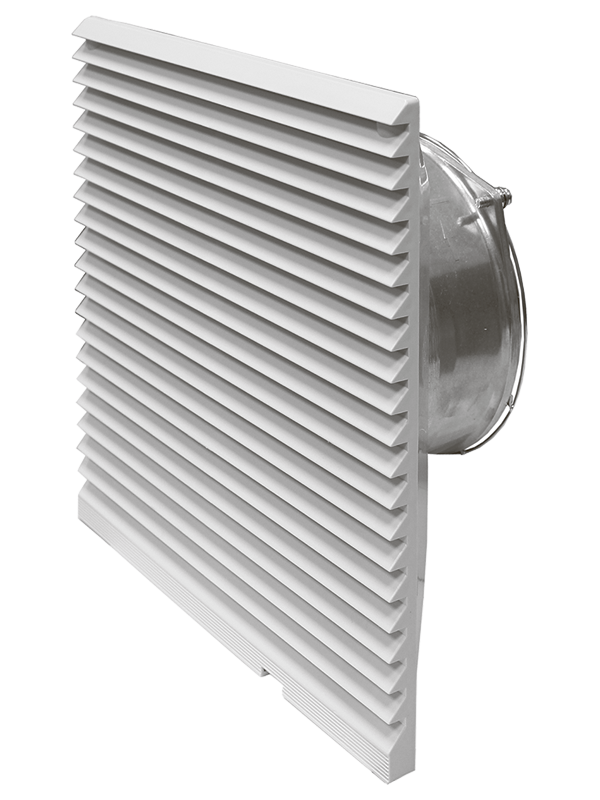

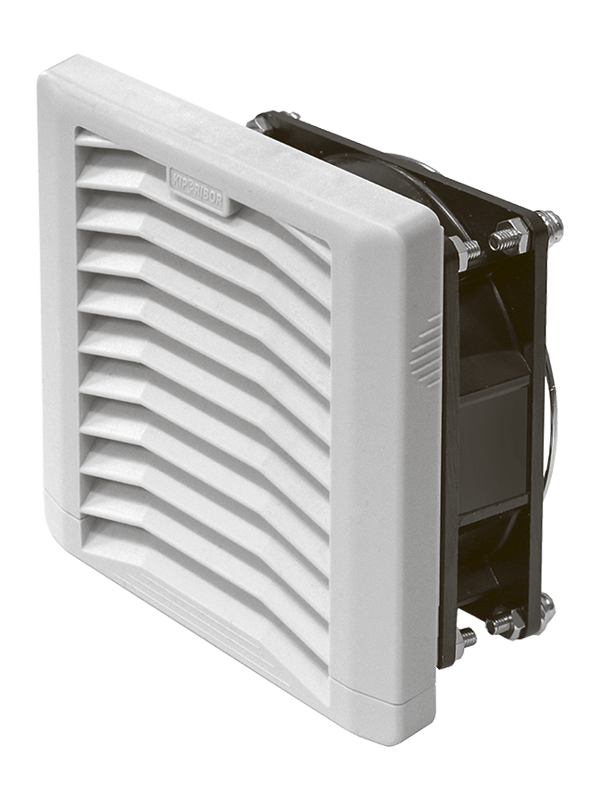

Модификация	KIPVENT-100.01.230	KIPVENT-200.01.230	KIPVENT-300.01.230	KIPVENT-400.01.230	KIPVENT-500.01.230
Напряжение питания	230 VAC
Частота питающей сети	50/60 Гц
Электрическое подключение	Клеммные зажимы под винт
Свободная подача воздуха	28 м3/ч	66 м3/ч	120 м3/ч	265 м3/ч	600 м3/ч
Подача воздуха в комбинации с выпускной решеткой	24 м3/ч	55 м3/ч	105 м3/ч	230 м3/ч	550 м3/ч
Макс. статическое давление	29 Па	61 Па	86 Па	115 Па	176 Па
Поверхностная плотность фильтра	150 г/м2
Класс фильтра (DIN 779)	G2
Уровень шума (DIN 45 635)	39 дБА	49 дБА	49дБА	56 дБА	61 дБА
Тип подшипника	Подшипник качения
Степень защиты	IP 54
Габаритные размеры	116,5х116,5х55 мм	150х150х70 мм	204х204х103 мм	255х255х115 мм	322х322х130 мм
Размер выреза	92,5х92,5 мм	124х124 мм	177х177 мм	224х224 мм	292х292 мм
Масса	0,4 кг	0,62 кг	0,77 кг	1,5 кг	2,8 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

Производительность впускных решеток KIPVENT-400:

• KIPVENT-400.01.230 – 269 м³/ч;
• KIPVENT-400.11.230 – 541 м³/ч;
• KIPVENT-400.21.230 – 580 м³/ч.

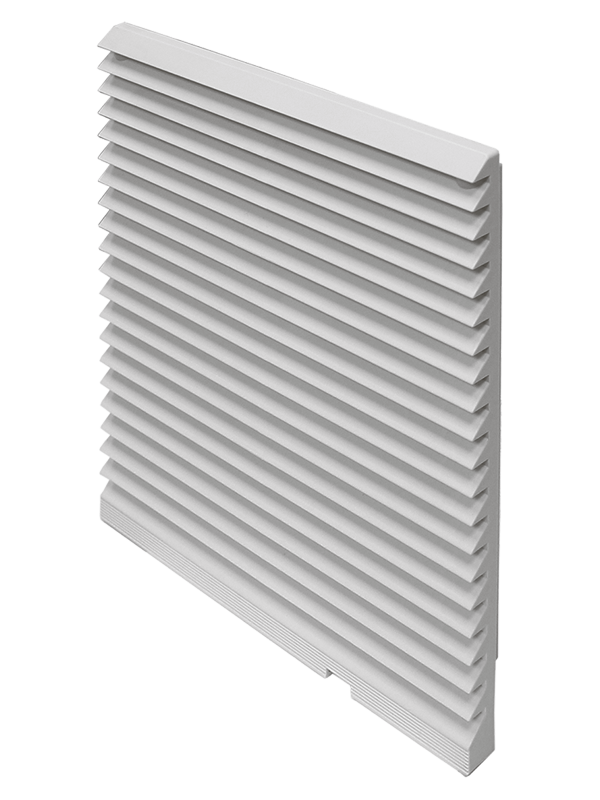

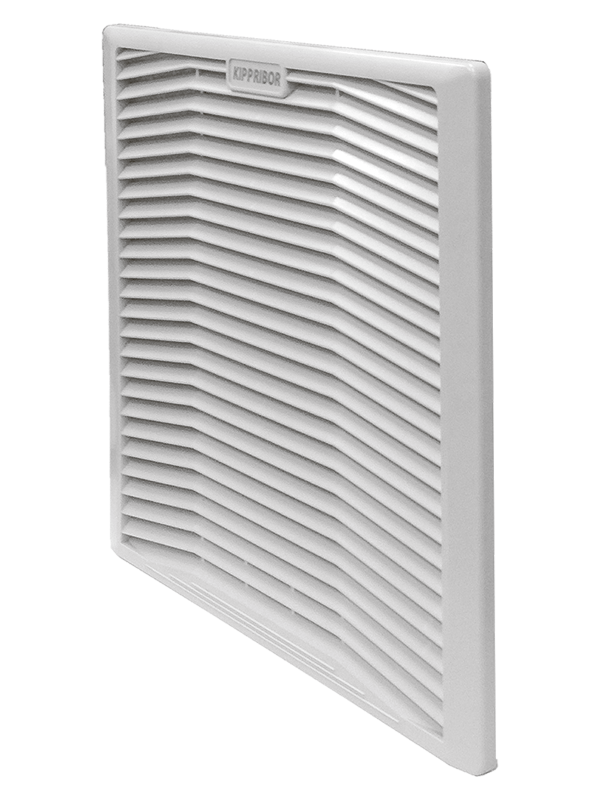

Технические характеристики выпускных решеток серии KIPVENT:

Параметр	Значение параметра
Фото

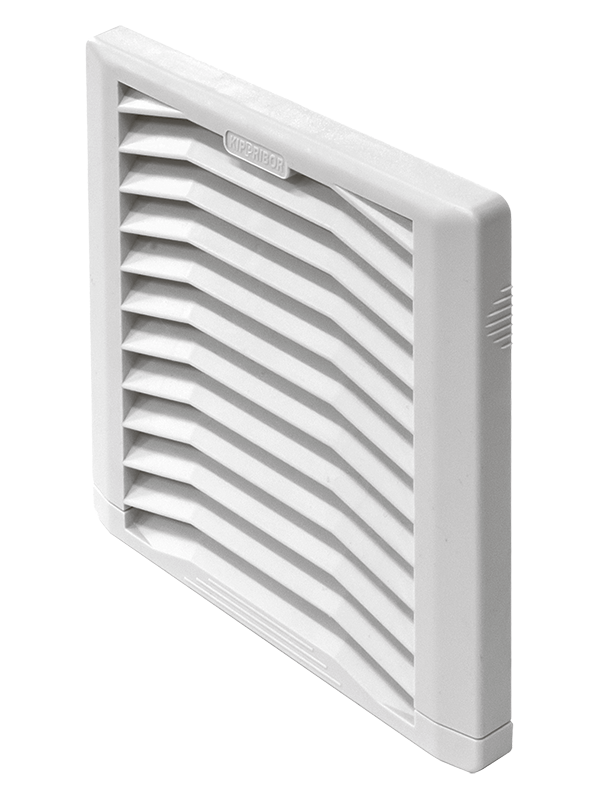

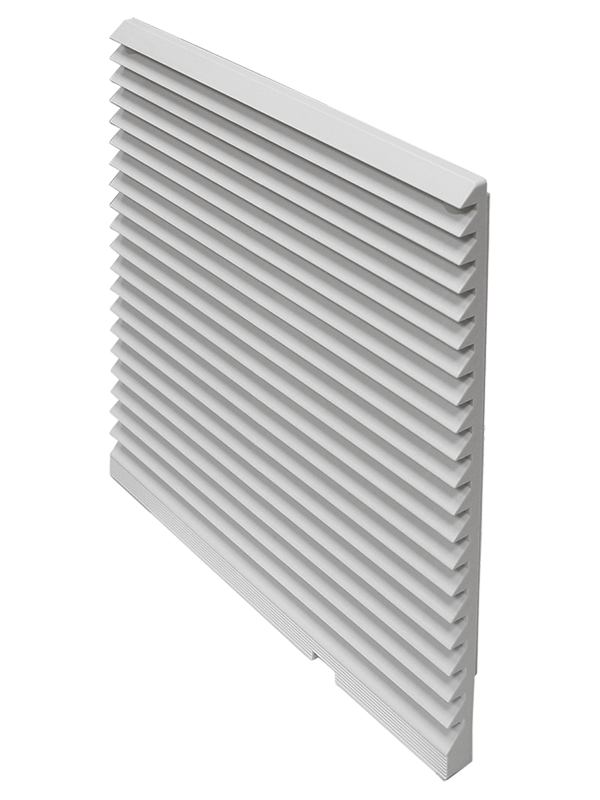

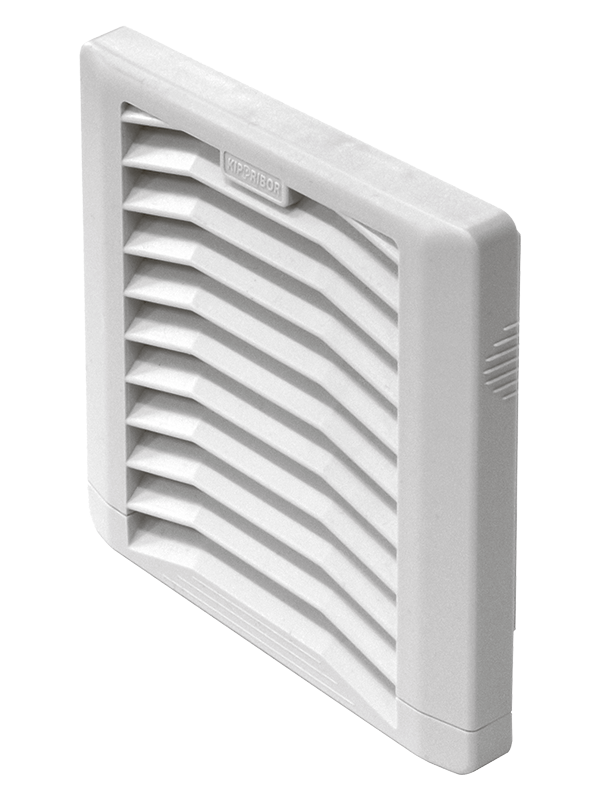

Модификация	KIPVENT-100.01.300	KIPVENT-200.01.300	KIPVENT-300.01.300	KIPVENT-400.01.300	KIPVENT-500.01.300
Поверхностная плотность фильтра	150 г/м2
Класс фильтра (DIN 779)	G2
Степень защиты	IP 54
Габаритные размеры	116,5х116,5х22 мм	150х150х24 мм	204х204х30 мм	255х255х30 мм	320х320х30 мм
Размер выреза	92,5х92,5 мм	124х124 мм	177х177 мм	224,224 мм	292х292 мм
Масса	0,07 кг	0,16 кг	0,29 кг	0,43 кг	0,66 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

Характеристики вентиляторов в координатах «давление/расход»:

KIPVENT-100.01.230 KIPVENT-200.01.230  KIPVENT-300.01.230

KIPVENT-400.01.230 KIPVENT-500.01.230

Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT:

KIPVENT-100.01.230  KIPVENT-100.01.300  Вырез под установку

KIPVENT-200.01.230 KIPVENT-200.01.300  Вырез под установку

KIPVENT-300.01.230  KIPVENT-300.01.300  Вырез под установку

KIPVENT-400.01.230  KIPVENT-400.01.300   Вырез под установку

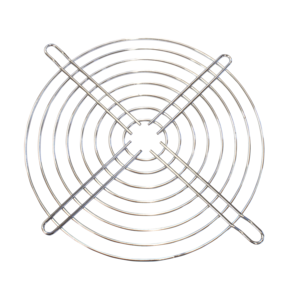

Металлические решетки серии VENT служат для защиты крыльчатки вентилятора от контакта с посторонними предметами. Одновременно с этим решетки защищают обслуживающий и эксплуатационный персонал от случайного касания вращающейся крыльчатки руками.

Металлические защитные решетки серии VENT используются для установки на вентиляторы KIPPRIBOR серии VENT, а также могут быть установлены на вентиляторы сторонних производителей и вентиляционные отверстия в корпусах машиностроительного и технологического оборудования.

Решетки выполнены из хромированной стали и при этом отличаются малым весом и высокой прочностью.

Модификация

Габаритные размеры

VENT-80.MG	VENT-92.MG	VENT-120.MG	VENT-160.MG
VENT-172.MG	VENT-180.MG	VENT-220.MG	VENT-250.MG

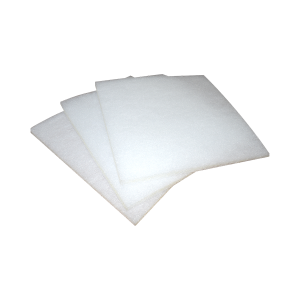

Сменный фильтр KIPVENT – элемент вентиляционной решетки, задерживающий частицы пыли из проходящего через нее воздушного потока. Фильтр препятствует проникновению пыли в вентилируемый объем.

Поскольку отложение пыли на поверхностях механизмов и электронных элементах препятствует отводу выделяемого ими тепла, то применение фильтров является недорогой и эффективной мерой, позволяющей предотвратить попадание пыли внутрь шкафа с установленным оборудованием.

Отличительные особенности сменных фильтров KIPVENT:

• высокая пылеемкость;
• экологическая чистота материала – изготовлены из полиэфирного волокна без клеевых составляющих;
• материал фильтра не поддерживает горение.

Сменные фильтры KIPVENT предназначены для использования в выпускных и впускных решетках KIPPRIBOR серии KIPVENT.

Технические характеристики

Модификации

Габаритные размеры
