Пример автоматизации

Автоматизированная система управления ИТП жилых домов на базе приборов ОВЕН

Специалистами компании «Приборы контроля и Привод» (г. Пермь) разработана автоматизированная система индивидуальных тепловых пунктов жилого комплекса, состоящего из четырех 25-этажных домов. Аппаратная часть системы построена в основном на базе средств автоматизации ОВЕН: ПЛК150, модулей МВА8, МДВВ, МВ110-16ДН, панели оператора СП270.

Особенности автоматизации ИТП

Индивидуальные тепловые пункты – это сложные технологические объекты с множеством контролируемых и измеряемых параметров, контуров регулирования, технологического оборудования и средств измерения, поэтому возникает необходимость в постоянном присутствии обслуживающего персонала, в задачи которого входит контроль технологических параметров, работы технологического оборудования, исправности работы системы и т.д. Но обслуживающий персонал зачастую реагирует на отклонения работы системы, неисправности оборудования и аварии с большим запаздыванием, в результате чего масштабы аварии могут быть значительно больше, чем при своевременном реагировании на неисправность. В таких случаях разобраться в причинах аварии или неисправности становится уже невозможно. Все это приводит к неоправданному ущербу и большим материальным расходам со стороны обслуживающей организации. Например, превышение давления может привести к разрыву трубопровода, превышение температуры – к увеличению расходов на теплоносители, авария насоса в зимнее время – к замерзанию трубопровода и т.д.

Таким образом,  возникает необходимость разработки АСУ индивидуальных тепловых пунктов. Основными целями создания АСУ являются:

• оперативное и достоверное получение информации об объекте в режиме реального времени;
• контроль состояния технологического оборудования;
• оперативное выявление аварийных и предаварийных ситуаций;
• удаленная диспетчеризация (СМС оповещения).

При этом предъявлялся ряд требований к разрабатываемой системе. Система должна:

• работать круглосуточно в режиме реального времени в соответствии с режимом работы технологического оборудования;
• быть наращиваемой, т. е. в случае необходимости позволять подключать дополнительные параметры и объекты;
• обеспечивать простоту и удобство обращения производственного персонала;
• иметь возможность развития и модернизации.

Специалистами фирмы ООО «Приборы контроляи Привод» была разработана автоматизированная система индивидуальных тепловых пунктов жилого комплекса в городе Перми. Жилой комплекс состоит из четырех 25-этажных домов и двух индивидуальных тепловых пунктов из расчета один ИТП на два дома. Блок-схема системы представлена на рис. 1.

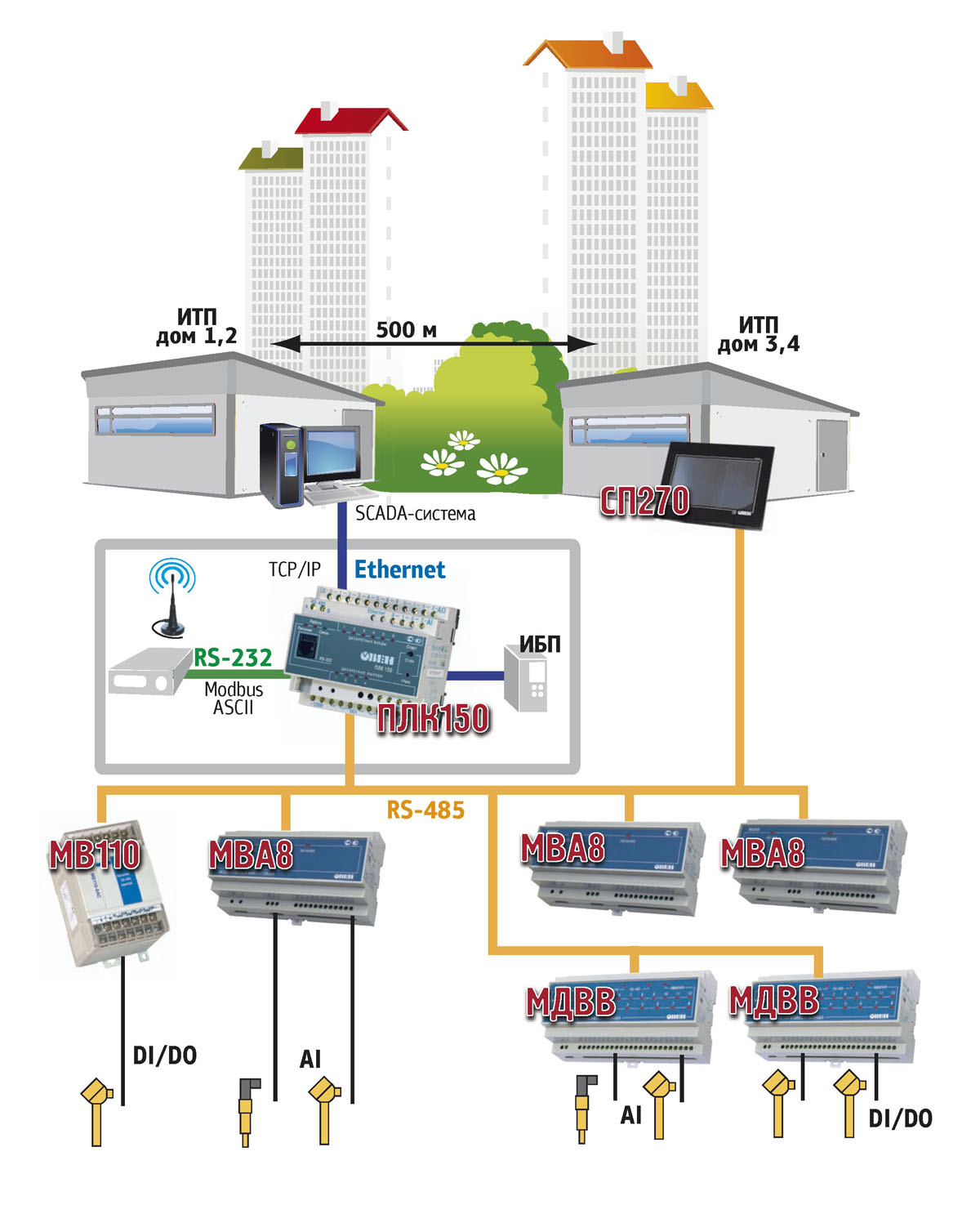

Рис. 1. Блок-схема АСУ ИТП

Перечень контролируемых параметров в каждом индивидуальном тепловом пункте:

• температура и давление ГВС, ХВС в подающем и обратном трубопроводах;
• температура и давление воды на нижней и верхней зонах отопления;
• наличие напряжения;
• состояние циркуляционных, подпиточных, пожарных насосов (вкл./выкл./авария);
• управление насосами ХВС.

Выбор средств автоматизации

Сегодняшний рынок программно-технических средств автоматизации и инженерных услуг характеризуется большими возможностями для создания систем  автоматизации, а также интенсивностью своих предложений. Главная задача связана с выбором адекватных по стоимости, по функциональным возможностям, жизненному циклу программных и аппаратных средств автоматизации.

Аппаратная часть системы состоит в основном из средств автоматизации ОВЕН: программируемого логического контроллера ПЛК150, модулей ввода-вывода МВА8, МДВВ, МВ110-16ДН, панели оператора СП270, блоков питания. GSM модем – Siemens mc35i. Датчики давления СДВ.

Программное обеспечение разработано с использованием SCADA-системы MasterScada. Видеокадр главной мнемосхемы представлен на рис. 2. В SCADA-системе реализована сигнализация отклонения параметров от нормы с записью в архивный журнал сообщений, архивирование параметров системы с возможностью просмотра трендов по каждому измерительному каналу, управление технологическим оборудованием.

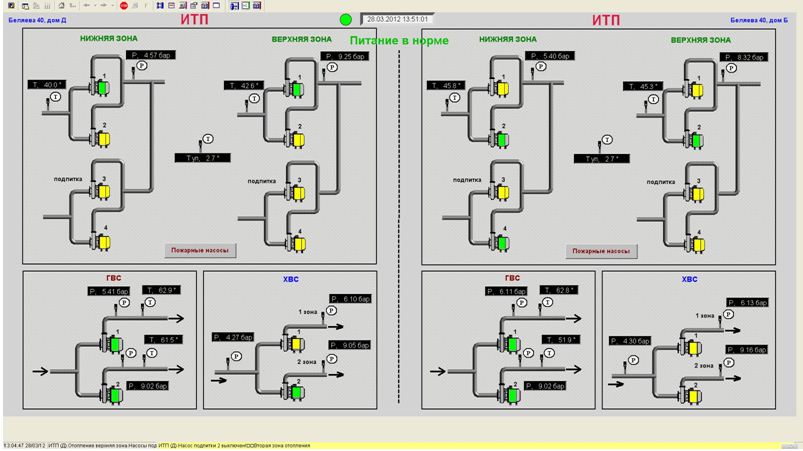

Рис. 2. АРМ оператора. Мнемосхема ИТП

Во втором ИТП установлена панель оператора СП270 производства ОВЕН. Главный видеокадр панели представлен на рис. 3. В панели реализованы те же функции, что и в АРМе оператора: мониторинг технологических параметров, управление насосами ХВС, просмотр трендов технологических параметров, ведение журнала аварий.

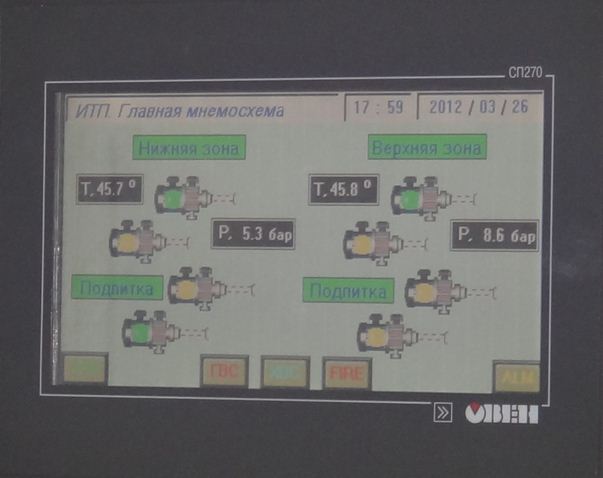

Рис. 3. Панель оператора. Мнемосхема ИТП

Наладка автоматической системы

В 2011 году была запущена первая автоматизированная система индивидуального теплового пункта. Необходимость в постоянном присутствии обсуживающего персонала пропала. Вся информация об авариях или отклонениях системы поступала обслуживающей организации с помощью СМС-сообщений и звонков. Кроме того, существовала возможность контроля технологических параметров с помощью СМС-запросов или удаленно с другого рабочего места. В случае если возникала необходимость в запуске или останове насосов, то с помощью СМС или АРМа оператора происходило их включение или отключение. Заказчику был передан полный перечень СМС-аварий и их расшифровка, а также перечень СМС-запросов. С помощью трендов появилась возможность анализа данных, работы оборудования.

В результате успешной работы системы в начале 2012 года произошла модернизация существующей автоматизированной системы управления. Так как система обладает возможностью модернизации и наращивания, то подключение второго индивидуального теплового пункта было выполнено быстро и оперативно.

Ниже представлен полный перечень функций, выполняемых системой:

• сбор и первичная обработка поступающей информации;
• отображение значений технических параметров;
• сигнализация состояния оборудования;
• сигнализация отклонения параметров от нормы;
• диагностика измерительных каналов;
• архивирование параметров системы;
• оперативное оповещение технического персонала об аварийных ситуациях с помощью СМС сообщений;
• получение текущих параметров технологического процесса через СМС запросы;
• управление насосами с помощью СМС сообщений.

Заключение

В результате внедрения АСУ:

• появилась возможность оперативного выявления аварийных и предаварийных ситуаций;
• снизились затраты за счет рационального использования потребляемых ресурсов, предупреждения и оперативного реагирования на аварийные ситуации;
• снизились затраты рабочего времени за счет исключения необходимости систематического посещения объектов.
