Датчики температуры c RS-485 ДТСхх5М-RS и ДТПХхх5М-RS

Главная > Новости > Датчики температуры c RS-485 ДТСхх5М-RS и ДТПХхх5М

Информируем вас о том, что с 2 ноября 2020 года компания ОВЕН-ПЕРМЬ начинает продажи датчиков температуры c цифровым интерфейсом передачи данных RS-485 – термосопротивлений ДТСхх5М-RS и термопар ДТПХхх5М-RS.

Краткое описание:

Датчики температуры с цифровым интерфейсом RS-485 предназначены для непрерывного измерения температуры и преобразования измеренной величины в цифровой сигнал RS-485 (Modbus RTU). Датчики включают в себя термометры сопротивления ДТСхх5м.RS и термоэлектрические преобразователи ДТПХхх5М.RS.

Датчики предназначены для непрерывного измерения температуры твердых, жидких, газообразных и сыпучих веществ в различных отраслях промышленности, таких как ЖКХ, термообработка, металлургия, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли. Датчики температуры с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Датчики температуры с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода. Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и выходом 4…20 мА). Применение термопар с RS-485 позволяет использовать более дешевые, по сравнению с компенсационными, провода для подключения к АСУ ТП.

Основные характеристики датчиков температуры ОВЕН с RS-485:

Выходной сигнал RS-485 (Мodbus RTU).
Длина линии связи до 1200 м.
Количество датчиков на 1 порт RS-485 – до 32 (до 256 с повторителем).
Диапазон измеряемых температур ДТСхх5М.RS «-50…+500 0С» (класс точности ±0,25; ±0,5; ±1,0)
Диапазон измеряемых температур ДПХСхх5М.RS «-40…+1250 0С» (класс точности ±1,0).
Номинальное напряжение питания 24 В (пост.)
Быстрый монтаж (подключение линии связи «датчик-АСУ»).
IP54 – для датчиков с пластмассовой коммутационной головкой
IP65 – для датчиков с металлической коммутационной головкой.
Средний срок службы – не менее 12 лет.

Преимущества датчиков температуры с ОВЕН RS-485:

Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
Не занимают аналоговые входы.
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
Передают данные напрямую в «облако».
Увеличивают помехоустойчивость линии связи.
Увеличивают длину линии связи до 1200 м.

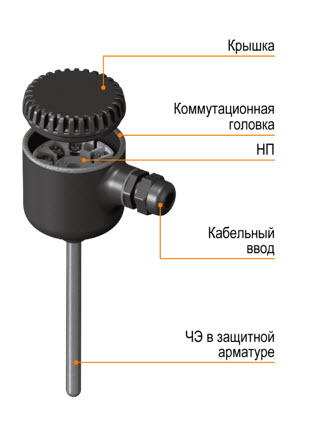

Устройство датчика

Состав линейки:

Термосопротивления ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5М.И (50М, 100М 100П, Pt100) и встраиваемых в их головки нормирующих преобразователей ОВЕН RS-485.

Термопары ОВЕН ДТПХхх5М.RS изготавливаются на базе термопар ДТП L(ХК), К(ХА), N(НН) хх5М.И и встраиваемых в их головки нормирующих преобразователей ОВЕН RS-485

Датчики температуры с цифровым интерфейсом RS-485 поступают в продажу с сертификатом ЕАС. Сертификат об утверждении типа средств измерений будет получен позже (I кв.2021 года).
