Автоматизированная система контроля нагрузок

Автоматизированная система контроля нагрузок

            Согласно Правил технической эксплуатации электрических  сетей, службы  обязаны осуществлять контроль за напряжением и нагрузкой силовых трансформаторов.

            Задача контроля нагрузок в электрических сетях (на силовых трансформаторах, распределительных устройствах, отходящих фидерах) является актуальной как для энергоснабжающих организаций, так и для предприятий-потребителей электроэнергии

            Контроль нагрузок осуществляется  энергетическим службами с целью выявления возможных систематических или аварийных перегрузок, проведения мероприятий по рациональному распределению нагрузок в сетях.

            Работа по контролю за напряжением и нагрузками в сети и устранение ненормальных режимов выполняется электротехническим персоналом. Работники, производящие измерения должны быть обучены безопасным приемам производства измерений, путем проведения обучения и перед производством измерений проинструктированы.
                        Согласно действующим правилам, измерение  нагрузки и напряжения на стороне 0,4кВ производится с помощью стационарных приборов или переносных вольтметров, специальных  токоизмерительных клещей. Измерения может производить один работник с группой III.
            На оборудовании напряжением выше 1000В токи нагрузки и напряжение измеряется только с помощью стационарных приборов, присоединенных через измерительные трансформаторы. Допускается измерение нагрузок в электроустановках 6-10 кВ переносными токоизмерительных клещей с обязательным применением диэлектрических перчаток. Измерения должны производить по распоряжению два работника: один с группой IV, второй - с группой III.
            Таким образом,  для производства замеров нагрузок соответствующим  службам электрических сетей необходимо задействовать квалифицированный персонал, средства измерений и защиты.       Организация перечисленных работ требует выполнения комплекса организационных мероприятий, оформления соответствующих допусков, нарядов и распоряжений.

            Из вышеизложенного следует, что выполнение мероприятий по организации и производству замеров нагрузок является трудоемким процессом, требующим квалифицированного персонала и значительных финансовых затрат.

            Учитывая то, что на оборудовании напряжением выше 1000В малой  мощности не всегда имеются стационарные приборы и измерительные трансформаторы, измерение нагрузок на таких объектах становится затруднительным и зачастую не производится.

            Предлагаемая автоматизированная система контроля нагрузок предназначена для оборудования силовых трансформаторов,  распределительных устройств и других электроустановок.

            Применение предлагаемой системы позволяет избежать ряд технических, экономических и организационных трудностей при производстве работ по замеру и анализу нагрузок на перечисленных объектах.

            Предполагаемая технико-экономическая эффективность применения предлагаемого оборудования:

Для выполнения работ по производству замеров нагрузок при использовании предлагаемой системы не возникает необходимости:  привлечения квалифицированного электротехнического персонала,   оформления допусков, нарядов и распоряжений на проведение работ, использования средств защиты, работы по замеру могут выполняться в любое время года и суток с любой периодичностью. Оперативный доступ к объектам контроля возможен со стороны различных служб (энергоснабжающих, эксплуатирующих, органов Госэнергонадзора и других органов  контроля за рациональным использованием энергетических мощностей)  без взаимного согласования времени и порядка проведения мероприятий по контролю нагрузок. Получение данных с одного объекта осуществляется дистанционно, без проникновения в его электроопасную зону и занимает несколько десятков секунд при нахождении оператора в  радиусе действия беспроводной сети (до 500 М от объекта)

            Использование системы позволит оперативно следить за режимами эксплуатации  и своевременно проводить необходимый комплекс мероприятий по поддержанию и увеличению срока службы электрооборудования

            Предлагаемая система обеспечивает:

            Непрерывный контроль нагрузки  в трехфазных сетях  низкого напряжения (0.4 КВ) и высокого напряжения (при использовании трансформаторов тока) любой мощности;

            Накопление данных о нагрузках каждого объекта в виде суточных графиков;

            Дистанционное считывание  данных с контролируемого объекта без проникновения в его электроопасную зону, их сохранение в электронном виде и документирование.

            Предлагаемой системой могут оснащаться как действующие электроустановки, так и вновь вводимые. Первичными элементами системы могут оснащаться трансформаторы и распределительные устройства  в процессе изготовления их производителями.

            Аппаратное обеспечение системы

            Аппаратное обеспечение системы включает следующие основные элементы:

1.Первичный прибор — Регистратор нагрузки - обеспечивает непрерывное измерение токов и напряжений в трех фазах сети, автономное  накопление данных во внутренней  памяти виде графиков нагрузки. Представляет собой малогабаритный прибор (рис.1), укомплектованный трансформаторами тока.

Рисунок 1 – Регистратор нагрузки

При необходимости в комплект включается Адаптер USB, с помощью которого прибор при необходимости соединяется с ПК для считывания накопленных данных .

 2. Средства беспроводных коммуникаций - включает элементы системы беспроводной сети WL_NET , обеспечивающие дистанционную передачу данных с регистратора в мобильный или стационарный диспетчерский пункт (ПК абонента).

Позволяет считывать данные Регистратора дистанционно, в пределах здания и снаружи на расстоянии до 400-500 метров.

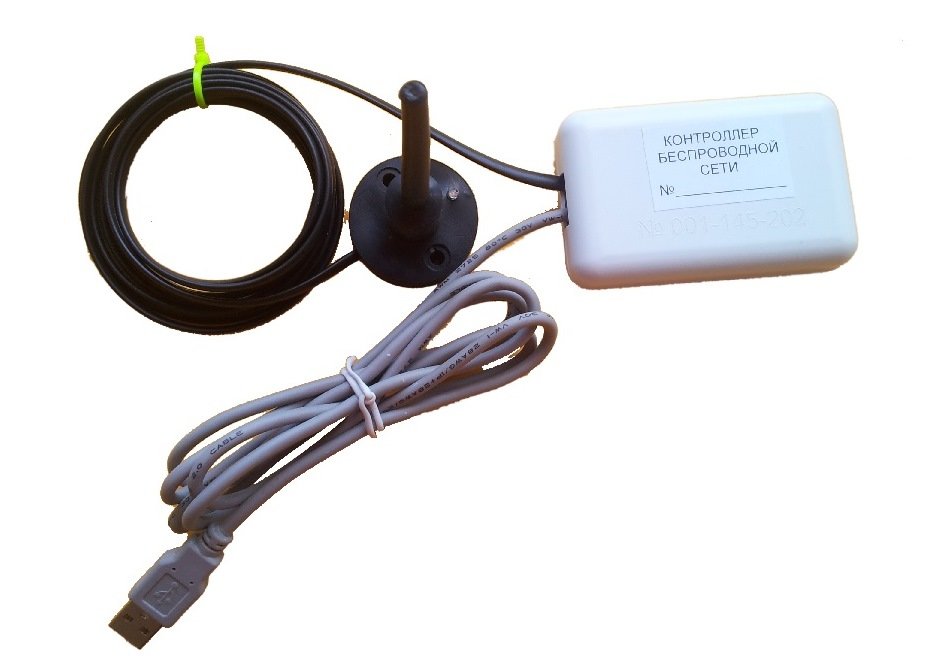

Представляет собой компактный радиомодем (рис 2), подключаемый к Регистратору и к ПК на стороне диспетчерского пункта.

   Рисунок 2 –Аппаратное обеспечение системы беспроводного доступа

Для получения данных о нагрузках контролируемого объекта ПК абонента (оператор) должен находится в зоне радиуса действия беспроводной сети (до 500 М)

Оперативное получение данных с любого числа территориально разнесенных объектов  может быть обеспечено с мобильного поста (например, автомобиля оборудованного мобильным ПК), рис. 3.

Рисунок 3 –Использование системы беспроводного доступа из автомобиля

Система беспроводной связи  WL_NET работает в диапазоне «безлицензионных» частот и для ее использования  не требуется получения разрешений ГКРЧ или РосСвязьНадзора.

           Стоимость аппаратных средств для оборудования одного объекта (Регистратор + радиомодем), ориентировочно, не превысит 12 000 рублей  с НДС.

            Программное обеспечение системы поставляется бесплатно

            Предполагаем, что в предложенном  виде система может найти свое применение и показать свою техническую и экономическую эффективность использования.

            Возможной областью применения, помимо энергетических объектов промышленных предприятий, может быть коммунальное хозяйство:  установка  приборов контроля нагрузки на вводных фидерах жилых зданий, гаражных кооперативов и других подобных объектах — позволит оперативно контролировать величину и равномерность нагрузки фаз, нагрузку нейтрали,  выявлять несанкционированные подключения и хищения электроэнергии и своевременно принимать меры по устранению выявленных нарушений.

Если что-либо из представленной информации Вас заинтересует, или захотите дать какие-то комментарии, или получить дополнительную информацию — просим связываться  КОНТАКТЫ - http://www.kip59.ru/kontakty/
