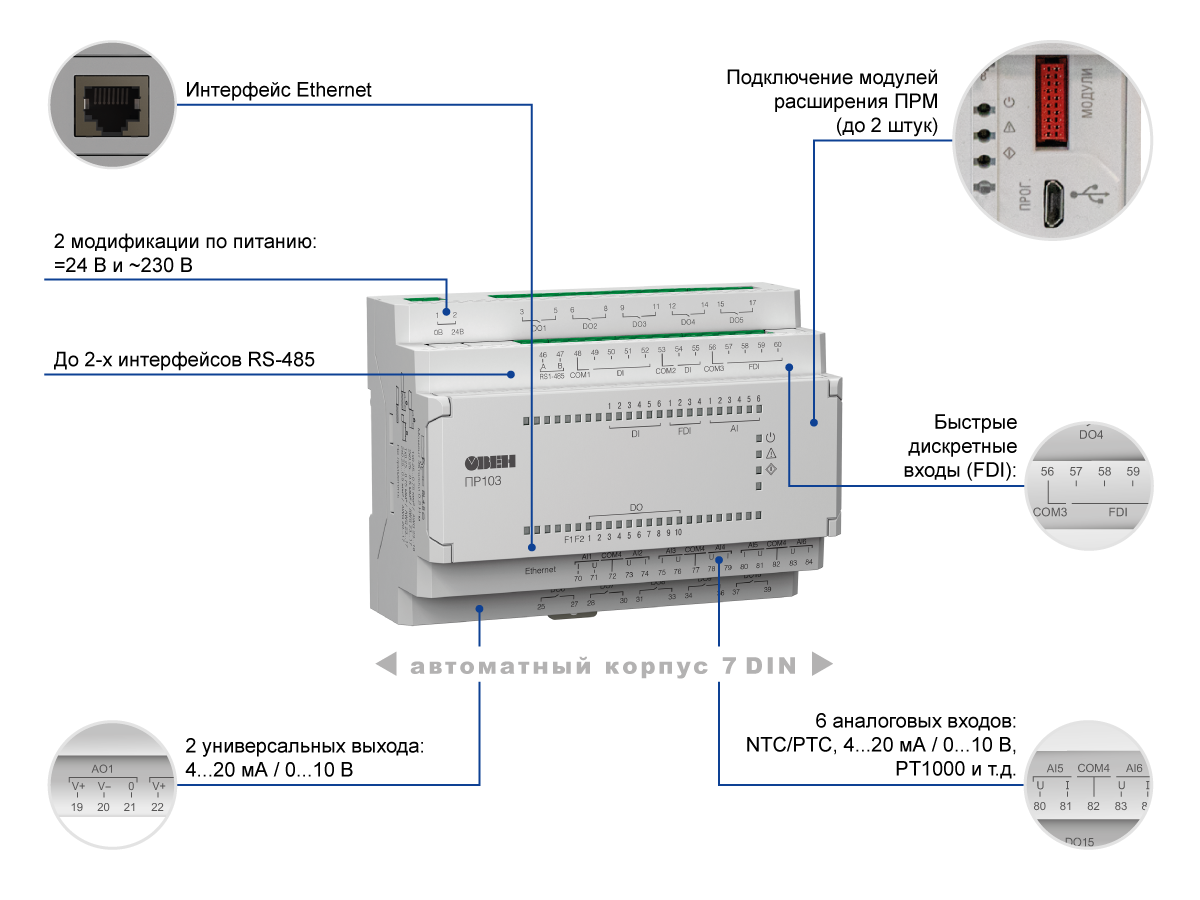

ПР103 – это первое программируемое реле с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет осуществить прямой доступ к сервису OwenCloud и реализовать управление оборудованием из любой точки мира. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень. В корпусе 7DIN располагается до 34 аналоговых и дискретных входов/выходов.
Наличие быстрых дискретных входов позволяет обрабатывать сигналы с частотой до 100 кГц.
Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic.
Для конфигурирования прибора можно использовать OWEN Configurator.
Загрузка алгоритма и конфигурирование производится с помощью кабеля microUSB, а также по интерфейсам Ethernet и RS-485.
Подключаемое оборудование:
Коммуникационные возможности:
Интерфейс Ethernet, режим Slave*:
До 2-х интерфейсов RS-485 (режим Slave)*:
Конструктивные особенности:
Эксплуатация:
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.
|

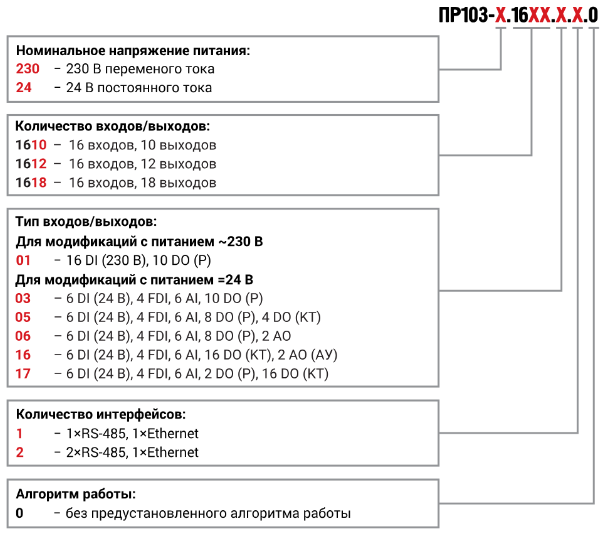

Наименование |
ПР103-230 |
ПР103-24 |
|
|
Программирование |
|||
|
Среда программирования |
OwenLogic |
||
|
Объем Retain-памяти |
2040 байт |
||
|
Объем памяти сетевых переменных (режим Slave) |
1024 байт |
||
|
Стек |
Динамический |
||
|
Память ПЗУ |
224 кбайт |
||
|
Память ОЗУ |
60 кбайт |
||
|
Интерфейсы программирования и конфигурирования |
microUSB, Ethernet, RS-485 |
||
|
Общие сведения |
|||
|
Диапазон переменного напряжения питания |
90 до 264 В (номинальное 230 В, при 50 Гц) |
- |
|
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
9...30 В (номинальное=24 В) |
|
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
||
|
Часы реального времени |
есть |
||
|
Модули расширения ПРМ |
Да, до 2 шт. |
||
|
Дискретные входы |
|||
|
Количество |
16 шт. |
6 шт. |
|
|
Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
|
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
||
|
- |
Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p |
||
|
Номинальное напряжение питания |
~230 В |
=24 В |
|
|
Гальваническая развязка |
Групповая, по 4 входа |
Групповая, 4 и 2 входа |
|
|
Электрическая прочности изоляции |
2300 В, групповая – 2300 В |
510 В, групповая – 510 В |
|
|
Быстрые дискретные входы |
|||
|
Количество |
- |
4 шт. |
|
|
Тип |
- |
Дискретный скоростной (ДС) |
|
|
Подключаемые датчики |
- |
Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p |
|
|
Минимальная длительность импульса |
- |
5 мкс |
|
|
Максимальная частота импульсов |
- |
100 кГц |
|
|
Номинальное напряжение питания |
- |
24 В |
|
|
Гальваническая развязка |
- |
Групповая, по 4 входа |
|
|
Электрическая прочности изоляции |
- |
510 В, групповая – 510 В |
|
|
Аналоговые входы |
|||
|
Количество |
- |
6 |
|
|
Тип измеряемых сигналов |
- |
4..20 мА, 0..10 В, Pt1000, NTC, РТС, 0..300 кОм и др. |
|
|
Период обновления значений всех каналов, не более |
- |
1 мс |
|
|
Работа в дискретном режиме |
- |
Да |
|
|
Гальваническая развязка |
- |
Отсутствует |
|
|
Дискретные выходы |
|||
|
Количество |
10 |
До 18 |
|
|
Тип |
Релейные (нормально-разомкнутые) |
Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n- типа) |
|
|
Допустимый ток нагрузки, не более |
|||
|
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока cos(φ) > 0,95; 3 А при напряжении не более 30 В пост.тока |
||
|
Транзиторные (КТ) |
- |
0,5 А при напряжении не более 40 В постоянного тока |
|
|
Гальваническая развязка |
|||
|
Релейные (Р) |
Индивидуальная |
||
|
Транзиторные (КТ) |
- |
Отсутствует |
|
|
Электрическая прочность изоляции |
|||
|
Релейные (Р) |
2300 В |
||
|
Транзиторные (КТ) |
- |
- |
|
|
Аналоговые выходы |
|||
|
Количество |
- |
2 |
|
|
Тип аналогового выхода |
- |
Универсальный: 4...20 мА/0...10 В |
|
|
Разрядность ЦАП |
- |
12 бит |
|
|
Гальваническая развязка |
- |
Индивидуальная |
|
|
Электрическая прочность изоляции |
- |
510 В |
|
|
Коммуникационные возможности |
|||
|
Интерфейс Ethernet (1 шт.) |
|||
|
Протокол связи |
Modbus TCP |
||
|
Режим работы |
Slave** |
||
|
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) |
|||
|
Протокол связи |
Modbus RTU/ASCII |
||
|
Режим работы |
Slave** |
||
**Примечание: поддержка Master по интерфейсам RS-485 и Ethernet будет добавлена в начале 2022 года
