ПЛК200 контроллер для малых и средних систем автоматизации

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Программируемые логические контроллеры > ПЛК200 контроллер для малых и средних систем автом

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.

В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.

Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.

Области применения

ЖКХ: ИТП, ЦТП

Энергетика

Автоматизация зданий

Деревообрабатывающая промышленность

Водоснабжение и водоотведение

Машиностроение и металлообработка

Особенности и преимущества

Высокая производительность

Процессор ARM® Cortex-A8 с частотой 800 МГц.
Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
Операционная система Linux с RT-патчем.
Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

Эргономичный корпус

Крепление на DIN-рейку или на стену.
Съемные клеммники с невыпадающими винтами.
Удобная система укладки кабеля.
Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
Поддержка протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT, NTP.
Встроенный Firewall.
Поддержка Web-визуализации CODESYS.
Web-интерфейс для настройки и диагностики контроллера.
Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В.
Расширенный диапазон температуры окружающей среды: -40…+55 °С.

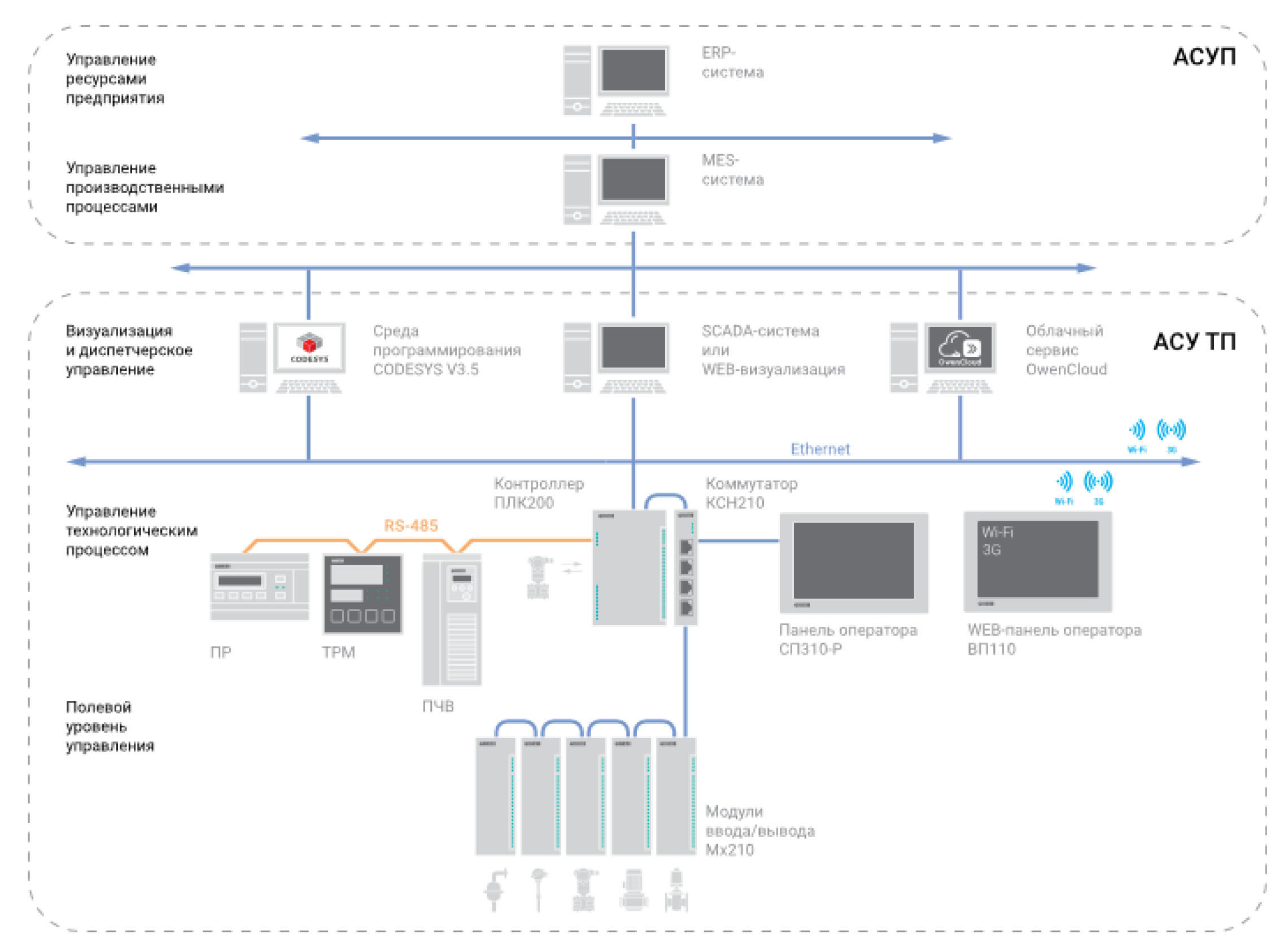

Схема применения

Сравнительная таблица ПЛК210 и ПЛК200

Параметр	ПЛК210	ПЛК200
Интерфейсы связи	4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device	2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device
Подключаемые накопители	SD USB Host	SD
Элементы управления	Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС	Тумблер СТАРТ / СТОП Сервисная кнопка
Количество портов питания	2 (основной и резервный)	1
Поддержка STP / RSTP	Есть	Нет
Габаритные размеры (Ш×В×Г)	(105×124×83) ±1 мм	(82×124×83) ±1 мм

Функциональные схемы

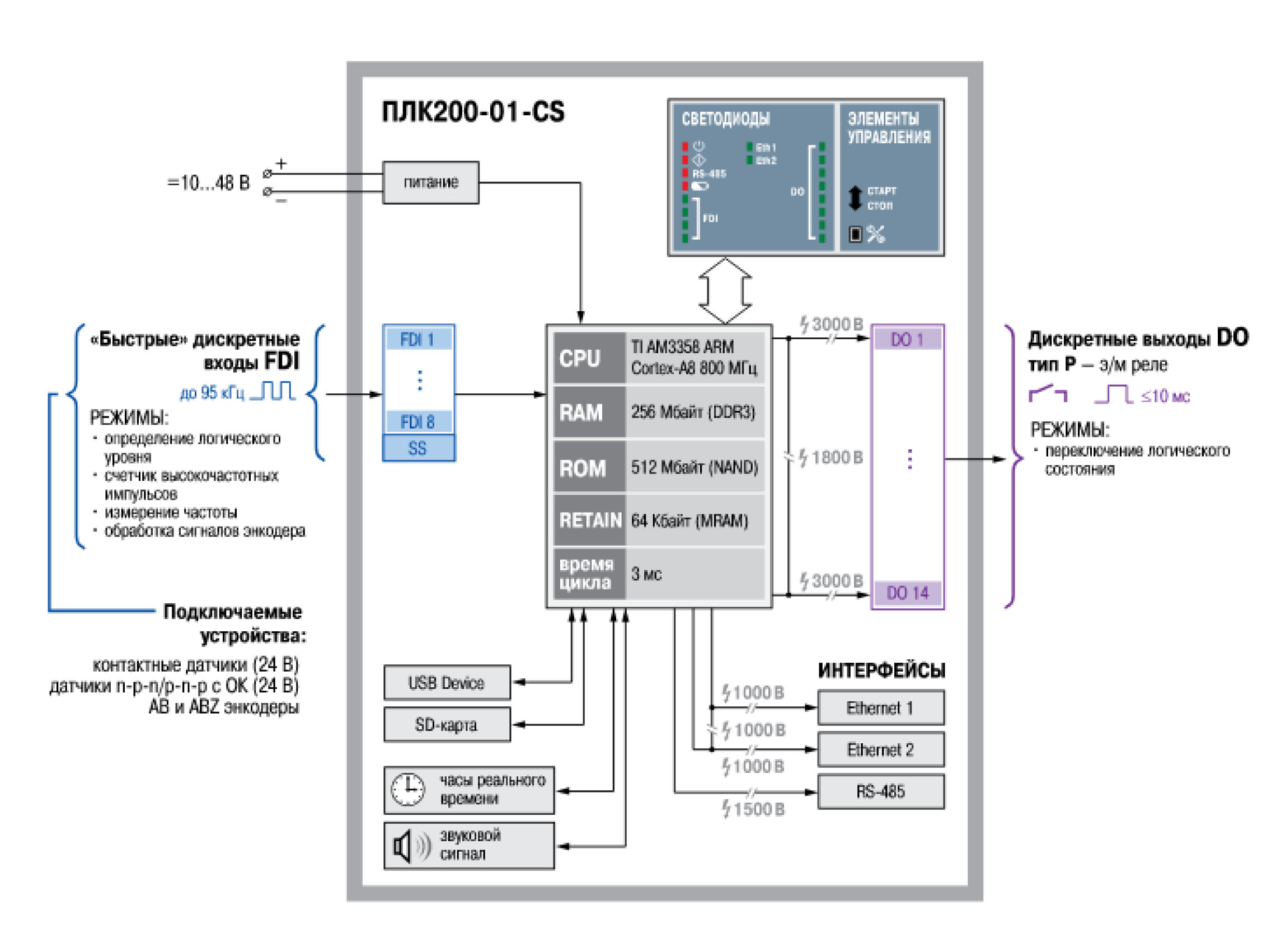

Функциональная схема ОВЕН ПЛК200-01-CS

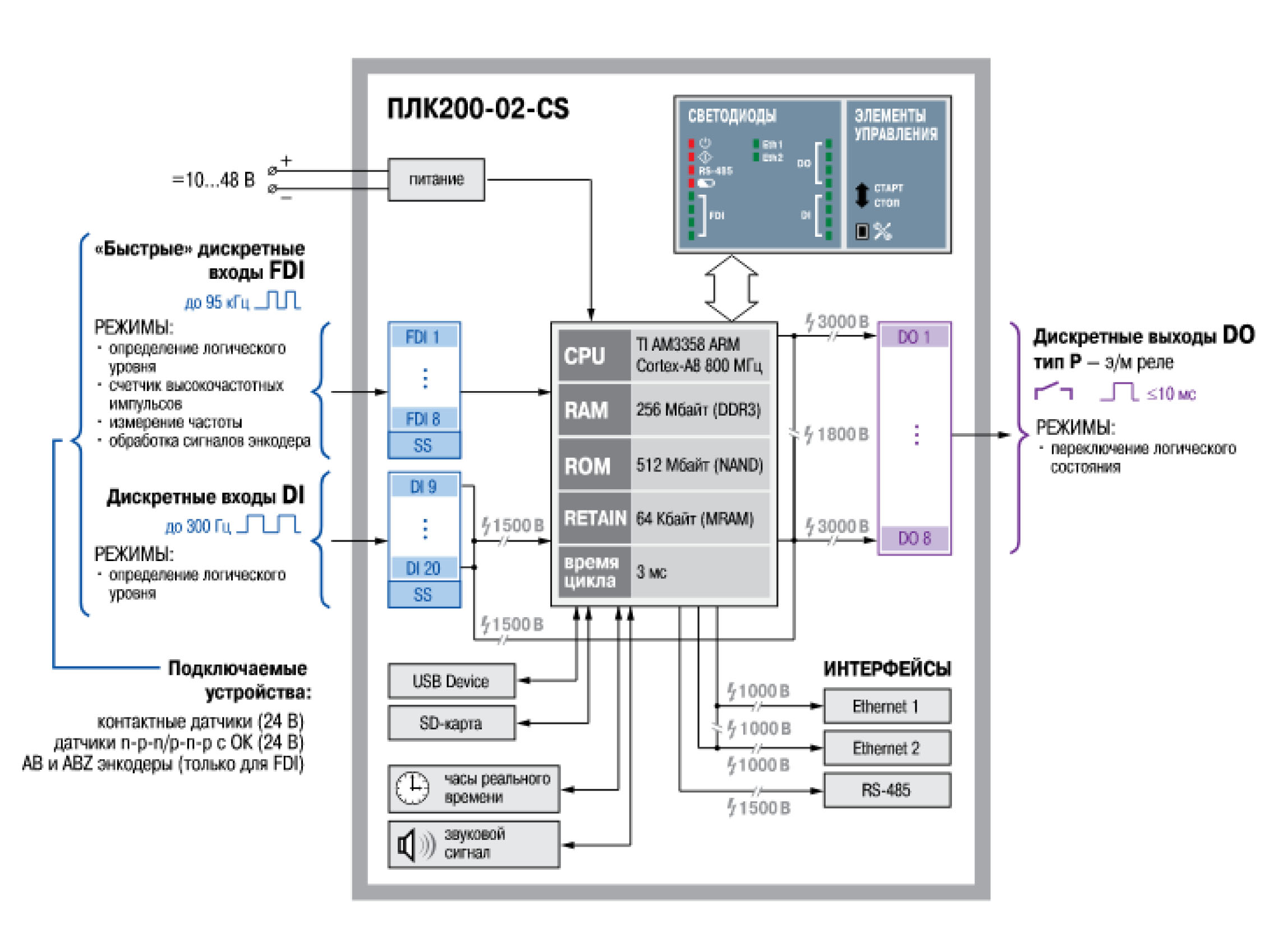

Функциональная схема ОВЕН ПЛК200-02-CS

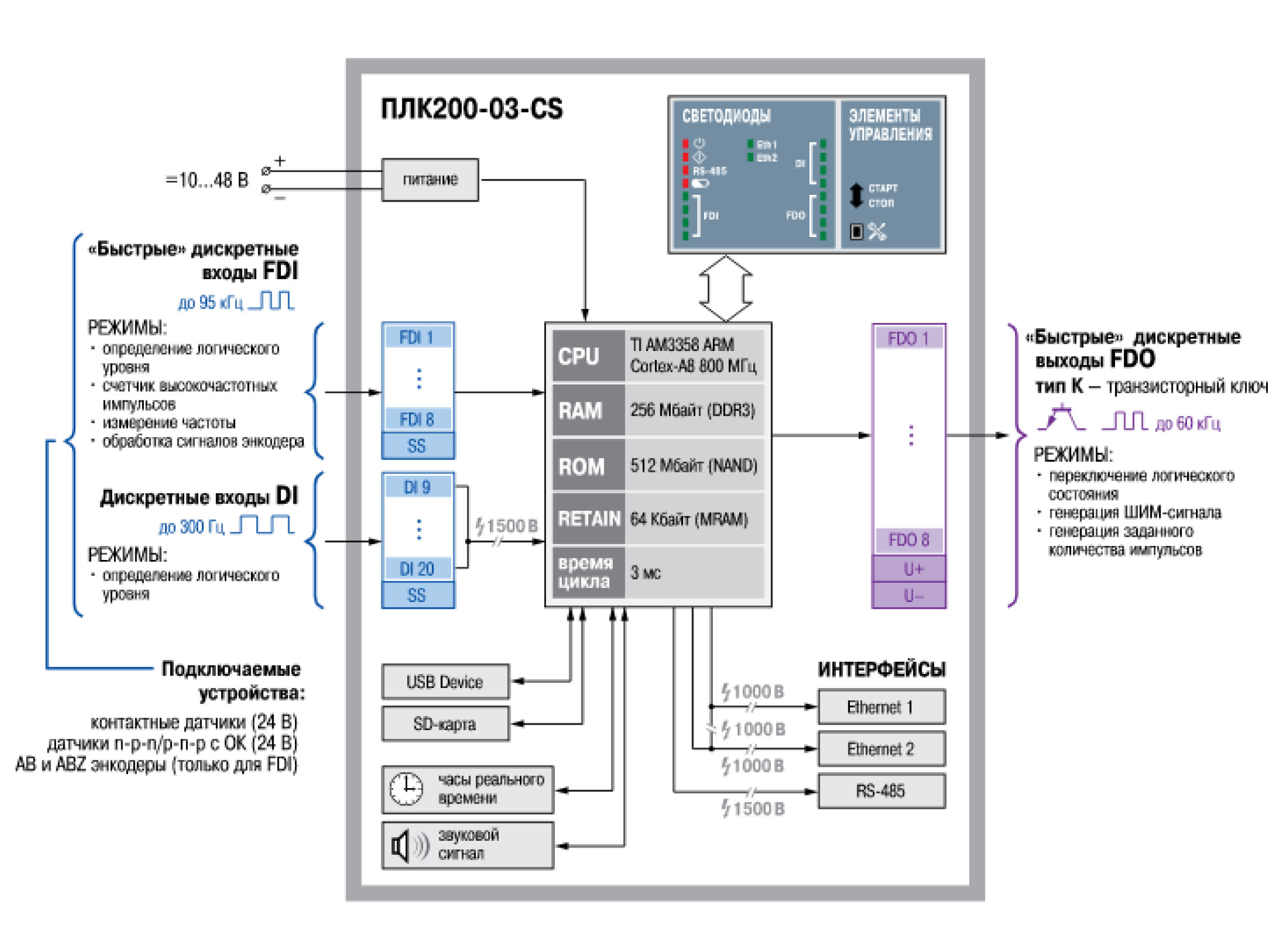

Функциональная схема ОВЕН ПЛК200-03-CS

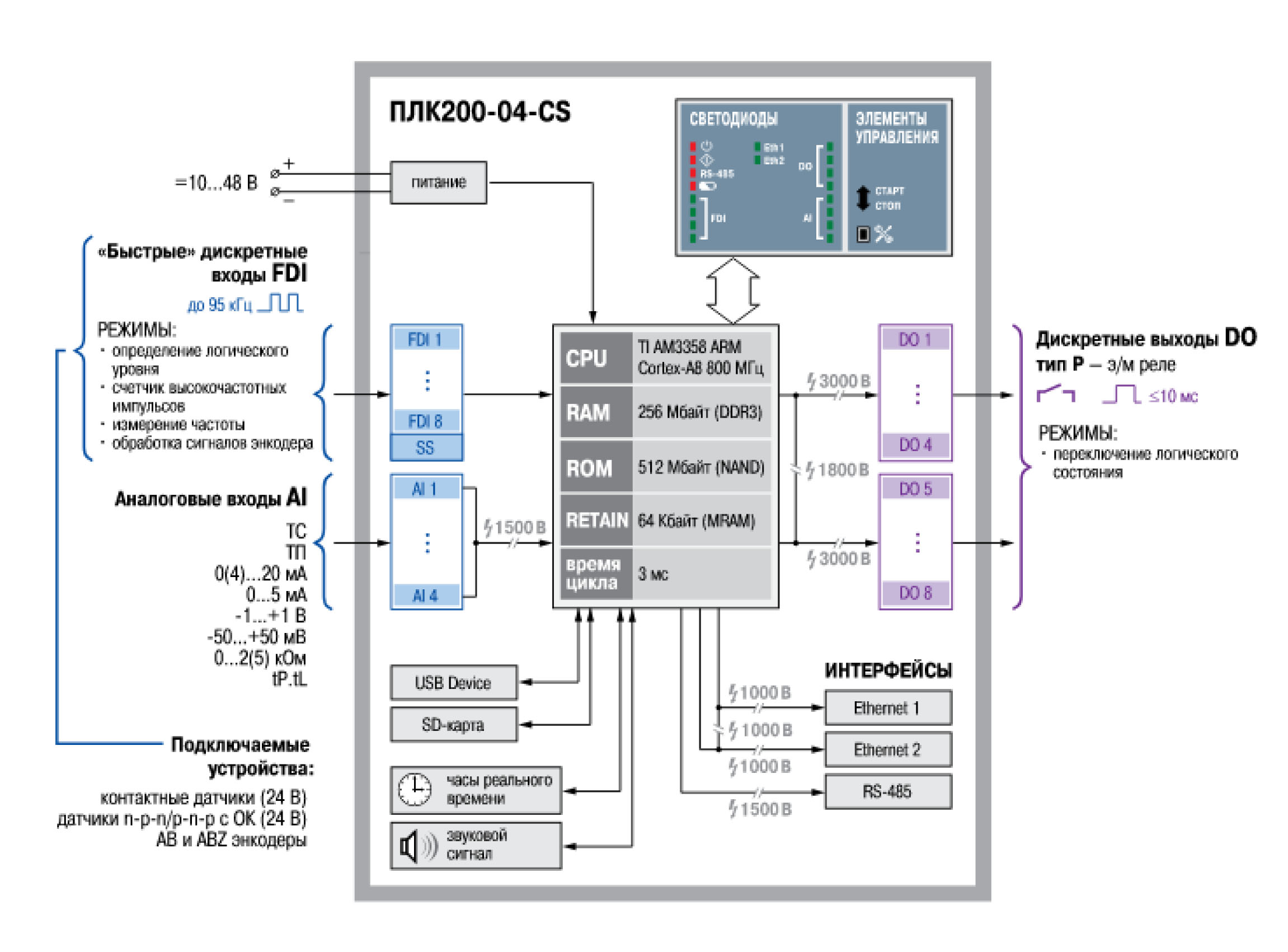

Функциональная схема ОВЕН ПЛК200-04-CS

Технические характеристики

Параметр	Значение (свойства)
Питание
Напряжение питания	от 10 до 48 В (номинальное 24 В)
Потребляемая мощность, не более - модификация 01 - модификация 02 - модификация 03 - модификация 04	13 Вт 12 Вт 10 Вт 10 Вт
Защита от переполюсовки	Есть
Вычислительные ресурсы
Центральный процессор	RISC-процессор Texas Instruments Sitara AM3358, 800 МГц
Объем флеш-памяти (тип памяти)	512 Мбайт (NAND) доступно для хранения файлов и архивов
Объем оперативной памяти (тип памяти)	256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти)	64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)	3 мс
Интерфейсы связи
Ethernet 100 Base-T
Количество портов	2 × Ethernet 10/100 Мбит/c (RJ45)
Поддерживаемые промышленные протоколы*	Modbus TCP (Master / Slave) OPC UA (Server) MQTT
Поддерживаемые прикладные протоколы*	NTP FTP SSH HTTP HTTPS
RS-485
Количество портов	1
Поддерживаемые протоколы*	Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master)
Скорость передачи	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы	Есть
USB Device
Количество портов	1 × micro USB (RNDIS)
Поддерживаемые протоколы	CODESYS Gateway FTP SSH HTTP HTTPS
Подключаемые накопители
SD
Количество разъёмов	1
Поддерживаемые устройства	microSD
Максимальная ёмкость	4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC)
Поддерживаемые файловые системы	FAT16, FAT32, ext4, NTFS (read only)
Часы реального времени
Погрешность хода, не более: – при температуре +25 °С – при температуре -40 °С и +55 °С	3 секунды в сутки 18 секунд в сутки
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Общие сведения
Габаритные размеры	(82 × 124 × 83) ±1 мм
Масса, не более	0,6 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20
Индикация на передней панели	Светодиодная
Встроенное оборудование	Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Сервисная кнопка
Средняя наработка на отказ**	60 000 ч
Средний срок службы	8 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.

Дискретные входы (DI и FDI)
Параметр	Значение (свойства)
	Дискретные входы (DI)	Быстрые дискретные входы (FDI)
Режимы работы	· определение логического уровня	определение логического уровня счётчик высокочастотных импульсов измерение частоты обработка сигналов энкодера
Тип входов по ГОСТ Р 61131	1
Максимальный ток «логической единицы»	5,5 мА
Максимальный ток «логического нуля»	1,2 мА
Напряжение «логической единицы»	9…30 В
Напряжение «логического нуля»	0…5,5 В
Гистерезис выключения «логической единицы», не менее	0,5 В
Подключаемые входные устройства	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором	контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом	3 мс	5 мкс
Максимальная частота входного сигнала	300 Гц*	95 кГц 45 кГц**

* Определяется длительностью цикла контроллера.
** При обработке сигналов энкодера.

Аналоговые входы (AI)
Параметр		Значение (свойства)
Подключаемые сигналы		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП		16 бит
Время опроса одного входа*	унифицированные сигналы	не более 0,6 с
	ТС	не более 0,9 с
	ТП	не более 0,6 с
	сопротивления	не более 0,6 с
Предел основной приведенной погрешности при измерении	унифицированные сигналы	±0,25 %
	ТС	±0,25 %
	ТП	±0,5 %
	сопротивления	±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более		±0,3 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более		0,2 предела допускаемой основной приведенной погрешности измерения

ПРИМЕЧАНИЕ

* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Дискретные выходы (DO) типа электромагнитное реле
Параметр		Значение (свойства)
Тип контакта	Нормально-разомкнутый контакт
Режимы работы	генерация заданного количества импульсов переключение логического состояния
Ток коммутации	5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка) 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле	264 В (СКЗ) переменного напряжения 30 В постоянного напряжения
Минимальный ток коммутации	10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014	АС-15, С300*
Механический ресурс реле, не менее	5 000 000 переключений
Электрический ресурс реле при максимальном токе нагрузки, не менее	35 000 переключение при 3 А, 30 В постоянного напряжения 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более	10 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Дискретные выходы (FDO) типа транзисторный ключ
Параметр	Значение (свойства)
Режимы работы	переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала генерация заданного количества импульсов
Режим включения выхода	Верхний ключ		Верхний и нижний ключи
Напряжение питания выходов	10…36 В
Максимальный постоянный ток нагрузки	0,85 А		0,15 А
Максимально допустимый кратковременный ток нагрузки	1,3 А		0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки)	10 кГц		60 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки)	10 мкс		1 мкс
Максимальная емкость нагрузки	100 000 мкФ	1 мкФ*
Типы защиты выходов	защита от короткого замыкания при включении питания защита от пониженного питания выходов защита от перегрева выходного каскада защита от перегрузки по току выхода защита от обратного тока самоиндукции

* Зависит от частоты и напряжения в цепи нагрузки

Типовые схемы подключения

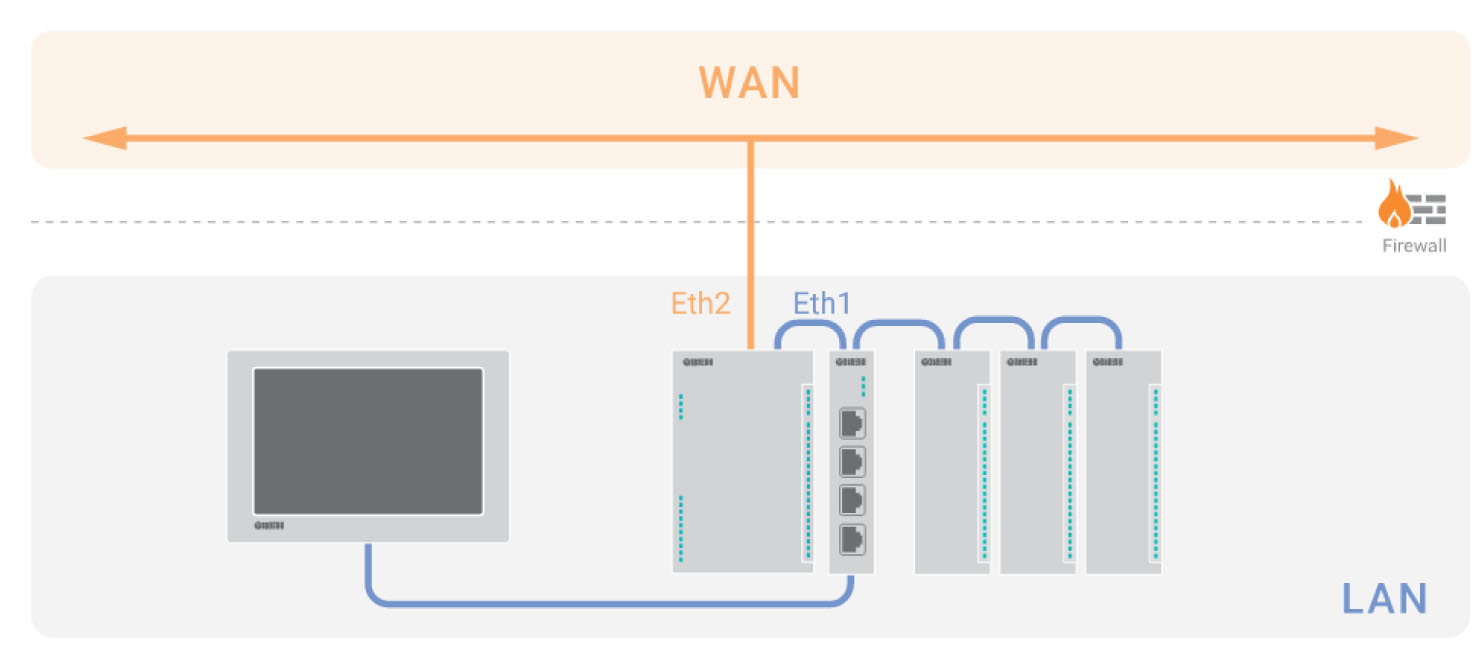

Схема 1
	Порт Ethernet 1 подключен к локальной сети (LAN). Порт Ethernet 2 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном.
	ПРИМЕЧАНИЕ Рекомендуется установить динамический IP-адрес и включить режим DHCP для порта Ethernet 2. IP-адрес в зоне LAN рекомендуется настраивать как статический.

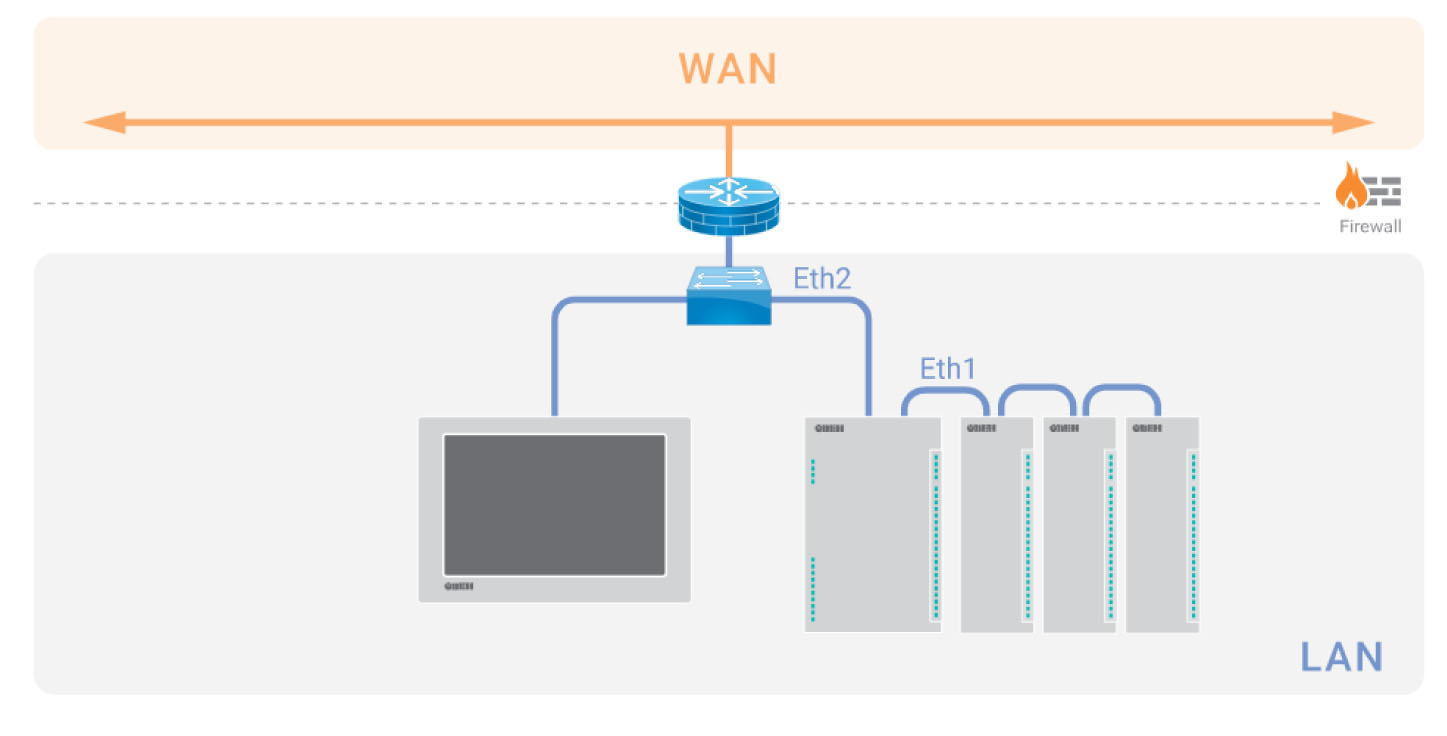

Схема 2
	Порт Ethernet 1 и Ethernet 2 объединены в мостовое подключение к локальной сети (LAN).
	ПРЕДУПРЕЖДЕНИЕ В случае подключения к глобальной сети (WAN) рекомендуется использовать промышленный маршрутизатор с поддержкой функции межсетевого экрана. ВНИМАНИЕ Такая конфигурация предусматривает обработку сетевого трафика центральным процессором контроллера. Это приводит к увеличению времени цикла пользовательского приложения CODESYS.

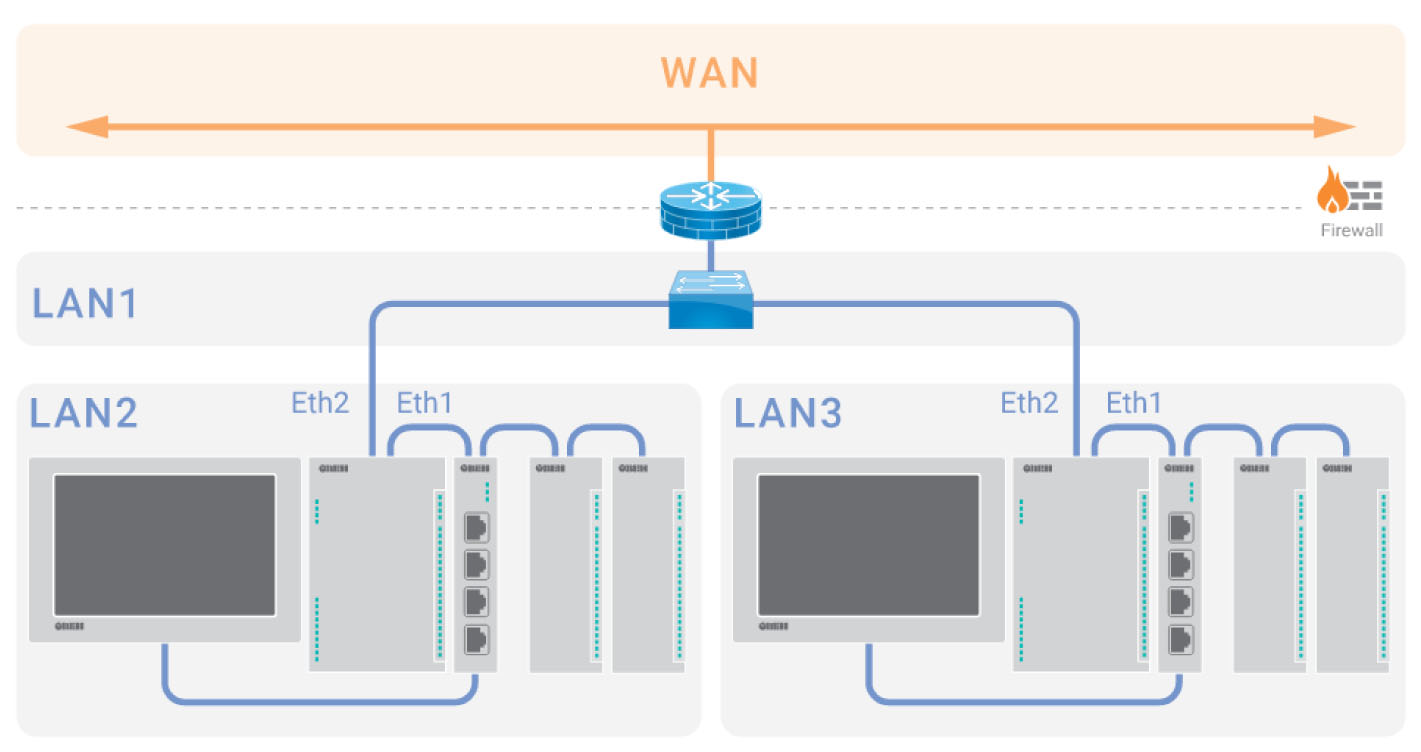

Схема 3
	Порт Ethernet 1 подключен к локальной сети (LAN 1). Порт Ethernet 2 является отдельным сетевым интерфейсом для подключения к отдельной локальной сети (LAN 2 и LAN3).
	ПРЕДУПРЕЖДЕНИЕ В случае подключения к глобальной сети (WAN) рекомендуется использовать промышленный маршрутизатор с поддержкой функции межсетевого экрана.

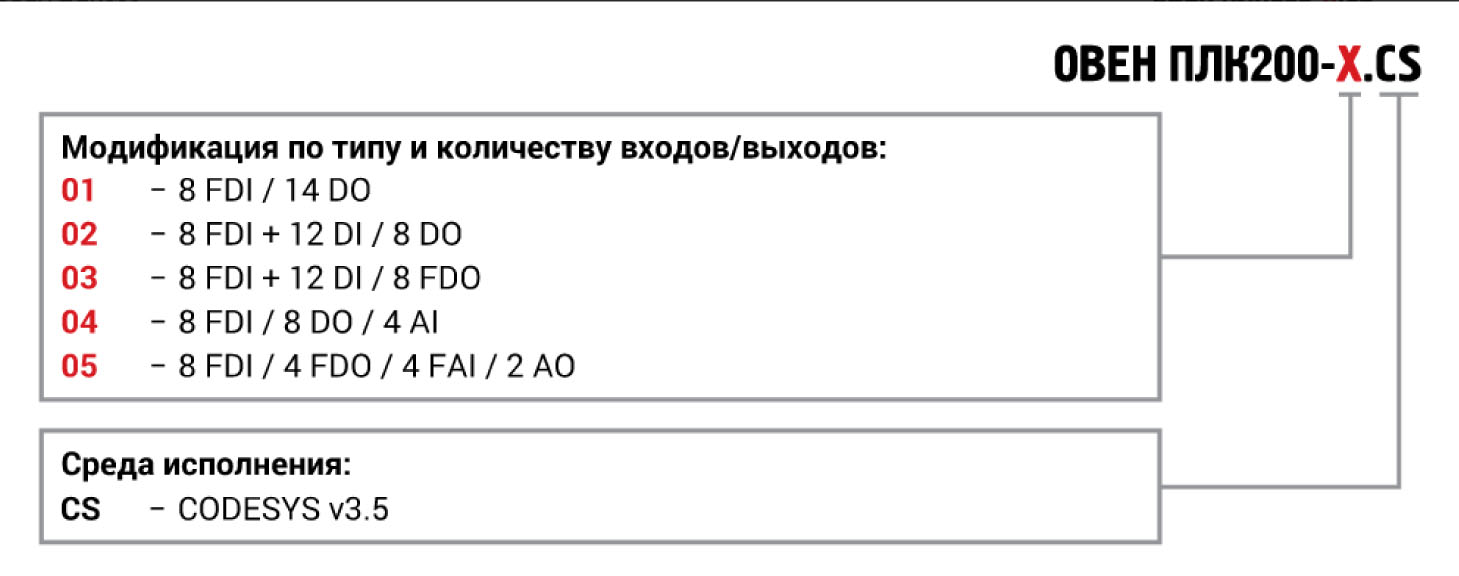

Модификации

Дискретные

входы(DI)

Дискретные

выходы (DO)

Аналоговые

входы(AI)

Аналоговые

выходы (AO)

ПЛК200-01-CS

В продаже

8 DI

8 – быстрые до 95 кГц

14 DO

14 – э/м реле

ПЛК200-02-CS

В продаже

20 DI

8 – быстрые до 95 кГц

12 – до 300 Гц

8 DO

8 – э/м реле

ПЛК200-03-CS

I кв. 2021

20 DI

8 – быстрые до 95 кГц

12 – до 300 Гц

8 DO

8 – быстрые ключи

до 60 кГц

ПЛК200-04-CS

В продаже

8 DI

8 – быстрые до 95 кГц

8 DO

8 – э/м реле

4 AI

4 – универсальные

ПЛК200-05-CS

IV кв. 2021

8 DI

8 – быстрые до 95 кГц

4 DO

4 – быстрые ключи

до 60 кГц

4 FAI

4 – быстрые

2 AO

2 – универсальные

Аксессуары

Наименование	Изображение	Применение	Заказать
Кабель MicroUSB-USB (1,8 м)		Для настройки и программирования ПЛК200 по USB. Поставляется в комплекте с ПЛК200. Длина: 1,8 м.
Кабель UTP RJ45-RJ45 (0,15 м)		Для настройки, программирования и обмена ПЛК200 по Ethernet. Поставляется в комплекте с ПЛК200. Длина: 0,15 м.
КК12/28		Комплект съемных клеммных колодок с невыпадающими винтами (1×12 и 1×28). Поставляется в комплекте с ПЛК200

ПО, примеры и инструкции

Программное обеспечение
Установочный файл CODESYS V3	Перейти
Прошивки, таргет-файлы и драйвер USB	Перейти
Примеры и инструкции
Документация по CODESYS V3	Перейти
Библиотеки для CODESYS V3	Перейти
Примеры	Перейти

Документация

Документация
Руководство по эксплуатации ПЛК200	pdf	14.48 MB
web Руководство пользователя ПЛК2хх. Описание Web-интерфейса OpenWrt	pdf	7.2 MB
Краткое руководство по эксплуатации ПЛК200-01	pdf	1.62 MB
Краткое руководство по эксплуатации ПЛК200-02	pdf	1.72 MB
Краткое руководство по эксплуатации ПЛК200-03	pdf	1.9 MB
Краткое руководство по эксплуатации ПЛК200-04	pdf	1.88 MB
Быстрый старт ПЛК200	pdf	8.36 MB
Сертификаты
Сертификат соответствия на ПЛК200	zip	418.74 kB
