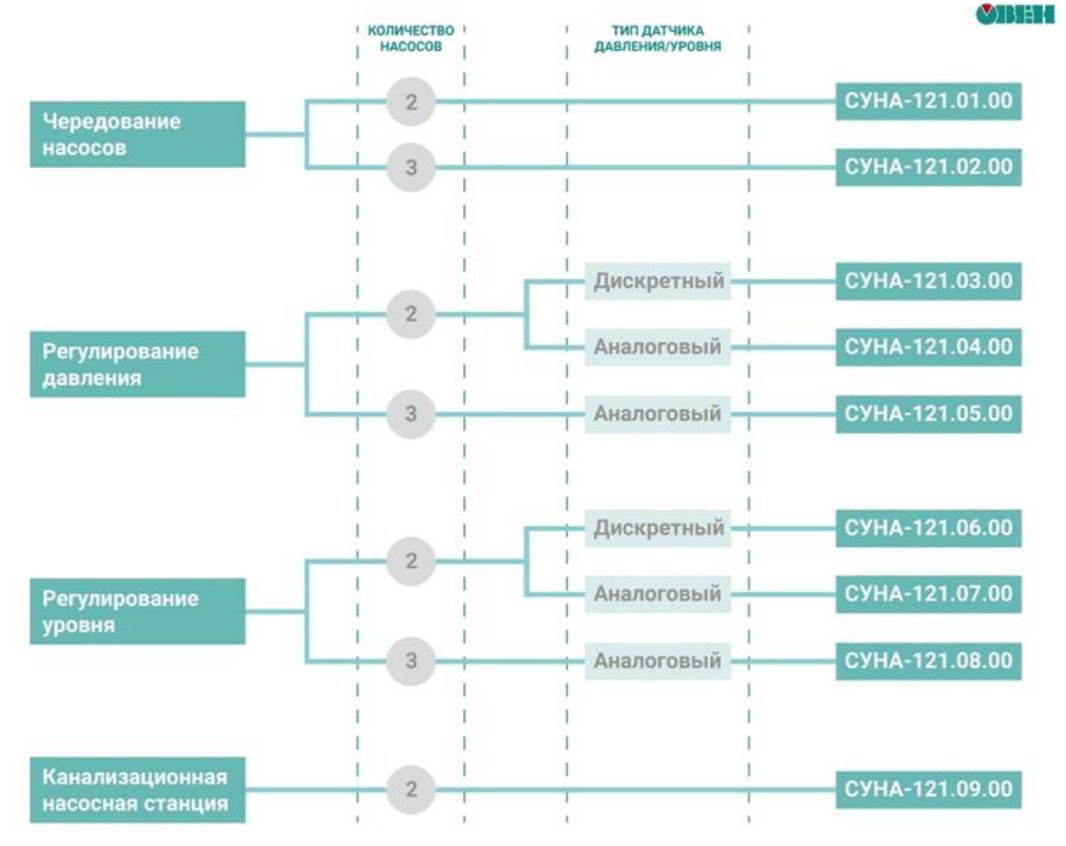

СУНА, САУ, БКК Управление насосами
САУ-М6 3-уровневый сигнализатор жидкости
Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.
САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301. Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности сигнализатора уровня:
- Три независимых канала контроля уровня жидкости в резервуаре
- Возможность инверсии режима работы любого канала
- Подключение различных датчиков уровня – кондуктометрических, поплавковых
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
Технические характеристики
|
Номинальное напряжение питания прибора
|
220 В частотой 50 Гц
|
|
Допустимые отклонения напряжения питания от номинального значения
|
-15...+10 %
|
|
Потребляемая мощность, не более
|
6 ВА
|
|
Количество каналов контроля уровня
|
3
|
|
Количество встроенных выходных реле
|
3
|
|
Максимально допустимый ток, коммутируемый контактами встроенного реле
|
4 А при 220 В 50 Гц (cos > 0,4)
|
|
Напряжение на электродах датчика уровня
|
не более 10 В частотой 50 Гц
|
|
Сопротивление жидкости, вызывающее срабатывание канала контроля
|
не более 500 кОм
|
|
Тип корпуса
|
настенный Н
|
|
Габаритные размеры корпуса
|
130×105×65 мм
|
|
Степень защиты корпуса
|
IP44
|
САУ-М7Е регулятор уровня жидкости или сыпучих сред
Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.
Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности
- Контроль уровня жидких или сыпучих материалов по трем датчикам
- Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
- Работа в режиме заполнения или опорожнения резервуара
- Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
- Сигнализация об аварийном переполнении или осушении резервуара
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
САУ-У контроллер для управления группой насосов с чередованием
Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е).
Основные преимущества контроллера для управления насосом ОВЕН САУ-У
- Простая настройка прибора с лицевой панели.
- Широкий спектр подключаемых датчиков
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: 220 В переменного тока или 24 В постоянного
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Технические характеристики
|
Наименование
|
Значение
|
|
Диапазон переменного напряжения питания:
|
|
напряжение, В
|
90…264 (номинальные значения – 110 , 220 или 240)
|
|
частота, Гц
|
47…63 (номинальные значения – 50 и 60)
|
|
Диапазон постоянного напряжения питания, В:
|
20...34 (номинальное значение – 24)
|
|
Потребляемая мощность, ВА, не более
|
6
|
|
Входы
|
|
Количество входов (каналов контроля входного сигнала)
|
4
|
|
Типы датчиков
|
кондуктометрические, поплавковые, с выходными транзисторными ключами,
механические контактные устройства, датчики с токовым выходом
|
|
Питание датчиков от внутреннего источника:
|
|
постоянное или переменное напряжение, В
|
5±0,5
|
|
частота для переменного тока, Гц
|
25±1
|
|
Ток, протекающий через кондуктометрический датчик, мА, не более
|
1
|
|
Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более
|
450
|
|
Унифицированные датчики с токовым сигналом, мА
|
от 0 до 5,
от 0 до 20,
от 4 до 20
|
|
Дискретность установки порога срабатывания канала контроля входного сигнала, %
|
1
|
|
Выходы
|
|
Количество релейных выходных каналов (вид коммутационных контактов)
|
3 (нормально разомкнутые)
|
|
Номинальное коммутируемое напряжение в нагрузке
|
|
для цепи постоянного тока*, В, не более
|
24
|
|
для цепи переменного тока**, В, не более
|
250
|
|
Установившийся ток при максимальном напряжении:
|
|
для цепи постоянного тока*, А, не более
|
1
|
|
для цепи переменного тока**, А, не более
|
3
|
|
Гальваническая изоляции выходов
|
Межканальная
|
|
Электрическая прочность изоляции выходов, В
|
1500
|
|
Напряжение встроенного источника питания внешних активных датчиков, В
|
24±1,2
|
|
Максимальный ток нагрузки источника питания датчиков, мА, не более
|
50
|
|
Габаритные размеры прибора, мм
|
|
тип корпуса – настенный Н
|
(130×105×65) ±1
|
|
тип корпуса – щитовой Щ11
|
(96×96×46,5) ±1
|
|
тип корпуса – DIN-реечный Д
|
(88×72×54) ±1
|
|
Степень защиты корпуса по ГОСТ 14254-96:
|
|
тип корпуса – настенный Н
|
IP44
|
|
тип корпуса – щитовой Щ11
|
IP54 со стороны лицевой панели
|
|
тип корпуса – DIN-реечный Д
|
IP20
|
|
Масса прибора, кг, не более
|
0,7
|
|
Средний срок службы, лет
|
8
|
* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.
Модификации (рис. Модификация САУ-У)
Прибор выпускается в корпусах 3-х типов: DIN-реечном (Д), настенном (Н) и щитовом (Щ11).
БКК1 4-уровневый сигнализатор жидкости на DIN рейку
Новый прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.
Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).
Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.
Функциональные возможности
- Четыре независимых канала контроля уровня жидкости в резервуаре
- Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
- Исполнение на din-рейку (размещение внутри щита)
- Два варианта питания =24 В или ~220 В
- Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- Простая настройка без демонтажа прибора
Технические характеристики
|
Характеристика
|
БКК1-24
|
БКК1-220
|
|
Напряжение питания прибора
|
14…36 В пост. тока
(номинальное 24 В)
|
90…264 В 47...63 Гц
(номинальное 220 В)
|
|
Потребляемая мощность
|
не более 1 Вт
|
не более 4 ВА
|
|
Количество каналов контроля уровня
|
4
|
|
Напряжение питания датчиков уровня
|
не более 10 В перем. тока 1,5...2,5 Гц
|
|
Тип дискретного выхода
|
4 транзисторных двунаправленных ключа
|
4 э/м реле, нормально разомкнутый контакт
|
|
Допустимая нагрузка выхода
|
50 мА пост. тока 36 В
|
2 А перем. тока 240 В
|
|
Тип корпуса
|
на DIN-рейку 35 мм Д3
|
|
Габаритные размеры корпуса
|
54×95×57 мм
|
|
Степень защиты корпуса
|
IP20
|
|
Температура окружающего воздуха
|
–25...+70 °С
|
–10...+50 °С
|
|
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)
|
не более 80 %
|
|
Атмосферное давление
|
84...106,7 кПа
|
Модификации (рис. Модификация БКК1)
Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.
