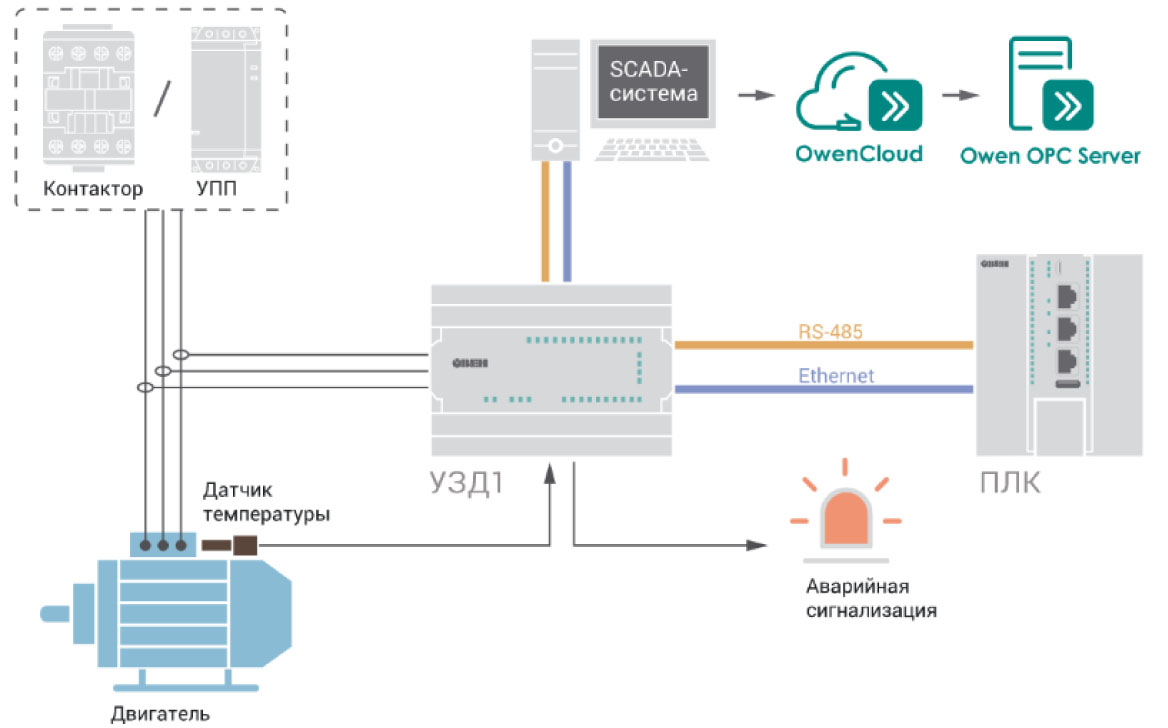

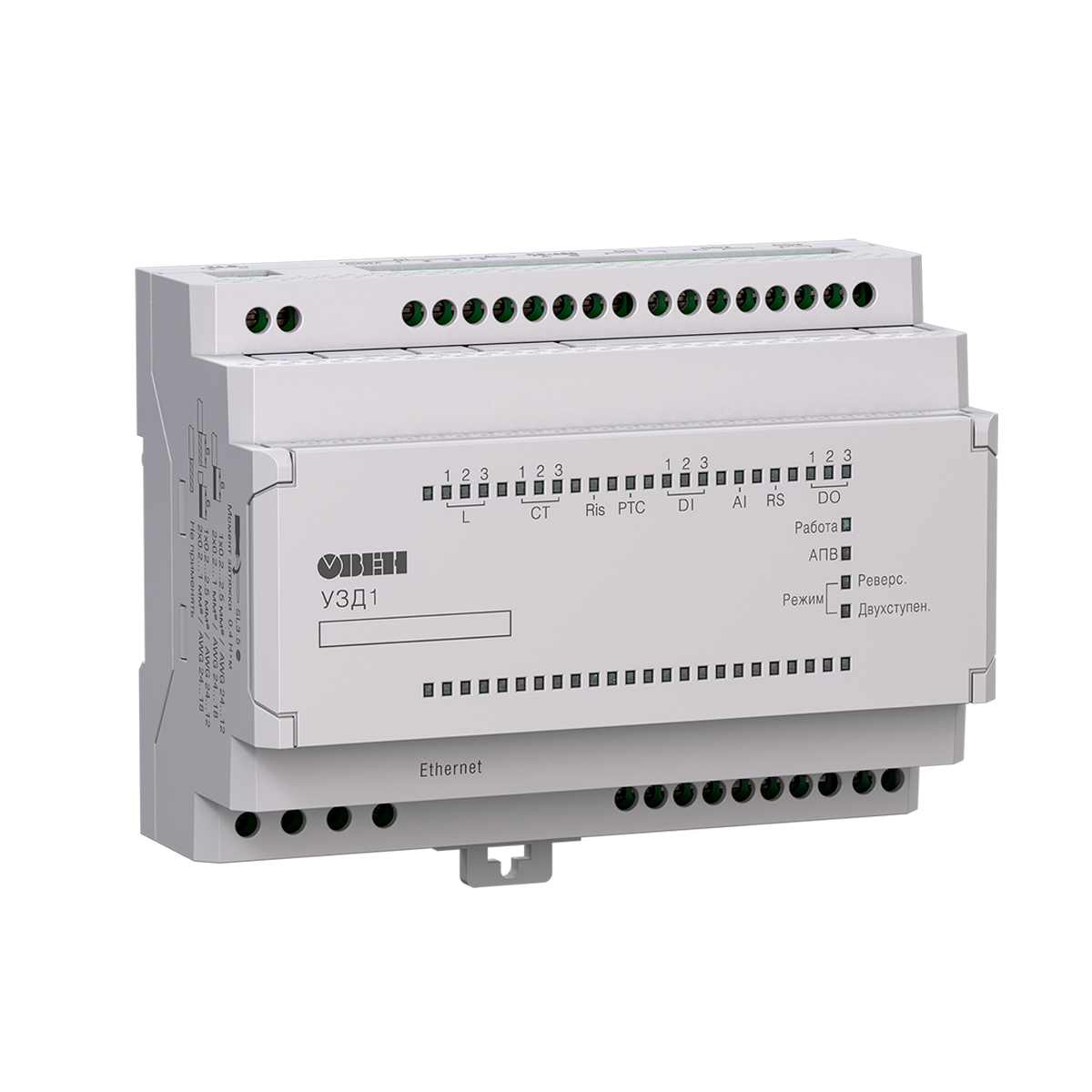

Все измеряемые показатели двигателя УЗД1 способно передавать по интерфейсам RS485 или Ethernet. Измеряемые прибором параметры:
- частота напряжения питающей сети
- напряжение питающей сети (линейное/фазное)
- ток двигателя
- cos φ
- мощность (активная, реактивная, полная)
- потребляемая энергия (активная, реактивная, полная)
Постоянный мониторинг параметров двигателя позволяет осуществлять контроль и защиту всех узлов привода:
Контроль состояния питающей сети
- защита по отклонению частоты питающей сети;
- защита по отклонению напряжения питающей сети;
- защита от обрыва фаз питающей сети на приборе;
- защита от асимметрии напряжения питающей сети.
Контроль состояния электродвигателя
- защита от асимметрии токов двигателя;
- защита по минимальному току двигателя;
- защита по максимальному току двигателя;
- защита по току утечки;
- защита от перегрева двигателя по датчику PTC или по току двигателя;
- защита от снижения сопротивления изоляции двигателя;
- защита от превышения времени пуска;
- защита от заклинивания ротора двигателя;
- защита по максимальной частоте пусков двигателя;
- защита от неправильного подключения двигателя и цепей измерения тока;
- отключение двигателя по аналоговому сигналу для реализации контроля состояния двигателя посредством различных датчиков с аналоговым выходом;
- статистика работы двигателя.
Контроль состояния прибора и внешнего оборудования
- контроль исправности внешнего контактора;
- защита прибора от перегрева;
- контроль внутренних ошибок прибора;
- защита от обрыва аналогового сигнала
