ПЛК100 контроллер для малых систем автоматизации с DI/DO

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Программируемые логические контроллеры > ПЛК100 контроллер для малых систем автоматизации с

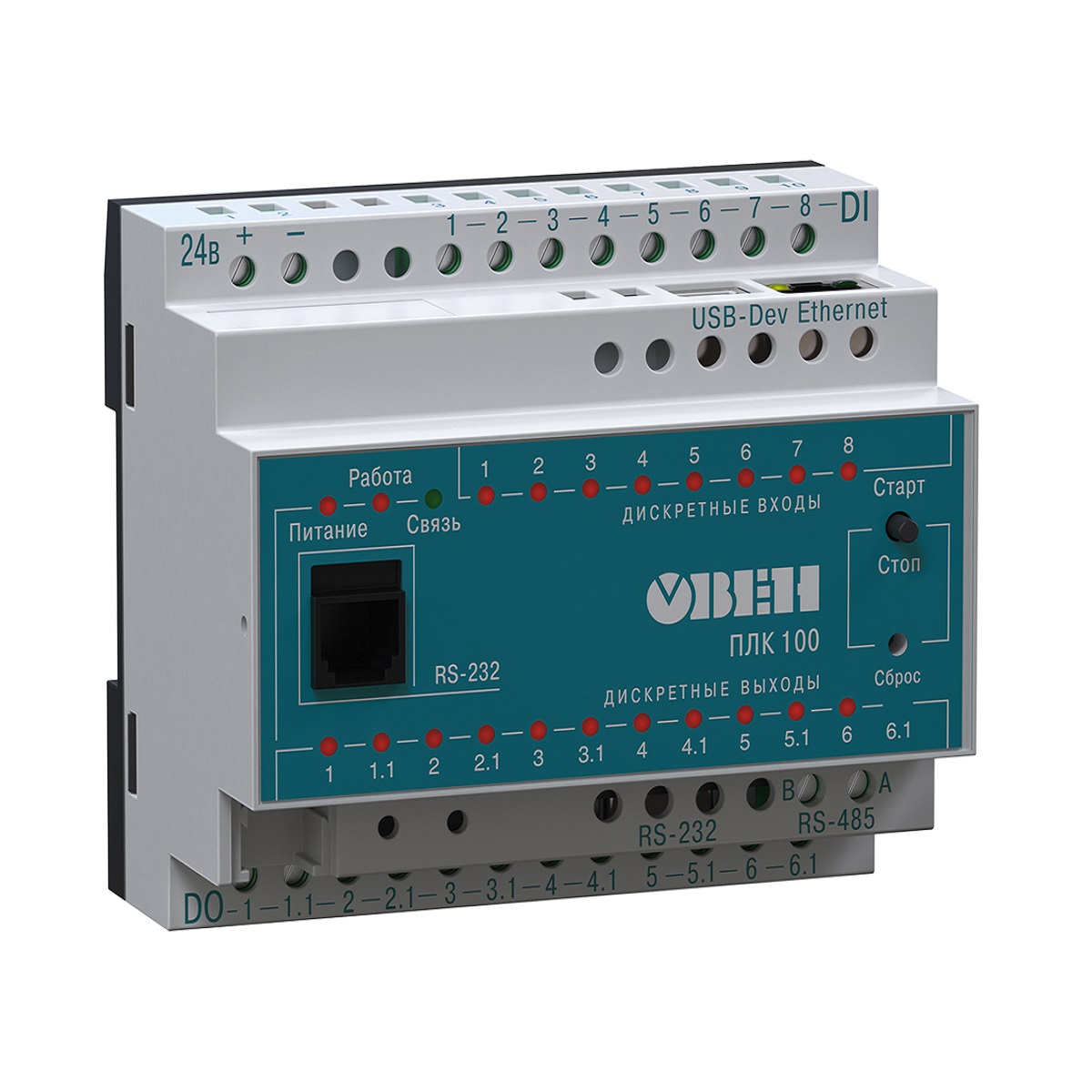

ОВЕН ПЛК100 – моноблочный контроллер с дискретными входами/выходами на борту для автоматизации малых систем

Назначение контроллера ОВЕН ПЛК100

Создание систем управления малыми и средними объектами.
Построение систем диспетчеризации.

Особенности ОВЕН ПЛК100

Компактный DIN-реечный корпус.
Дискретные входы/выходы на борту.
Наличие последовательных портов (RS-485, RS-232) и Ethernet.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
Два варианта питания: 220 В переменного тока и 24 В постоянного тока.

Конкурентные преимущества ОВЕН ПЛК100

Отсутствие ОС, что повышает надежность работы контроллеров.
Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
Большое количество интерфейсов на борту, работающих независимо друг от друга: Ethernet, 3 последовательных порта, USB Device для программирования контроллера.
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
Встроенные часы реального времени.
Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование контроллеров ОВЕН ПЛК100

Программирование контроллеров ОВЕН ПЛК100 осуществляется профессиональной системой программирования CODESYS v.2.

Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.

Дополнительные утилиты

Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:

EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.

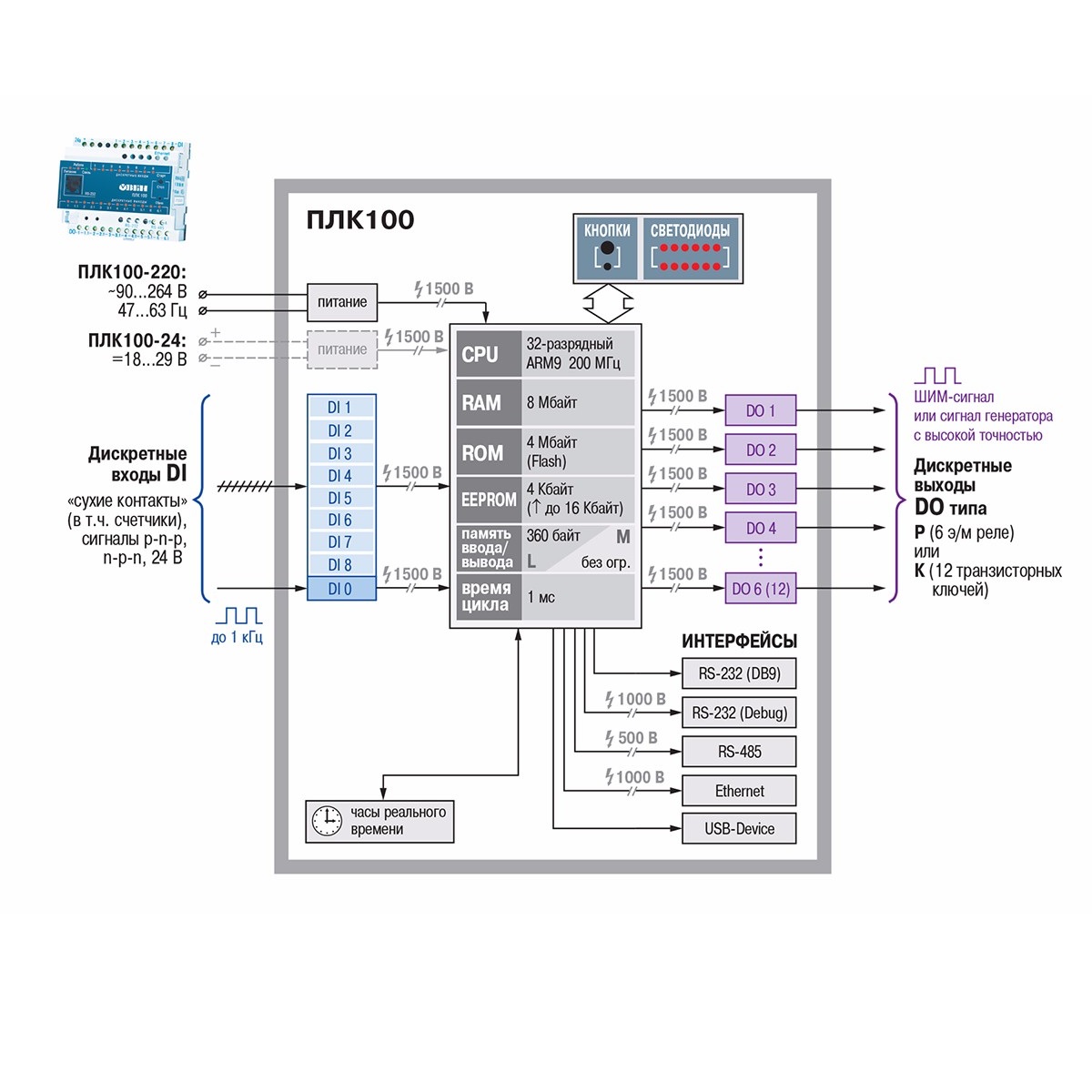

Функциональная схема

Технические характеристики

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания:
ПЛК100-24	18... 29 В постоянного тока (номинальное напряжение 24 В)
ПЛК100-220	90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность, не более
ПЛК100-24	6 Вт*
ПЛК100-220	10 Вт
Индикация передней панели	1 индикатор питания 8 индикаторов входов 12 индикаторов выходов

Ресурсы

Центральный процессор	32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 Мбайт
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов	4 Мбайт**
Размер Retain-памяти	4 кбайт***
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	8
Гальваническая развязка дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход:
- при программной обработке	1 кГц
- при применении аппаратного счетчика	10 кГц
- при применении обработчика энкодера	1 кГц

Дискретные выходы

Количество дискретных выходов в:
ПЛК100-24.Р и ПЛК100-220.Р	6 э/м реле
ПЛК100-24.К	6 сдвоенных транзисторных ключей (всего 12 выходных сигналов)
Гальваническая развязка дискретных выходов	есть, индивидуальная
Электрическая прочность изоляции дискретных выходов	1,5 кВ

Интерфейсы связи

Интерфейсы

Ethernet 100 Ваsе-Т

RS-232 - 2 канала

RS-485

USB 2.0-Device

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

Modbus-RTU, Modbus-АSCII

DСОN

Моdbus-ТСР

GateWay (протокол СODESYS)

Программирование

Среда программирования

СODESYS 2.3.8.1 (и старше)

Интерфейс для программирования и отладки

RS-232

USB-Device

Ethernet

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ввода/вывода линейки ОВЕН Мх110 Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами.
Modbus TCP	Ethernet 10/100 Mbps	Передача данных на верхний уровень (в SCADA-системы).
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM-4хххх
GateWay (протокол СODESYS)	RS-232 Ethernet 10/100 Mbps USB-Device	Программирование контроллера, отладка пользовательской программы. Работа с OPC-сервером СODESYS GateWay Связь с контроллерами других производителей на базе СODESYS.

Контроллеры ОВЕН ПЛК позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования СODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК (библиотека входит в комплект поставки контроллера).

* Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
** Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
*** Настраивается пользователем, максимальный объем 16 Кбайт.

Модификации

Лицензионное ограничение области памяти ввода/вывода

Контроллеры ОВЕН ПЛК выпускаются в двух модификациях по лицензионному ограничению размера области памяти ввода/вывода (т.н. области %I+%Q+%M или области отображения процесса):

ОВЕН ПЛК-Х.Х-M – контроллеры с ограничением объема области памяти ввода/вывода до 25 Кбайт;
ОВЕН ПЛК-Х.Х-L – контроллеры с лицензионным ограничением объема области памяти ввода/вывода до 360 байт.

Контроллеры ОВЕН ПЛК-Х.Х-L имеют более низкую цену.

ВНИМАНИЕ! Лицензионное ограничение распространяется только на область памяти ввода/вывода (область отображения процесса). Максимальное количество внутренних переменных программы ПЛК не зависит от лицензионного ограничения и определяется только размером доступной оперативной памяти.
