Серия SBDH-xx44.ZD3 и BDH-xx44.ZD3

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > HD МD HТ KSD FSD RSN Твердотельные реле KIPPRIBOR > Серия SBDH-xx44.ZD3 и BDH-xx44.ZD3

Однофазные тиристорные переключатели переменного тока (называемые "в народе" твердотельные реле) KIPPRIBOR линейки SBDH предназначены для коммутации электрических цепей мощных нагрузок резистивного и индуктивного типа в однофазной или трехфазной сети. Перекрывают широкий диапазон токов нагрузки.

Особенности коммутации нагрузки для твердотельных реле (тиристорных переключателей) моделей BDH-xx44.ZD3 и SBDH-xx44.ZD3

обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:
- коммутация резистивной нагрузки (рекомендуемое значение): до 112 А для SBDH-xx44.ZD3 / до 187 А для BDH-xx44.ZD3;
- коммутация индуктивной нагрузки (рекомендуемое значение): до 15 А для SBDH-xx44.ZD3 / до 25 А для BDH-xx44.ZD3;
- максимально допустимый ток нагрузки: до 150 А для SBDH-xx44.ZD3 / до 250 А для BDH-xx44.ZD3.
диапазон управляющего сигнала 3…32 VDC;
широкий диапазон коммутируемого напряжения 40…440 VAC;
высокое максимальное пиковое напряжение (11/12 класс, 1100/1200 VAC);
коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три переключателя (ТТР). Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
переключение в «нуле» минимизирует коммутационные помехи;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных тиристорных переключателей серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода. Наиболее современным решением сегодня является применение особых выходных элементов – тиристоров SCR-типа – полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связанную с медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания с высокой теплопроводностью и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

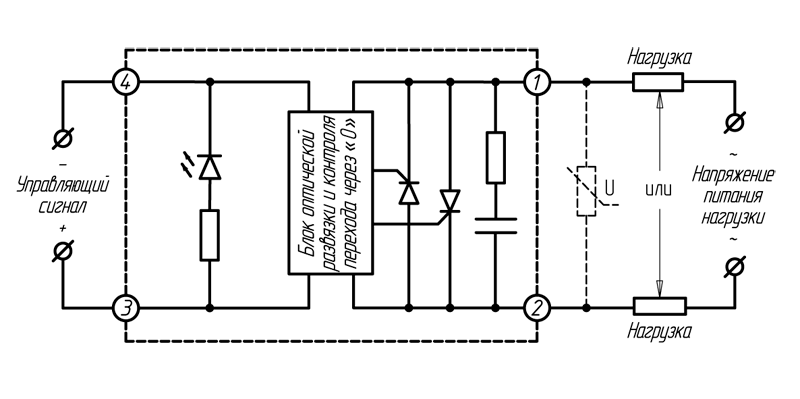

Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.

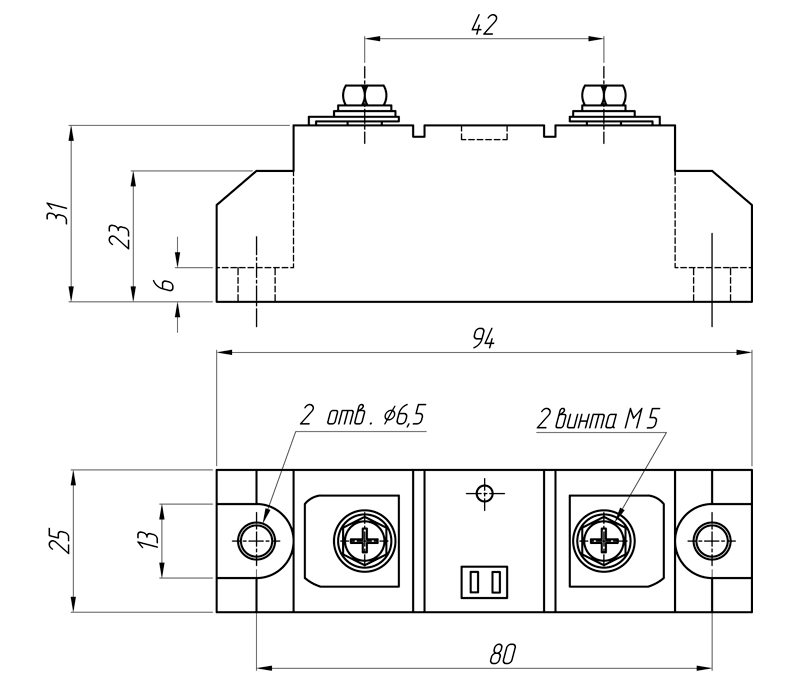

Корпусные особенности тиристорных переключателей (твердотельных модулей) серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

специализированный корпус для промышленного применения, широко распространенный у европейских и американских производителей. Корпус удобен для монтажа и имеет удобный клеммник для присоединения силовых проводов большого сечения.
высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании*

полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

*ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.

Технические характеристики тиристорных переключателей переменного тока (ТППТ/ТТР) серий SBDH / BDH-хх44.ZD3

Характеристики входной цепи ТТР серийSBDH / BDH-хх44.ZD3

Параметр	Значение
Модель ТТР	BDH-хх44.ZD3	SBDH-хх44.ZD3
Тип управляющего сигнала	Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала	3…32 VDC
Напряжение гарантированного включения	≥ 3 VDC
Напряжение гарантированного выключения	≤ 1 VDC
Ток потребления цепи управления	≤ 15 мА (±0,5 мА)	≤ 16мА (±0,5 мА)
Время включения	≤ 10 мс при f=50 Гц
Время выключения	≤ 10 мс при f=50 Гц
Максимальная частота переключения	≤ 50 Гц при f=50 Гц
Тип клемм цепи управления	Разъем Faston серии 0,110"

Характеристики выходной цепи ТТР серииSBDH-хх44.ZD3(≤ 100 А)

Параметр	Значение
Номинальный ток ТТР	60А	80 А	100А
Тип выходных силовых элементов	SCR - тиристор
Тип коммутируемой сети	Однофазная; Трехфазная¹
Вид коммутируемого тока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	60 A	80A	100 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	960 А	1350 А	1800 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	1200 VAC (12 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,65 °С/ Вт	0,49 °С/ Вт	0,39 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	2400 А²с	4050 А²с	6000 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серии SBDH-хх44.ZD3(≥ 120 А)

Параметр	Значение
Номинальный ток ТТР	120А	150А
Тип выходныхсиловых элементов	SCR - тиристор
Тип коммутируемой сети	Однофазная; Трехфазная²
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	120 A	150A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	2000 А	2600 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	1200 VAC (12 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,34 °С/ Вт	0,27 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	8700 А²с	13600 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серииBDH-хх44.ZD3(≤ 150 А)

Параметр	Значение
Номинальный ток ТТР	100А	120 А	150А
Тип выходных силовых элементов	SCR - тиристор
Тип коммутируемой сети	Однофазная; Трехфазная³
Вид коммутируемого тока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	100 A	120A	150 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	1800 А	2000 А	2600 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	1100 VAC (11 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,39 °С/ Вт	0,34 °С/ Вт	0,27 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	7200 А²с	9800 А²с	12800 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

3 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серииBDH-хх44.ZD3(≤ 150 А)

Параметр	Значение
Номинальный ток ТТР	200А	250А
Тип выходныхсиловых элементов	SCR - тиристор
Тип коммутируемой сети	Однофазная; Трехфазная⁴
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	200 A	250A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	3000 А	3500 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	1100 VAC (11 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,21 °С/ Вт	0,16 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	26500 А²с	45000 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

4 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Общие технические характеристики ТТР серий SBDH / BDH-хх44.ZD3

Параметр	Значение
Температура окружающей среды	-30…+70 °С
Охлаждение	Воздушное
Материал основания	Медь никелированная
Индикация наличия управляющего сигнала	Светодиодная
Тип монтажа	Крепление винтами на плоскость на радиатор с вентилятором
Масса	≤ 180 г для серии SBDH-хх44.ZD3 ≤ 235 г для серии BDH-хх44.ZD3

Модификации и номинальные токи ТТР серий SBDH / BDH-хх44.ZD3

Модификация ТТР	Номинальный ток реле
SBDH-хх44.ZD3
SBDH-6044.ZD3	60 A
SBDH-8044.ZD3	80 A
SBDH-10044.ZD3	100 A
SBDH-12044.ZD3	120 A
SBDH-15044.ZD3	150 A
BDH-хх44.ZD3
BDH-10044.ZD3	100 A
BDH-12044.ZD3	120 A
BDH-15044.ZD3	150 A
BDH-20044.ZD3	200 A
BDH-25044.ZD3	250 A
