Серия HDH-xx44.ZD3

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > HD МD HТ KSD FSD RSN Твердотельные реле KIPPRIBOR > Серия HDH-xx44.ZD3

Однофазные общепромышленные тиристорные переключатели переменного тока (твердотельные реле) серии HDH предназначены для коммутации силовых электрических цепей мощных общепромышленных нагрузок в однофазной или трехфазной сети.

Особенности коммутации нагрузки твердотельных реле серии HDH-xx44.ZD3

Коммутация мощной резистивной нагрузки до 90 А;
- индуктивной нагрузки до 12 А;
- максимально допустимый ток нагрузки до 120 А.
Диапазон управляющего сигнала 3…32 VDC;
Широкий диапазон коммутируемого напряжения 40…440 VAC;
Высокое максимальное пиковое напряжение (9 класс, 900VAC);
Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
Переключение в «нуле» минимизирует коммутационные помехи;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серии HDH-xx44.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода. Наиболее современным решением сегодня является применение особых выходных элементов – тиристоров SCR-типа – полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связанную с медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания с высокой теплопроводностью и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

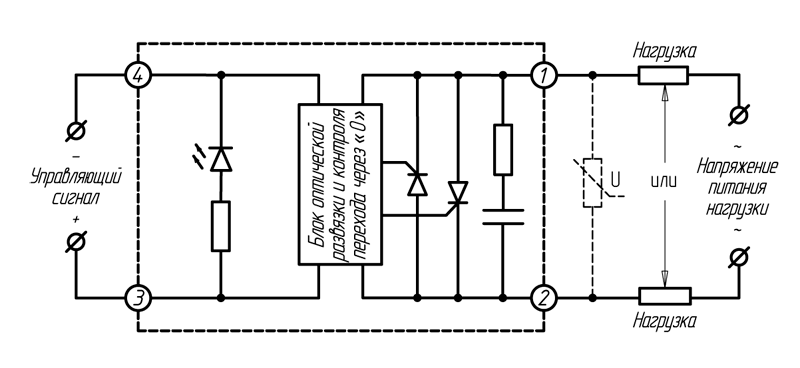

Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.

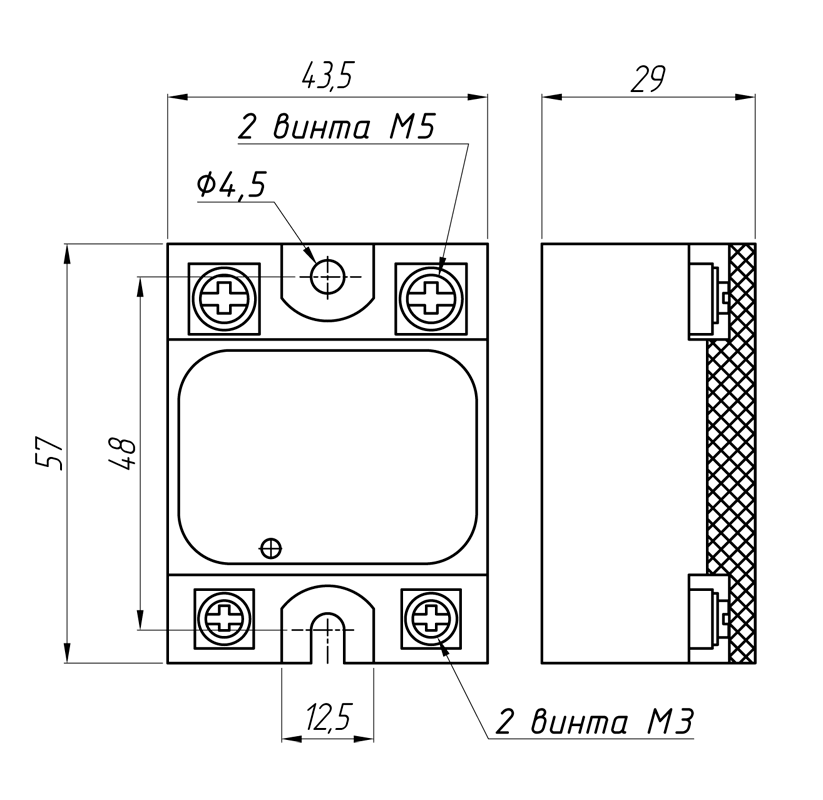

Корпусные особенности твердотельных реле серии HDH-xx44.ZD3

Стандартный для рынка ТТР типоразмер корпуса;
Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании*;
Полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

*ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.

Технические характеристики тиристорных переключателей серии HDH-хх44.ZD3

Характеристики входной цепи ТТР серииHDH-хх44.ZD3

Параметр	Значение
Модель ТТР	HDH-хх44.ZD3
Тип управляющего сигнала	Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала	3…32 VDC
Напряжение гарантированного включения	≥ 3 VDC
Напряжение гарантированного выключения	≤ 1 VDC
Ток потребления цепи управления	≤ 18 мА (±0,5 мА)
Время включения	≤ 10 мс при f=50 Гц
Время выключения	≤ 10 мс при f=50 Гц
Максимальная частота переключения	≤ 50 Гц при f=50 Гц

Характеристики выходной цепи ТТР серииHDH-хх44.ZD3 (≤ 80 А)

Параметр	Значение
Номинальный ток ТТР	60А	80А
Тип выходныхсиловых элементов	SCR - тиристор
Тип коммутируемой сети	Однофазная; Трехфазная¹
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	60 A	80A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	880 А	1200 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,65 °С/ Вт	0,49 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	2400 А²с	4000 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серии HDH-хх44.ZD3 (≥ 100 А)

Параметр	Значение
Номинальный ток ТТР	100А	120А
Тип выходныхсиловых элементов	SCR - тиристор
Тип коммутируемой сети	Однофазная; Трехфазная²
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	100 A	120A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	1600 А	1800 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,39 °С/ Вт	0,34 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	6000 А²с	8500 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Общие технические характеристики ТТР серииHDH-хх44.ZD3

Параметр	Значение
Температура окружающей среды	-30…+70 °С
Охлаждение	Воздушное
Материал основания	Медь никелированная
Индикация наличия управляющего сигнала	Светодиодная
Тип монтажа	Крепление винтами на плоскость на радиатор с вентилятором
Масса	≤ 150 г

Модификации и номинальные токи ТТР серииHDH-хх44.ZD3

Модификация ТТР	Номинальный ток нагрузки
HDH-6044.ZD3	60 A
HDH-8044.ZD3	80 А
HDH-10044.ZD3	100 А
HDH-12044.ZD3	120 А
