Серия HD-хх25.DD3

 Однофазные твердотельные реле KIPPRIBOR этой серии предназначены для коммутации цепей питания резистивной или индуктивной нагрузки постоянного тока, а также для усиления сигнала при подключении нескольких ТТР к одному регулирующему прибору с небольшой нагрузочной способностью его выхода

Особенности коммутации нагрузки для твердотельных реле серии HD-xx25.DD3

  • коммутация (зависит от модификации, подробнее см. таблицу токов нагрузки):
    • резистивной нагрузки до 30 А (рекомендуемый диапазон);
    • индуктивной нагрузки до 4 А (рекомендуемый диапазон);
    • максимально допустимый ток нагрузки до 40 А;
  • управляющий сигнал 5…32 VDC;
  • коммутируемое напряжение 12…250 VDC;
  • рекомендуемые области применения:
  • нагрузка резистивного типа: широко применяются для коммутации цепей на подвижном автотранспорте и оборудовании с аккумуляторным питанием: в электрокарах, аттракционных машинах, ж/д транспорте, автобусах, троллейбусах, трамваях, автофургонах, рефрижераторах и пр.;
  • нагрузка индуктивного типа: катушки клапанов, электромагниты и пр. соленоиды;
  • возможность использования в качестве усилителя сигнала при подключении нескольких ТТР к одному регулирующему прибору с небольшой нагрузочной способностью его выхода;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серии HD-xx25.DD3

  • Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента;
  • Транзисторный выходной силовой элемент обеспечивает высокую надежность коммутации в заданном диапазоне токов нагрузки при сохранении лучшего соотношения цена/качество.

Корпусные особенности твердотельных реле серий HD-xx25.DD3

  • Стандартный для рынка ТТР типоразмер корпуса;
  • Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже коротком замыкании*;
  • Полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

*ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.

Технические характеристики реле серии HD-хх25.DD3

Характеристики входной цепи ТТР серии HD-хх25.DD3

Параметр

Значение

Модель ТТР

HD-хх25.DD3

Тип управляющего сигнала

Дискретный сигнал напряжения

Диапазон напряжения управляющего сигнала

5…32 VDC

Напряжение гарантированного включения

≥ 5VDC

Напряжение гарантированного выключения

≤ 1 VDC

Ток потребления цепи управления

≤ 31,5 мА (±0,5 мА)

Время включения

≤ 5 мс

Время выключения

≤ 5 мс

Максимальная частота переключения

≤ 100 Гц

Характеристики выходной цепи ТТР серииHD-хх25.DD3

Параметр

Значение

Номинальный ток ТТР

10А

25А

40А

Тип выходных
силовых элементов

Транзисторы

Тип коммутируемой сети

Однофазная

Вид коммутируемого
тока

Постоянный

Минимальный коммутируемый ток

0,002 А

Максимальный коммутируемый ток

10 A

25 A

40 A

Ток утечки в закрытом состоянии

≤ 1 мА

Скорость нарастания тока (di/dt)

100 А/мкс

Максимальный импульс тока во включенном состоянии (≤ 10мс)

90 А

250 А

380 А

Диапазон напряжения питания нагрузки

12...250 VDC

Максимальное пиковое напряжение

400 VDC (4 класс)

Тепловое сопротивление
переход – основание (Rthjc)

2,21 °С/ Вт

1,48 °С/ Вт

1,26 °С/ Вт

Падение напряжения в коммутируемой
цепи во включенном состоянии

≤ 1,2V

Скорость нарастания напряжения
в закрытом состоянии (dV/dt)

1000 В/мкс

Сопротивление во включенном состоянии

70 мОм

50 мОм

40 мОм

Электрическая прочность изоляции
(цепь упр. / вых. цепь)

2500 V в течение 1 минуты

Электрическая прочность изоляции
(корпус / вх. цепь)

2500 V в течение 1 минуты

Электрическая прочность изоляции
(корпус / вых. цепь)

2500 V в течение 1 минуты

Сопротивление изоляции

500 МОм (при 500 VDC)

Общие технические характеристики ТТР серииHD-хх25.DD3

Параметр

Значение

Температура окружающей среды

-30…+70 °С

Охлаждение

Воздушное

Материал основания

Медь никелированная

Индикация наличия управляющего сигнала

Светодиодная

Тип монтажа

Крепление винтами на плоскость или радиатор охлаждения

Масса

≤ 150 г

Модификации и номинальные токи ТТР серииHD-хх25.DD3

Модификация ТТР

Номинальный ток нагрузки

HD-1025.DD3

10 A

HD-2525.DD3

25 A

HD-4025.DD3

40 A



Габаритные и установочные размеры

Реле серии HD-хх25.DD3

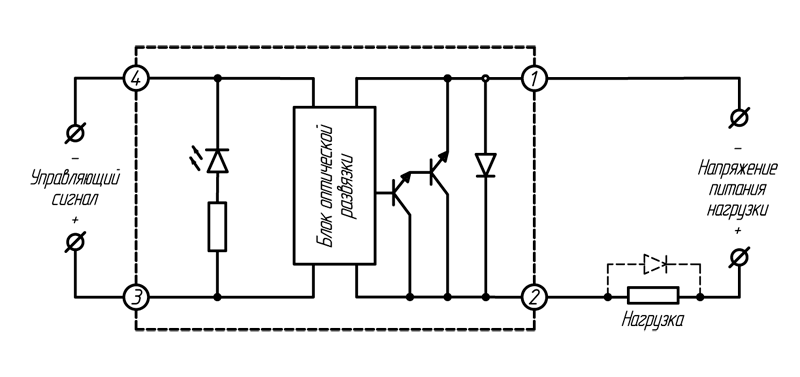

Схема подключения

Реле серии HD-хх25.DD3
