Серии HT-хх44.ZD3 и HT-хх44.ZA2

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > HD МD HТ KSD FSD RSN Твердотельные реле KIPPRIBOR > Серии HT-хх44.ZD3 и HT-хх44.ZA2

Трехфазные общепромышленные тиристорные переключатели (твердотельные реле) KIPPRIBOR этих серий предназначены для коммутации трехфазной либо трех однофазных цепей питания резистивной нагрузки. В отличии от большинства распространенных трехфазных переключателей обеспечивают одновременную коммутацию по каждой из 3-х фаз.

Особенности коммутации нагрузки для серий HT-xx44.ZD3 и HT-xx44.ZA2

Коммутация резистивной нагрузки: до 90 А для HT-хх44.ZD3 / до 60 А для HT-хх44.ZA2;
- максимально допустимый ток нагрузки до 120 А.

ВАЖНО! Для коммутации нагрузки свыше 90 А рекомендуется использовать мощные ТТР (ТППТ) серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 (по одному для каждой из 3-х фаз), они имеют корпус промышленного исполнения и удобный клеммник для присоединения проводов большого сечения.

Управляющие сигналы: 3…32 VDC для HT-xx44.ZD3 / 90…250 VAC для HT-xx44.ZA2;
Широкий диапазон коммутируемого напряжения 40…440 VAC;
Высокое максимальное пиковое напряжение (9 класс, 900VAC);
Коммутация трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»)*;
Возможность коммутации трех независимых цепей с однофазной нагрузкой благодаря наличию элементов коммутации в каждой фазе ТТР*;
Переключение в «нуле» минимизирует коммутационные помехи;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>

* другие известные в России ТППТ имеют всего две коммутируемых фазы, а третья фаза, как правило, зашунтирована перемычкой. Такие реле не позволяют коммутировать однофазную либо трехфазную нагрузку по схеме «Звезда с нейтралью».

Конструктивные особенности твердотельных переключателей (твердотельных реле) серий HT-xx44.ZD3 и HT-xx44.ZA2

Надежная работа ТТР этих серий в заданном диапазоне токов коммутации обеспечивается следующими техническими решениями:

Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента;
Применение различных типов выходных силовых элементов (в зависимости от модификации) гарантируют высокую надежность ТТР при сохранении лучшего соотношения цена/качество.
Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех.

Корпусные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

Специализированный тип корпуса для трехфазного реле;
Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании, в отличие от аналогов других производителей, применяющих более дешевые материалы корпуса для своих реле;
Полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

Технические характеристики тиристорных переключателей переменного тока серий HT-хх44.ZD3 / ZA2

Характеристики входных цепей ТТР серийHT-хх44.ZD3 / ZA2

Параметр	Значение
Модель ТТР	HT-хх44.ZD3	HT-хх44.ZA2
Тип управляющего сигнала	Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала	3…32 VDC	90…250 VAC
Напряжение гарантированного включения	≥ 3 VDC	≥ 90VAC
Напряжение гарантированного выключения	≤ 1 VDC	≤ 10 VAC
Ток потребления цепи управления	≤ 22 мА (±0,5 мА)	≤ 35 мА
Время включения	≤ 10 мс при f=50 Гц	≤ 10мс
Время выключения	≤ 10 мс при f=50 Гц	≤ 40мс
Максимальная частота переключения	≤ 50 Гц при f=50 Гц	≤ 20 Гц при f=50 Гц

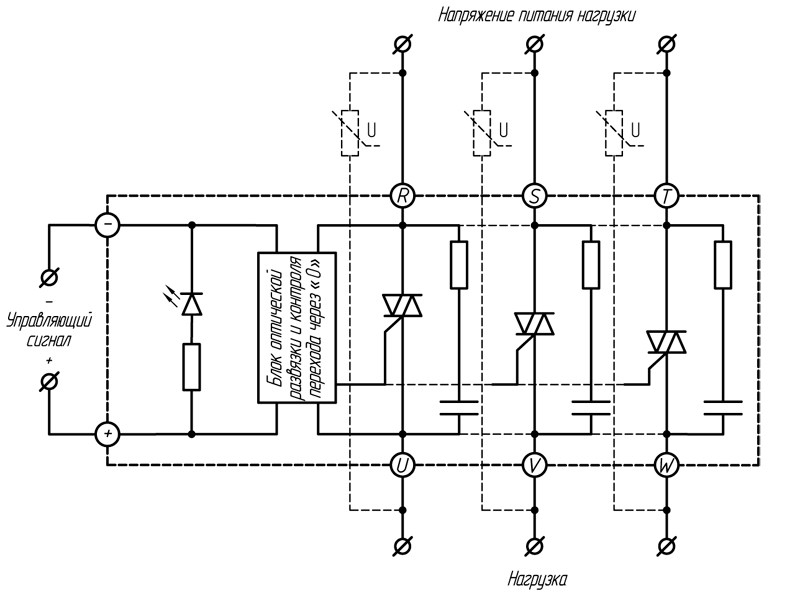

Характеристики выходной цепи ТТР серииHT-хх44.ZD3 (≤ 40 А)

Параметр	Значение
Номинальный ток ТТР	10А	25А	40А
Тип выходных силовых элементов	Симисторы (TRIAC)
Тип коммутируемой сети	Однофазная (три группы); Трехфазная по схеме «Звезда», «Звезда с нейтралью», «Треугольник»
Вид коммутируемого тока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	10 A	25 A	40 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	120 А	300 А	410 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	2,23 °С/ Вт	1,27 °С/ Вт	1,15 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	85 А²с	450 А²с	840 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

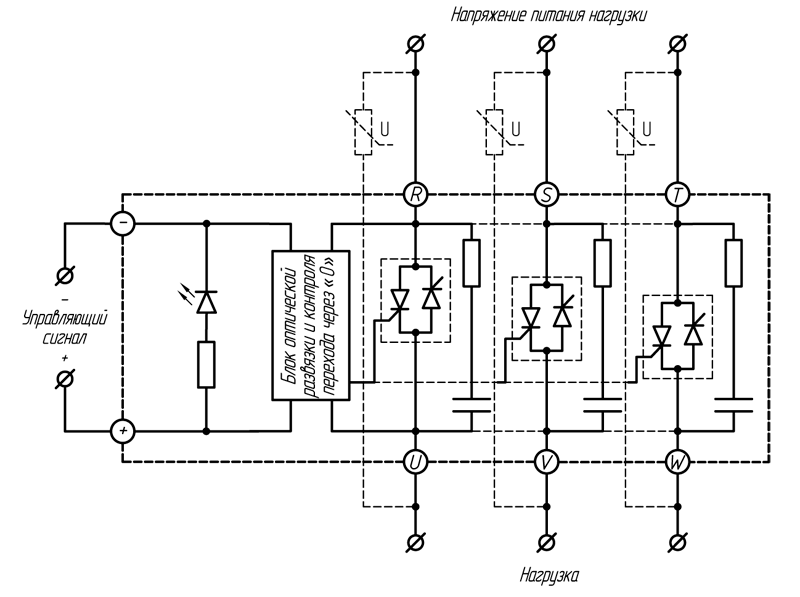

Характеристики выходной цепи ТТР серииHT-хх44.ZD3 (60 и 80 А)

Параметр	Значение
Номинальный ток ТТР	60А	80А
Тип выходныхсиловых элементов	Тиристоры
Тип коммутируемой сети	Однофазная (три группы); Трехфазная по схеме «Звезда», «Звезда с нейтралью», «Треугольник»
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	60 A	80A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	780 А	1000 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,67 °С/ Вт	0,52 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	1800 А²с	3200 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

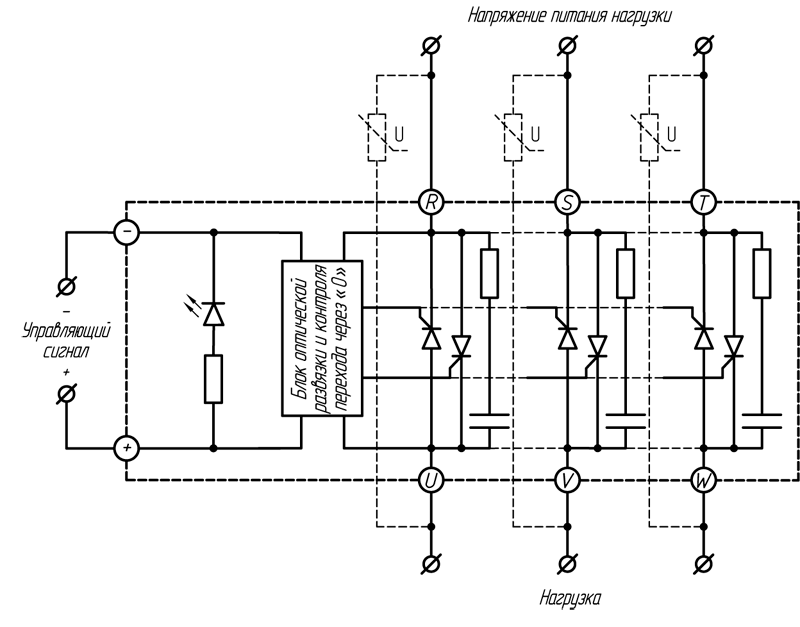

Характеристики выходной цепи ТТР серииHT-хх44.ZD3 (≥ 100 А)

Параметр	Значение
Номинальный ток ТТР	100А	120А
Тип выходныхсиловых элементов	SCR - тиристоры
Тип коммутируемой сети	Однофазная (три группы); Трехфазная по схеме «Звезда», «Звезда с нейтралью», «Треугольник»
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	100 A	120A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	1600 А	1800 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,41 °С/ Вт	0,34 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	5000 А²с	7200 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

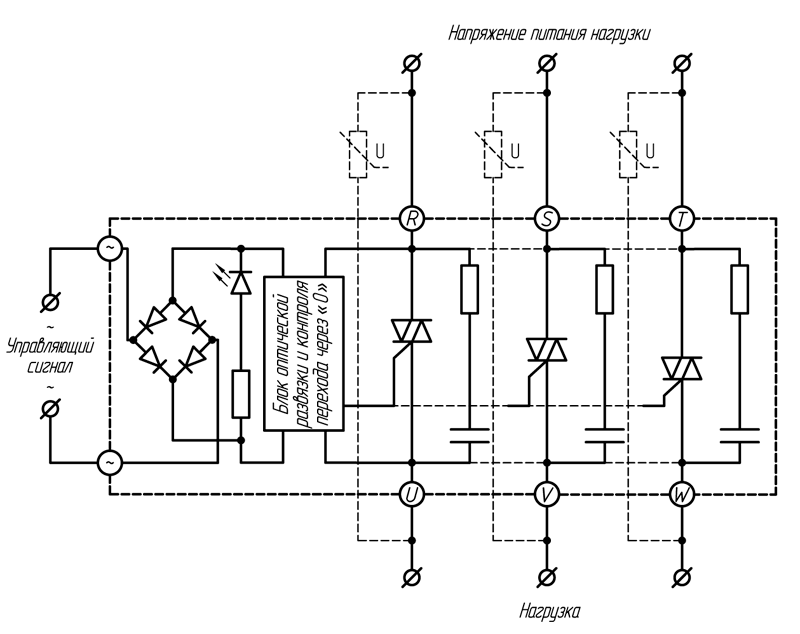

Характеристики выходной цепи ТТР серииHT-хх44.ZA2(≤ 40 А)

Параметр	Значение
Номинальный ток ТТР	10А	25А	40А
Тип выходных силовых элементов	Симисторы (TRIAC)
Тип коммутируемой сети	Однофазная (три группы); Трехфазная по схеме «Звезда», «Звезда с нейтралью», «Треугольник»
Вид коммутируемого тока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	10 A	25 A	40 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	120 А	300 А	410 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	2,23 °С/ Вт	1,27 °С/ Вт	1,15 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	85 А²с	450 А²с	840 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

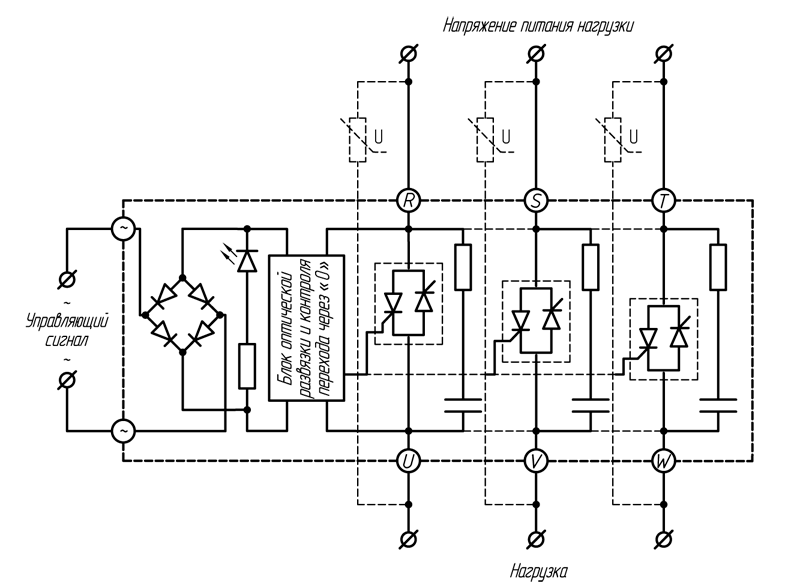

Характеристики выходной цепи ТТР серииHT-хх44.ZA2 (60 и 80 А)

Параметр	Значение
Номинальный ток ТТР	60А	80А
Тип выходныхсиловых элементов	Тиристоры
Тип коммутируемой сети	Однофазная (три группы); Трехфазная по схеме «Звезда», «Звезда с нейтралью», «Треугольник»
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	60 A	80A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	780 А	1000 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,67 °С/ Вт	0,52 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	1800 А²с	3200 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHT-хх44.ZA2 (≥ 100 А)

Параметр	Значение
Номинальный ток ТТР	100А	120А
Тип выходныхсиловых элементов	Тиристоры
Тип коммутируемой сети	Однофазная (три группы); Трехфазная по схеме «Звезда», «Звезда с нейтралью», «Треугольник»
Вид коммутируемоготока	Переменный
Вид коммутации:	С контролем перехода через «0»
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	100 A	120A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	1600 А	1800 А
Диапазон напряжения питания нагрузки	40...440 VAC
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,41 °С/ Вт	0,34 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	5000 А²с	7200 А²с
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

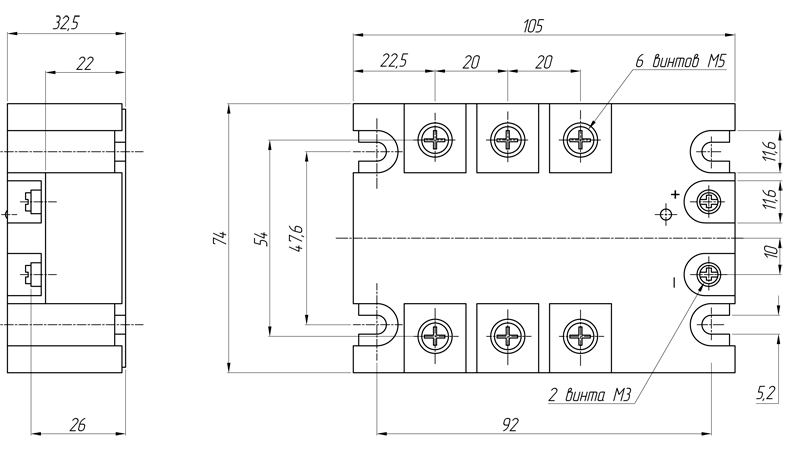

Общие технические характеристики ТТР серииHT-хх44.ZD3 / ZA2

Параметр	Значение
Температура окружающей среды	-30…+70 °С
Охлаждение	Воздушное
Материал основания	Медь никелированная
Индикация наличия управляющего сигнала	Светодиодная
Тип монтажа	Крепление винтами на плоскость или радиатор охлаждения
Масса	≤ 540 г

Модификации и номинальные токи ТТР серийHT-хх44.ZD3 / ZA2

Модификация ТТР	Номинальный ток нагрузки
HT-хх44.ZD3
HT-1044.ZD3	10 A
HT-2544.ZD3	25 A
HT-4044.ZD3	40 A
HT-6044.ZD3	60 A
HT-8044.ZD3	80
HT-10044.ZD3	100
HT-12044.ZD3	120 A
HT-хх44.ZA2
HT-1044.ZA2	10 A
HT-2544.ZA2	25 A
HT-4044.ZA2	40 A
HT-6044.ZA2	60 A
HT-8044.ZA2	80
HT-10044.ZA2	100
HT-12044.ZA2	120 A
