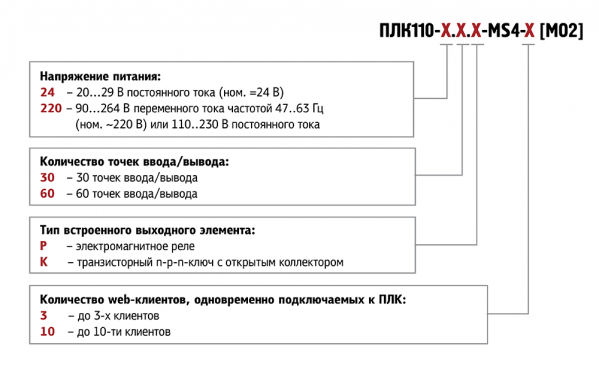

ПЛК110 [М02] контроллер с исполнительной средой MasterSCADA 4D

Количество входов

18

36

Количество выходов

12

24

RS-485

2

2

RS-232

1

1

RS-232-Debug

1

1

Ethernet 100 Base-T

1

1

USB B - USB-RNDIS

1

1

Питание

Напряжение питания:

ПЛК110-24.Х.Х-Х

ПЛК110-220.Х.Х-Х

от 9 до 30 В постоянного тока при Т > минус 20 °С,

от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С  (номинальное 12 или 24 В) * ;

от 90 до 264 В переменного тока, либо постоянного тока (номинальное 120/230 В)

Потребляемая мощность, не более:

ПЛК110-24.Х.Х-Х, Вт

ПЛК110-220.Х.Х-Х, ВА

28

41

31

45

Параметры встроенного источника питания:

ПЛК110-24.Х.Х-Х, Вт

ПЛК110-220.Х.Х-Х, ВА

Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА;

Выходное напряжение 24 В ± 4 %, ток не более 400 мА

Цифровые (дискретные) входы

Количество входов

18

36

Тип входов по ГОСТ Р 51841–2001

1

Напряжение «логического нуля», В

минус 3 … 5

Максимальный ток «логического нуля», мА

2

Напряжение «логической единицы», В

15…30

Максимальный ток «логической единицы», мА

9 (при 30 В)

Минимальная длительность импульса, воспринимаемого дискретным входом:

- для обычных входов, мс

- для быстродействующих

1,6 (меандр)

см. таблицу 3.1

Подключаемые входные устройства

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1;

– трехпроводные датчики, имеющие на выходе транзистор n-p-n или pnp–типа с открытым коллектором;

– дискретные сигналы с напряжением до 30 В.

Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)

Количество релейных выходных каналов

12

24

Максимальный ток, коммутируемый контактами реле, А, не более

3

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, мс, не более

10 (выходы DО1…DО12)

10 (выходы DО1…DО24)

Суммарный максимальный ток нагрузки группы реле, А:

COM1-COM2

COM3

COM4

COM5

COM6

COM7-COM10

3

3

3

12

12

-

3

3

3

2,5

6

12

Механический ресурс реле

– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке;

– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной.

Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)

Количество транзисторных выходных каналов

 12

 24

Максимальный ток транзисторного выхода, мА, не болеt

 400 (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000)

Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)

 SMBJ40A (напряжение срабатывания  от 44,4 В до 49,1 В)

Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», мс, не более

 5 (выходы DО5…DО12)

 5 (выходы DО5…DО24)

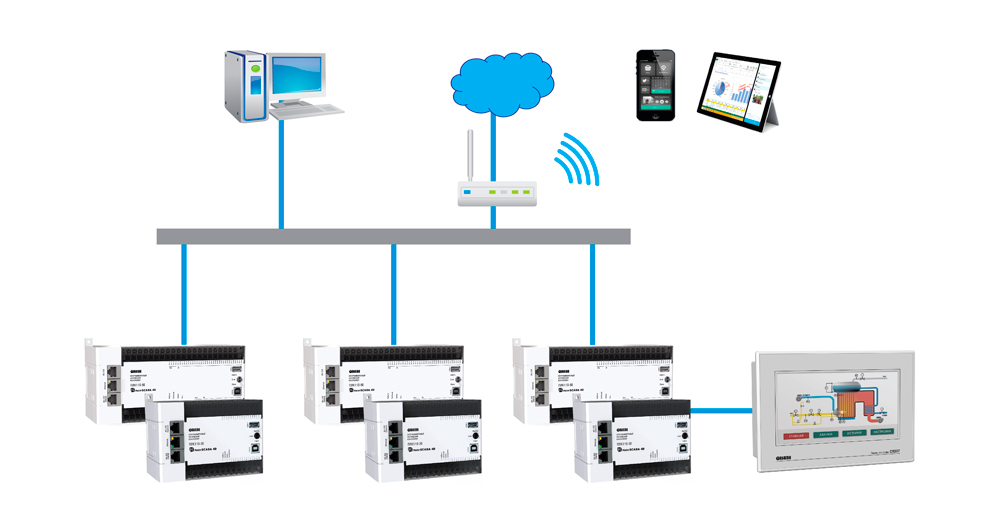

Интерфейсы связи (дополнительные параметры см. таблицу 2.2), количество

RS-485

2

RS-232

1

RS-232-Debug

1

Ethernet 100 Base-T

1

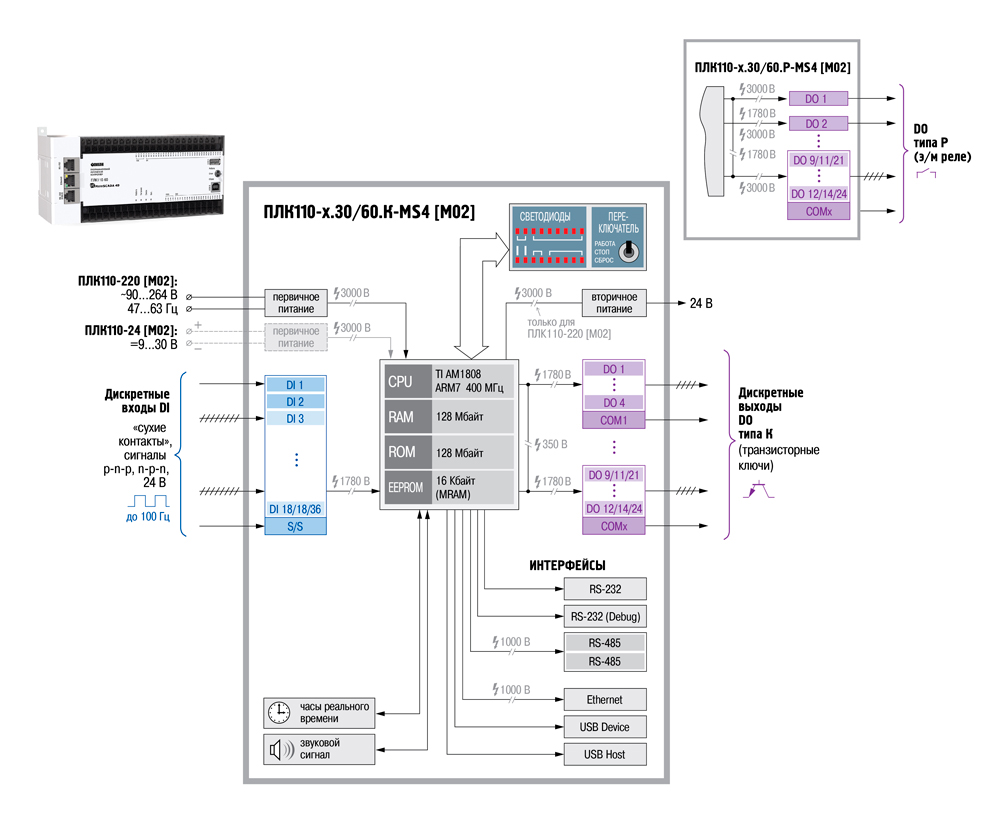

Ресурсы и дополнительное оборудование

Центральный процессор

RISC-процессор Texas Instruments Sitara AM1808

Объем оперативной памяти (тип памяти)

128 (SDRAM)

Объем энергонезависимой памяти (тип памяти)

 128 Мб доступно для хранения файлов и архивов

Объем Retain-памяти (тип памяти)

 128 кб (MRAM)

Время выполнения пустого цикла

 – Установленное по умолчанию (стабилизированное) –  1 мс (настраивается в окне задачи – основная задача) ПО MasterScada4D.

Дополнительное оборудование

 – Часы реального времени с собственным батарейным питанием погрешность хода:

 при температуре +25 °С – не более 5 секунд в сутки;

 при температуре минус 40 °С – не более 20 секунд в сутки;

– Встроенный источник выдачи звукового сигнала;
