ПЛК154 контроллер для малых систем автоматизации с AI/DI/DO/AO

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > СПК ПЛК Модули Системы автоматизации > Программируемый логический контроллер ОВЕН ПЛК 154

Добавить в корзину

Контроллер ОВЕН ПЛК 154 предназначен

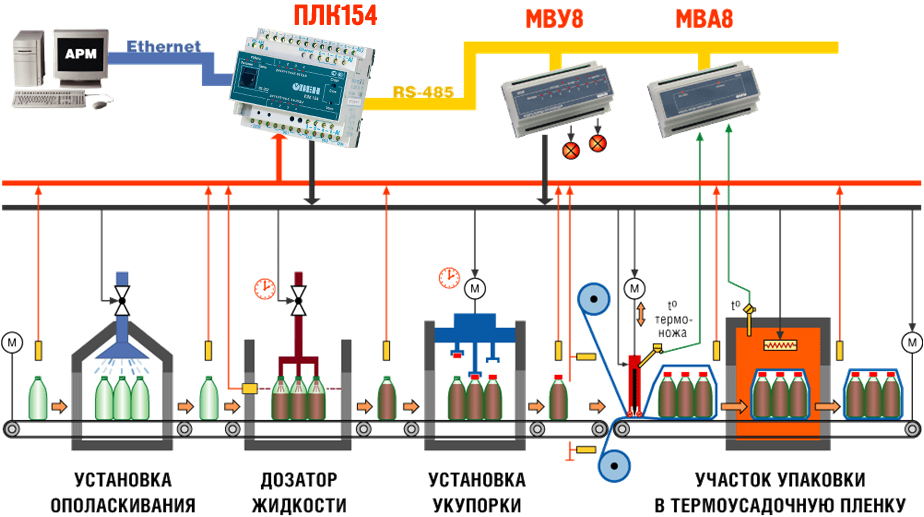

Для создания систем управления малыми и средними объектами
Построение систем диспетчеризации

Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

Программное обеспечение ОВЕН ПЛК 154.

Конструктивные особенности ОВЕН ПЛК 154

Контроллер выполнен в компактном DIN-реечном корпусе.

Расширение количества точек вводавывода осуществляется путем подключения внешних модулей вводавывода по любому из встроенных интерфейсов.

Вычислительные ресурсы ОВЕН ПЛК 154

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
большой объем оперативной памяти – 8МБ;
большой объем постоянной памяти – Flash память, 4МБ;
объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Конкурентные преимущества ОВЕН ПЛК 154

Отсутствие ОС, что повышает надежность работы контроллеров
Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, USB Device для программирования контроллера, работающих независимо друг от друга
Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
Широкие возможности самодиагностики контроллера
Встроенные часы реального времени
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
Возможность создавать и сохранять архивы на Flash контроллера
Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
Набор готовых программных модулей, предоставляемых бесплатно

Программирование контроллеров ОВЕН ПЛК 154

Создание программ для контроллеров ОВЕН ПЛК154, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.

Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.

Получить более подробную информацию по системе программирования CoDeSys и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru.

Сервисное программное обеспечение ОВЕН ПЛК154

Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК154 и таргет файлы можно скачать в разделе "Сервисное ПО контроллеров ОВЕН ПЛК 154".

Дополнительные утилиты

Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:

EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CoDeSys.
PLC_IO – утилита для работы с файловой системой контроллера, например записьсчитывание файлов с ПЛК. Работает без CoDeSys

Подробнее узнать про утилиты и скачать их можно на странице Утилиты EasyWorkPLC и PLC_IO.

Так же клиентам доступна утилита, позволяющая произвести обновление встроенного ПО ПЛК без доставки контроллеров в сервис-центр: непосредственно у клиента.

Скачать данную утилиту можно на странице среды программирования CoDeSys.

Документацию по программированию контроллера можно скачать со страницы документации.

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
Modbus TCP	Ethernet 10/100 Mbps	Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей
GateWay (протокол CoDeSys)	RS-232 Ethernet 10/100 Mbps USB-Device	Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys
Mass Storage Device	USB-Device (для ПЛК100)	Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта

Контроллеры ОВЕН ПЛК 154 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК 154. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК 154 (библиотека входит в комплект поставки контроллера).

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания: ПЛК154-24 ПЛК154-220	18... 29 В постоянного тока (номинальное напряжение 24 В) 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность	6 Вт
Индикация передней панели	1 индикатор питания 6 индикаторов состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CoDeSys 1 индикатор работы программы пользователя

Ресурсы

Центральный процессор	32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 МВ
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов	4 МВ*
Размер Retain-памяти	4 кВ**
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	4
Гальваническая изоляция дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход	1 кГц при программной обработке 10 кГц при применении аппаратного счетчика и обработчика энкодера

Дискретные выходы

Количество дискретных выходов	4 э/м реле
Характеристики дискретных выходов	Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
Гальваническая изоляция дискретных выходов	есть, индивидуальная
Электрическая прочность изоляции дискретных выходов	1,5 кВ

Аналоговые входы

Количество аналоговых входов	4
Типы поддерживаемых унифицированных входных сигналов	Напряжение 0...1 В, 0...10 В, -50...+50 мВ Ток 0...5 мА, 0(4)...20 мА Сопротивление 0...5 кОм
Типы поддерживаемых датчиков	Термосопротивления: ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП (R), ТПР (В), ТВР (А-1), ТВР (А-2)
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа: в режиме измерения тока в режиме измерения напряжения 0...10 В	50 Ом Около 10 кОм
Время опроса одного аналогового входа	0,5 с
Предел основной приведенной погрешности измерения аналоговыми входами	0,5 %
Гальваническая изоляция аналоговых входов	отсутствует

Аналоговые выходы

Количество аналоговых выходов	4
Разрядность ЦАП	10 бит
Тип выходного сигнала ПЛК 154-И ПЛК 154-У ПЛК 154-А	Ток 4...20 мА Напряжение 0...10 В Ток 4...20 мА или напряжение 0...10 В
Питание аналоговых выходов	встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов	есть, групповая
Электрическая прочность изоляции аналоговых выходов	1,5 кВ

Интерфейсы связи

Интерфейсы

Ethernet 100 Base-T

RS-232

RS-485

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

ModBus-RTU, ModBus-ASCII

DCON

ModBus-TCP

GateWay (протокол CoDeSys)

Программирование

Среда программирования	CoDeSys 2.3.8.1 (и старше)
Интерфейс для программирования и отладки	RS-232 или Ethernet

*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт

Характеристики дискретных входных сигналов

Модификация контроллера

Сигнал, подаваемый на дискретный вход

Комментарий

ПЛК154-24

29... 17 В* - логическое значение 1

5...0 В* - логическое значение 0

Вход срабатывает при протекающем через него токе величиной не менее 3 мА

ПЛК154-220

С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа

Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом

* Напряжение относительно минусовой клеммы питания

Характеристики встроенных выходных элементов

Обозначение при заказе	Наименование	Характеристики
И	Цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Сопротивление нагрузки от 0 до 900 Ом
У	Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Сопротивление нагрузки от 2 кОм
А	Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"	Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения

Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Наименование	Диапазон измерений
Термопреобразователи сопротивления (по ГОСТ 6651- 94)
ТСМ (Cu 50) W100 = 1,4260		-50 °С...+200 °С
ТСМ (50М) W100 = 1,4280		-190 °С...+200 °С
ТСП (Pt 50) W100 = 1,3850		-200 °С...+750 °С
ТСП (50П) W100 =1,3910		-200 °С...+750 °С
ТСМ (Cu 100) W100 =1,4260		-50 °С...+200 °С
ТСМ (100М) W100 =1,4280		-190 °С...+200 °С
ТСП (Pt 100) W100 =1,3850		-200 °С...+750 °С
ТСП (100П) W100 =1,3910		-200 °С...+750 °С
ТСН (100Н) W100=1,6170		-60 °С...+180 °С
ТСМ (Cu 500) W100 =1,4260		-50 °С...+200 °С
ТСМ (500М) W100 =1,4280		-190 °С...+200 °С
ТСП (Pt 500) W100 =1,3850		200 °С...+750 °С
ТСП (500П) W100 =1,3910		-200 °С...+750 °С
ТСН (500Н) W100 =1,6170		-60 °С...+180 °С
ТСМ (Cu 1000) W100 =1,4260		-50 °С...+200 °С
ТСМ (1000М) W100 =1,4280		-190 °С...+200 °С
ТСП (Pt 1000) W100 =1,3850		-200 °С...+750 °С
ТСП (1000П) W100 =1,3910		-200 °С...+750 °С
ТСН (1000Н) W100 =1,6170		-60 °С...+180 °С
Термопары (по ГОСТ Р 8.585-2001)
ТХК (L)		-200 °С...+800 °С
ТЖК (J)		-200 °С...+1200 °С
ТНН (N)		-200 °С...+1300 °С
ТХА (K)		-200 °С...+1300 °С
ТПП (S)		0 °С...+1600 °С
ТПП (R)		0 °С...+1600 °С
ТВР (А-1)		0 °С...+2500 °С
ТВР (А-2)		0 °С...+1800 °С
ТВР (А-3)		0 °С...+1600 °С
ТМК (Т)		-200 °С...+400 °С
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ 26.011-80)
0...5,0 мА		0...100 %
0...20,0 мА		0...100 %
4,0...20,0 мА		0...100 %
-50,0...+50,0 мВ		0...100 %
0...1,0 В		0...100 %
0...10,0 В		0...100 %
Датчики сопротивления
0... 5000 Ом		0...100 %

Модификации

Элементы индикации и управления

ОВЕН ПЛК154. Интерфейс

	Светодиодная индикация: – наличия питания; – работы программы; – наличия связи со средой программирования CoDeSys; – состояния дискретных входов; – состояния дискретных выходов.
	Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере
	Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом)

Схемы подключения

Схема подключения питания, дискретных входов и выходов ПЛК154

Схемы подключения датчиков ко входам ПЛК154


Схема подключения датчиков к дискретным входам ПЛК154	Схема подключения датчиков к аналоговым входам ПЛК154
