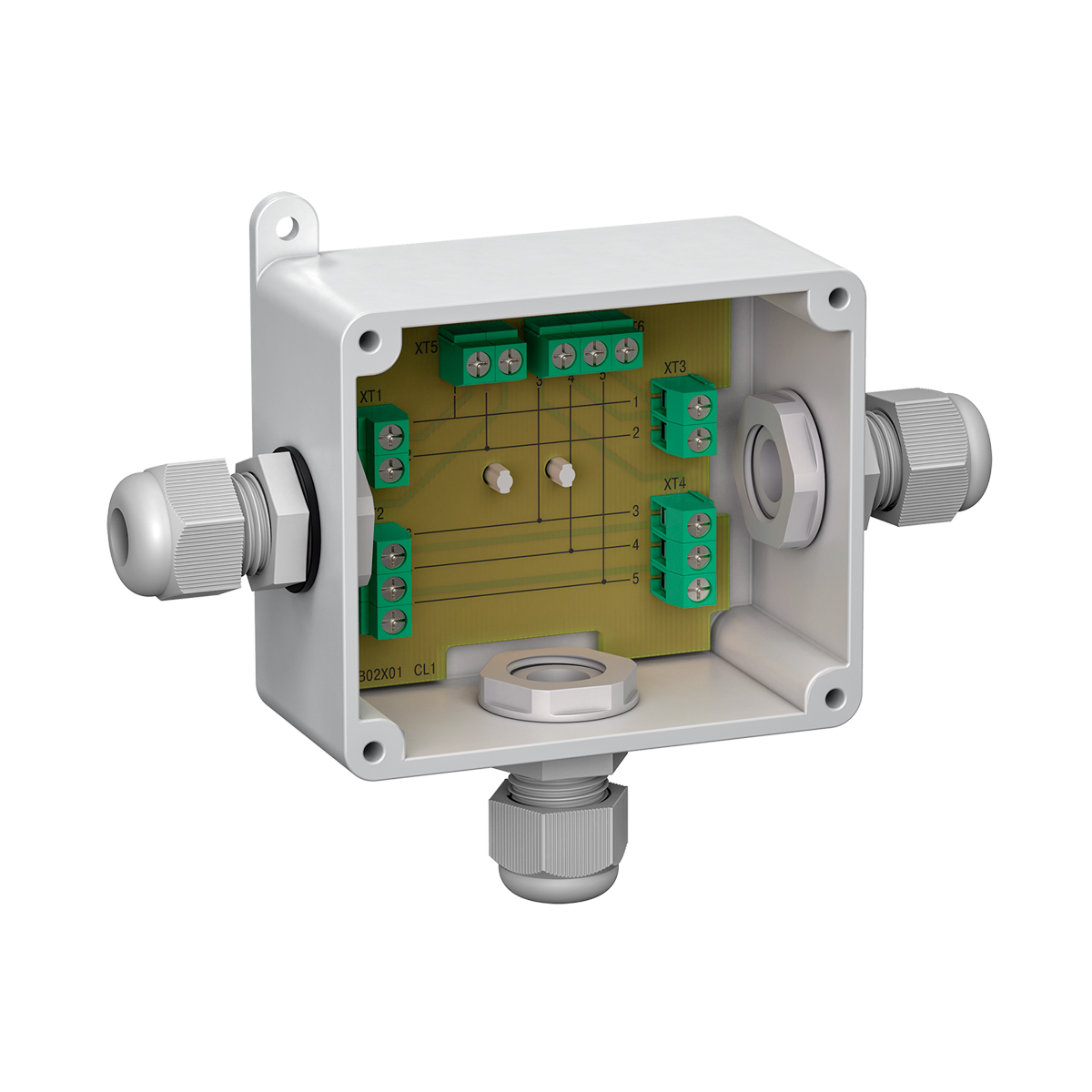

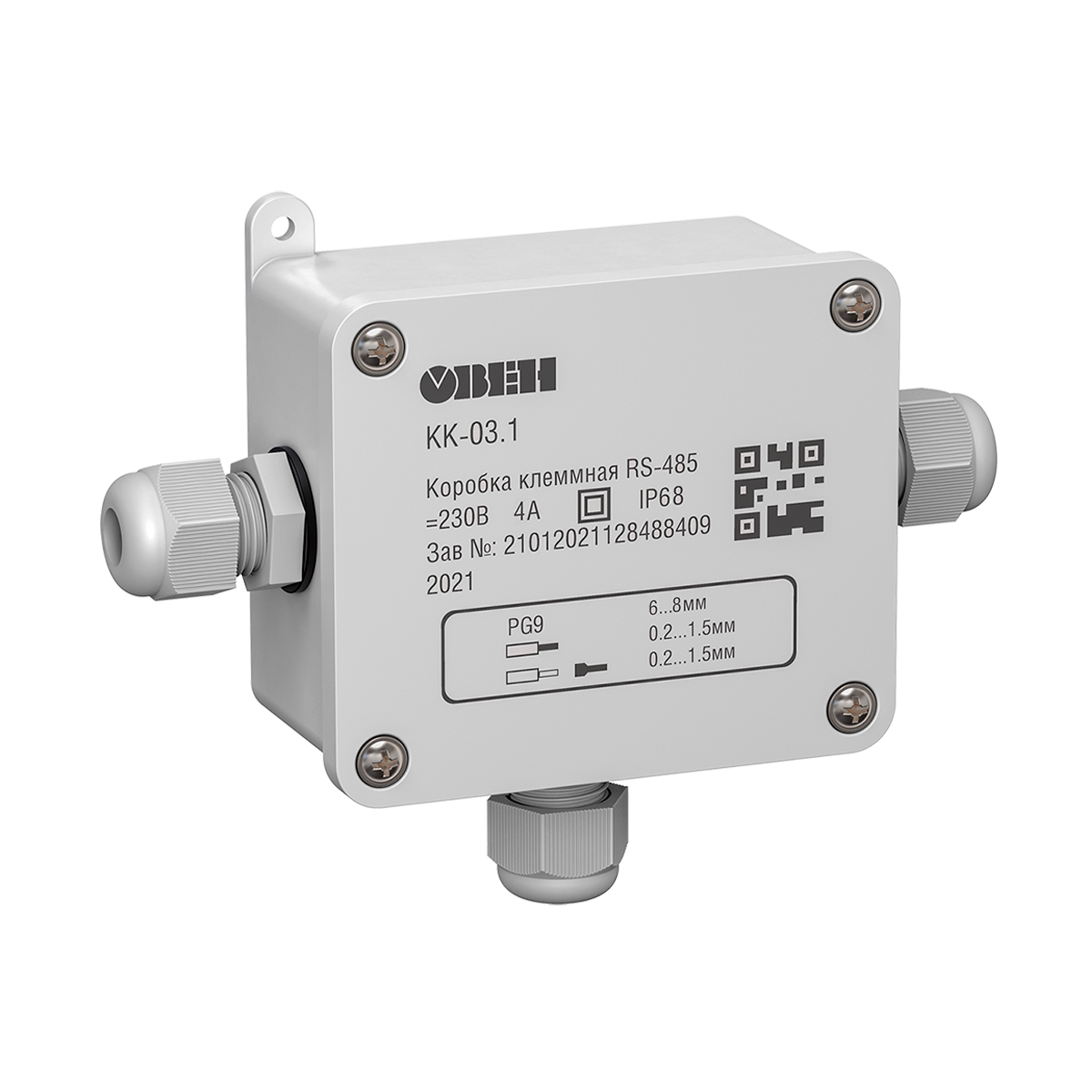

КК-03 предназначена для разветвления кабелей интерфейса RS-485, а также сетей 230 В с номинальными токами не более 4 А на предприятиях различных отраслей промышленности и сельского хозяйства.
Разветвитель интерфейса изготавливается в герметичном корпусе со степенью защиты IP68 согласно ГОСТ 14254.
Коробки клеммные RS-485 модели КК-03 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждены декларацией о соответствии ЕАС.
Технические характеристики
|
Характеристика |
Значение |
|
|
КК-03.1 |
КК-03.2 |
|
|
Номинальное напряжение коммутируемых цепей переменного тока (АС) |
120/230 В (45 Гц ... 65 Гц) |
|
|
Номинальное напряжение коммутируемых цепей постоянного тока (DС) |
230 В |
|
|
Максимальное значение тока коммутируемых цепей, не более |
4 А |
|
|
Максимальное значение сопротивления контакта, не более |
12 мОм |
|
|
Количество вводов |
3 |
|
|
Количество коммутируемых проводов |
5 |
6 |
|
Тип контакта |
Винтовой |
Пружинный (Push-in, 90º) |
|
Диаметр наружной оболочки подводимого кабеля |
6 … 8 мм |
|
|
Сечение подключаемых проводов |
0,2 … 1,5 мм2 |
|
|
Электрическая прочность изоляции между подсоединяемым кабелем и корпусом, не менее (АС) |
3000 В |
|
| Степень защиты по ГОСТ 14254 | IP68 | |
Рекомендации по подключению клеммных коробок КК-03 к RS-485
Плюсы таких ответвлений:
- Удобство разводки линии связи, так как не во все датчики есть возможность завести несколько кабелей.
- Осуществление быстрого выборочного подключения/отключения от основной магистрали датчиков и приборов в процессе работы.
Слишком длинное ответвление может вызывать рассогласование и отражение сигнала.
Рекомендации по расчёту длины ответвления от пассивного Т-образного разветвителя, которым является КК-03, описаны в спецификации и руководстве по внедрению MODBUS по последовательной линии V1.02 в пункте 3.4.3 (MODBUS over serial line specification and implementation guide V1.02):
Отводы от магистрального кабеля не должны быть длиннее 20 м. При использовании многопортового пассивного разветвителя с N-отводами длина каждого отвода не должна превышать значения 40/N м.
Рассмотрим пример:

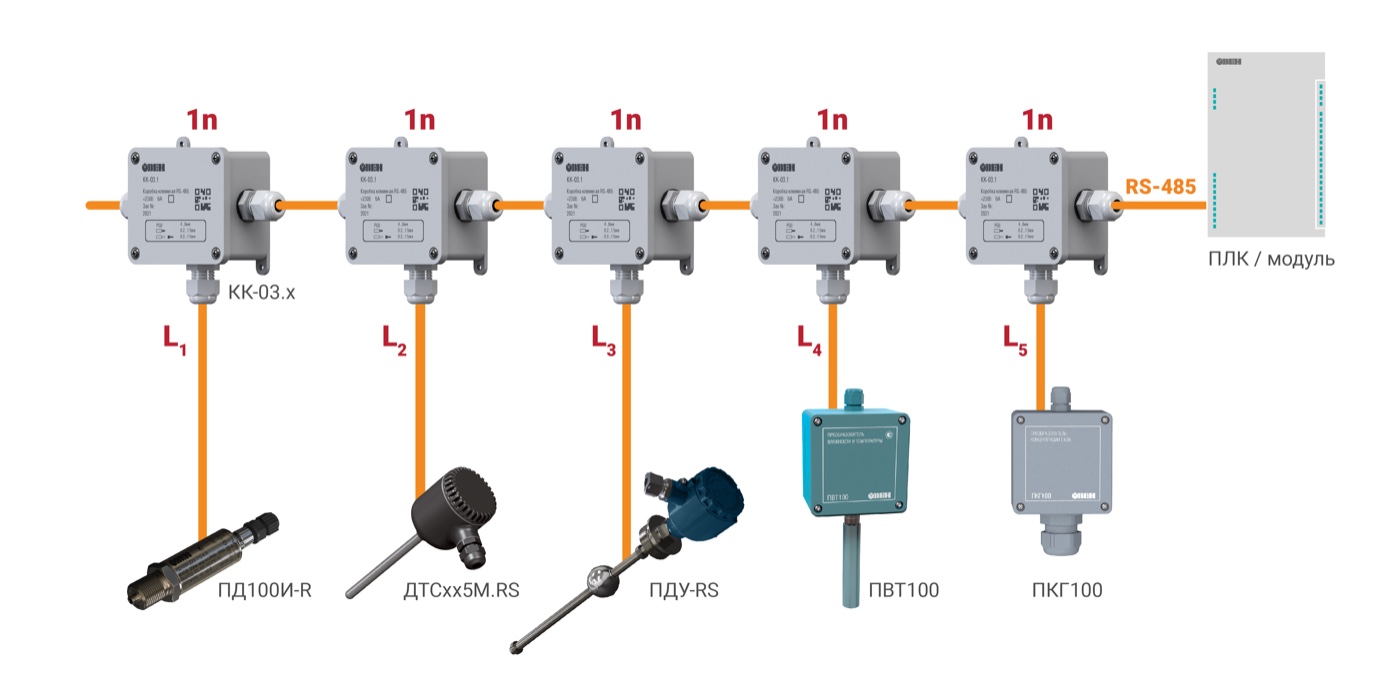

Из рисунка мы видим, что у нас на общей магистрали установлено 5 коробок КК-03 и от каждой по 1 ответвлению на датчик, получается n = 5.
40/5 = 8 метров не должна превышать длина каждого ответвления L1, L2, L3, L4 и L5.

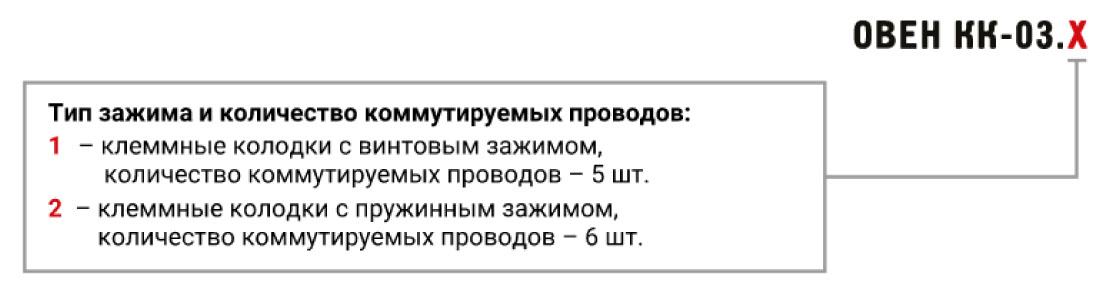

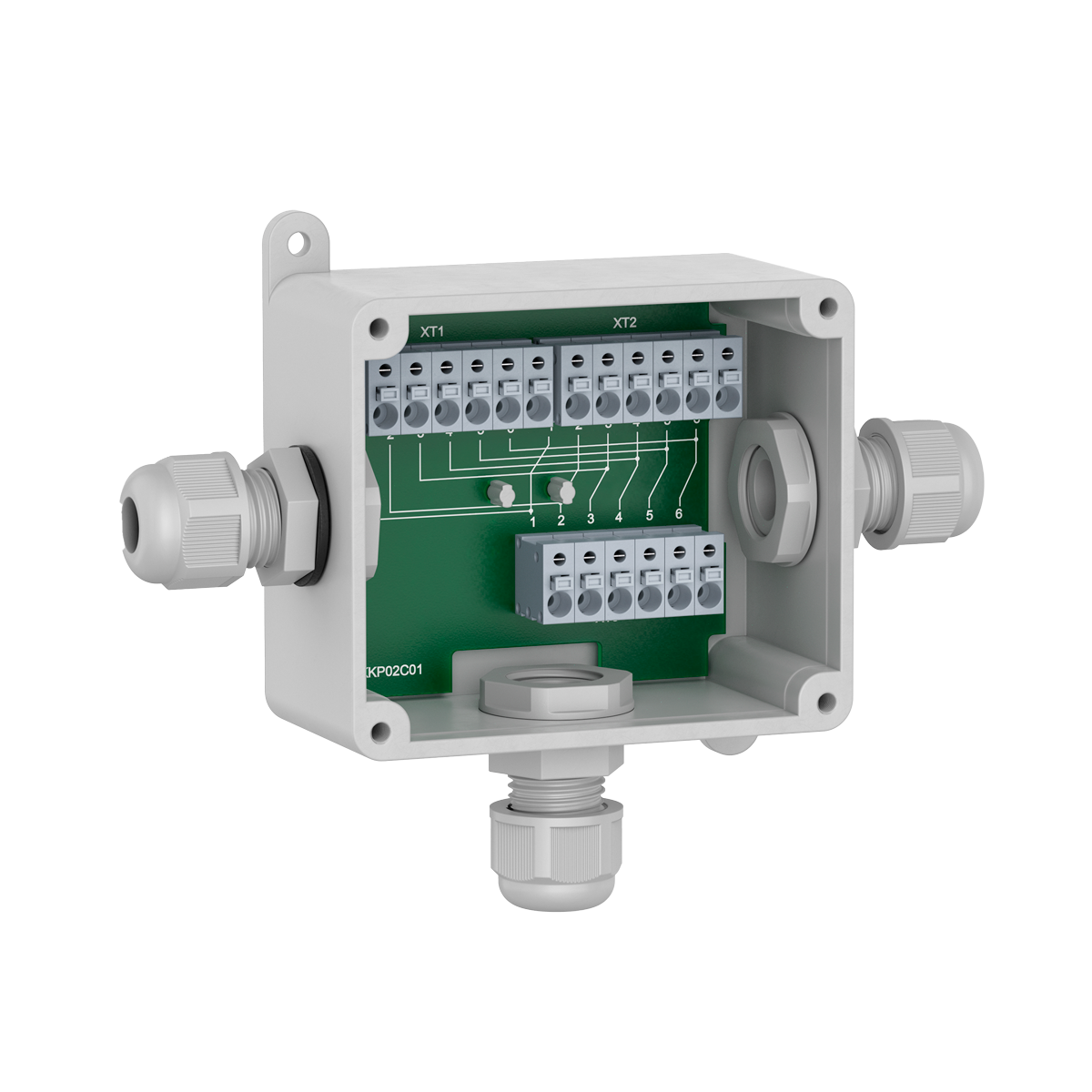

Модификации
КК-03.Х
