Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программирумых реле ОВЕН ПР:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.
Совместимые программируемые реле

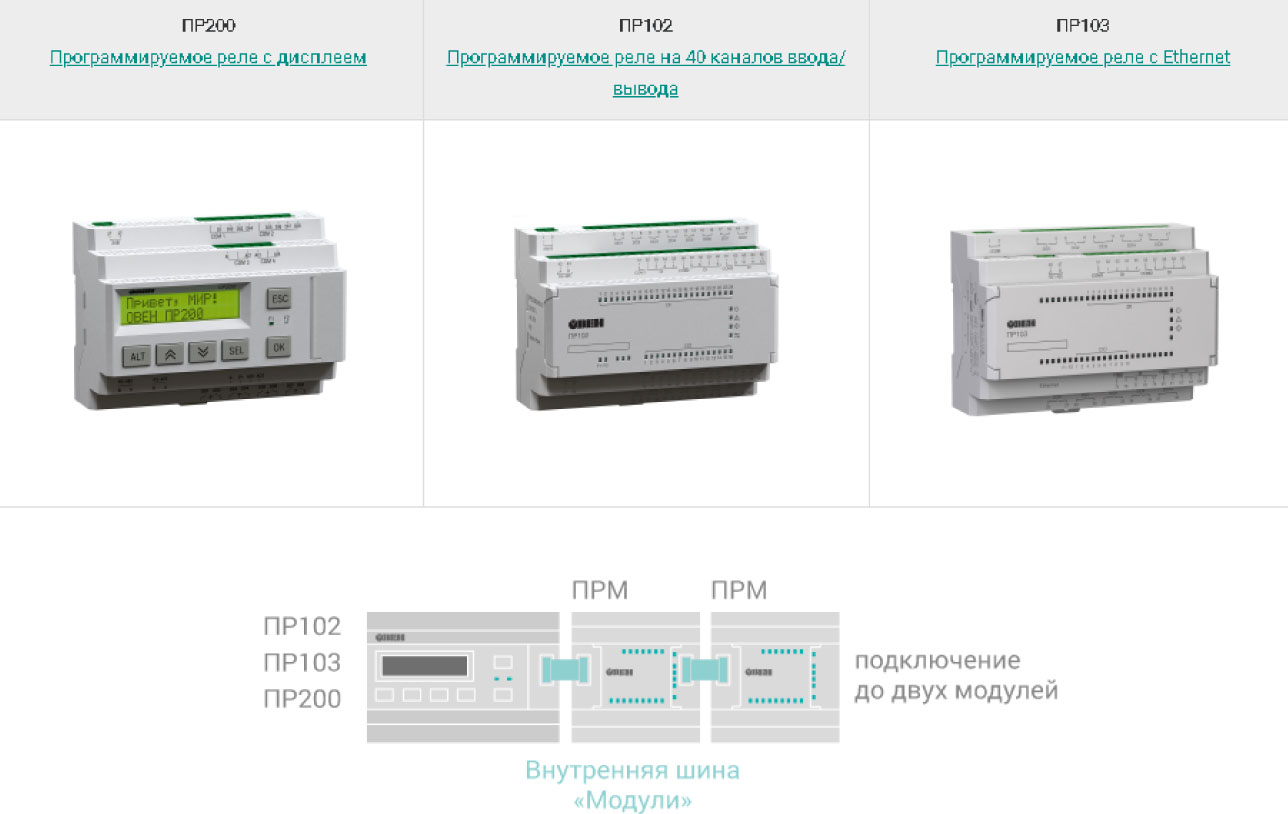

Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:
Особенности прибора

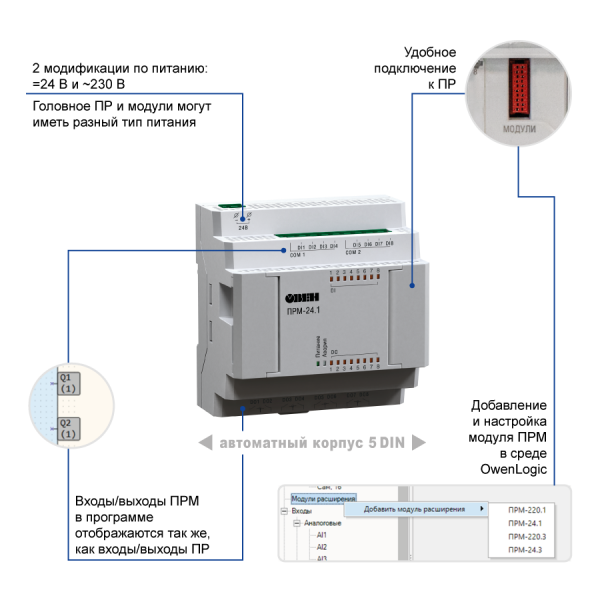

Основные особенности модулей ПРМ
- Модульный корпус.
- Ширина корпуса 5 модулей.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
- Входы модулей гальванически развязаны относительно питания.
Связь с ПР и настройка
- Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
- Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.
Монтаж и подключение
- Две модификации модулей на разные питания: 230 В и 24 В.
- Модули имеют свое независимое питание, что повышает надежность системы.
- Можно использовать головное ПР и модули с разным типом питания.
- Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
Отличительные характеристики
Технические характеристики
Технические характеристики ПРМ
|

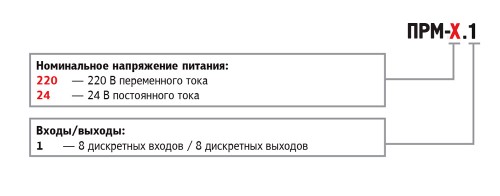

Наименование |
ПРМ-220.х |
ПРМ-24.х |
|
Общие сведения |
||
|
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
- |
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
9...30 В (номинальное 24 В) |
|
Гальваническая развязка |
есть |
|
|
Электрическая прочность изоляции между входом питания и другими цепями |
ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В |
ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В |
|
Потребляемая мощность, не более |
8 ВА |
4 Вт |
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры |
88×90×58 мм |
|
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
|
Масса прибора, не более (для всех вариантов исполнений) |
0,4 кг |
|
|
Температура окружающего воздуха |
ПРМ-х.1, ПРМ-х.3: -20…+55 ПРМ-х.2: -40…+55 |
|
Характеристики дискретных входов ПРМ-1
|
Наименование |
ПРМ-220.1 |
ПРМ-24.1 |
|
Количество |
8 |
|
|
Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
|
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
|
- |
датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором |
|
|
Номинальное напряжение питания дискретных входов |
~230 В |
=24 В |
|
Напряжение питания дискретных входов |
~90…264 В |
15…30 В |
|
Макс. входной ток |
9 мА |
5 мА |
|
Ток «логической единицы» |
0,75...1,5 мА |
2…5 мА |
|
Уровень сигнала «логической единицы» |
159...264 В |
15…30 В |
|
Уровень сигнала «логического нуля» |
0…40 В |
-3…+5 В |
|
Гальваническая развязка |
Групповая по 4 входа (1…4, 5...8) |
|
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
|
Характеристики дискретных выходов ПРМ-1
|
Наименование |
ПРМ-220.1 |
ПРМ-24.1 |
|
Количество |
8 |
|
|
Тип |
Релейные нормально-разомкнутые (Р) |
|
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30В пост.тока |
|
|
Время переключения из состояния «0» в состояние «1» и обратно |
не более 10 мс |
|
|
Гальваническая развязка |
Групповая, по 2 выхода |
|
|
Электрическая прочность изоляции |
2830 В по 2 реле (групповая – 1780 В) |
|
Характеристики дискретно-аналоговых входов ПРМ-2
|
Наименование |
ПРМ-220.2 |
ПРМ-24.2 |
|
Количество |
4 |
|
|
Тип |
Универсальный дискретно-аналоговых вход (ДАТ) |
|
|
Тип измеряемых сигналов |
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
|
|
Работа в дискретном режиме |
да |
|
|
Период обновления значений четырех каналов, не более |
1 мс |
|
|
Разрядность встроенного АЦП |
12 бит |
|
|
Номинальное напряжение питания входов при работе в дискретном режиме |
24 В |
|
|
Предел основной приведенной погрешности при работе с: |
||
|
Унифицированными сигналами |
±0,5 % |
|
|
Термометрами сопротивления Термисторами РТС и NTC: 0...150 кОм включительно, не более 151...300 кОм включительно, не более |
± 2,0 % |
|
|
Гальваническая развязка |
отсутствует |
|
|
Режим дискретного входа |
||
|
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» |
1...8 В (устанавливается в OwenLogic) |
|
|
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» |
2...9 В (устанавливается в OwenLogic) |
|
Характеристики дискретных выходов ПРМ-2
|
Наименование |
ПРМ-220.2 |
ПРМ-24.2 |
|
|
Количество |
4 |
||
|
Тип |
Релейные нормально-разомкнутые (Р) |
||
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока |
||
|
Гальваническая развязка |
Индивидуальная |
||
|
Электрическая прочность изоляции |
2300 В |
||
Характеристики аналоговых входов ПРМ-3
|
Наименование |
ПРМ-220.3 |
ПРМ-24.3 |
|
Количество |
4 |
|
|
Тип измеряемых сигналов |
Аналоговый:
|
|
|
Время опроса одного канала ТС |
0,8 сек |
|
|
Время опроса одного канала ТП /унифицированного сигнала |
0,6 сек |
|
|
Разрядность встроенного АЦП |
16 бит |
|
|
Внутреннее сопротивление аналогового входа, не менее |
10 кОм |
|
|
Внешнее сопротивление для измерения тока |
45 ... 50 Ом |
|
|
Предел основной приведенной погрешности при измерении: |
||
|
- термоэлектрическими преобразователями |
±0,5 % |
|
|
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока |
±0,25 % |
|
|
Гальваническая развязка |
отсутствует |
|
Характеристики аналоговых выходов ПРМ-3
|
Наименование |
ПРМ-220.3 |
ПРМ-24.3 |
|
Количество |
2 |
|
|
Тип аналогового выхода |
универсальный: 4...20 мА/0...10 В (выбирается в OwenLogic) |
|
|
Разрядность ЦАП |
12 бит |
|
|
Предел основной приведенной погрешности |
±0,5 % |
|
|
Гальваническая развязка |
индивидуальная |
|
|
Электрическая прочность изоляции |
510 В |
|
Модификации
|
Модификация |
Питание |
Дискретные входы |
Аналоговые входы |
Дискретные выходы |
Аналоговые выходы |
|

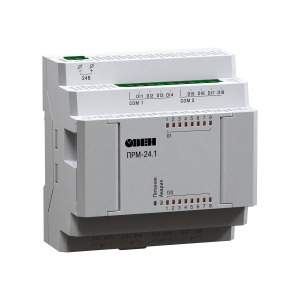

ПРМ-24.1 |
=24 В |
8 (Д) |
- |
8 (Р) |
- |
|
ПРМ-220.1 |
~230 В |
8 (ДФ) |
- |
8 (Р) |
- |
| ПРМ-24.2 | =24 В | - | 4 (ДАТ) | 4 (Р) | - |
| ПРМ-220.2 | ~230 В | - | 4 (ДАТ) | 4 (Р) | - |
|
ПРМ-24.3 |
=24 В |
- |
4 |
- |
2 (И/У) |
|
ПРМ-220.3 |
~230 В |
- |
4 |
- |
2 (И/У) |
Документация
| webРуководство по эксплуатации ПРМ-1 | 3.29 MB | ||
| Руководство по эксплуатации ПРМ-2 | 4.51 MB | ||
| webРуководство по эксплуатации ПРМ-3 | 4.25 MB | ||
| Краткое руководство ПРМ-1 | 1.35 MB | ||
| Краткое руководство ПРМ-2 | 1.28 MB | ||
| Краткое руководство ПРМ-3 | 1.29 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ПРМ-24В | zip | 90.95 kB | |
| Декларация о соответствии на ПРМ-220В | zip | 94.93 kB | |
| Декларация о соответствии ПРМ-Х.3 24В | zip | 670.27 kB | |
| Декларация о соответствии ПРМ-Х.3 220 В | zip | 711.69 kB | |
| Декларация о соответствии на ПРМ-Х.2 | zip | 789.95 kB | |
Модуль расширения ОВЕН ПРМ предназначен для увеличения количества входов и выходов программируемого реле ОВЕН ПР200. Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа). Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Существуют две модификации модулей с питанием на 24 В или 220 В.
Основные особенности ПРМ
- 8 каналов дискретного ввода (220 В или 24 В, в зависимости от модификации).
- 8 каналов дискретного вывода типа э/м реле.
- Удобное подключение, съем и замена модуля даже при плотном монтаже в ограниченном пространстве шкафа.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
- Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа).
- Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Можно использовать головное ПР и модули с разным типом питания.
- Простая настройка модуля в среде Owen Logic, модуль ввода/вывода добавляется в проект в несколько кликов.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
- Контроль наличия связи с ПР200. При потере связи имеется возможность установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Две модификации модулей на разные питания: ПРМ-220.1 и ПРМ-24.1.
