ПЛК150 контроллер для малых систем автоматизации с AI/DI/DO/AO

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Программируемые логические контроллеры > ПЛК150 контроллер для малых систем автоматизации с

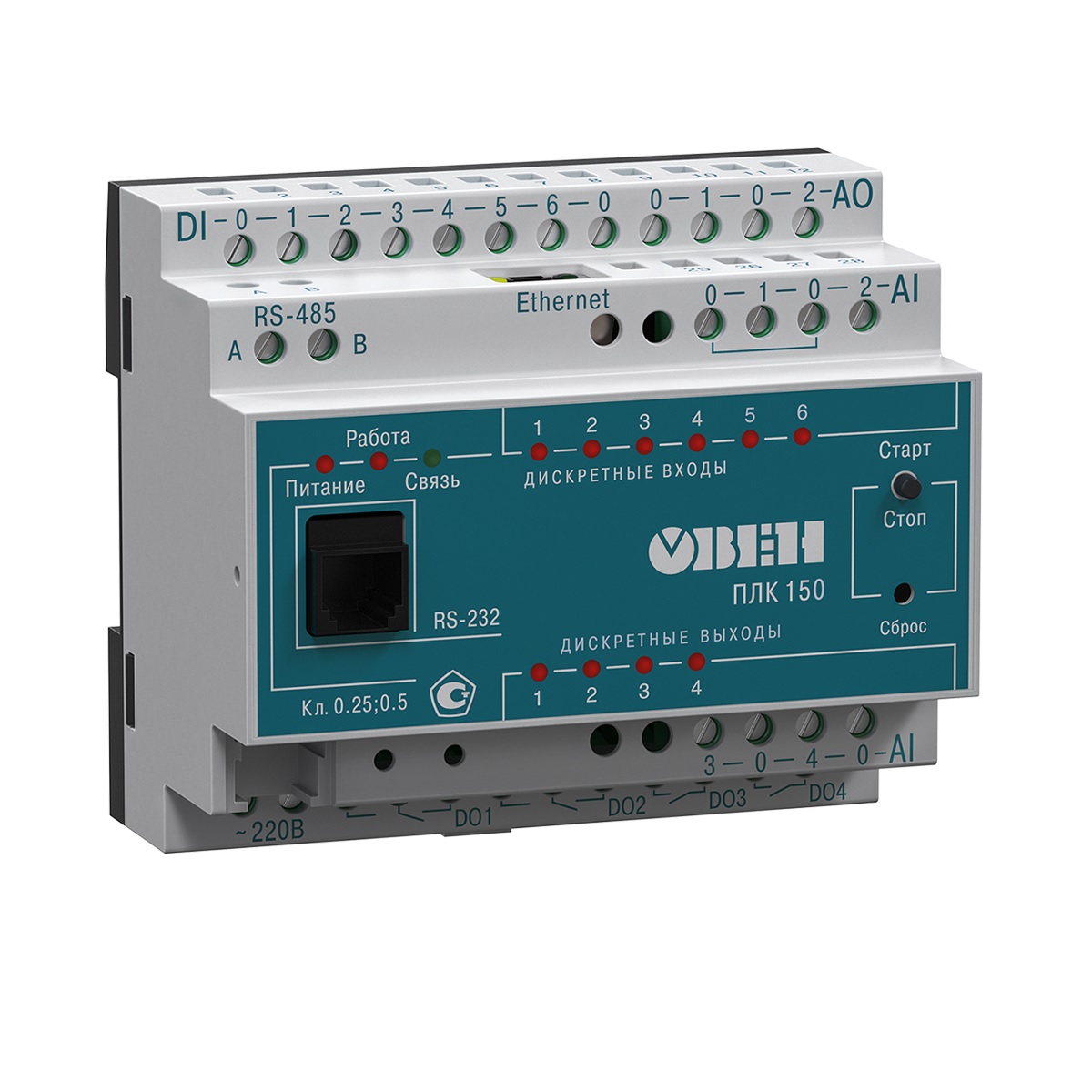

ОВЕН ПЛК150 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем

Назначение контроллера ОВЕН ПЛК150

Создание систем управления малыми и средними объектами.
Построение систем диспетчеризации.

Особенности ОВЕН ПЛК150

Компактный DIN-реечный корпус.
Дискретные и аналоговые входы/выходы на борту.
Наличие последовательных портов (RS-485, RS-232) и Ethernet.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

Конкурентные преимущества ОВЕН ПЛК150

Отсутствие ОС, что повышает надежность работы контроллеров.
Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, последовательных порта.
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
Встроенные часы реального времени.
Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование контроллеров

Программирование контроллеров ОВЕН ПЛК150 осуществляется профессиональной системой программирования CODESYS v.2.

Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.

Дополнительные утилиты

Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:

EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.

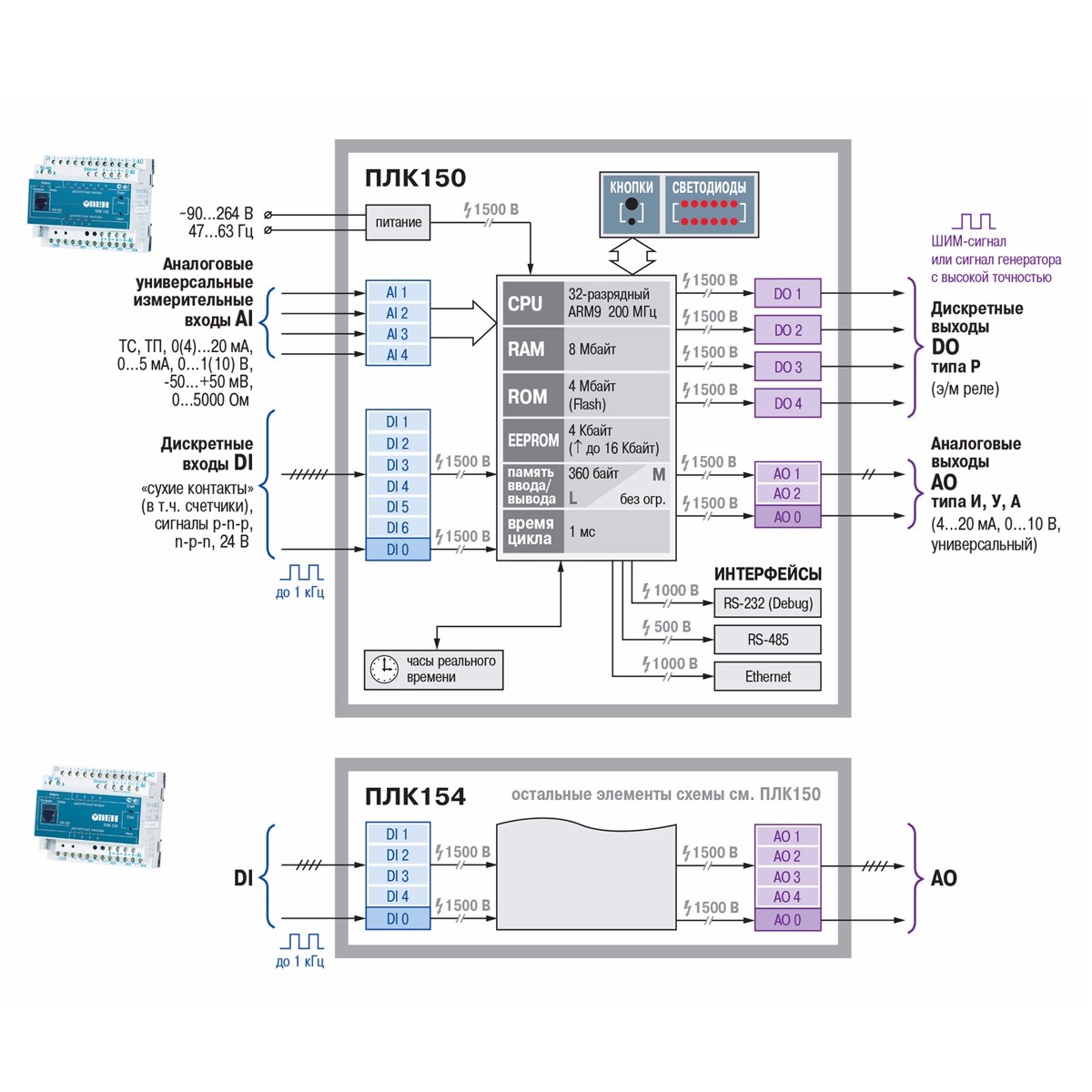

Функциональная схема ОВЕН ПЛК150

Технические характеристики

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания: ПЛК150-220	90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность	6 Вт
Индикация передней панели	1 индикатор питания 6 индикаторов состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CODESYS 1 индикатор работы программы пользователя

Ресурсы

Центральный процессор	32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 МВ
Объем энергонезависимой памяти хранения ядра CODESYS, программ и архивов	4 МВ**
Размер Retain-памяти	4 кВ***
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	6
Гальваническая изоляция дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход: - при программной обработке - при применении аппаратного счетчика - при применении обработчика энкодера	1 кГц 10 кГ 1 кГц

Дискретные выходы

Количество дискретных выходов	4 э/м реле
Характеристики дискретных выходов	Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
Гальваническая изоляция дискретных выходов	есть, индивидуальная
Электрическая прочность изоляции дискретных выходов	1,5 кВ

Аналоговые входы

Количество аналоговых входов	4
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа:
в режиме измерения тока	50 Ом
в режиме измерения напряжения 0...10 В	Около 10 кОм
Время опроса одного аналогового входа	0,5 с
Предел основной приведенной погрешности измерения аналоговыми входами	0,5 %
Гальваническая изоляция аналоговых входов	отсутствует

Аналоговые выходы

Количество аналоговых выходов	2
Разрядность ЦАП	10 бит
Тип выходного сигнала:
ПЛК 150-И	Ток 4...20 мА
ПЛК 150-У	Напряжение 0...10 В
ПЛК 150-А	Ток 4...20 мА или напряжение 0...10 В
Питание аналоговых выходов	встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов	есть, групповая
Электрическая прочность изоляции аналоговых выходов	1,5 кВ

Интерфейсы связи

Интерфейсы

Ethernet 100 Base-T

RS-232

RS-485

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

Modbus-RTU, Modbus-ASCII

DCON

Modbus-TCP

GateWay (протокол CODESYS)

Программирование

Среда программирования	CODESYS 2.3.8.1 (и старше)
Интерфейс для программирования и отладки	RS-232 или Ethernet

*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ввода/вывода линейки ОВЕН Мх110. Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами.
Modbus TCP	Ethernet 10/100 Mbps	Передача данных на верхний уровень (в SCADA-системы).
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM
GateWay (протокол CODESYS)	RS-232 Ethernet 10/100 Mbps	Программирование контроллера, отладка пользовательской программы.

Контроллеры ОВЕН ПЛК150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования CODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК150 (библиотека входит в комплект поставки контроллера).

Характеристики дискретных входных сигналов

Модификация контроллера	Сигнал, подаваемый на дискретный вход	Комментарий
ПЛК150-220	С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа	Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом

* Напряжение относительно минусовой клеммы питания

Характеристики встроенных выходных элементов

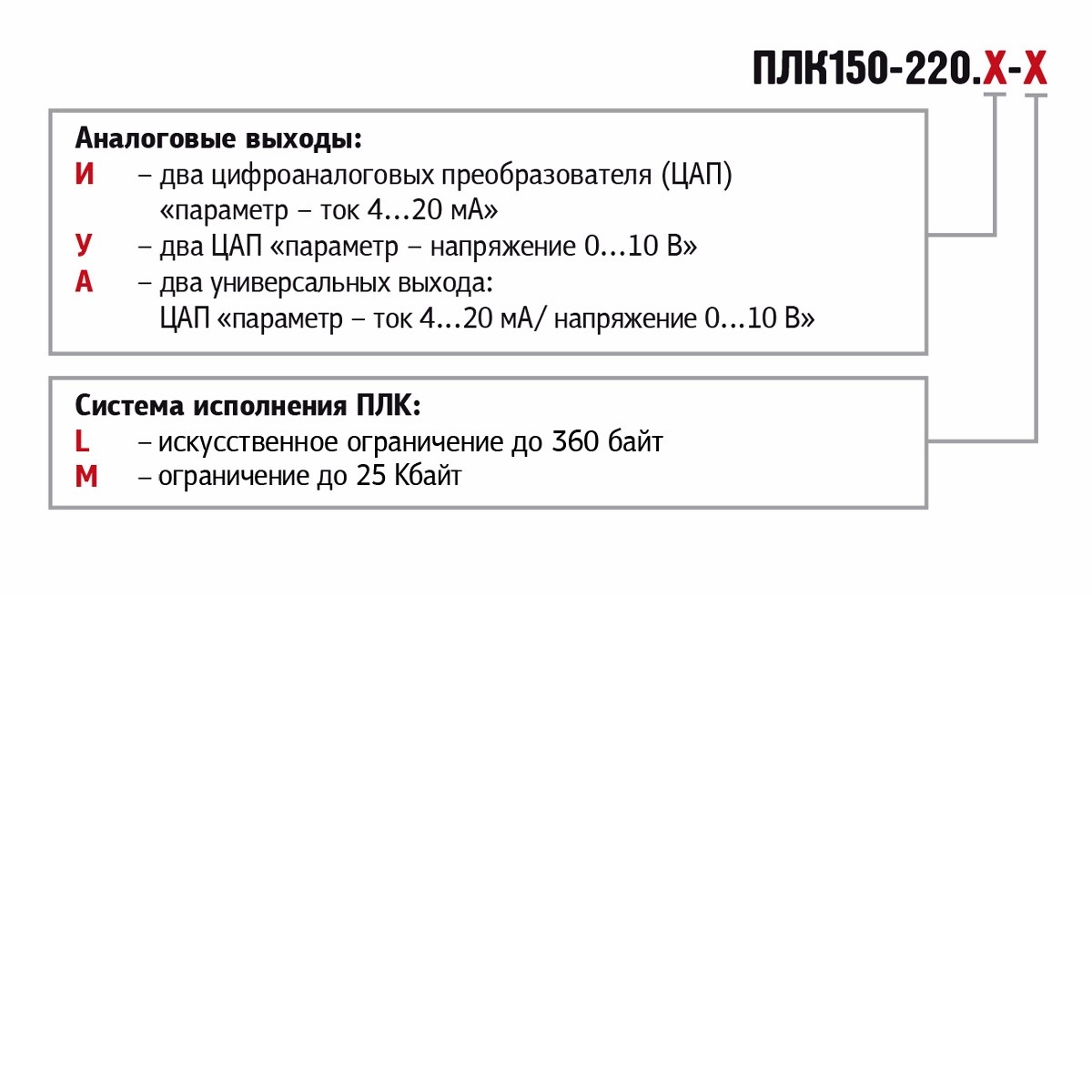

Обозначение при заказе	Наименование	Характеристики
И	Цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Сопротивление нагрузки от 0 до 900 Ом
У	Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Сопротивление нагрузки от 2 кОм
А	Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"	Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения

Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Наименование	Диапазон измерений
Термопреобразователи сопротивления (по ГОСТ 6651- 94)
ТСМ (Cu50) W100 = 1,4260	-50...+200 °С
ТСМ (50М) W100 = 1,4280	-190...+200 °С
ТСП (Pt50) W100 = 1,3850	-200...+750 °С
ТСП (50П) W100 =1,3910	-200...+750 °С
ТСМ (Cu100) W100 =1,4260	-50...+200 °С
ТСМ (100М) W100 =1,4280	-190...+200 °С
ТСП (Pt100) W100 =1,3850	-200...+750 °С
ТСП (100П) W100 =1,3910	-200...+750 °С
ТСН (100Н) W100=1,6170	-60...+180 °С
ТСМ (Cu500) W100 =1,4260	-50...+200 °С
ТСМ (500М) W100 =1,4280	-190...+200 °С
ТСП (Pt500) W100 =1,3850	-200...+750 °С
ТСП (500П) W100 =1,3910	-200...+750 °С
ТСН (500Н) W100 =1,6170	-60...+180 °С
ТСМ (Cu1000) W100 =1,4260	-50...+200 °С
ТСМ (1000М) W100 =1,4280	-190...+200 °С
ТСП (Pt1000) W100 =1,3850	-200...+750 °С
ТСП (1000П) W100 =1,3910	-200...+750 °С
ТСН (1000Н) W100 =1,6170	-60...+180 °С
Термопары (по ГОСТ Р 8.585-2001)
ТХК (L)	-200...+800 °С
ТЖК (J)	-200...+1200 °С
ТНН (N)	-200...+1300 °С
ТХА (K)	-200...+1300 °С
ТПП (S)	0...+1600 °С
ТПП (R)	0...+1600 °С
ТВР (А-1)	0...+2500 °С
ТВР (А-2)	0...+1800 °С
ТВР (А-3)	0...+1600 °С
ТМК (Т)	-200...+400 °С
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ 26.011-80)
0...5,0 мА	0...100 %
0...20,0 мА	0...100 %
4,0...20,0 мА	0...100 %
-50,0...+50,0 мВ	0...100 %
0...1,0 В	0...100 %
0...10,0 В	0...100 %
Датчики сопротивления
0... 5000 Ом	0...100 %
