КХУ1 контроллер для управления холодильными установками

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > КМУ1, КХУ1Для пищевых производств > КХУ1 контроллер для управления холодильными устано

презентация контроллера КХУ1

видео доступно по ссылке.

КХУ1 – это специализированный контроллер с готовым алгоритмом для управления холодильными централями. Прибор регулирует давление испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для обеспечения охлаждения в химической, фармацевтической, пищевой и перерабатывающей промышленности.

Функциональные возможности

Самостоятельно назначает исполнительные механизмы для 8 э/м реле.
Управляет работой компрессоров и конденсаторов в автоматическом и ручном режимах.
Защищает оборудование от низкого или высокого давления.
Автоматический режим День/Ночь обеспечивает энергосбережение.
Функция с «плавающим» давлением конденсации.

Прибор для управления холодильными централями имеет различные варианты применения:

Централи на базе одинаковой производительности компрессоров.
Компрессоры с разгрузочными устройствами.
Компрессоры одноступенчатые.

Специальный алгоритм выравнивает время работы компрессоров. Контроллеры могут изменять и регулировать давление испарения и конденсации, а также отображать их в виде температуры для различных хладагентов.

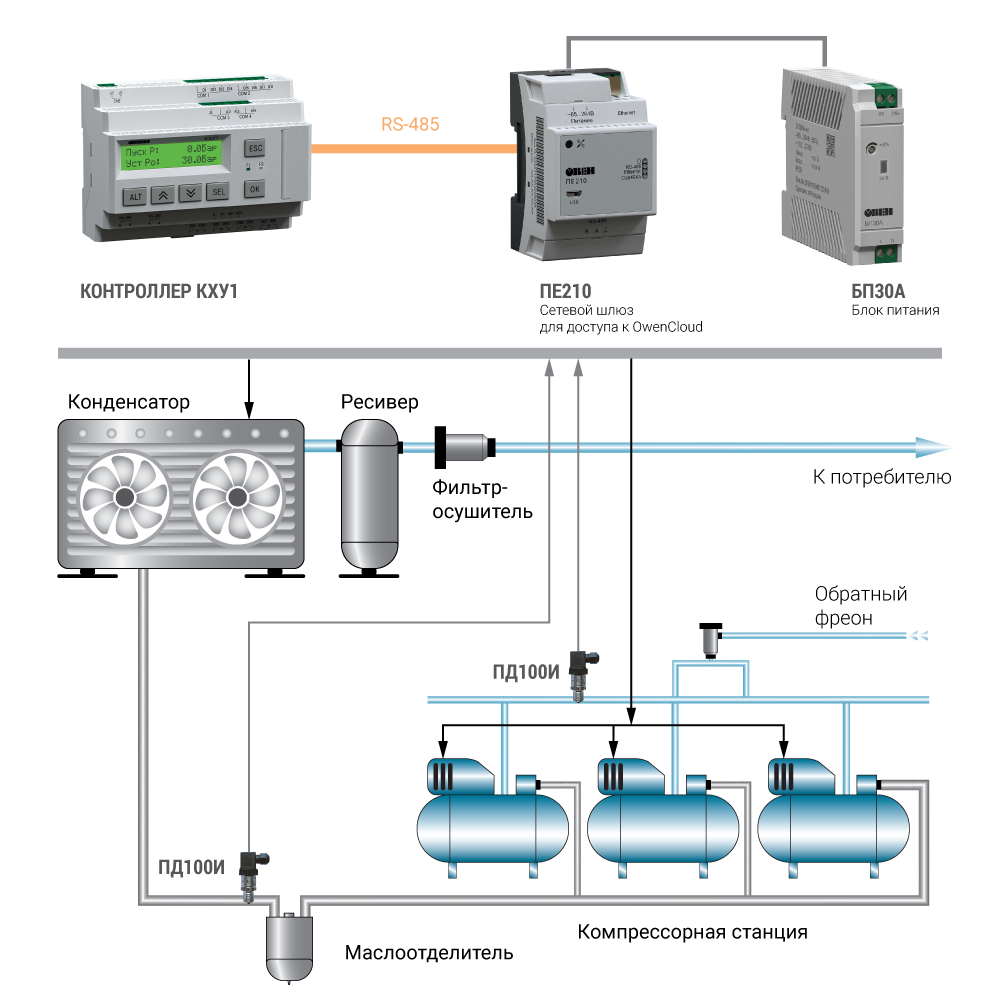

Применение

Технические характеристики

Параметр	Значение

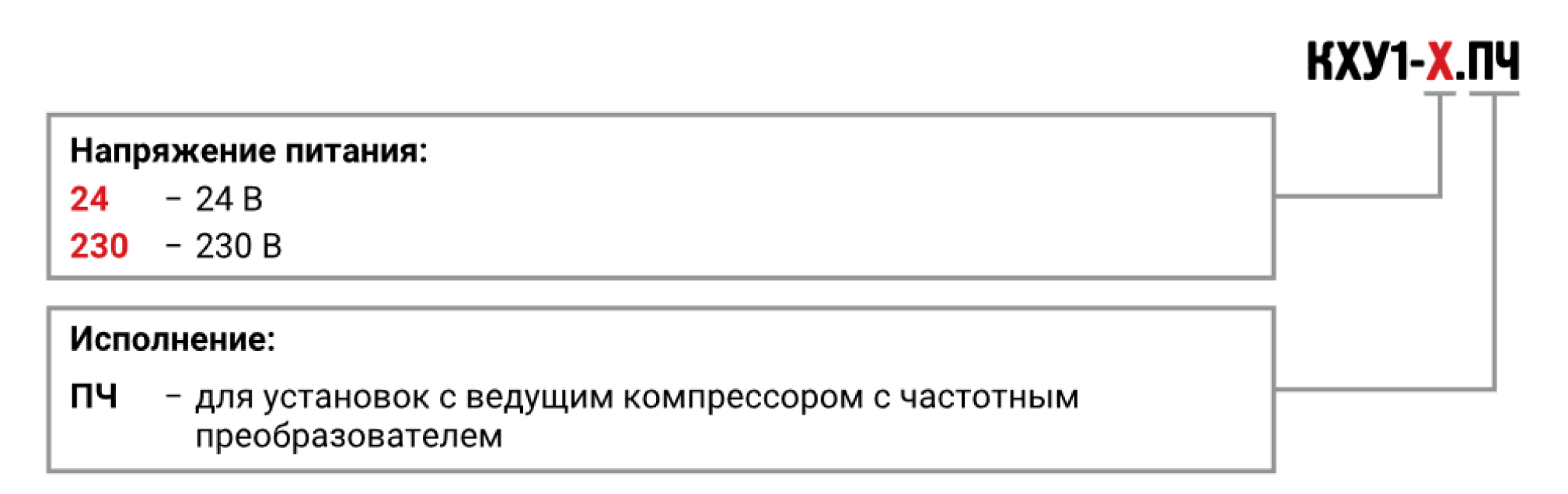

Модификация	КХУ-24.ПЧ	КХУ-220.ПЧ
Диапазон напряжения питания	19…30 В (номинальное 24 В)	94…264 В (номинальное 120...230 В, при 47…63 Гц)
Потребляемая мощность, не более	10 Вт	17 ВА
Сетевые возможности
Интерфейс связи	RS-485
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Средний срок службы	8 лет
Номинальное напряжение питания	24 В (постоянный ток)	230 В (постоянный ток)
Максимально допустимое напряжение питания	30 В (постоянный ток)	264 В (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Аналоговые входы
Количество	4
Тип датчика	Pt1000: α = 0,00385 1/°С (-200...+850 °C)/ 4…20 мА
Предел основной приведенной погрешности	±0,5 %
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Коммутируемое напряжение в нагрузке, В, не более:
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, не менее	10 мА (при 5 В постоянного тока)
Механический ресурс реле, не менее	10 000 000 циклов
Аналоговые выходы
Количество выходных устройств	2
Тип выходного устройства	ЦАП 0…10 В
Внешняя нагрузка не более	1 кОм
Гальваническая развязка	Индивидуальная
