МУ210 аналогового вывода Ethernet

Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Поддерживаемые протоколы

Modbus TCP (до 4-х одновременных соединений)

MQTT

SNMP

NTP

Модуль аналогового вывода ОВЕН МУ210-501 не поставляется. В качестве замены рекомендуем рассмотреть модули аналогового вывода серии МУ110.

Компания ОВЕН готовит к производству новый модуль аналогового вывода с интерфейсом Ethernet в 3-ем квартале 2022 года.

Особенности

  • 8 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В с программным переключением
  • Индивидуальная конфигурация для каждого выхода
  • Настраиваемые ограничения скорости изменения сигнала на выходе
  • Сдвоенный 2-портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модулявозникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash-память (архив)
  • Поддержка облачного сервиса OwenCloud

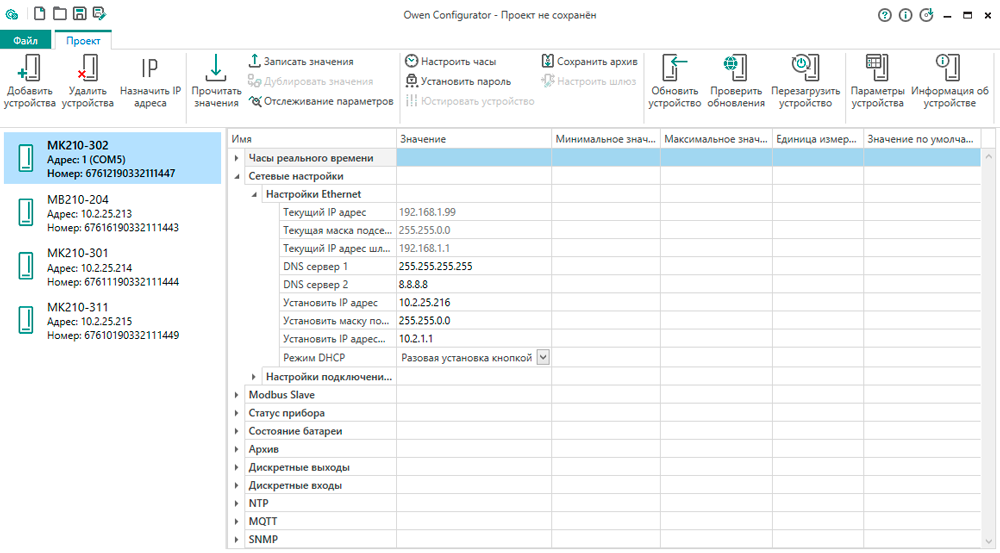

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

Выходы

Количество выходов

8 AO

Разрядность ЦАП

12 бит

Тип выходного сигнала

0…20 мА

4…20 мА

0…1 В

0…10 В

Характеристики аналоговых выходов (AO)

Гальваническая развязка между выходами

есть

Прочность гальванической изоляции

350 В

Время прогрева ЦАП

10 мин.

Предел основной приведенной погрешности

±0,25 %

Максимальная пульсация выходного сигнала

25 мкА

10 мВ

10 мВ

Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех

0,2 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С

0,04 %

0,04 %

0,02 %

Настраиваемые ограничения скорости изменения сигнала на выходе

1…1024 мА/с

0,25…1024 В/с

0,5…1024 В/с

Защита от короткого замыкания на выходе

есть

Диагностика состояния выходов

есть

Питание

Напряжение питания

=10...48 В (номинальное =24

Потребляемая мощность

не более 5 Вт при питании =24 В

Защита от переполюсовки

есть

Общие параметры

Габаритные размеры

(42×124×83) ±1 мм

Степень защиты корпуса

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +35 °С без конденсации влаги)

от 10 до 95 %

Flash-память (архив)

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи

10 сек

Часы реального времени

Погрешность хода

при температуре +25 °С

не более 3 секунды в сутки

при температуре -40 °С

не более 10 секунд в сутки

Тип питания

батарея CR2032

Время работы часов реального времени на одной батарее

6 лет

Комплектность

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка разъема Ethernet

1 шт.



Документация

Руководство по эксплуатации МУ210-501

Мх210. Примеры настройки обмена

Сертификаты

Сертификат соответствия в области пожарной безопасности на МУ210-501

Декларация о соответствии на МУ210-501

Сертификат промышленной безопасности на МУ210-501

ПО

ОВЕН Конфигуратор
