УКТ38-В восьмиканальный измеритель для взрывоопасных зон с сигнализацией

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Измерители-регуляторы > УКТ38-В восьмиканальный измеритель для взрывоопасн

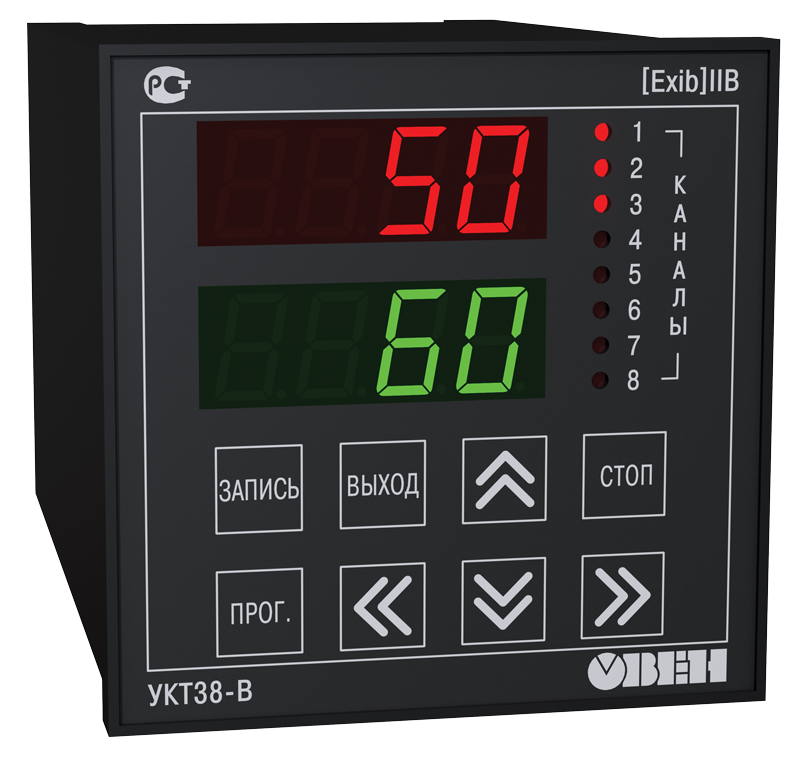

Устройство контроля температуры восьмиканальное с аварийной сигнализацией и встроенным барьером искрозащиты ОВЕН УКТ38-В предназначено для контроля температуры в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.

Функциональные возможности прибора

Контроль температуры в нескольких зонах одновременно (до 8-ми)
Восемь входов* для измерения температуры с помощью датчиков:
- термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
- термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
- термопар ТХК(L), ТХА(K).
Аварийная сигнализация или отключение установки при:
выходе любой из контролируемых величин за заданные пределы;
выходе датчиков из строя.
Барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Ех ib Gb] IIB)
Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
Программирование кнопками на лицевой панели прибора
Сохранение заданных параметров при отключении питания

* Входы могут быть только однотипными

При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138В с встроенным интерфейсом RS-485

Технические характеристики

Номинальное напряжение питания	220 В 50 Гц
Допустимое отклонение номинального напряжения	–15…+10 %
Количество входов для подключения датчиков	8
Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика)	±0,5 %
Время опроса одного входа	не более 2 с
Количество выходных устройств	1
Допустимый ток нагрузки, коммутируемый контактами э/м реле	8 А при 220 В
Тип корпуса	щитовой Щ
Габаритные размеры	96×96×180 мм
Степень защиты корпуса	IP20 со стороны передней панели

Характеристики измерительных датчиков

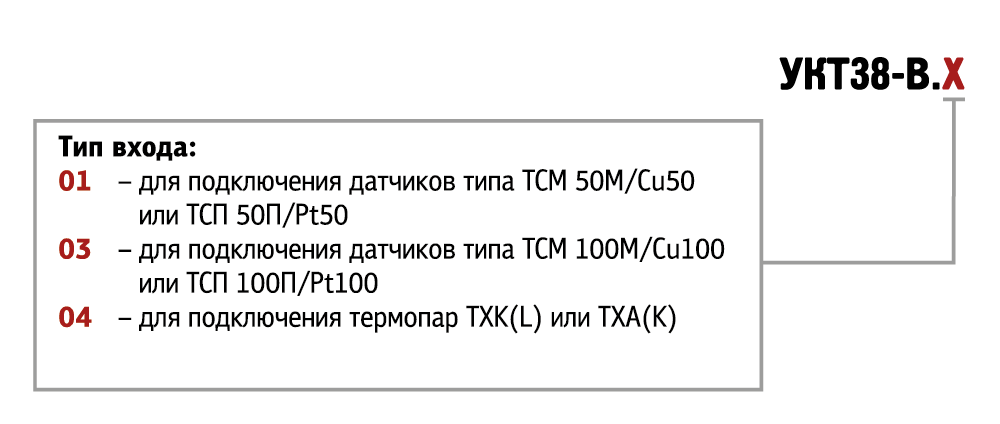

Тип датчика	Тип входа	Диапазон измерений	Разрешающая способность
TCM 50M	01	–50...+200 °С	0,1 °С
TCП 50П	01	–80...+750 °С	0,1 °С
ТСМ 100М	03	–50...+200 °С	0,1 °С
ТСП 100П, Pt100	03	–80...+750 °С	0,1 °С
ТХК(L)	04	–50...+750 °С	0,1 °С
ТХА(K)	04	–50...+1200 °С	1 °С
