Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.
Модификации кондуктометрических датчиков уровня ОВЕН ДС

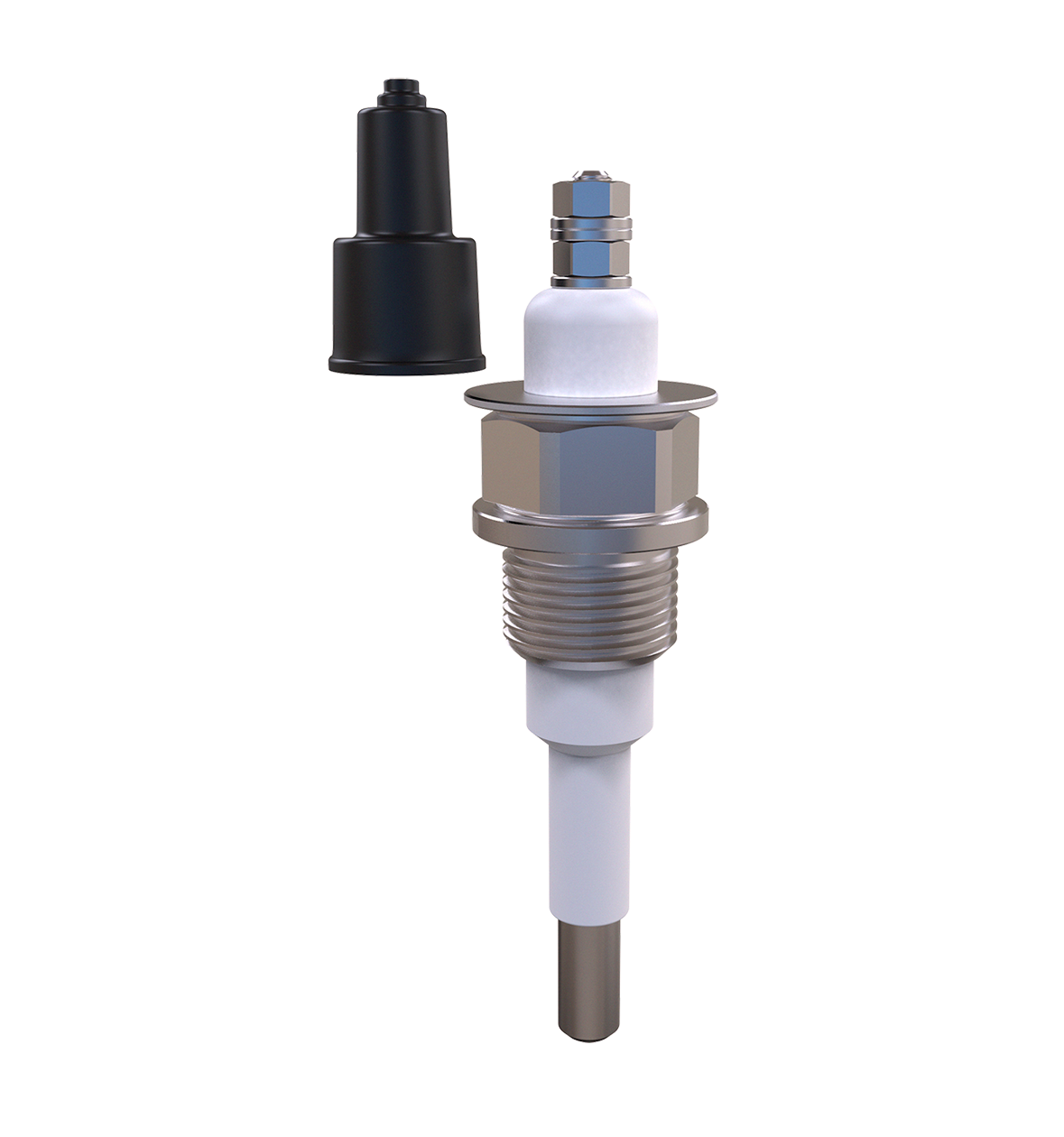

Кондуктометрические датчики уровня ОВЕН ДС выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.
Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС
|
Модификация |
ДС.ПВТ |
ДС.2 |
ДС.П |
ДС.П.3 |
|
Рабочее давление |
2,5 МПа |
0,25 МПа |
0,1 МПа |
2 МПа |
|
Рабочая температура |
240 °С |
100 °С |
70 °С |
|
|
Количество электродов |
1 |
3 |
||
Стержни (электроды) для кондуктометрических датчиков уровня

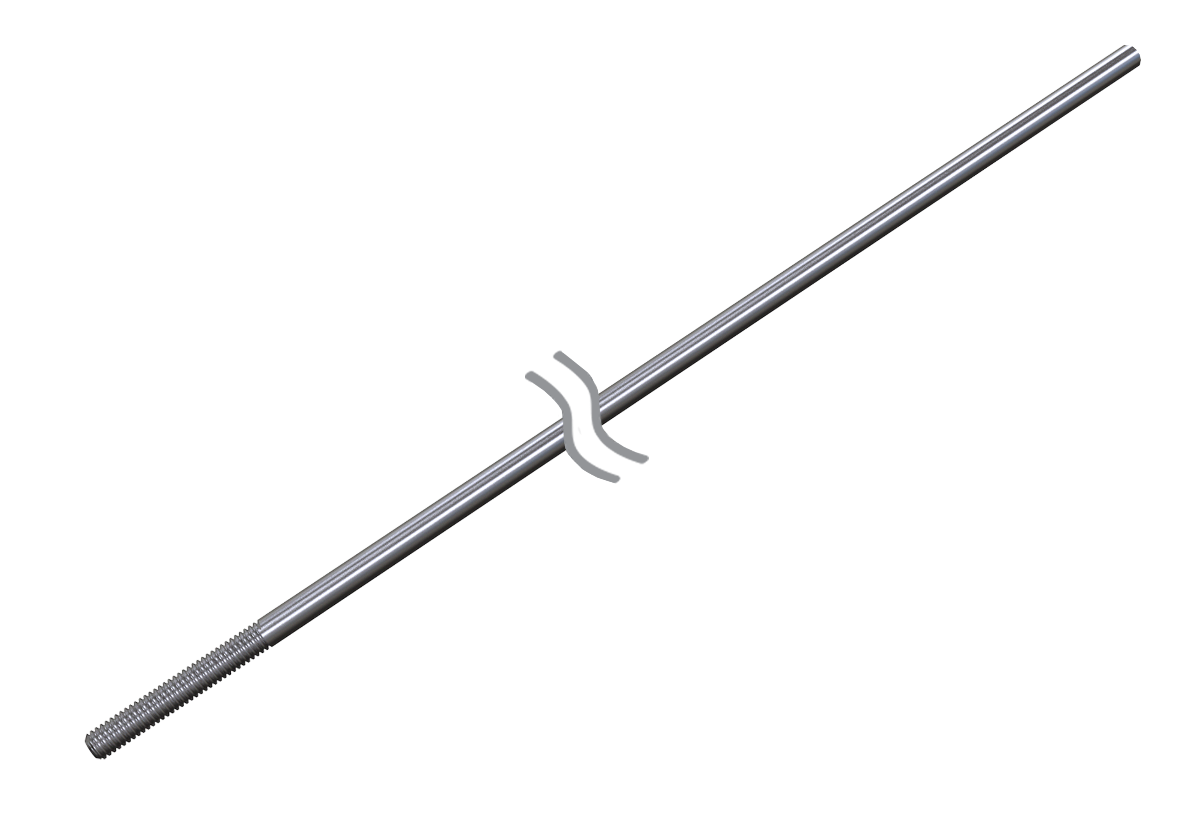

Стержень

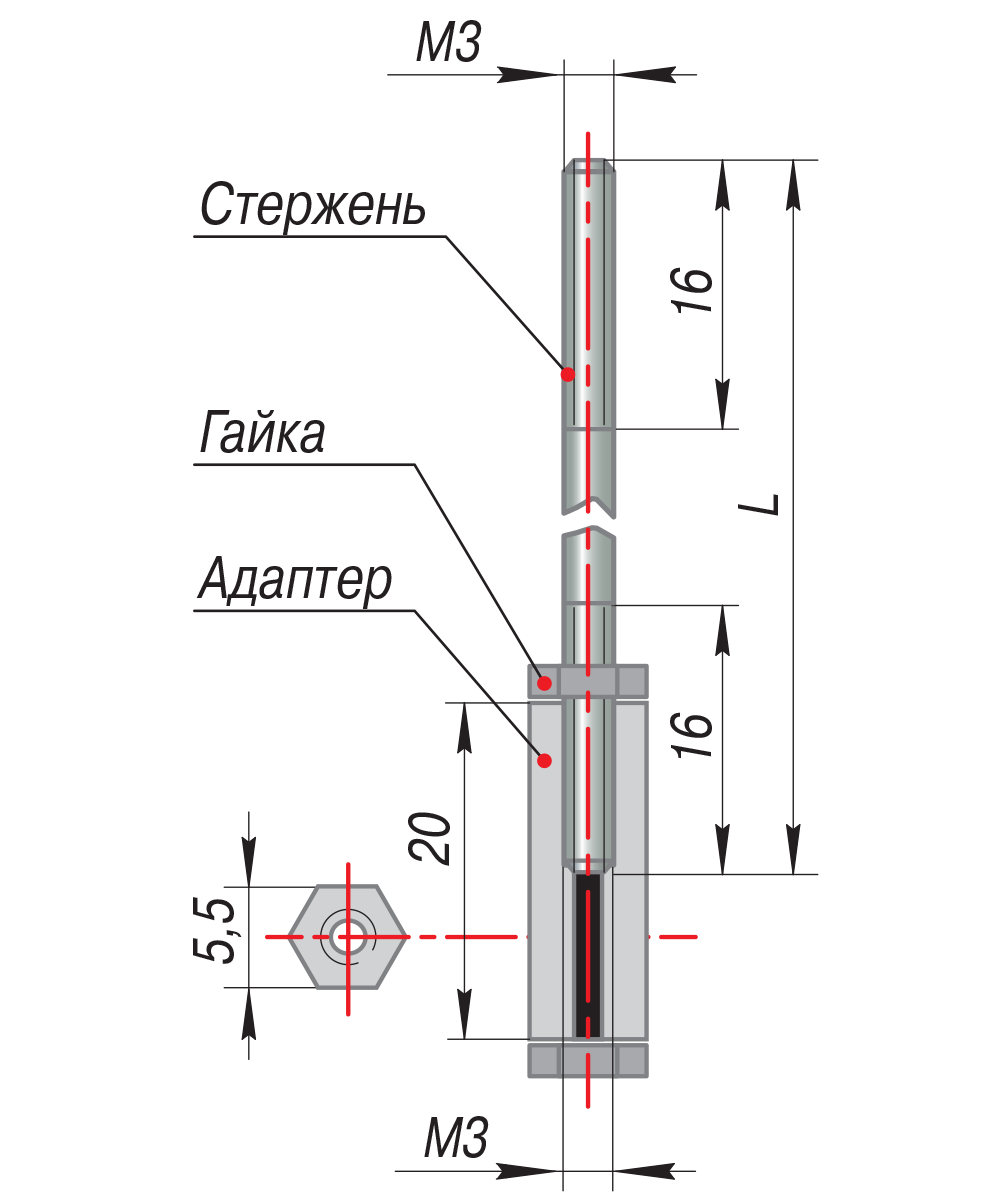

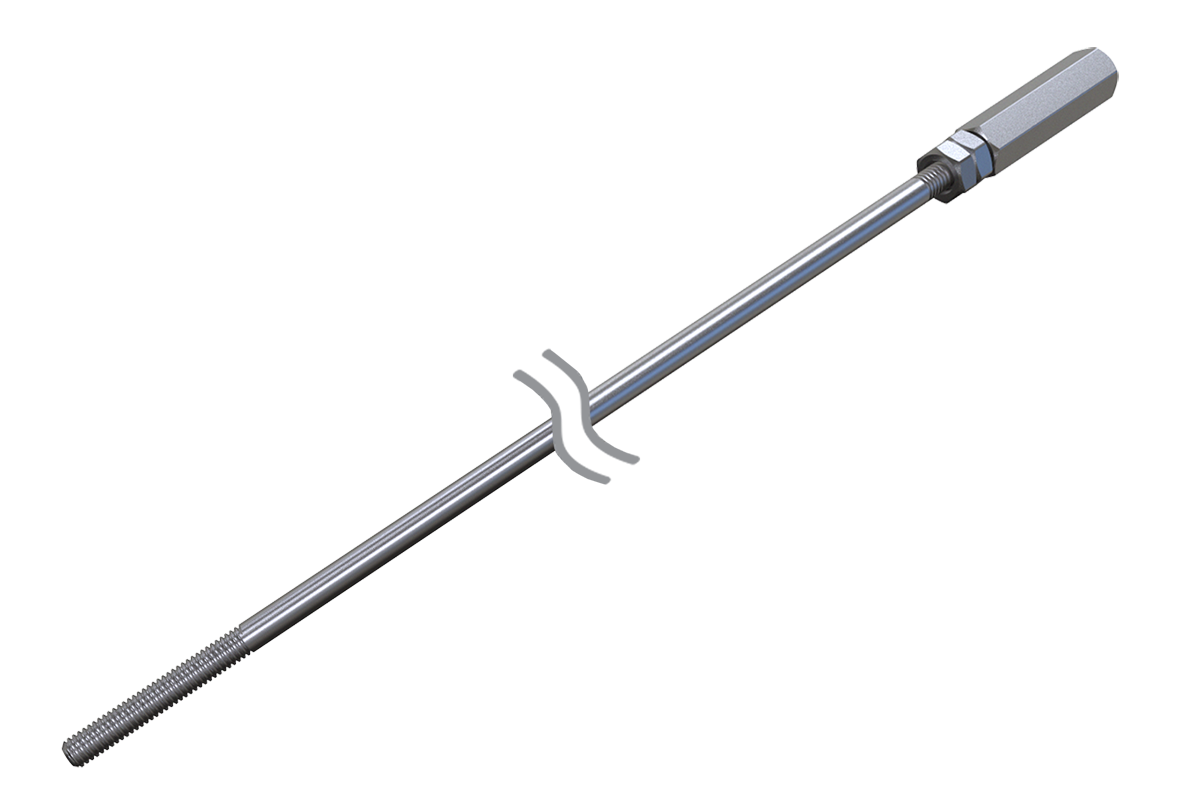

Стержень с адаптером
Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нерж. 12Х18Н10Т.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.
В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

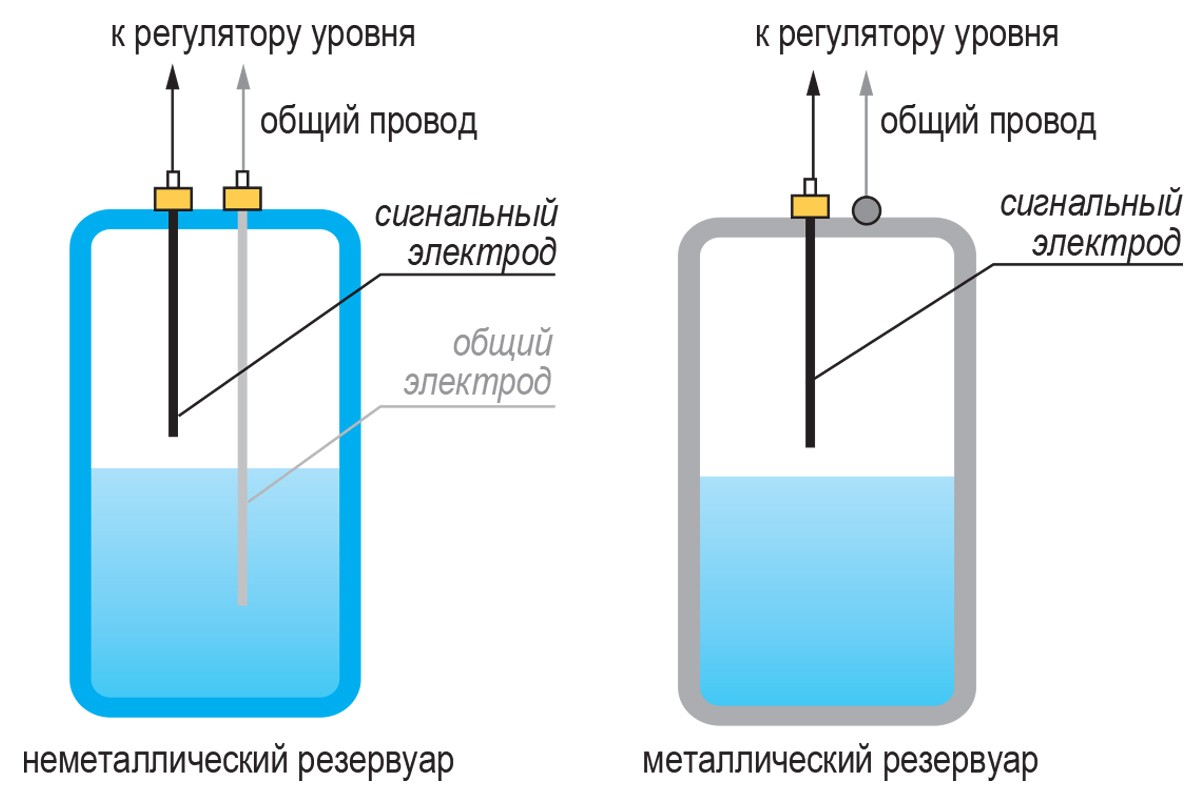

Принцип действия
Пример применения (металлический резервуар) вертикальный монтаж
Пример применения (металлический резервуар) горизонтальный монтаж
Технические характеристики
|
Тип датчиков и модификация |
Одноэлектродные датчики |
|||||||||||||||||||||||
|

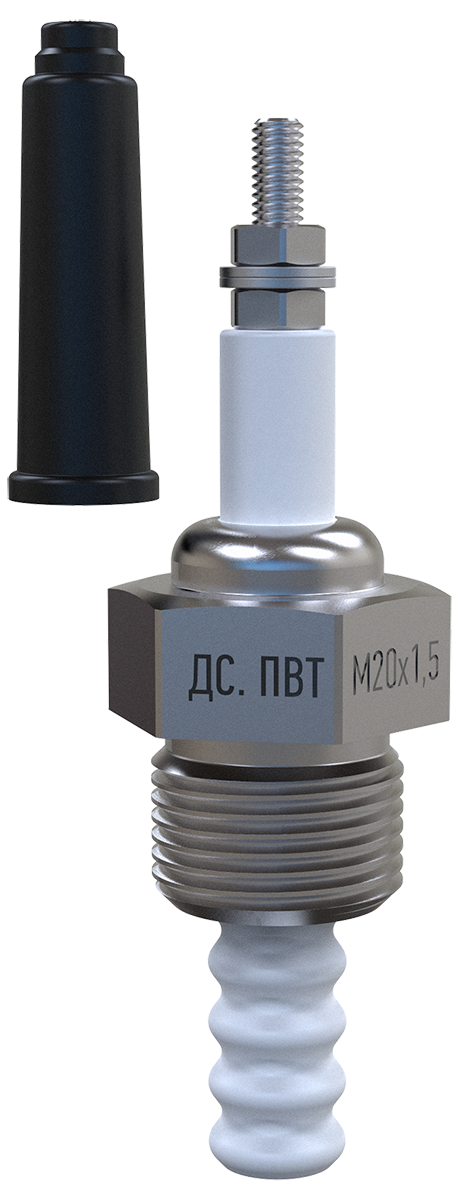

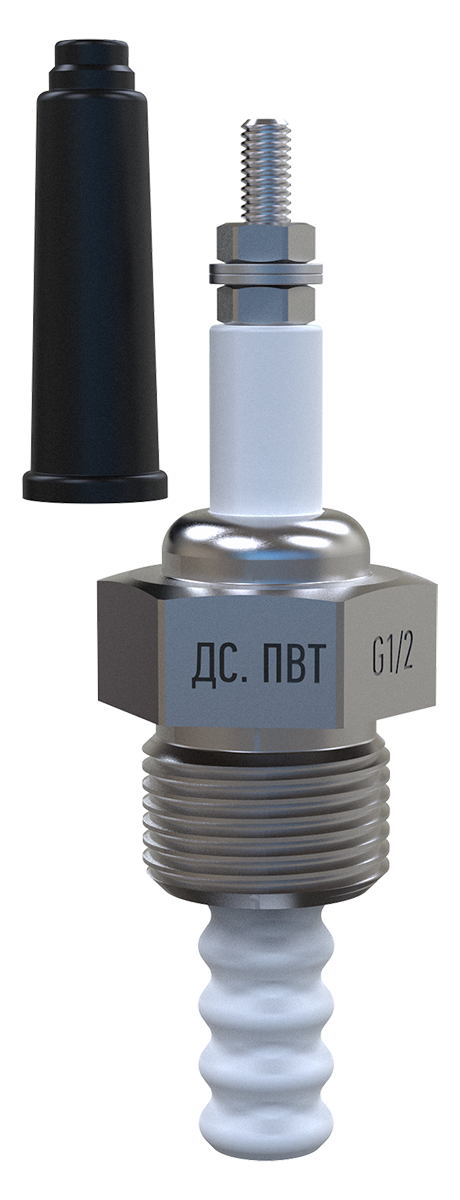

ДС.ПВТ |
ДС.2 |

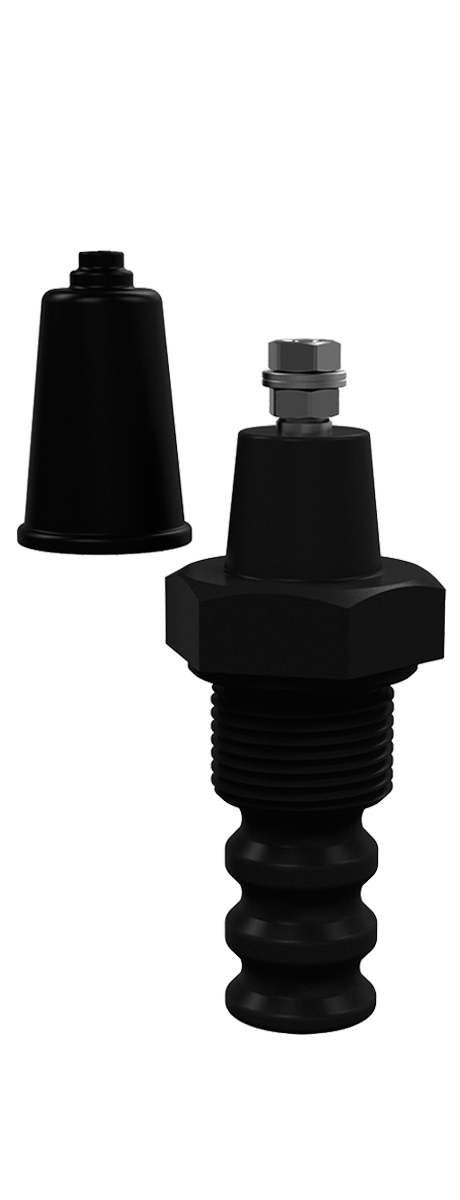

ДС.П |
ДС.П.3 |
|||||||||||||||||||||
|

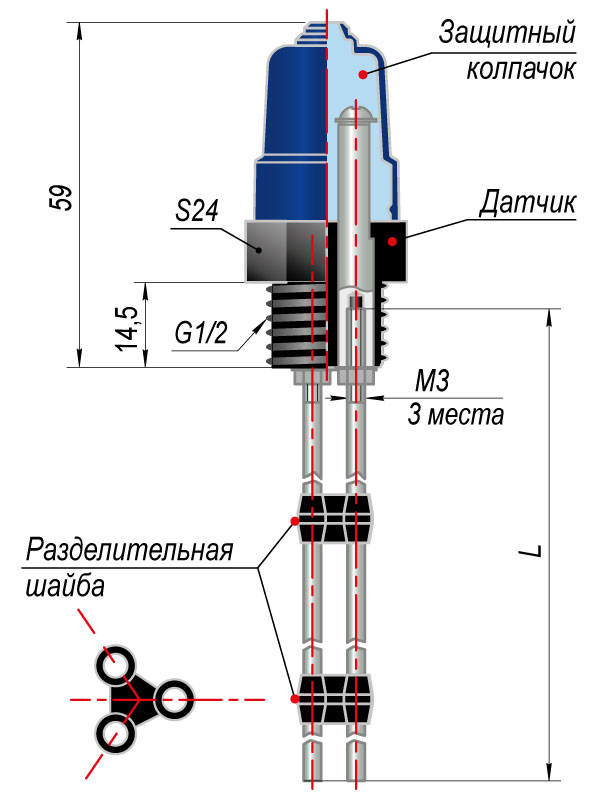

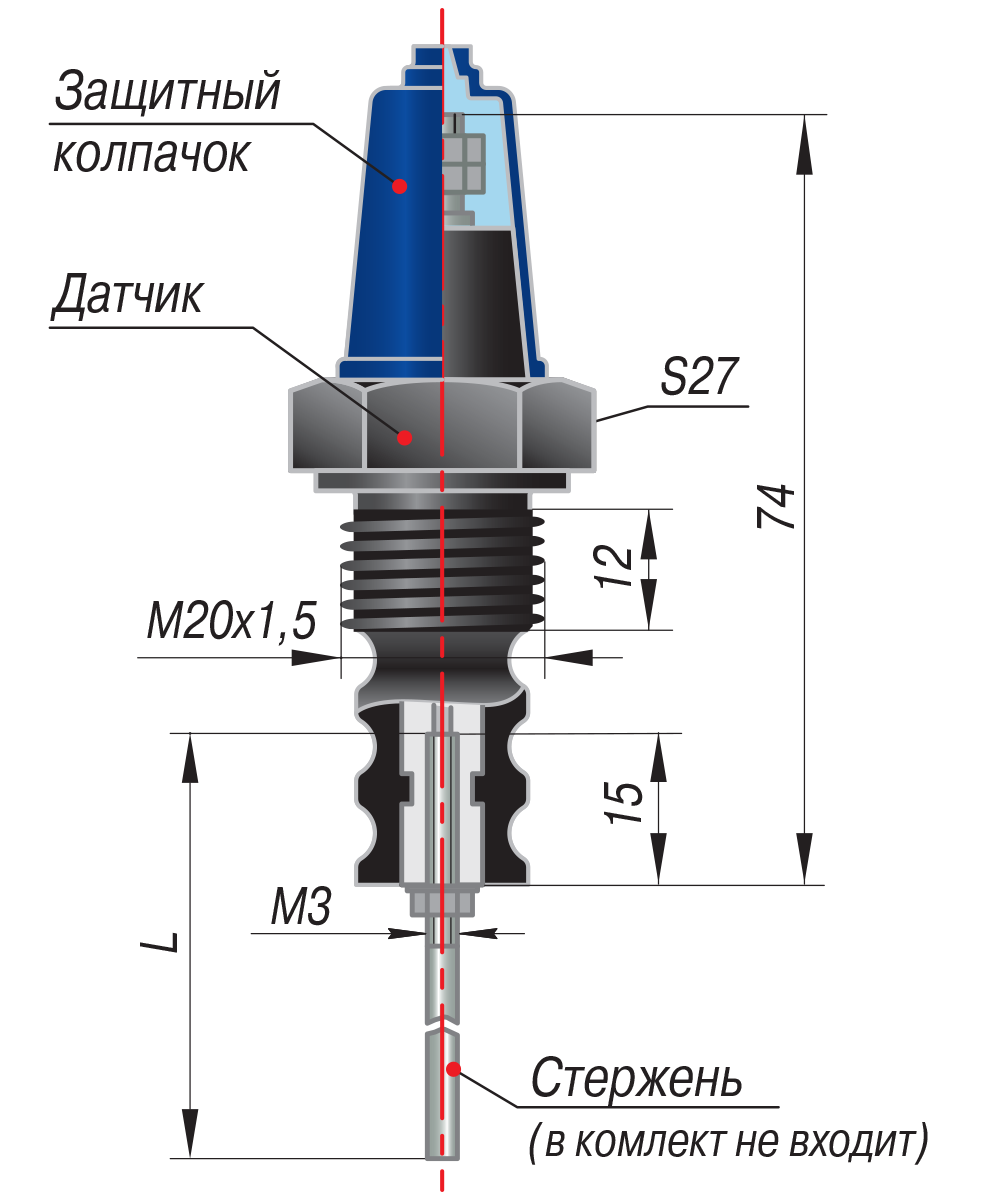

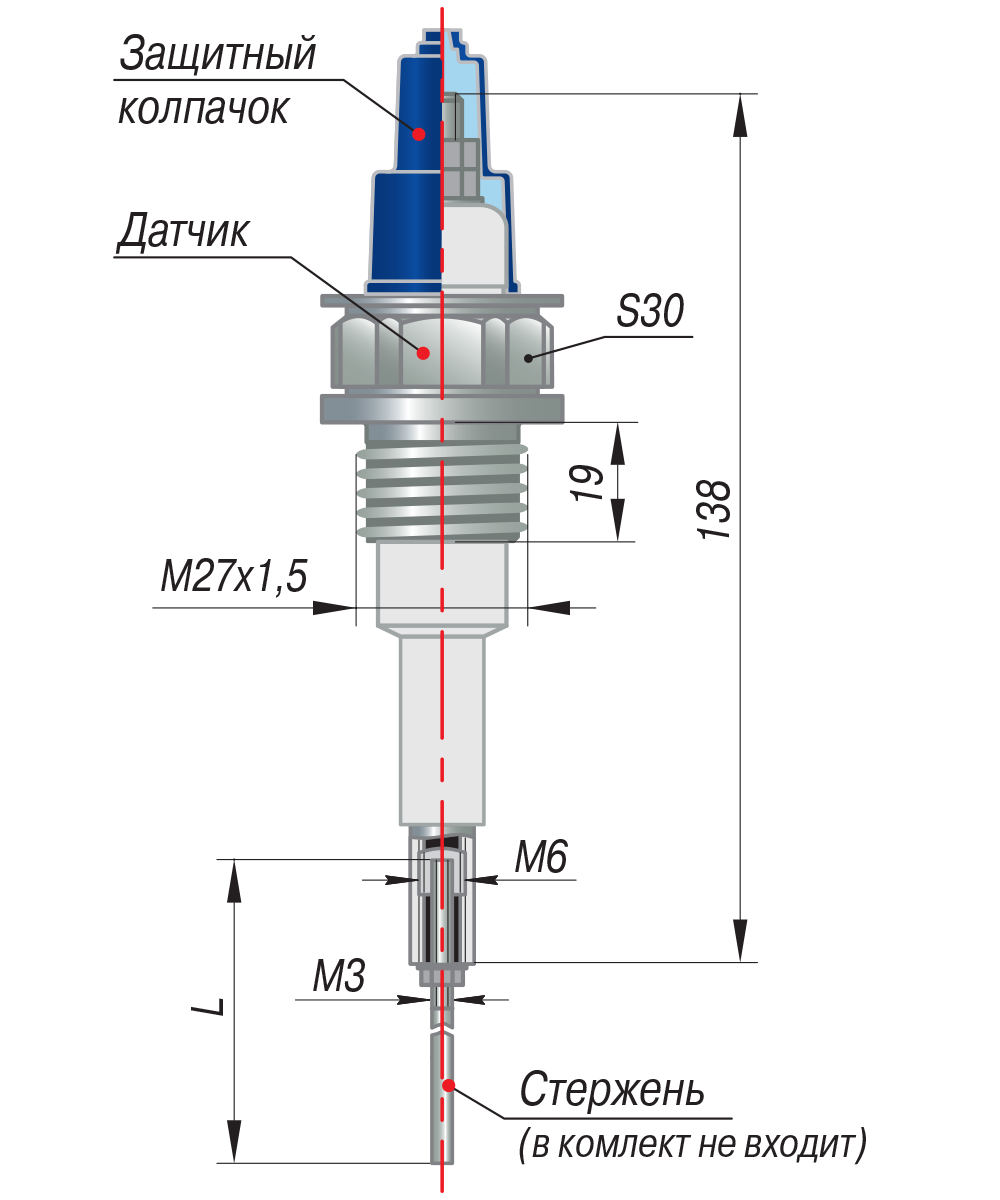

Габаритный чертеж |
|
|
|
|
||||||||||||||||||||
|
Присоединительные размеры |
|
М27×1,5 мм S30 |
М20×1,5 мм S27 |
G1/2 S24 |
||||||||||||||||||||
|
Материал |
Материал изолятора – полифениленсульфид |
Материал изолятора – фторопласт |
Материал корпуса –пластмасса |
Материал корпуса –пластмасса |
||||||||||||||||||||
|
Давление измеряемой среды, не более |
2,5 МПа |
0,25 МПа |
0,1 МПа |
2,0 МПа |
||||||||||||||||||||
|
Максимальная рабочая температура |
240 °С |
100 °С |
70 °С |
|||||||||||||||||||||
|
Конструктивные преимущества |
Особенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание |
- |

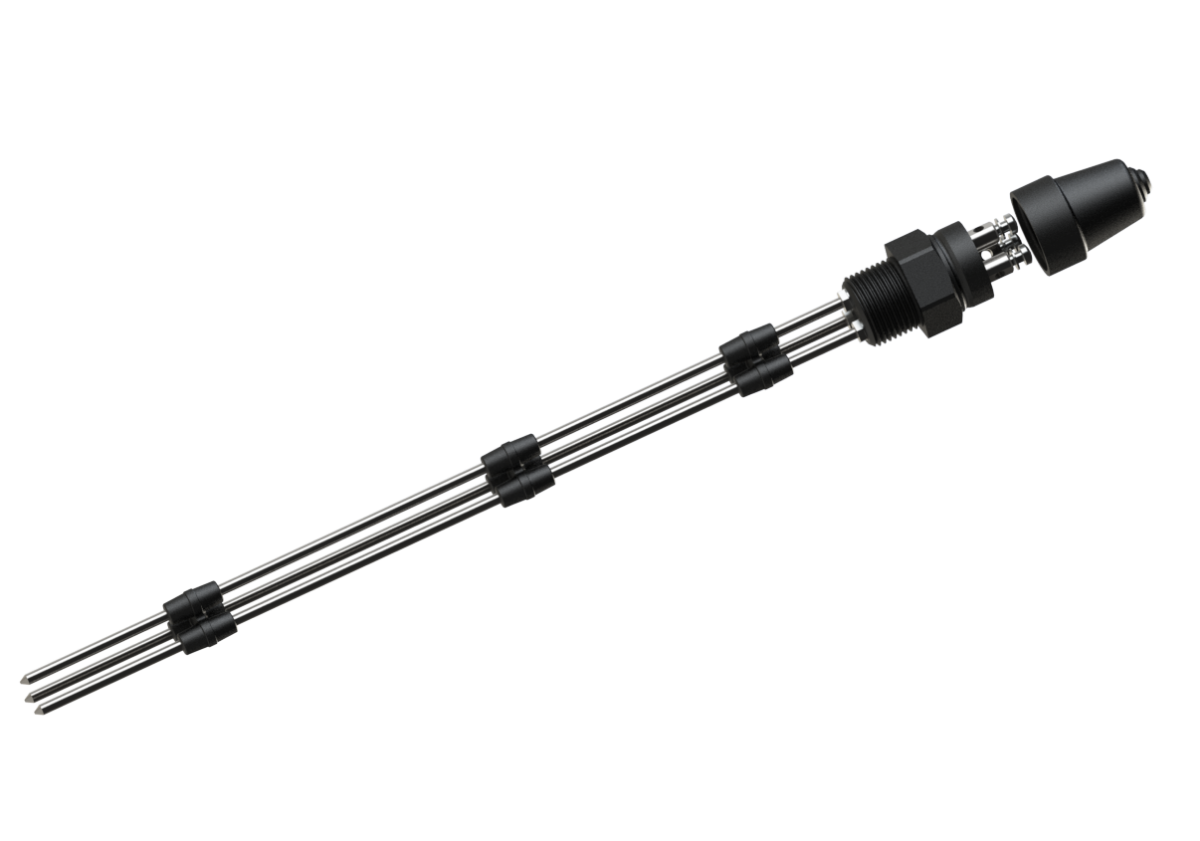

До трех уровней сигнализации, конструкция разделительных шайб (5 шт.) препятствует скоплению жидкости и практически исключает ложное срабатывание датчика |
|||||||||||||||||||||
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Стержни (электроды)
|
Модификация стержня |
Стержень |
Стержень 1,95 с адаптером |
|
Габаритный чертеж |
|
|
|
Длина стержней, L* |
0,5; 1; 1,95; 2,5; 3; 3,5; 4 м |
1,95 м |
|
Присоединительные размеры |
М3×0,5 мм |
|
|
Материал |
сталь нержавеющая 12Х18Н10Т |
|
|
Конструктивные преимущества |
Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения. |
|
|
Комплектность |
Стержень – 1шт. |
|
Модификации:
При заказе одноэлектродного датчика отдельно заказывается сам датчик и стержень к нему.

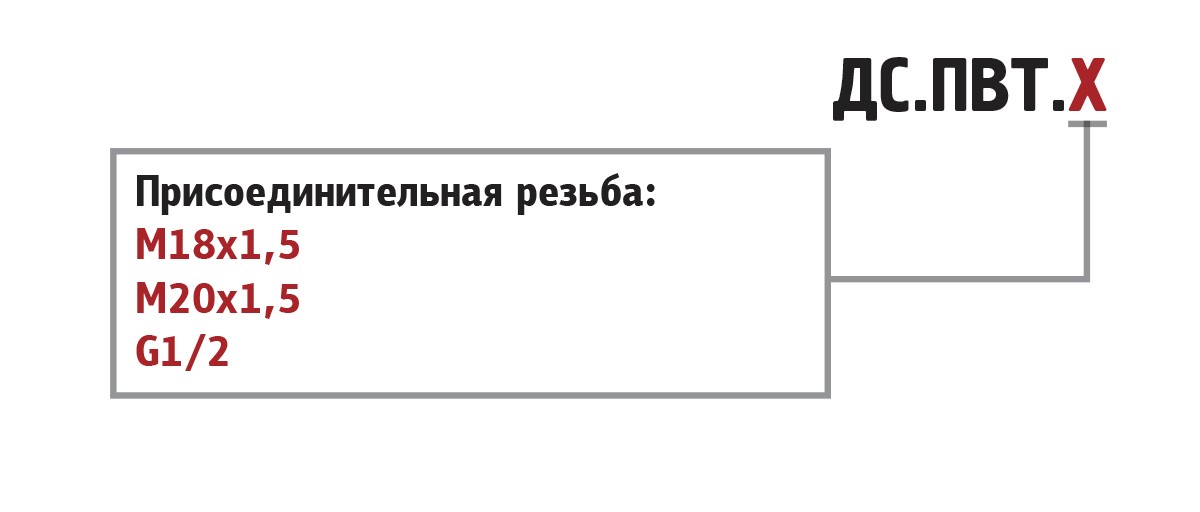

Обозначение при заказе ДС.ПВТ
