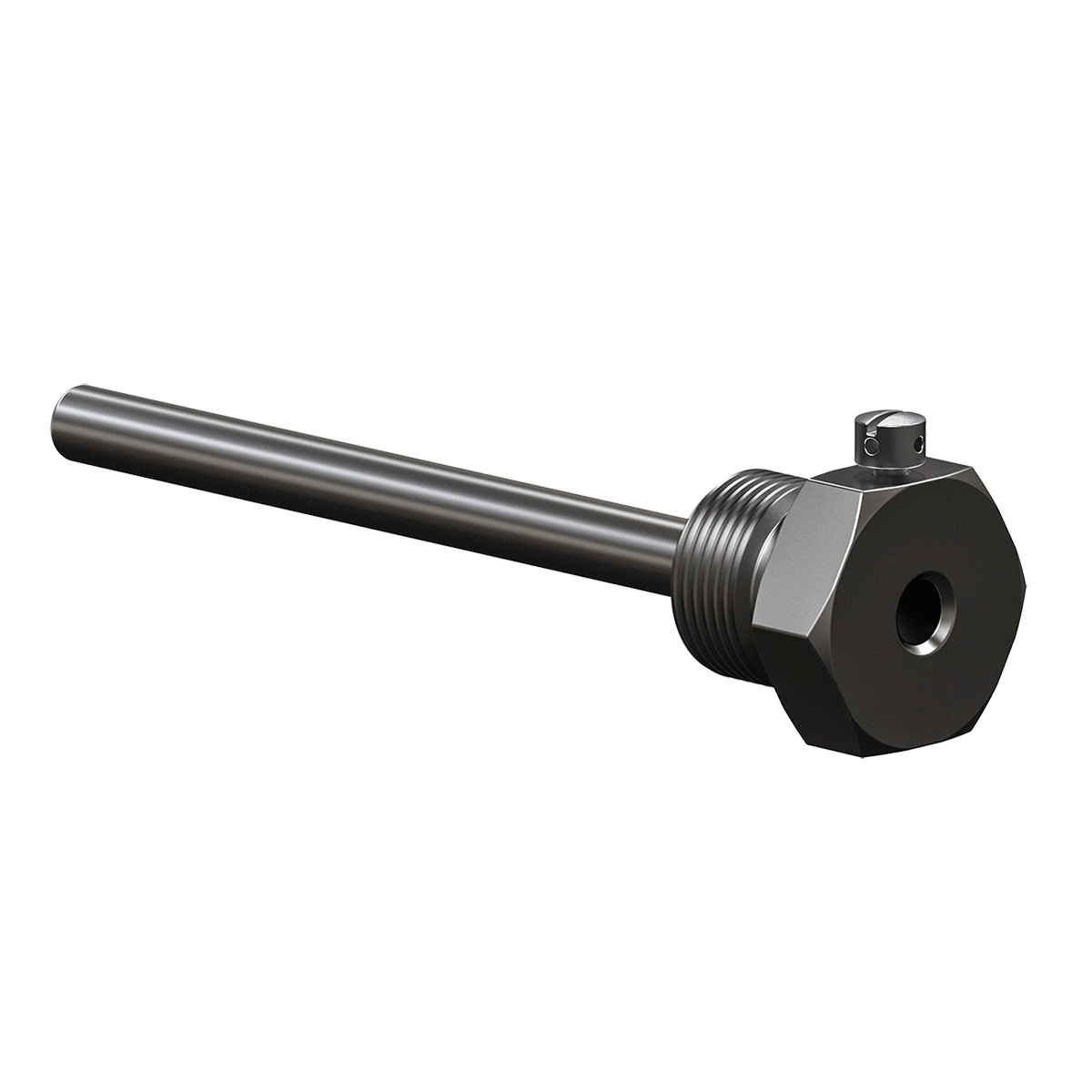

Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм.
Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы.
Преимущества использования гильз защитных ГЗ.6,3
- Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
- Защита монтажной части датчика от механического воздействия рабочей среды.
-
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.
- Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом.
- Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы.
Технические характеристики
- Температура эксплуатации: от +20 до +200 °С.
- Плотность рабочей среды: до 1000 кг/м3
- Давление рабочей среды: до 6,3 МПа.
- Скорость потока для воды: не более 4 м/с – для гильз с вылетом* до 250 мм.
- Скорость потока для пара:
- не более 80 м/с – для гильз с вылетом до 127 мм;
- не более 46 м/с – для гильз с вылетом от 130 до 250 мм.
* вылет – это фактический размер гильзы, находящийся в потоке.
Материалы деталей, контактирующих с рабочей средой:
- Трубка – 12Х18Н10Т.
- Штуцер и глухая шайба – AISI 304.

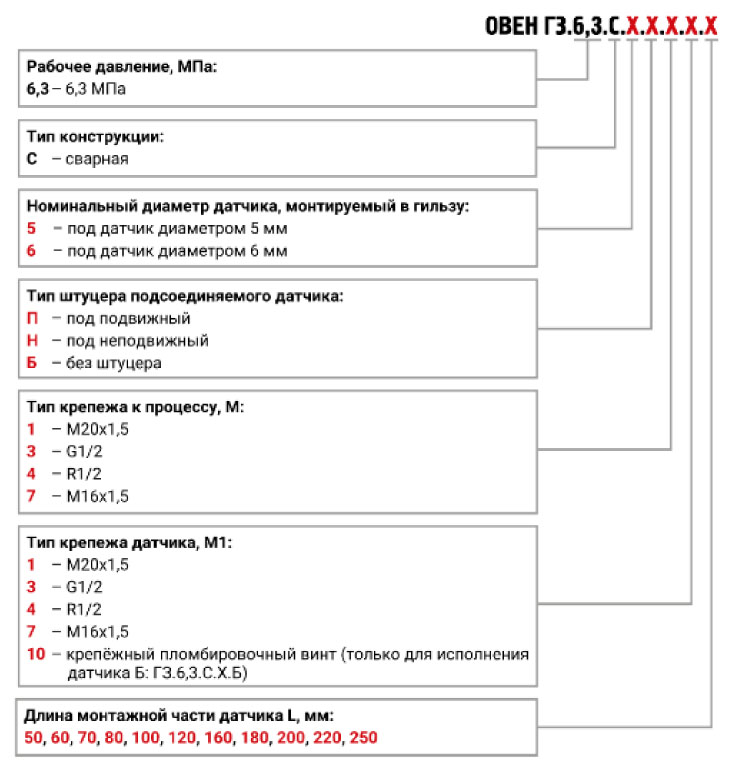

Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и фиксацией монтажной части датчика пломбировочным винтом
|

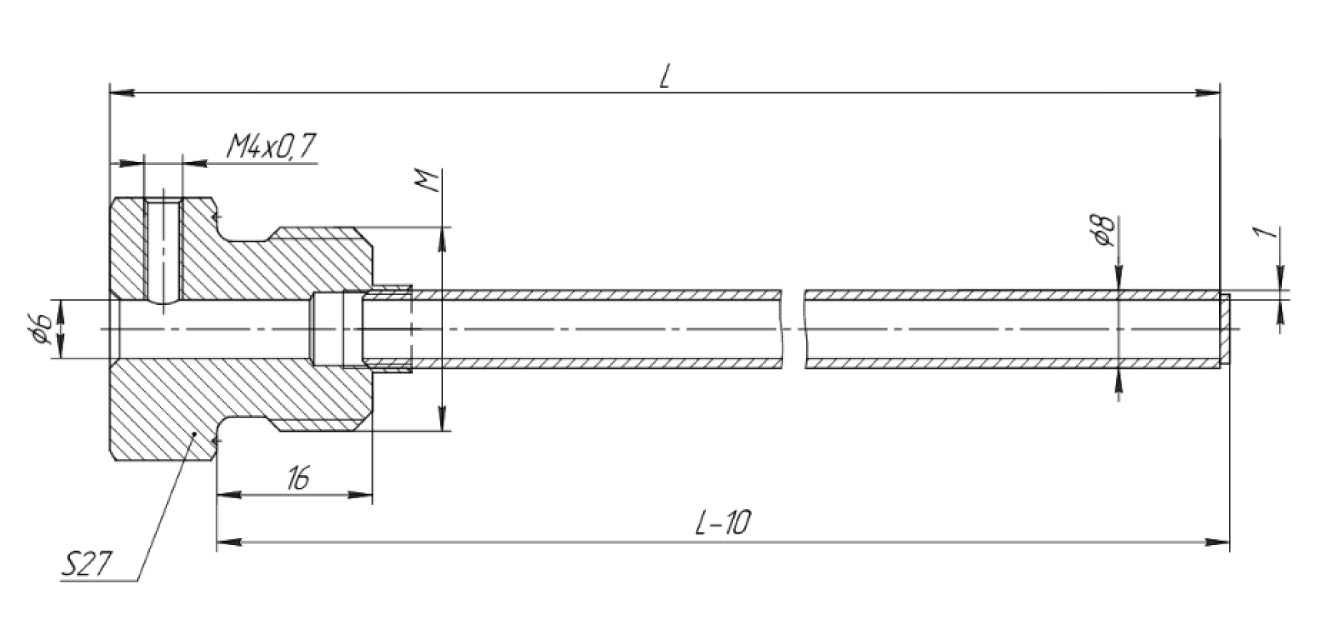

Для датчиков с диаметром 5 мм (ДТС3014, 214, 314, 414) |
|||
|
Конструктивное исполнение |
Обозначение при заказе |
М |
Длина монтажной части датчика L, мм |
 |
ГЗ.6,3.С.5.Б.1.10.L |
М20×1,5 |
50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
|
ГЗ.6,3.С.5.Б.3.10.L |
G1/2 |
||
|
ГЗ.6,3.С.5.Б.4.10.L |
R1/2 |
||
|
ГЗ.6,3.С.5.Б.7.10.L |
М16×1,5 |
||
|

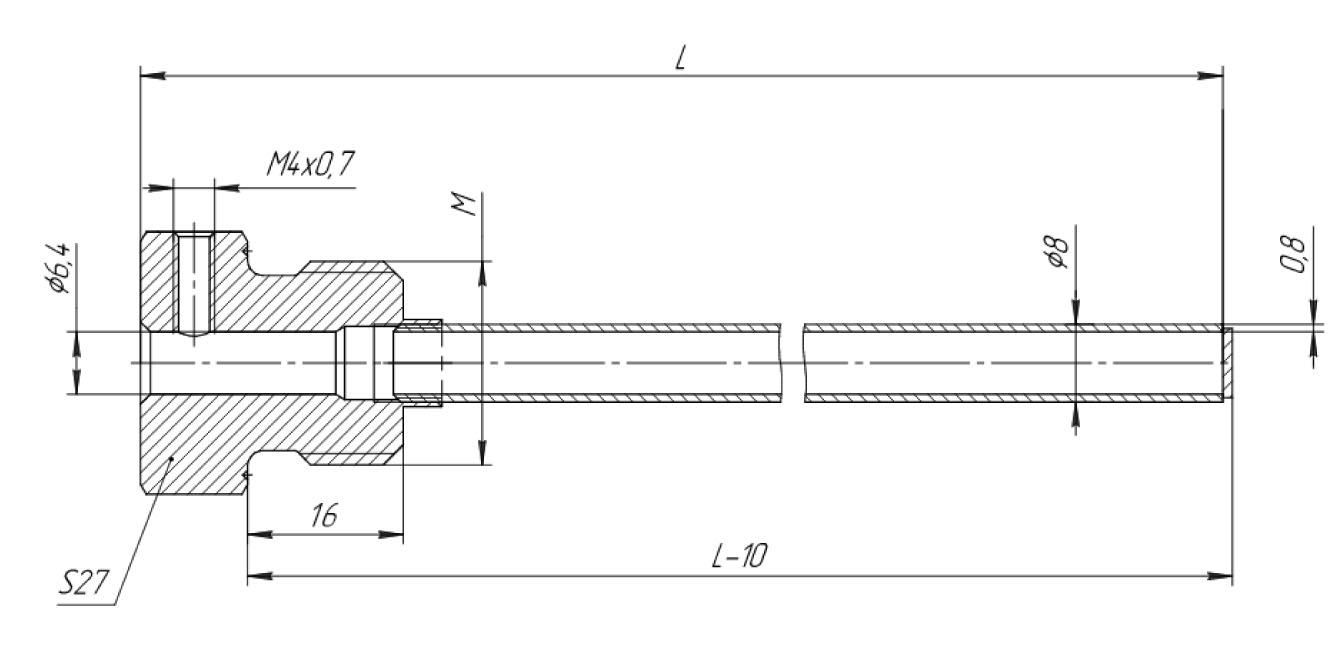

Для датчиков с диаметром 6 мм (ДТС094, 515) |
|||
|
Конструктивное исполнение |
Обозначение при заказе |
М |
Длина монтажной части датчика L, мм |
 |
ГЗ.6,3.С.6.Б.1.10.L |
М20×1,5 |
50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
|
ГЗ.6,3.С.6.Б.3.10.L |
G1/2 |
||
|
ГЗ.6,3.С.6.Б.4.10.L |
R1/2 |
||
|
ГЗ.6,3.С.6.Б.7.10.L |
М16×1,5 |
||
Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и к датчику
|

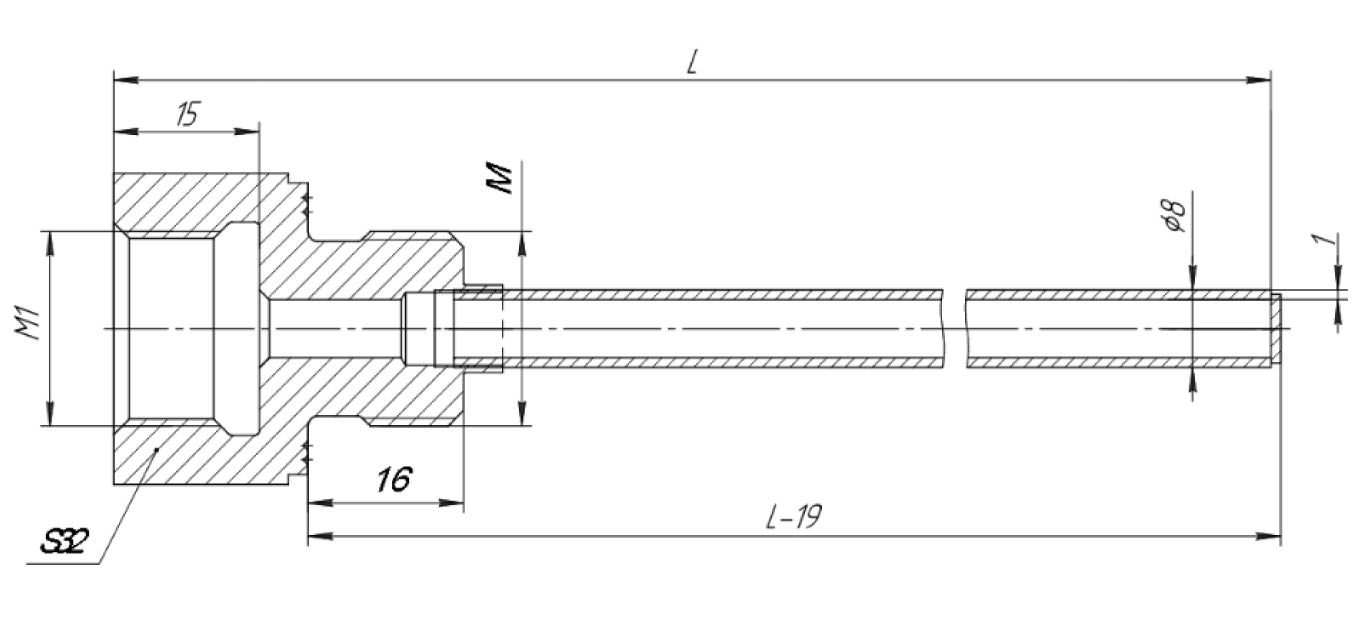

Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3105, 3194) |
||||
|
Конструктивное исполнение |
Обозначение при заказе |
М |
М1 |
Длина монтажной части датчика L, мм |
 |
ГЗ.6,3.С.5.Н.1.3.L |
М20×1,5 |
G1/2 |
50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
|
ГЗ.6,3.С.5.Н.1.4.L |
R1/2 |
|||
|
ГЗ.6,3.С.5.Н.3.3.L |
G1/2 |
G1/2 |
||
|
ГЗ.6,3.С.5.Н.3.4.L |
R1/2 |
|||
|
ГЗ.6,3.С.5.Н.4.3.L |
R1/2 |
G1/2 |
||
|
ГЗ.6,3.С.5.Н.4.4.L |
R1/2 |
|||
|
ГЗ.6,3.С.5.Н.7.3.L |
М16×1,5 |
G1/2 |
||
|
ГЗ.6,3.С.5.Н.7.4.L |
R1/2 |
|||
|

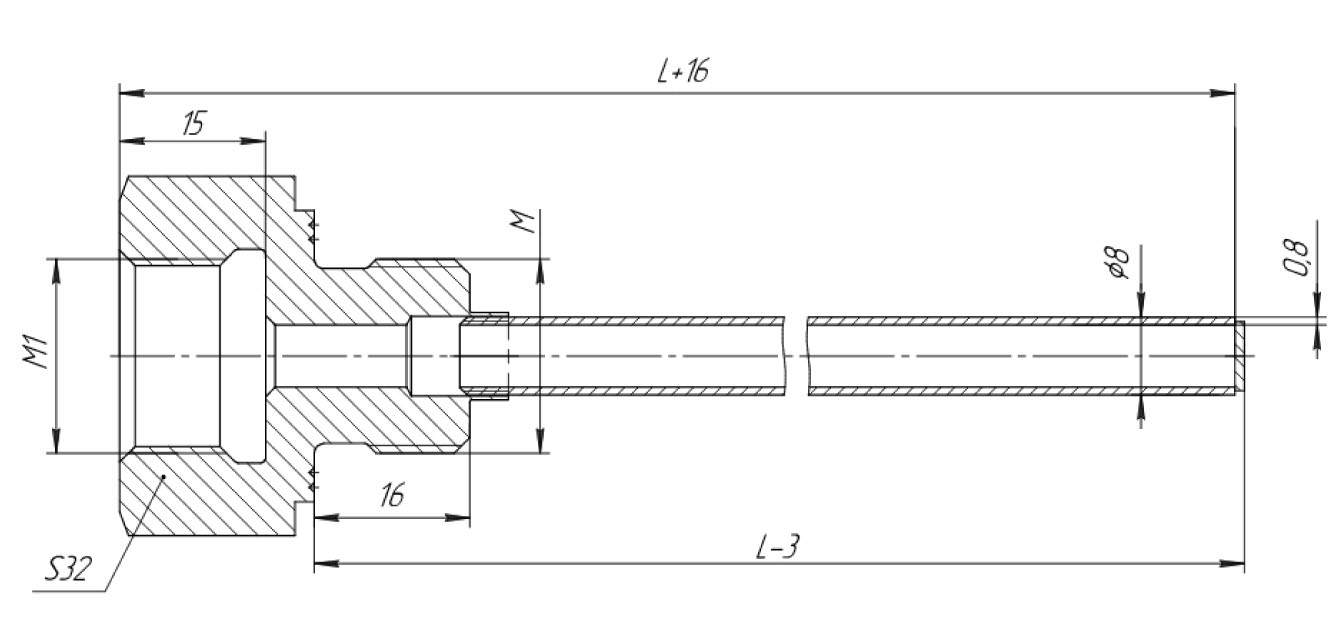

Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС124, 145) |
||||
|
Конструктивное исполнение |
Обозначение при заказе |
М |
М1 |
Длина монтажной части датчика L, мм |
 |
ГЗ.6,3.С.6.П.1.1.L |
М20×1,5 |
М20×1,5 |
50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
|
ГЗ.6,3.С.6.П.1.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.П.1.7.L |
М16×1,5 |
|||
|
ГЗ.6,3.С.6.П.3.1.L |
G1/2 |
М20×1,5 |
||
|
ГЗ.6,3.С.6.П.3.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.П.3.7.L |
М16×1,5 |
|||
|
ГЗ.6,3.С.6.П.4.1.L |
R1/2 |
М20×1,5 |
||
|
ГЗ.6,3.С.6.П.4.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.П.4.7.L |
М16×1,5 |
|||
|
ГЗ.6,3.С.6.П.7.1.L |
М16×1,5 |
М20×1,5 |
||
|
ГЗ.6,3.С.6.П.7.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.П.7.7.L |
М16×1,5 |
|||
|

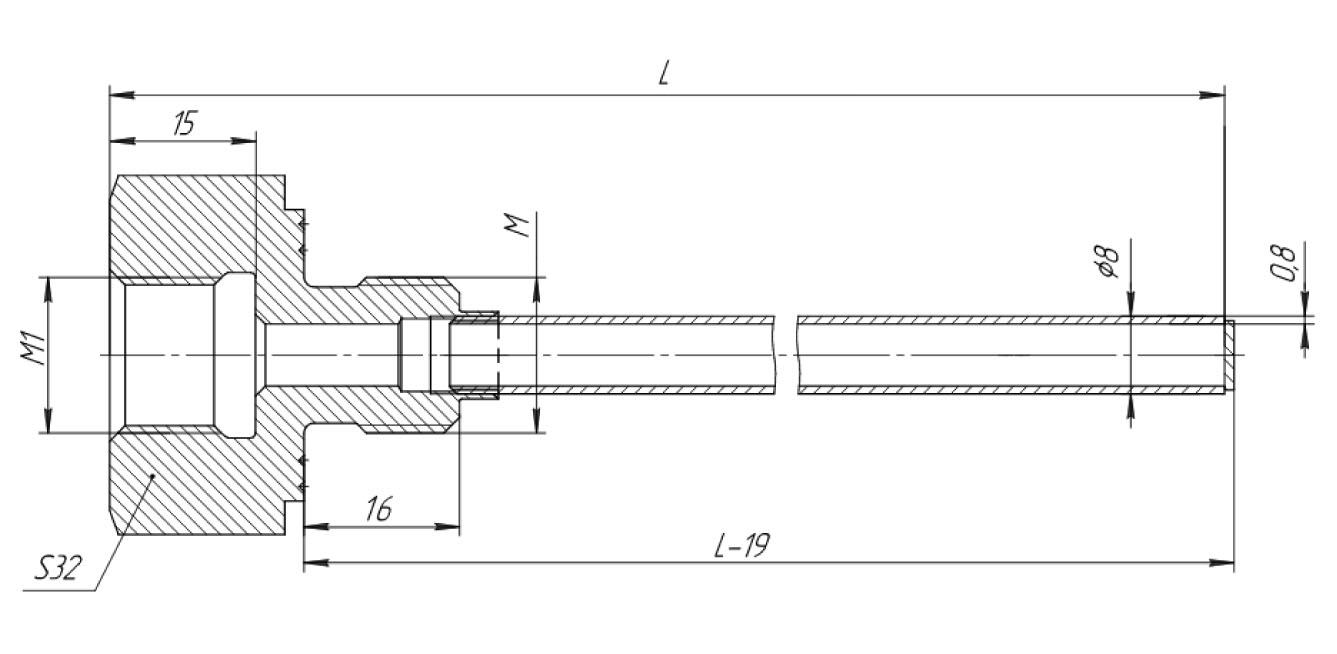

Для датчиков с диаметром 6 мм с приварным штуцером (ДТС054, 194, 505) |
||||
|
Конструктивное исполнение |
Обозначение при заказе |
М |
М1 |
Длина монтажной части датчика L, мм |
 |
ГЗ.6,3.С.6.Н.1.1.L |
М20×1,5 |
М20×1,5 |
50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
|
ГЗ.6,3.С.6.Н.1.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.Н.1.7.L |
М16×1,5 |
|||
|
ГЗ.6,3.С.6.Н.3.1.L |
G1/2 |
М20×1,5 |
||
|
ГЗ.6,3.С.6.Н.3.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.Н.3.7.L |
М16×1,5 |
|||
|
ГЗ.6,3.С.6.Н.4.1.L |
R1/2 |
М20×1,5 |
||
|
ГЗ.6,3.С.6.Н.4.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.Н.4.7.L |
М16×1,5 |
|||
|
ГЗ.6,3.С.6.Н.7.1.L |
М16×1,5 |
М20×1,5 |
||
|
ГЗ.6,3.С.6.Н.7.3.L |
G1/2 |
|||
|
ГЗ.6,3.С.6.Н.7.7.L |
М16×1,5 |
|||
