Типы исполнений датчиков и назначение

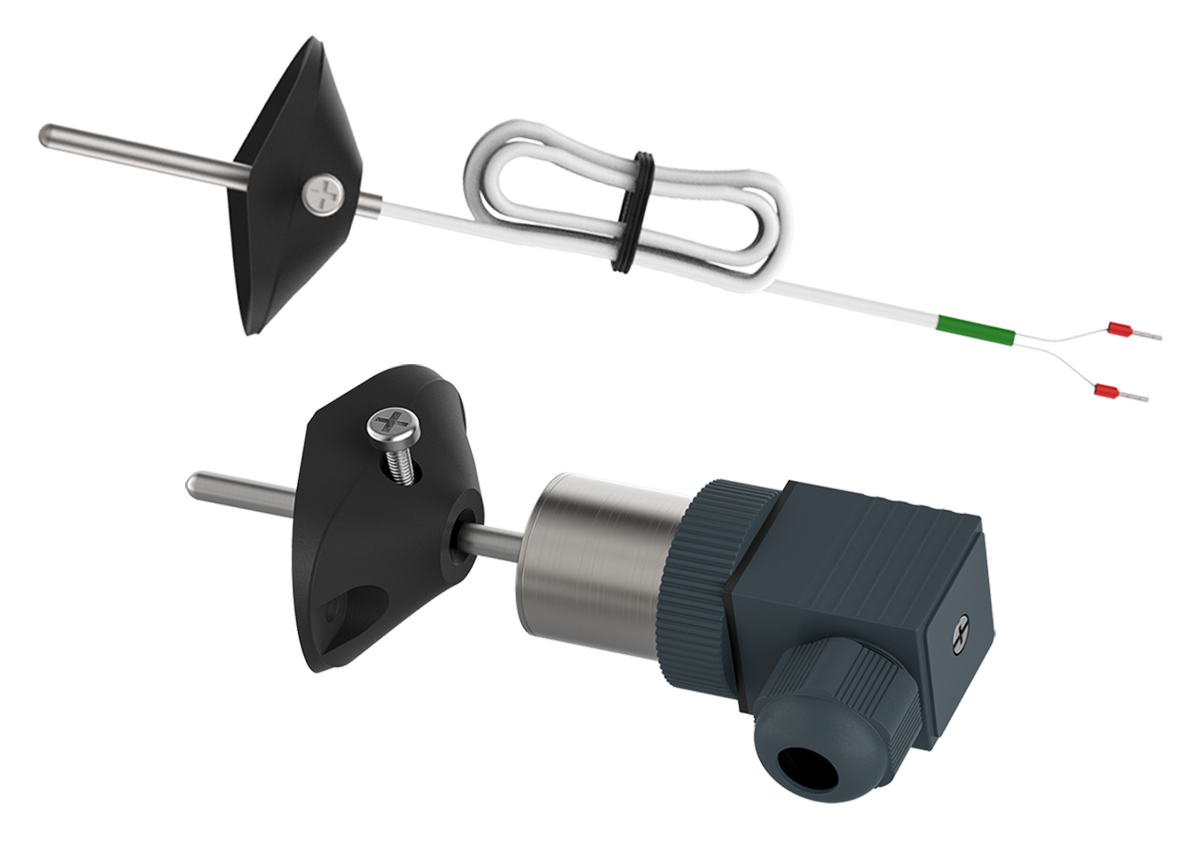

Канальные датчики температуры

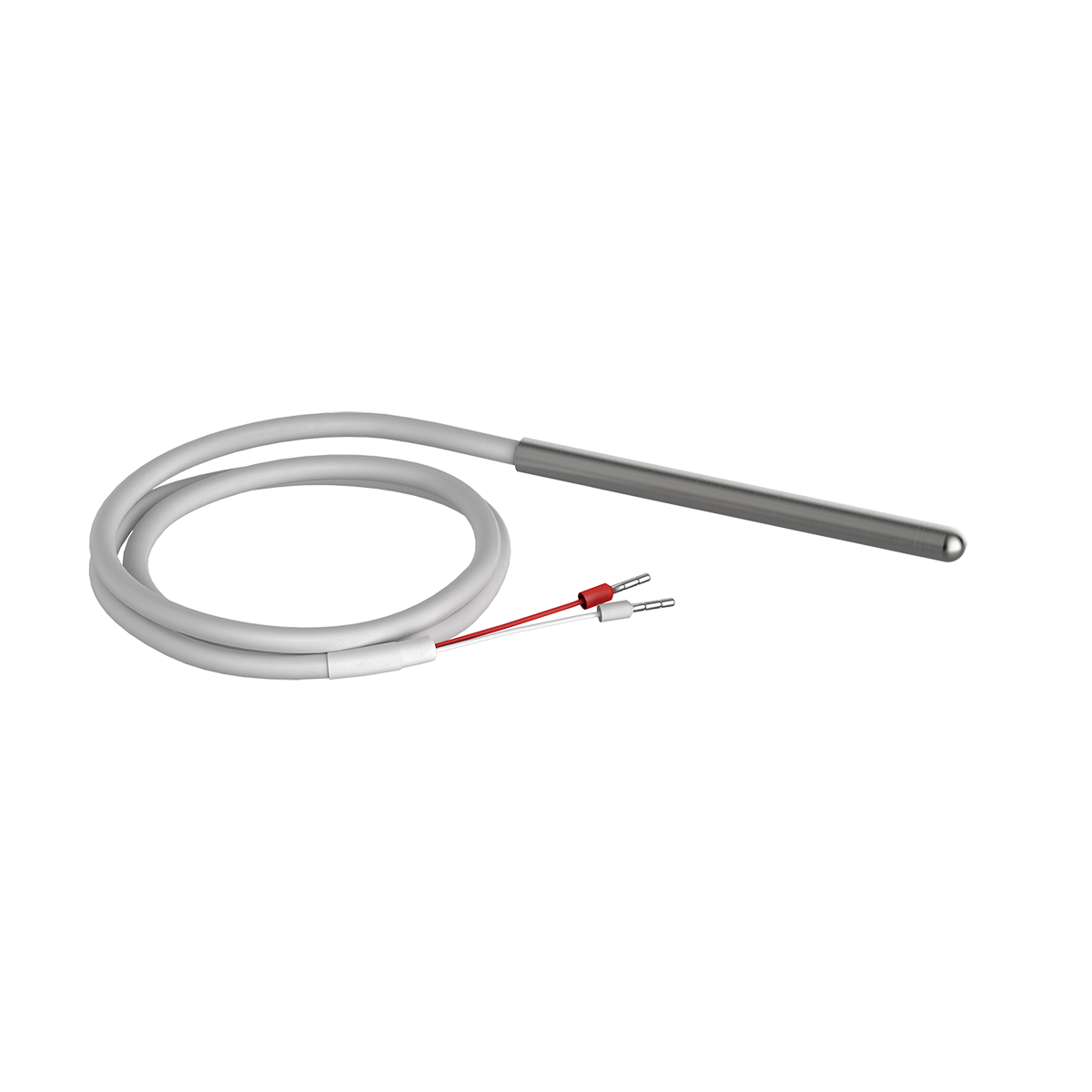

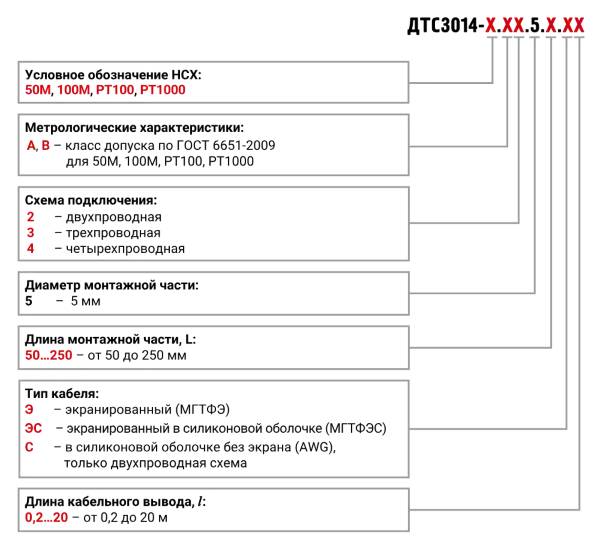

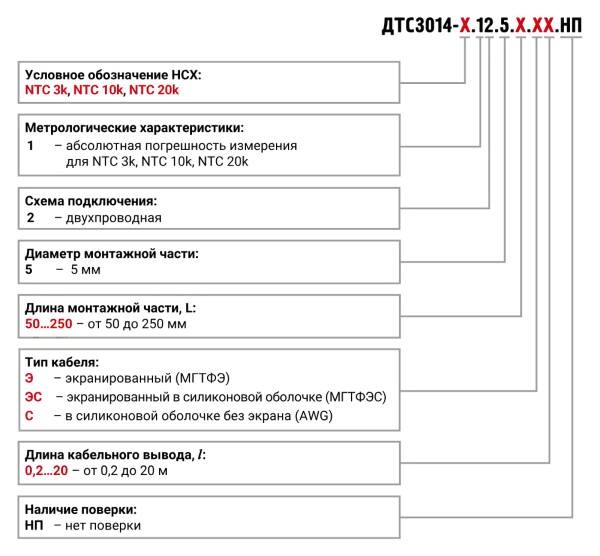

ДТС3014 с фланцем МФ-5

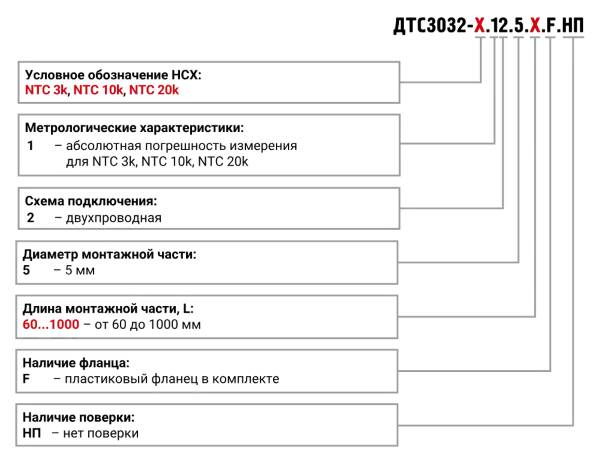

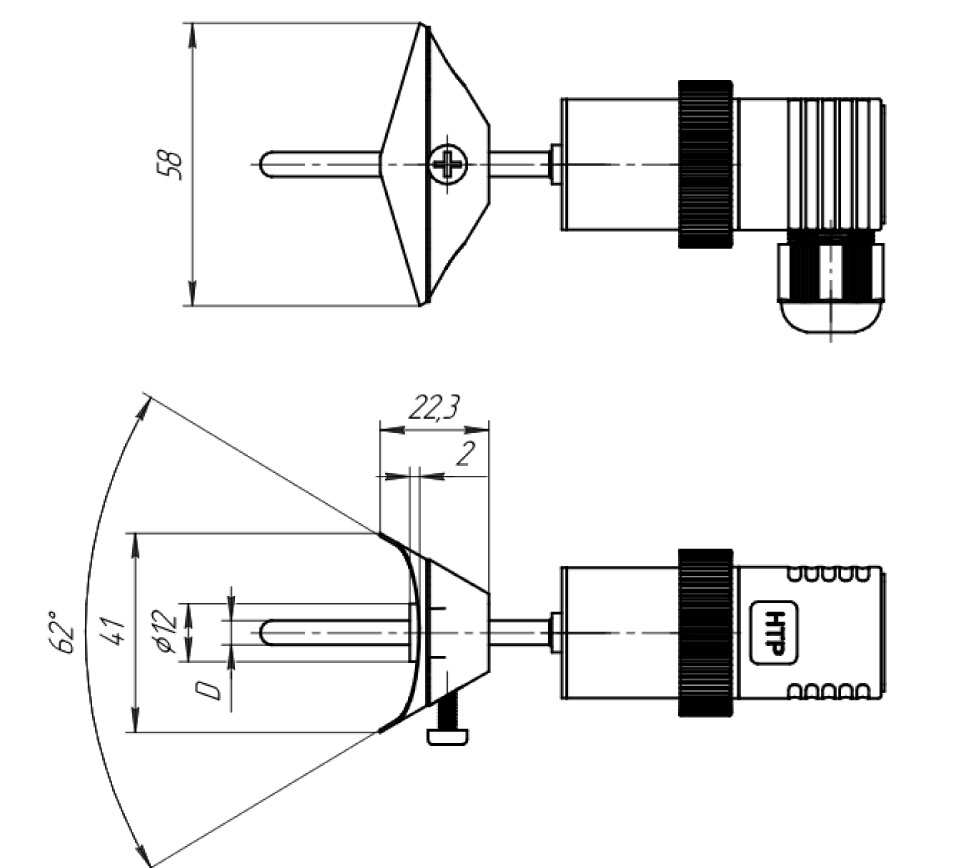

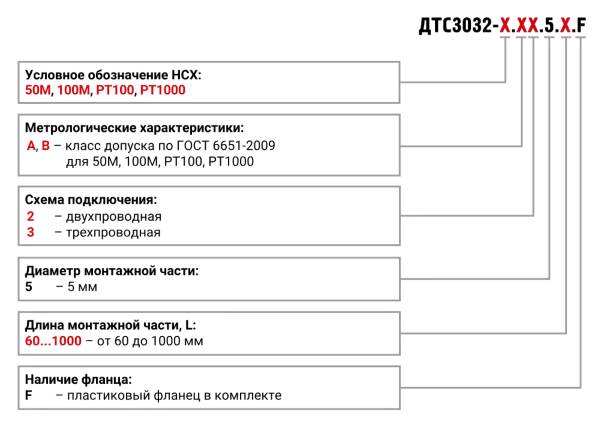

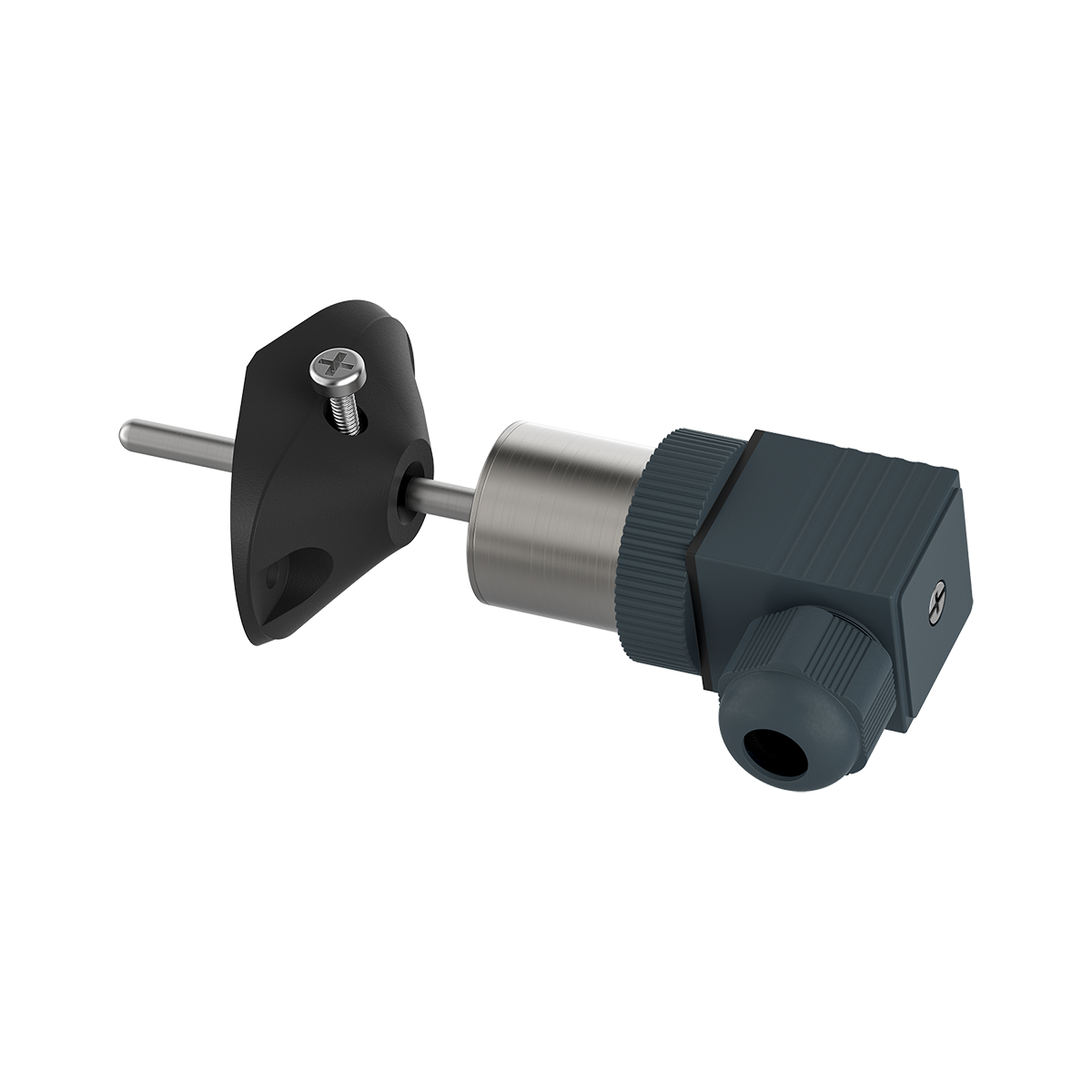

ДТС3032
Измерение температуры воздуха в канале воздуховода:
- монтаж на стенку воздуховода с помощью пластикового фланца;
- глубина погружения регулируется перемещением фланца и зависит от длины монтажной части.

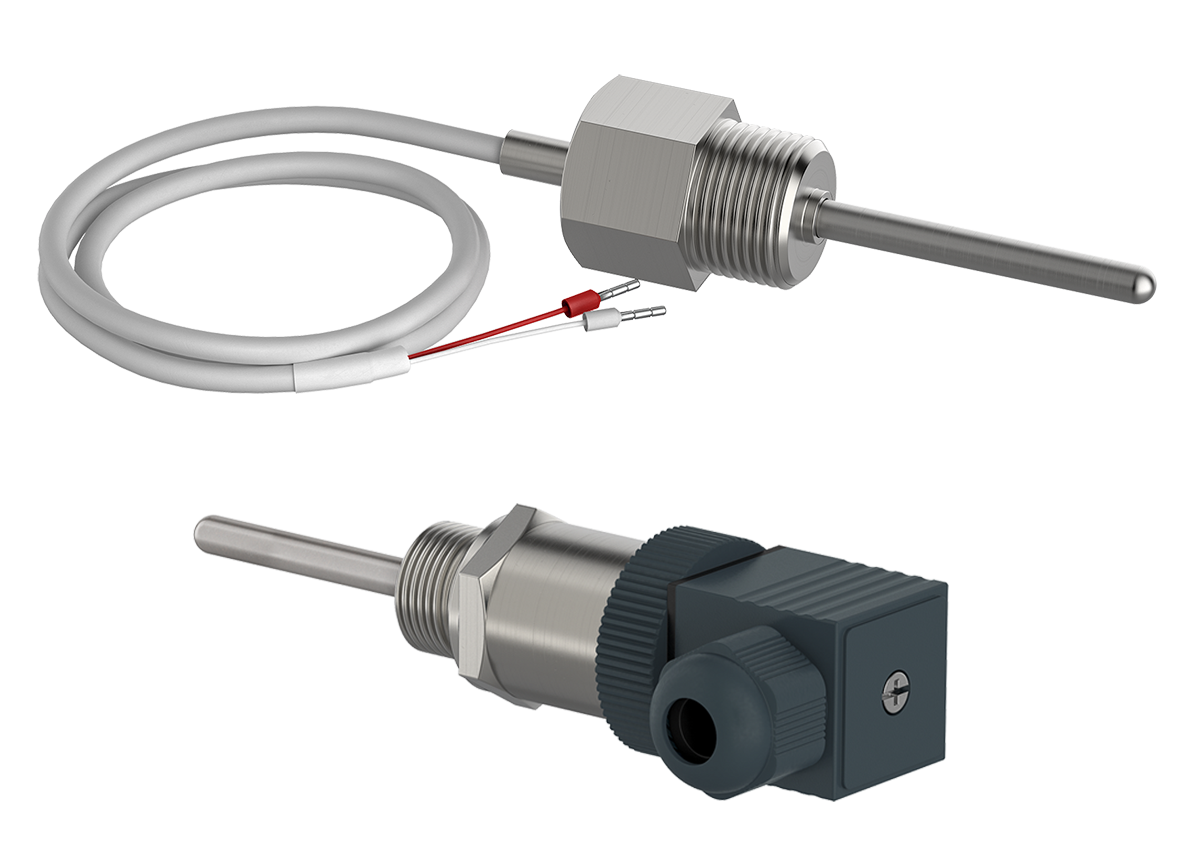

Погружные датчики температуры (врезные датчики температуры)

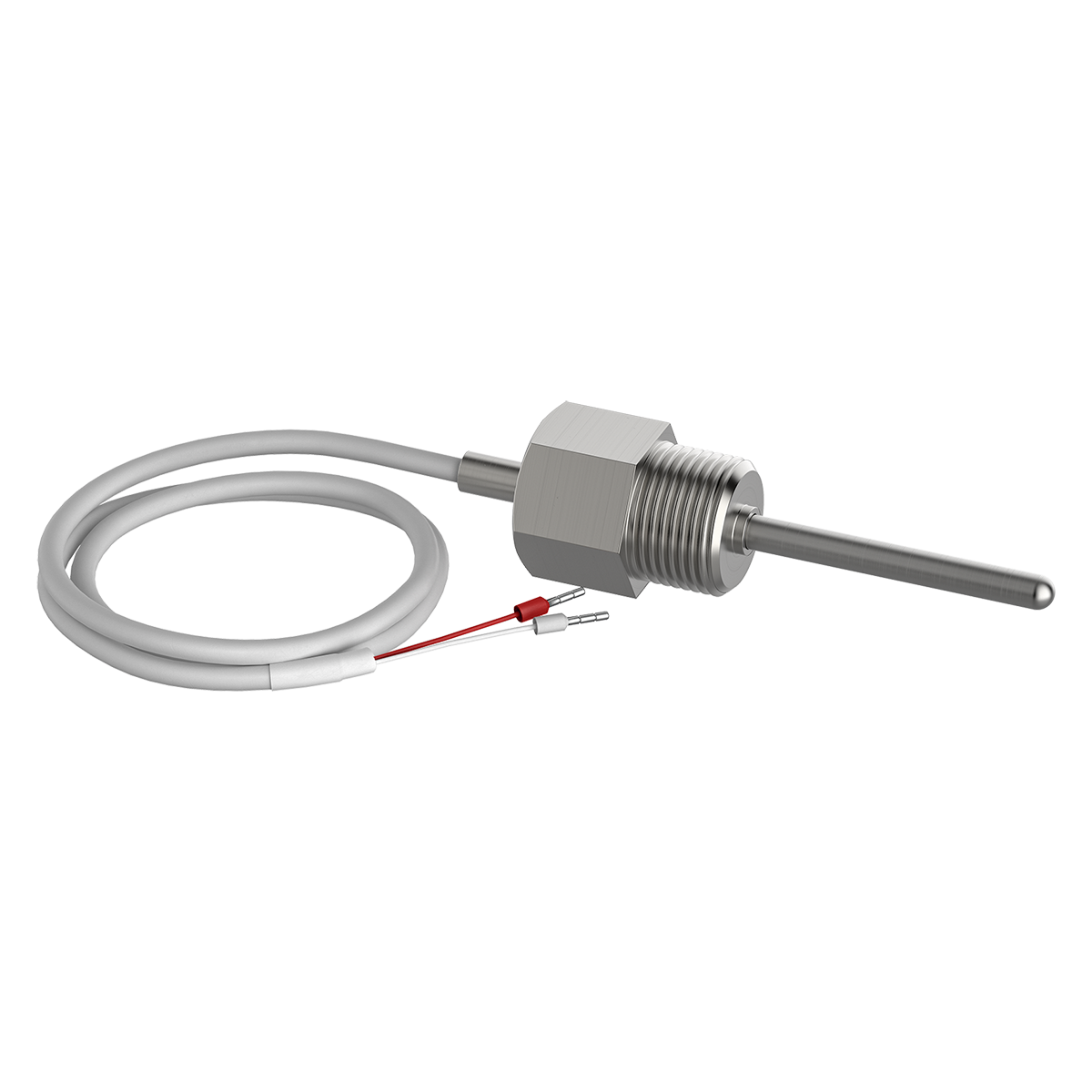

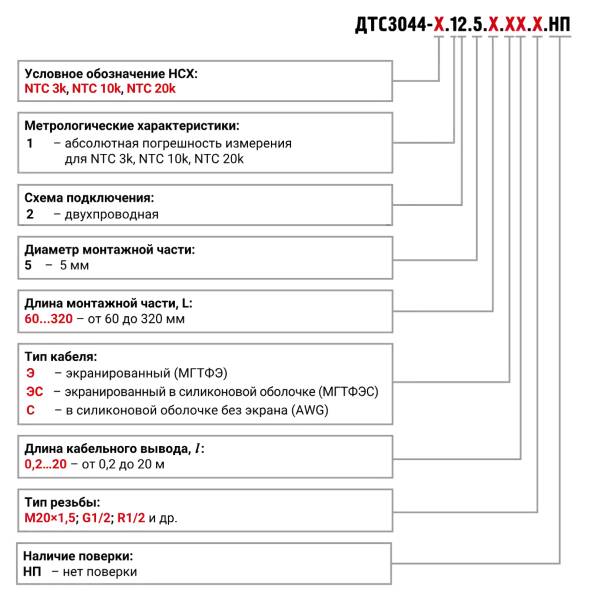

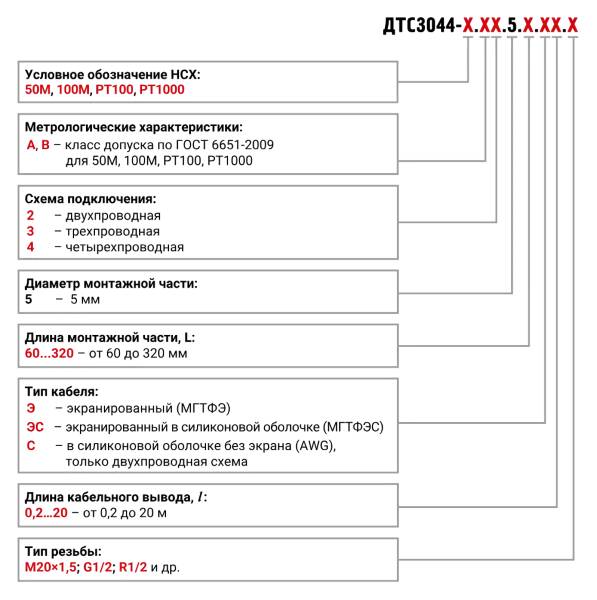

ДТС3044

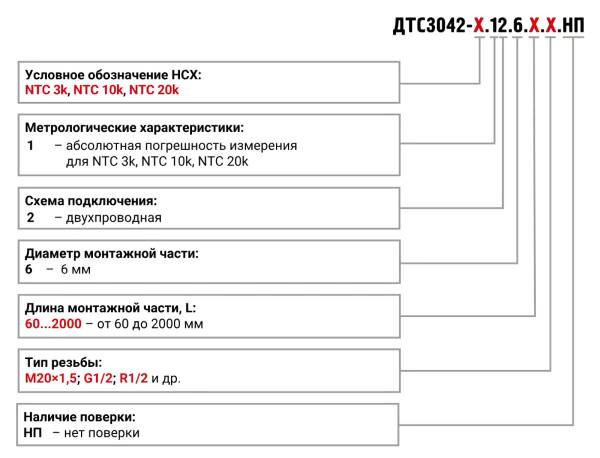

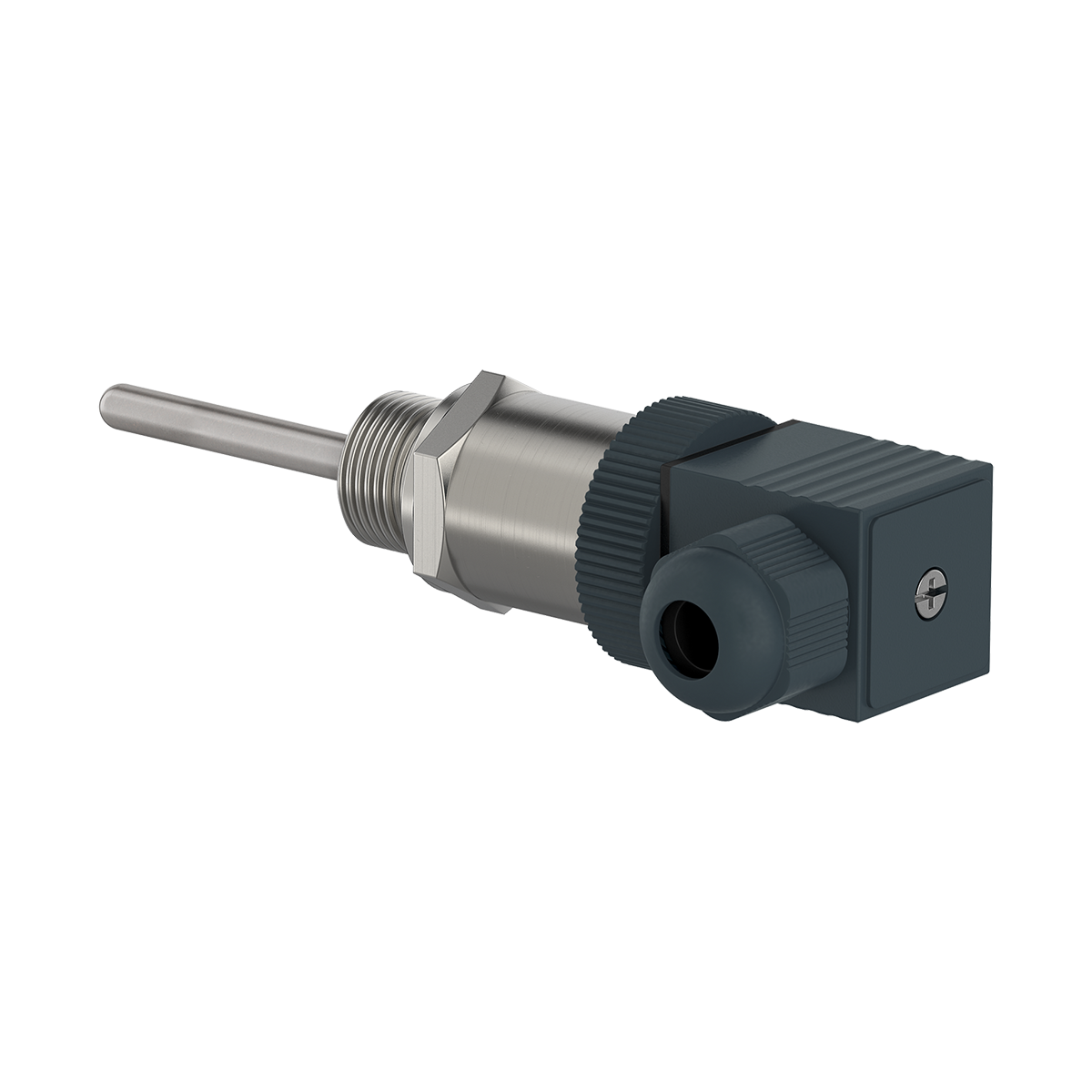

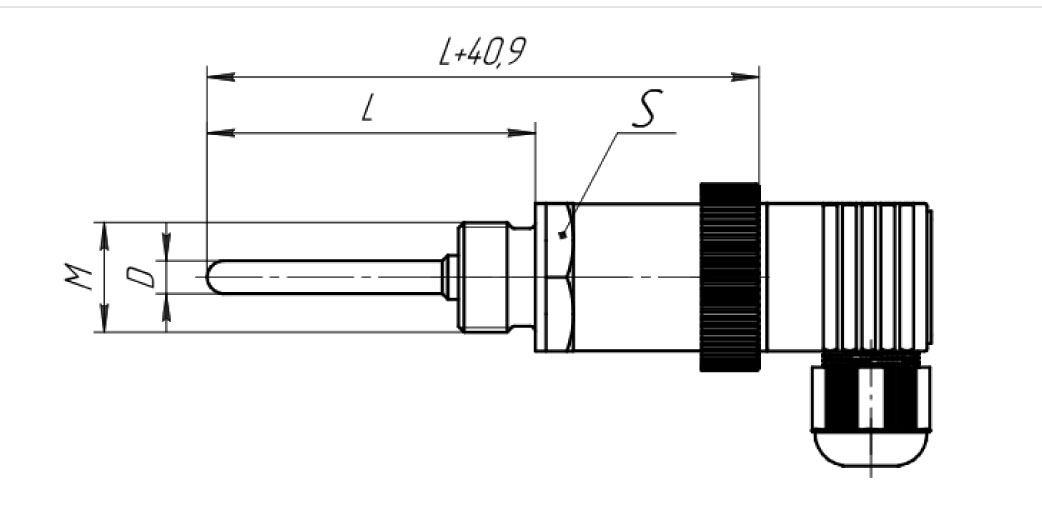

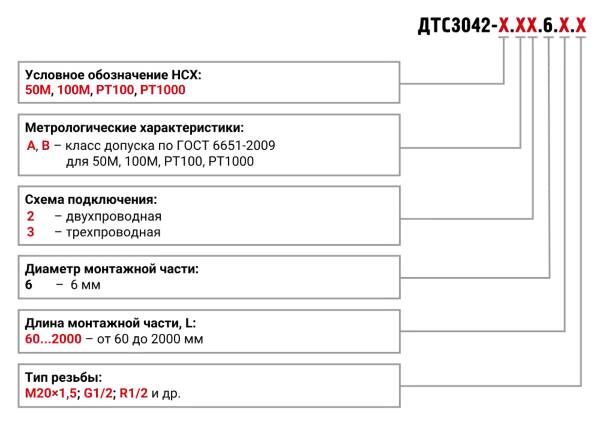

ДТС3042
Измерение температуры теплоносителя в прямом и обратном трубопроводе:
- приварной штуцер;
- монтаж в трубопровод с помощью арматуры (защитных гильз и монтажных бобышек).

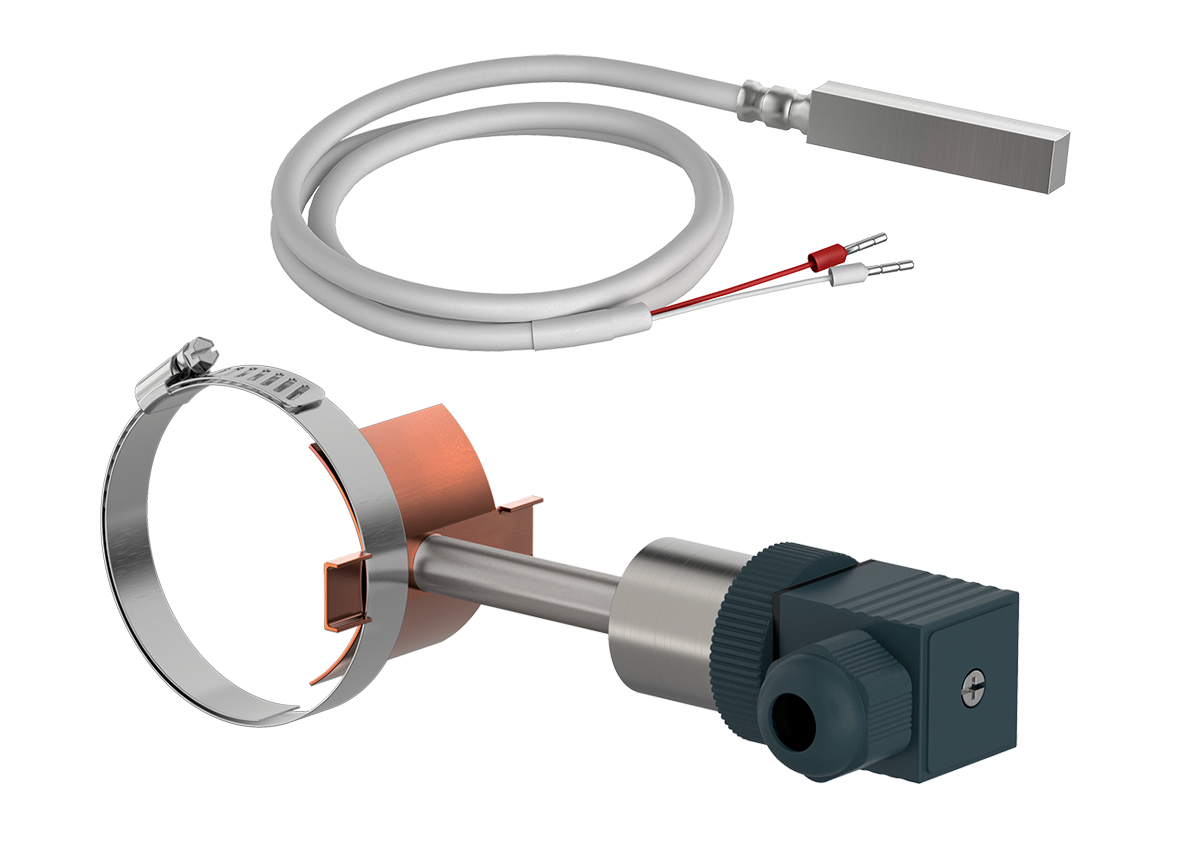

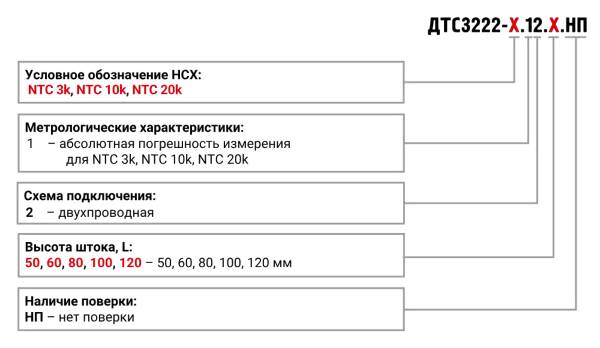

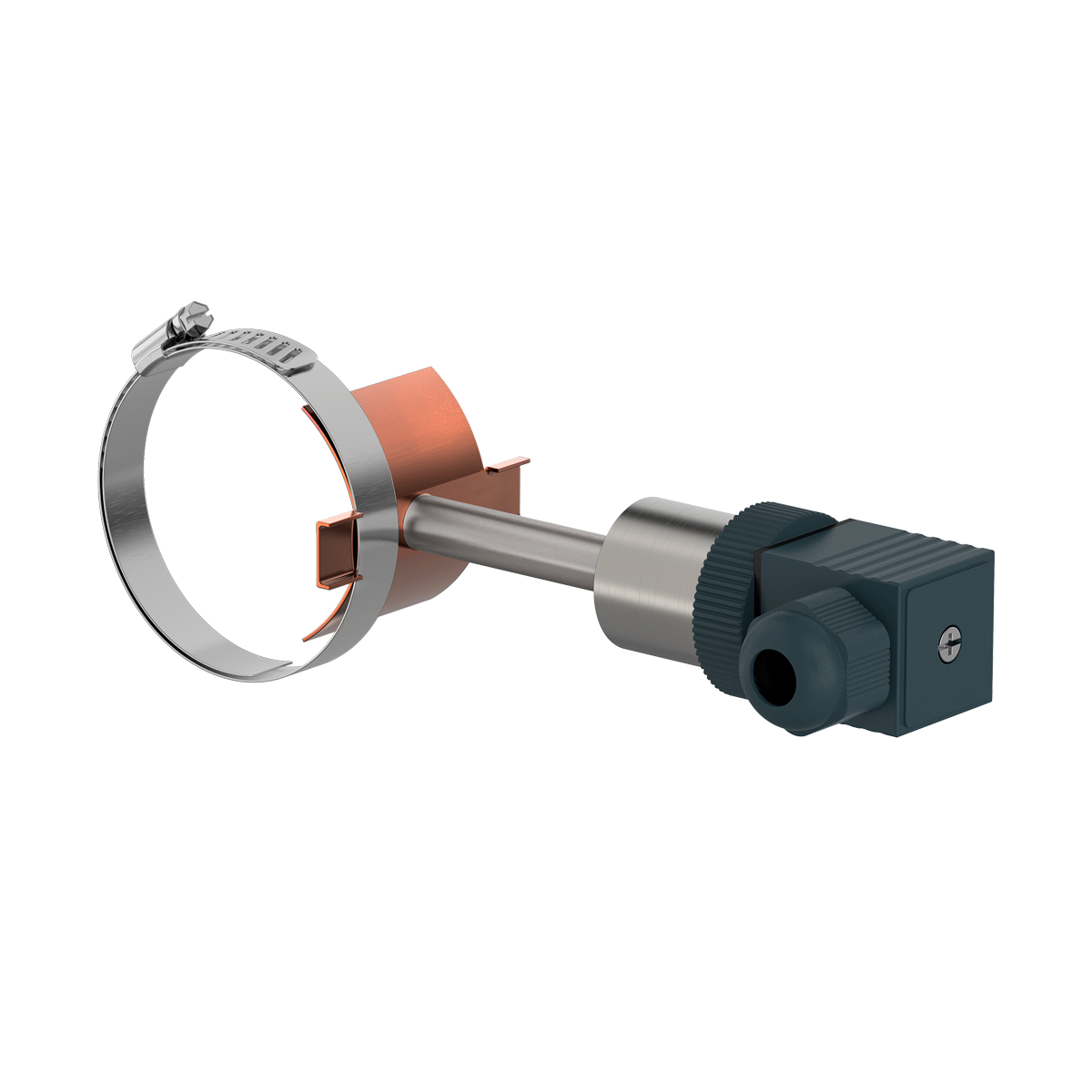

Накладные датчики температуры

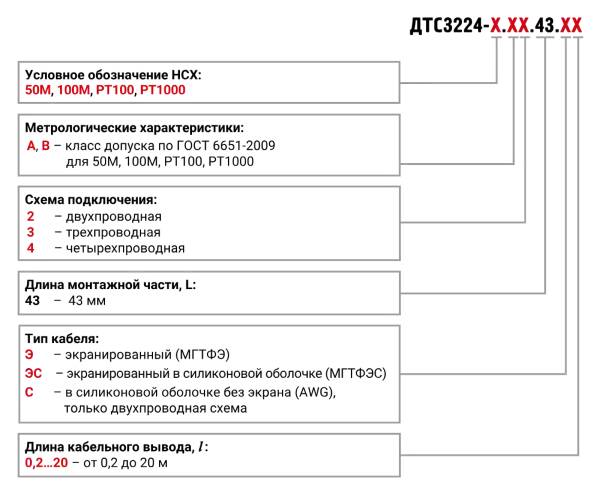

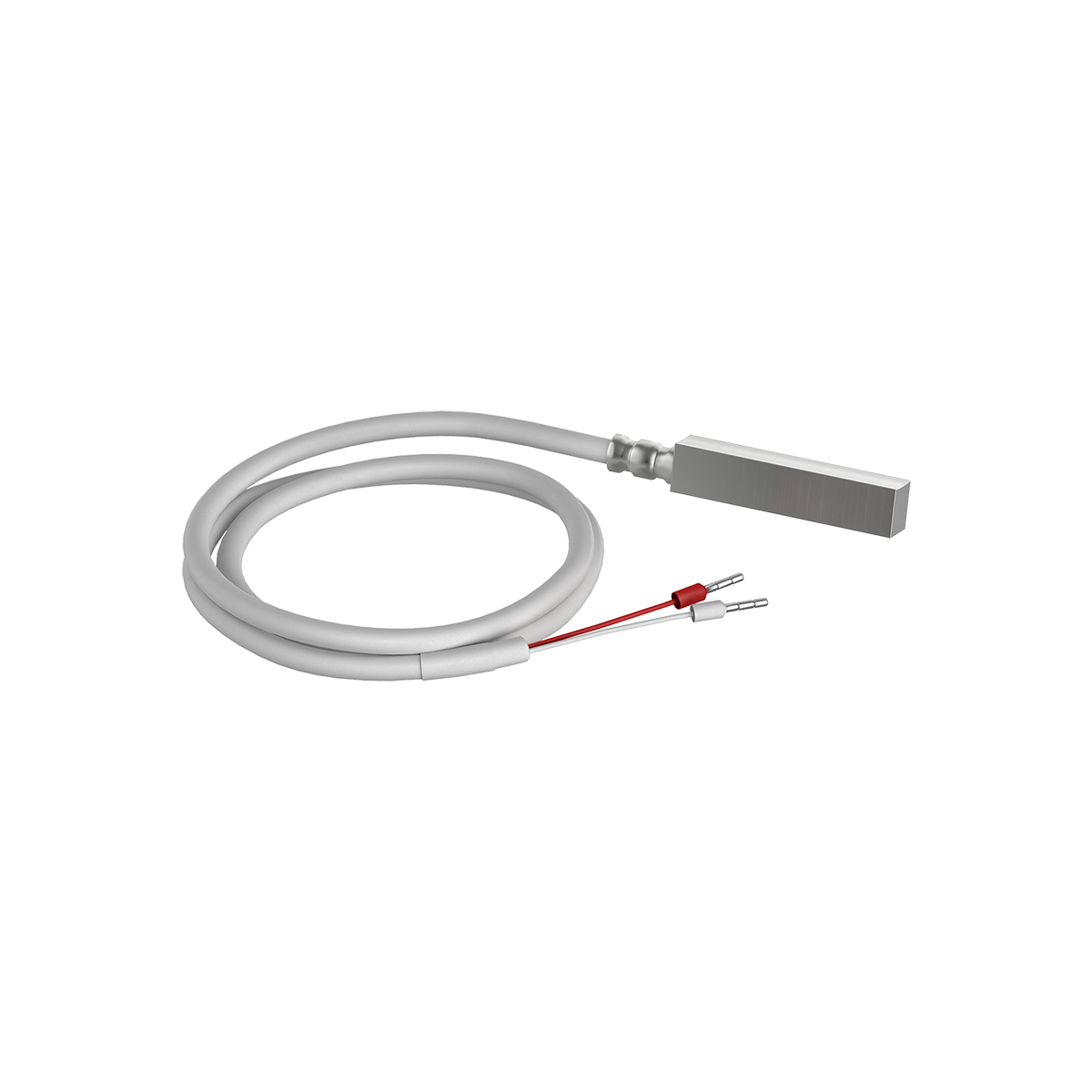

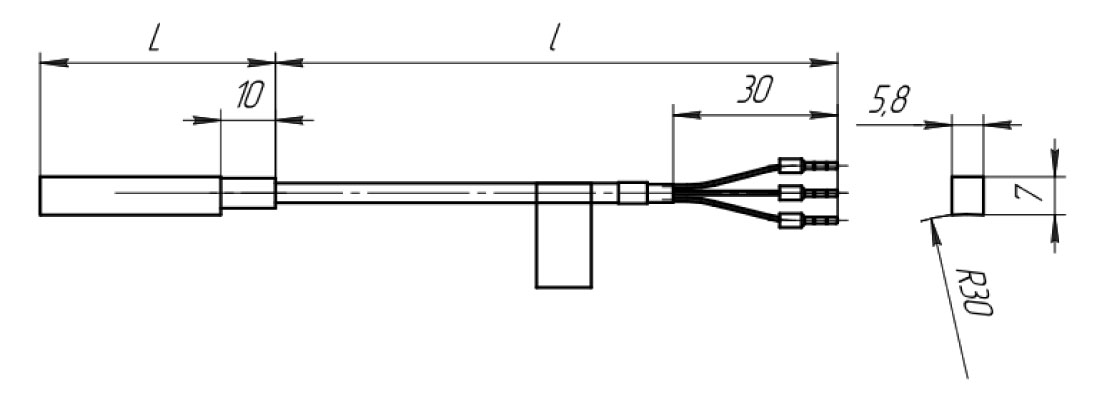

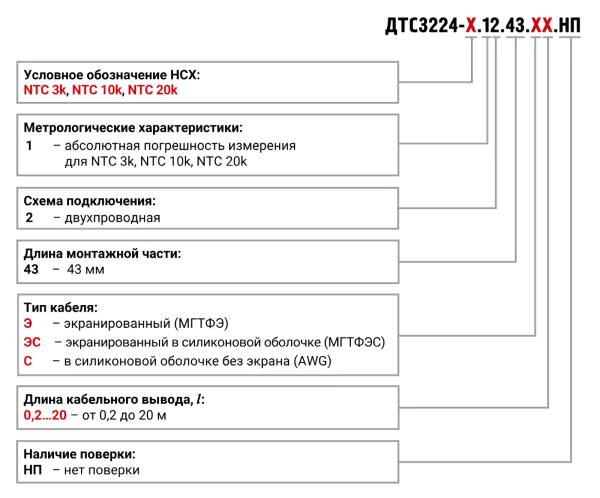

ДТС3224
Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):
- монтаж с помощью хомутов либо стяжек.

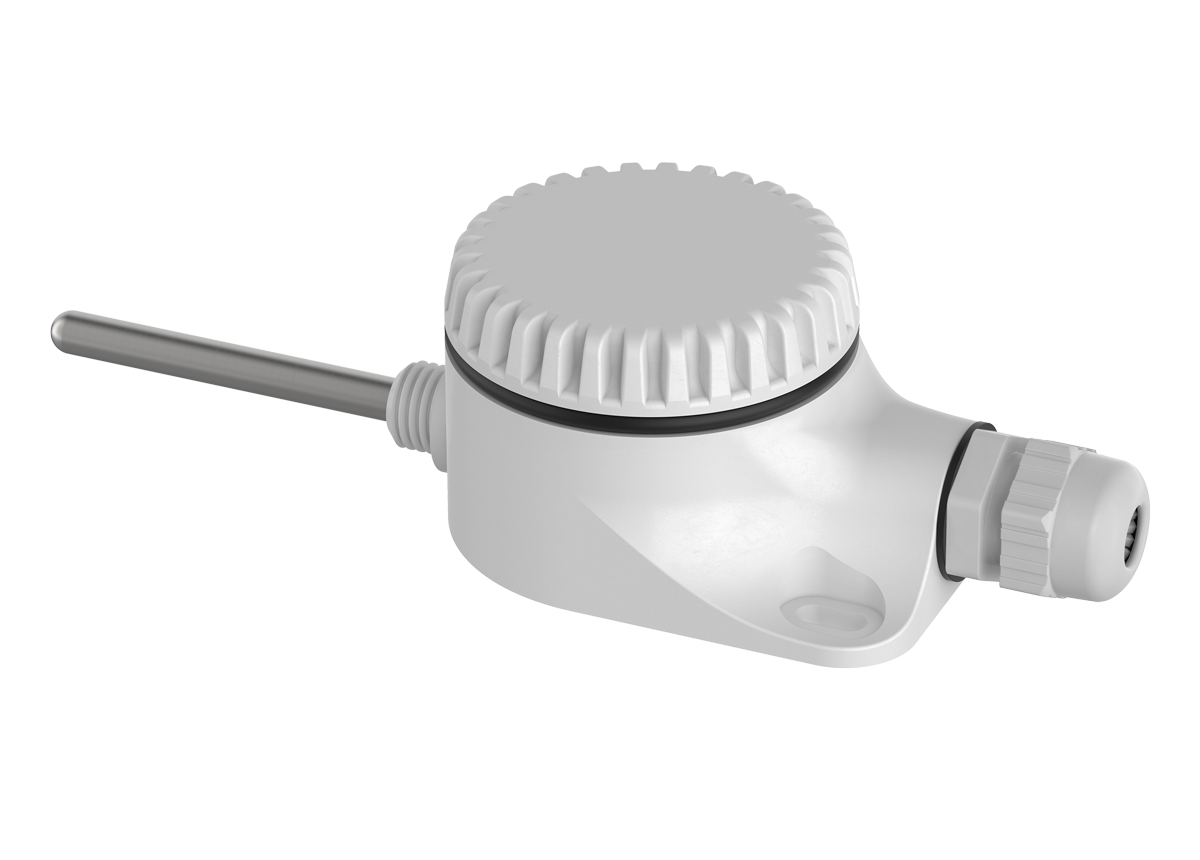

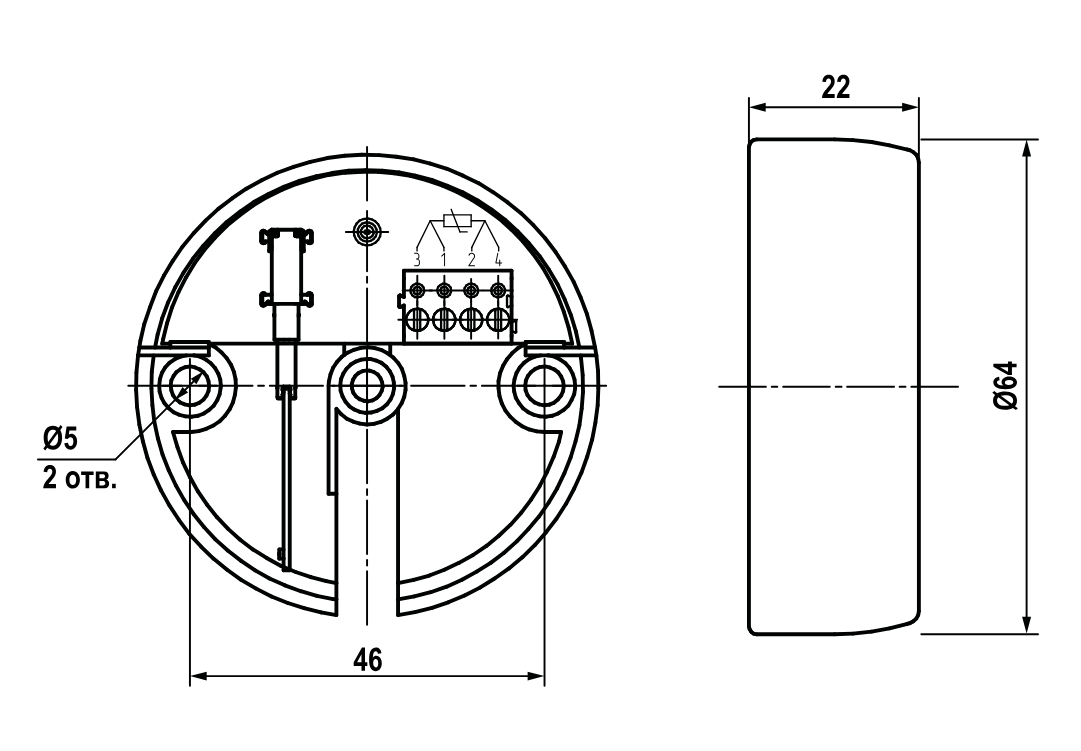

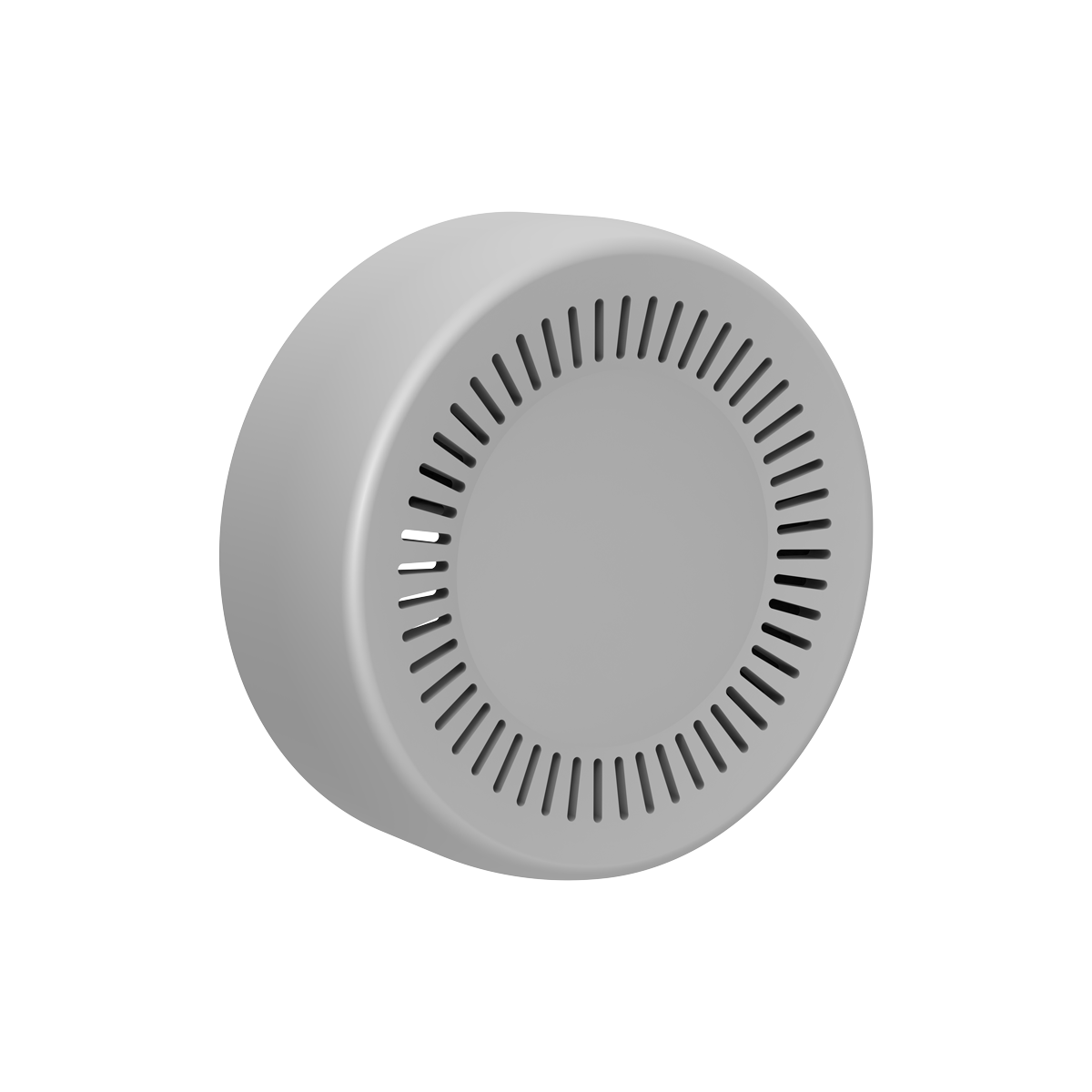

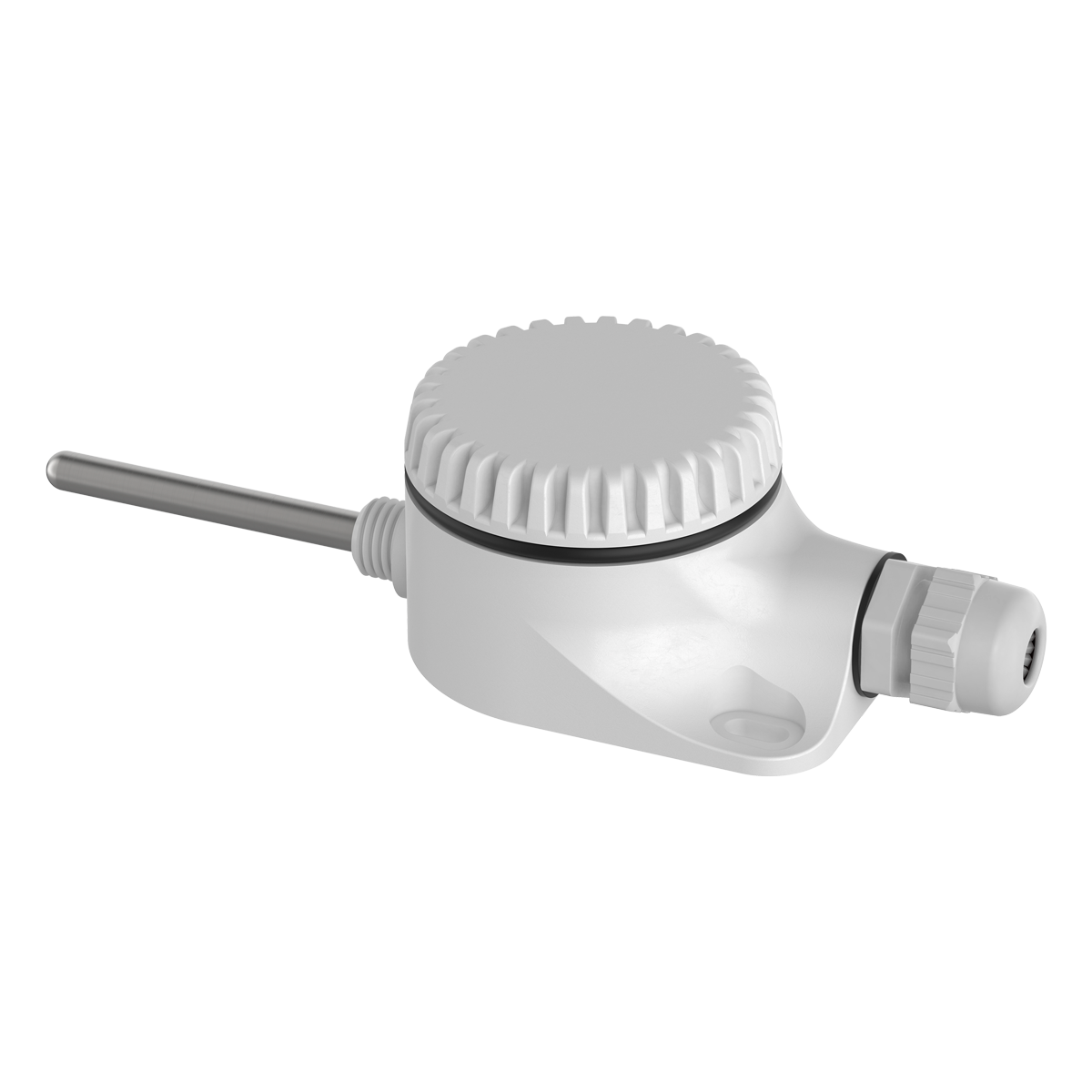

Датчик температуры наружного воздуха

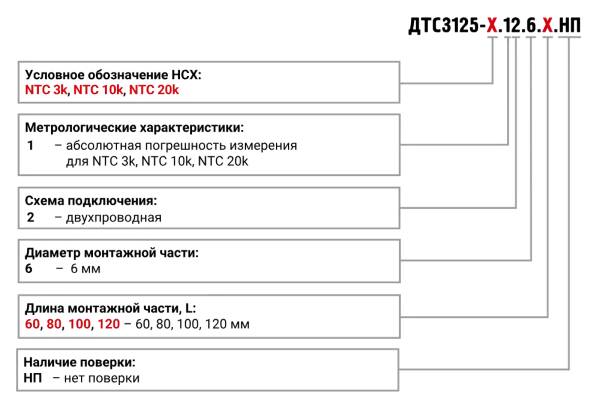

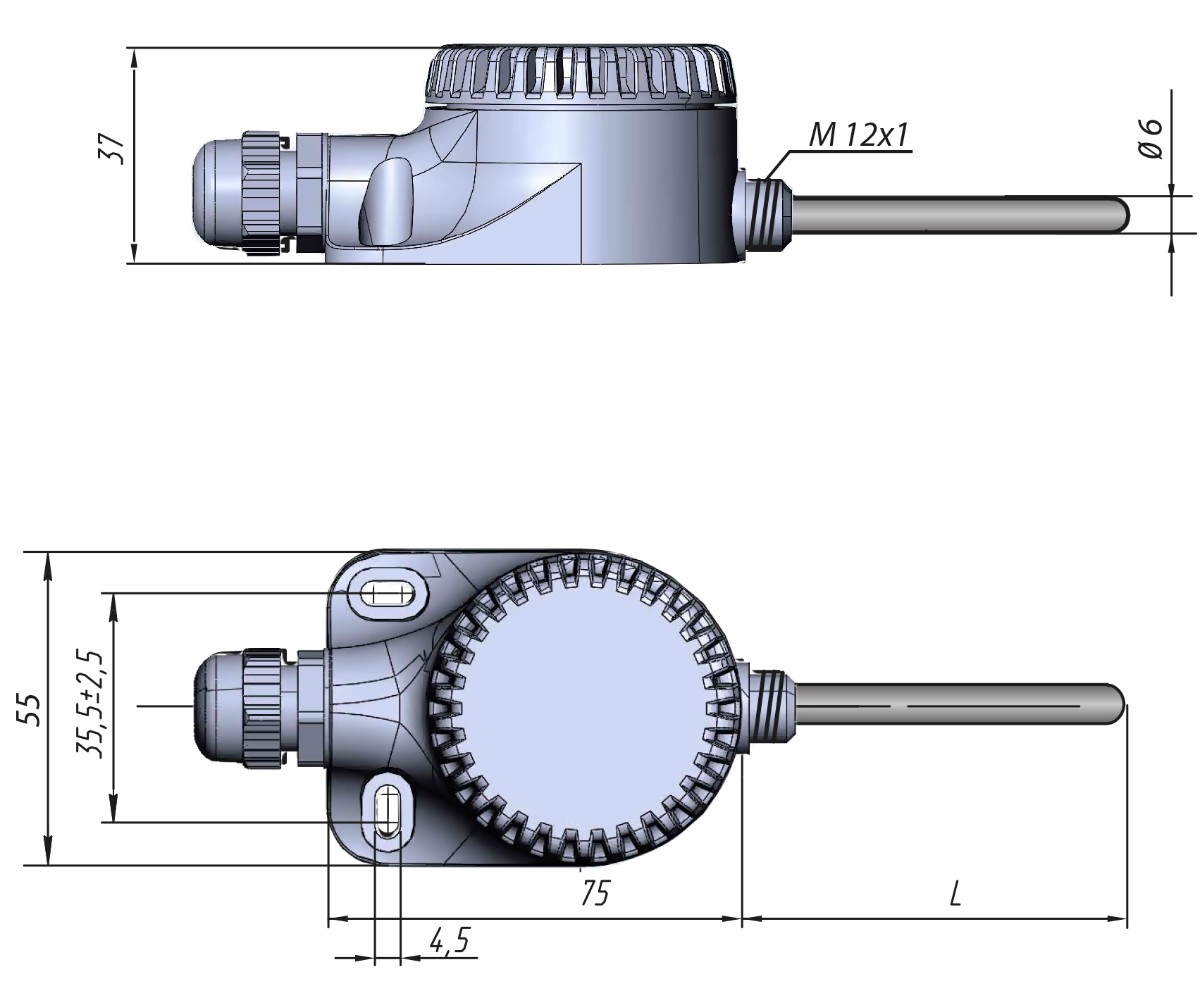

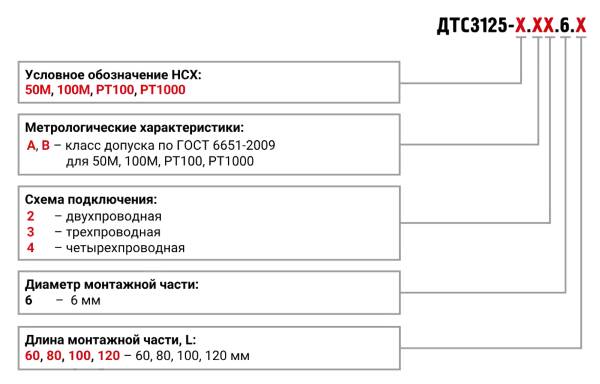

ДТС3125
Измерение температуры окружающего воздуха:
- монтаж на стену;
- дополнительно экран защиты от солнечных лучей.
Области применения
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.
Отличительные особенности
- Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.

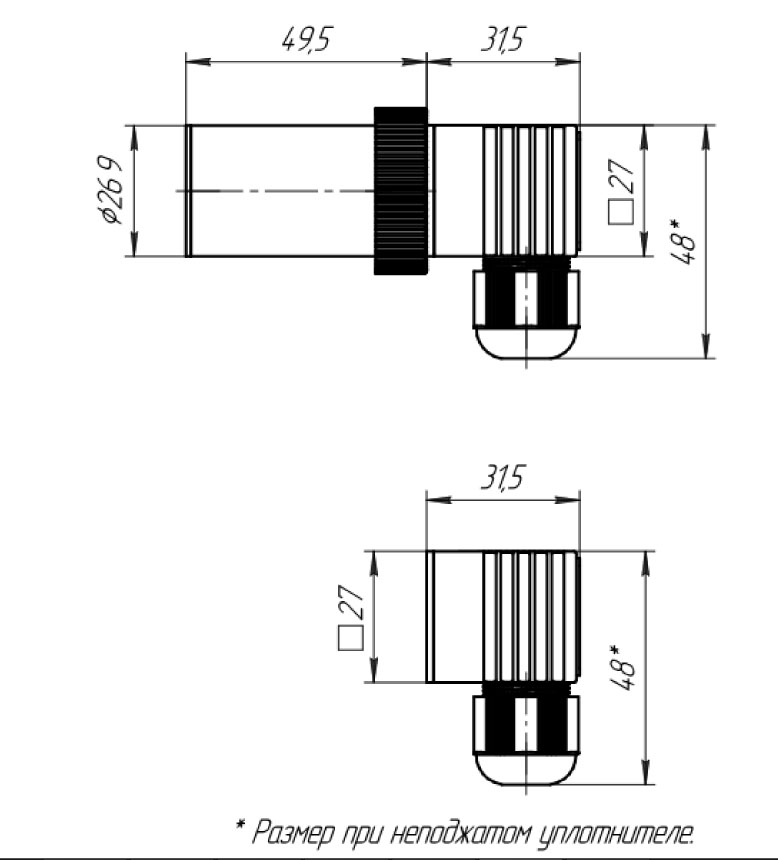

- Удобство монтажа: DIN-разъем, выбор типа кабельного вывода.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100 % выходной контроль качества датчиков (ОТК, собственная лаборатория);
- ведутся работы по получению сертификата об утверждении типа СИ* (I кв. 2024 г.).
- Произведено в РФ.
Основные характеристики
- Диапазон измеряемых температур: -50…+250 °С.
- Температура окружающего воздуха: -40…+90 °С
- Степень защиты (в зависимости от модификации): IP54, IP65, IP67.
- Класса допуска: А, В.
- Погрешность 1 % (для NTC)
* Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
На данный момент обновленная линейка датчиков температуры ДТС3ххх не имеет сертификата об утверждении типа средств измерения, но, учитывая потребности клиентов, компания ОВЕН ведет работы по их получению.
