PS2 бесконтактные индуктивные датчики
Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного
обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.
Особенности датчиков PS2
- Увеличенное расстояние срабатывания.
- Невозможность вывода из строя датчика при неверном подключении.
- Подключение кабелем с лужеными выводами.
- Устойчивость к помехам, создаваемым частотными приводами.
-
Степень защиты IP67.
Применение бесконтактных индуктивных датчиков
Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.
Наиболее широко индуктивные датчики применяются в системах, где необходимы:
- контроль работы автоматических линий и конвейеров;
- контроль положения металлических объектов в пространстве;
- контроль вращения валов и шестерен.
Функциональная схема

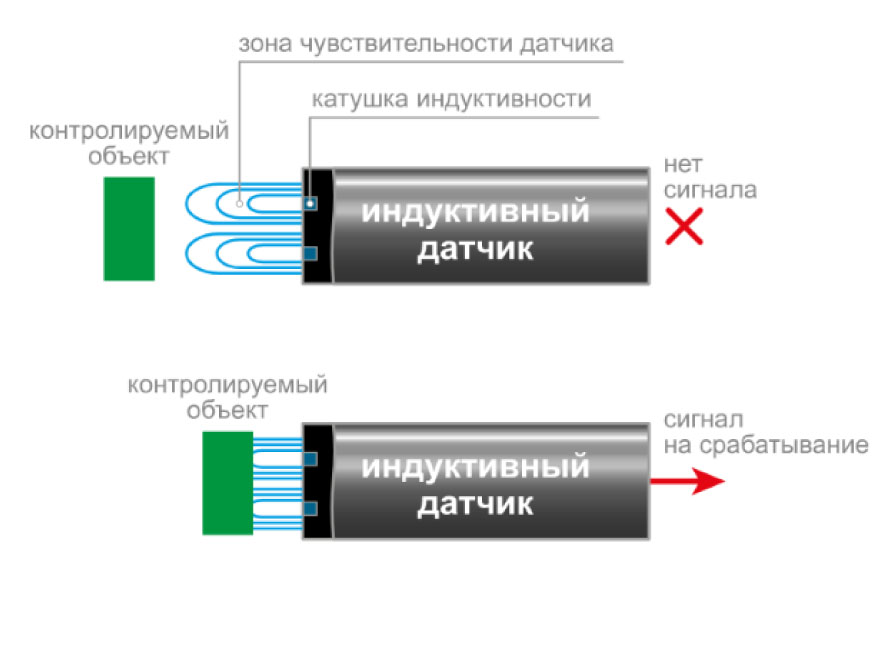

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.
Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).
Конструктивные исполнения PS2
 |
08M
|
Резьба М8×1
Материал – латунь
|
20
33
40
45
50
60
65
|
2
3
4
5
6
|
 |
12M
|
Резьба М12×1
Материал – латунь
|
33
50
55
68
80
|
2
4
6
8
10
|
 |
18М
|
Резьба М18×1
Материал – латунь
|
33
53
65
68
80
|
5
10
|
 |
30М |
Резьба М30×1,5
Материал – латунь
|
33
48
53
60
65
68
75
80
115
|
10
15
|
 |
36М |
Резьба М36×1,5
Материал – латунь
|
70
85
|
12
20
|
 |
55D |
Корпус без резьбы
Диаметром 55 мм
Материал - полиамид
|
55
73
|
20
30
|
 |
32 |
Корпус 50×30×15 мм
Материал - полиамид
|
- |
8
15
|
 |
33 |
Корпус 60×60×40 мм
Материал - полиамид
|
- |
20
30
|
 |
34 |
Корпус 80×80×40 мм
Материал - полиамид
|
- |
25
45
|
 |
38 |
Корпус 42×48×22 мм
Материал - полиамид
|
- |
5 |
 |
39 |
Корпус 40×40×40 мм
Материал - полиамид
|
- |
15
25
|

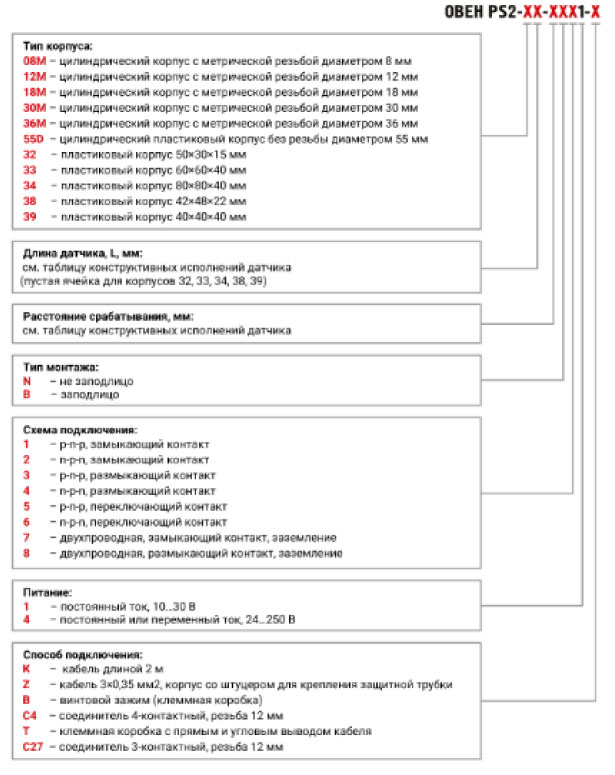

Пример обозначения при заказе:
PS2-08M33-2B21-К
Индуктивный бесконтактный датчик положения с расстоянием срабатывания 2 мм в цилиндрическом корпусе с резьбой М8×1 длиной 33 мм, напряжение питания 10...30 В постоянного тока, выходная функция NPN, замыкающий контакт NO, подключение – кабель.
Для датчиков со способом подключения «С» (разъем) требуется приобретение разъема с кабельным выводом. Возможность изготовления и стоимость кабель-разъемов предоставляется по запроcу.
Конструктивные исполнения кабель-разъемов
|
|
С18 |
Соединитель с прямой штекерной 4-контактной частью разъема М12 |
4 |
2 |
DC, PNP или NPN, NO |
 |
С19
|
С19 Соединитель с прямой гнездовой 4-контактной частью разъема М12 |
4
|
2
|
DC, PNP/NPN, NO/NC
|
|
|
С20
|
Соединитель с угловой гнездовой 4-контактной частью разъема М12 |
4
|
2
|
DC, PNP/NPN, NO/NC
|
|
индикация выхода
|
С21
|
Соединитель с угловой гнездовой 4-контактной частью разъема М12 с индикацией выхода |
4
|
2
|
DC, PNP или NPN, NO или NC
|
|
|
С29
|
Соединитель с угловой гнездовой 3-контактной частью разъема М12 |
3
|
2
|
AC, NO/NC
|
Обозначение при заказе кабель-разъёмов
КАБЕЛЬ-РАЗЪЕМ ХLХ,0.Х
