Оптические датчики KIPPRIBOR серии ОК30

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > ВБ LA LК LM ОК30, OK50, OA18 Бесконтактные датчик > Оптические датчики KIPPRIBOR серии ОК30

Оптические бесконтактные датчики KIPPRIBOR серии ОK30 – это датчики, выполненные в компактном прямоугольном пластиковом корпусе размером 20х32 мм. Как и другие бесконтактные датчики они используются для контроля наличия, обнаружения различных объектов без непосредственного контакта с самими объектами. Основным отличием оптических датчиков от датчиков другого типа (индуктивных, емкостных и т.п.) является способность обнаруживать объекты практически из любого материала и способность обнаруживать объекты на значительном расстоянии (Sn от 350 мм до 10 метров).

Конструктивно оптические датчики KIPPRIBOR серии OK30 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.

Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:

Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
Светодиодная индикация питания и срабатывания датчиков OK30 упрощает их монтаж и эксплуатацию.
Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики — это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
Наличие в серии датчиков специального исполнения «T» (для прозрачных объектов) помогают найти решение для специфических задач.
Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.

Датчики KIPPRIBOR ОK30 находят широкое применение в машинах и аппаратах пищевого производства, линиях фасовки и розлива, прочих станках и автоматах.

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Модификация
10…30 VDC	NPN 4-проводная	NO+NC	0,35 м	OK30-DI0035N4.U1.K
	PNP 4-проводная		0,35 м	OK30-DI0035P4.U1.K
	NPN 4-проводная		0,8 м	OK30-DI0080N4.U1.K
	PNP 4-проводная		0,8 м	OK30-DI0080P4.U1.K
	NPN 4-проводная		0,7 м	OK30-RI0070N4.U1.K.T
	PNP 4-проводная		0,7 м	OK30-RI0070P4.U1.K.T
	NPN 4-проводная		2 м	OK30-RR0200N4.U1.K.F
	PNP 4-проводная		2 м	OK30-RR0200P4.U1.K.F
	NPN 4-проводная		4 м	OK30-RI0400N4.U1.K
	PNP 4-проводная		4 м	OK30-RI0400P4.U1.K
	NPN 4-проводная		5 м	OK30-TI0500N4.U1.K
	PNP 4-проводная		5 м	OK30-TI0500P4.U1.K
	NPN 4-проводная		10 м	OK30-TI1000N4.U1.K
	PNP 4-проводная		10 м	OK30-TI1000P4.U1.K

Для работы датчиков OK30-R необходим рефлектор KIPPRIBOR OR51-S (квадратный) или OR83-R (круглый) (поставляется отдельно).

Технические характеристики

Параметр	Значение параметра
	ОК30-T	ОК30-D	ОК30-R
Тип датчика	Барьерного типа	Диффузного типа	Рефлекторного типа
Расстояние срабатывания номинальное (Sn)	5 м; 10 м	0,35 м; 0,8 м	0,7 м; 2 м;4 м
Гистерезис переключения	≤15% от Sr*
Тип выхода	NPN / PNP
Коммутационная функция	NO+NC (переключающий контакт)
Напряжение питания	10…30 VDC
Максимальный ток нагрузки	100 мА
Падение напряжения	≤ 2 V
Потребляемый ток	≤ 30мА
Время отклика	1 мс
Источник излучения	ИК диод (880нм)		ИК диод (880 нм); Красный диод (650 нм)**
Допустимое внешнее освещение	≥ 5000 люкс
Электрическая прочность изоляции	500 VDC в течение 1 мин
Степень защиты	IP67
Защита от короткого замыкания	Есть
Защита от обратной полярности	Есть
Индикация состояния	Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания
Электрическое подключение	Кабельный вывод 2 м
Температура окружающей среды	-25…+55°С
Влажность окружающей среды	35…85%
Материал корпуса	PBT - пластик
Масса	Около 40 г

* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром

Модификации

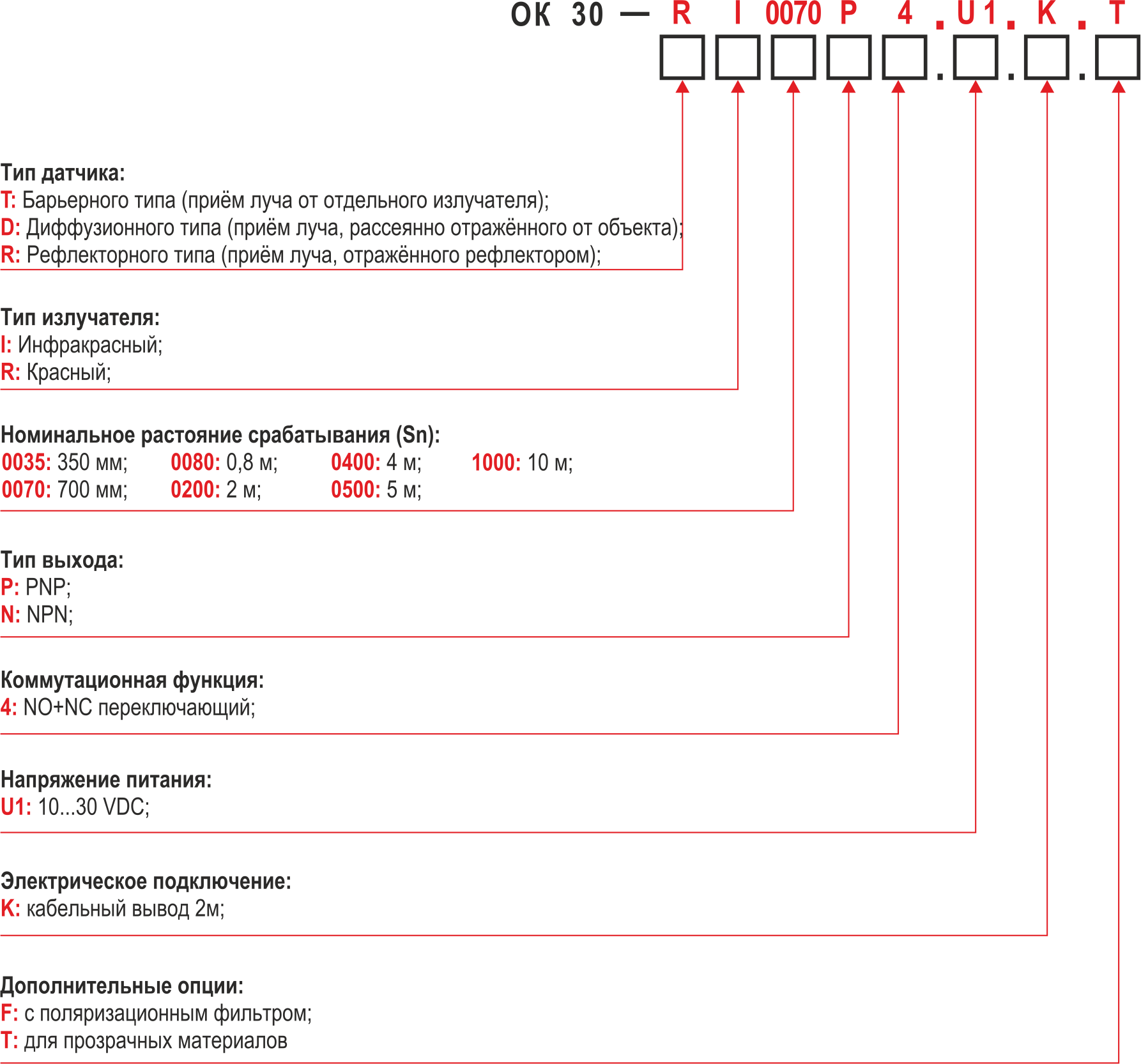

Пример обозначения при заказе

OK30-RI0070N4.U1.K.T

Оптический датчик в компактном пластиковом прямоугольном корпусе, рефлекторного типа, с инфракрасным источником излучения, номинальным расстоянием срабатывания 0,7 м, типом выхода NPN, коммутационной функцией NO+NC, напряжением питания 10…30 VDC, кабельным выводом 2 метра, исполнение для прозрачных материалов.
