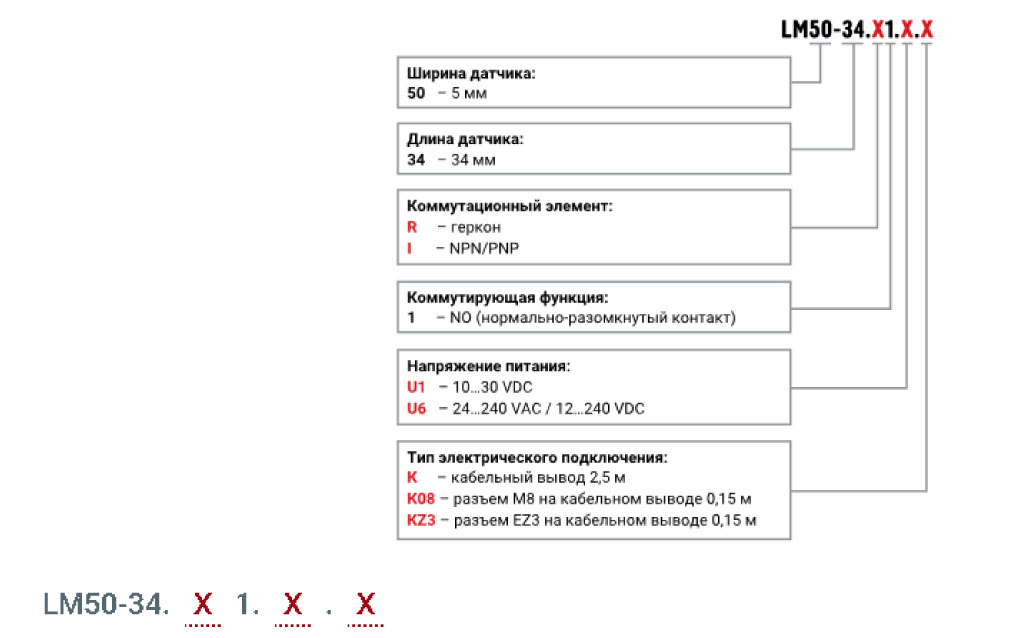

Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.
Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.
Датчики KIPPRIBOR серии LM50 применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.
Датчики KIPPRIBOR серии LM50 подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.
Особенности магнитных датчиков KIPPRIBOR LM50
- Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом.
- Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение.
- Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков.
- Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании.
- Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях.
- Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки.

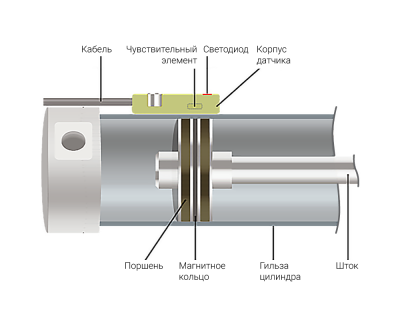

Принцип действия магнитных датчиков KIPPRIBOR серии LM50
Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику чувствительный элемент реагирует на магнитное поле, и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.
Применение магнитных датчиков KIPPRIBOR серии LM50

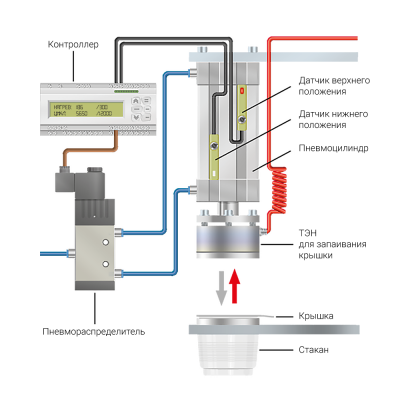

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги
Описание работы:
- Контроллер подаёт команду «вниз» на пневмораспределитель.
- Пневмораспределитель срабатывает и впускает воздух в цилиндр.
- Поршень цилиндра опускается. Срабатывает датчик нижнего положения, и контроллер получает сигнал «Поршень в нижнем положении».
- Контроллер подаёт команду «вверх» на пневмораспределитель.
- Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.
Достоинства и недостатки герконовых и магниторезистивных датчиков
|
Герконовые датчики |
Магниторезистивные датчики |
|
Достоинства:
Недостатки:
|
Достоинства:
Недостатки:
|
