Индуктивные датчики KIPPRIBOR серии LA

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > ВБ LA LК LM ОК30, OK50, OA18 Бесконтактные датчик > Индуктивные датчики KIPPRIBOR серии LA

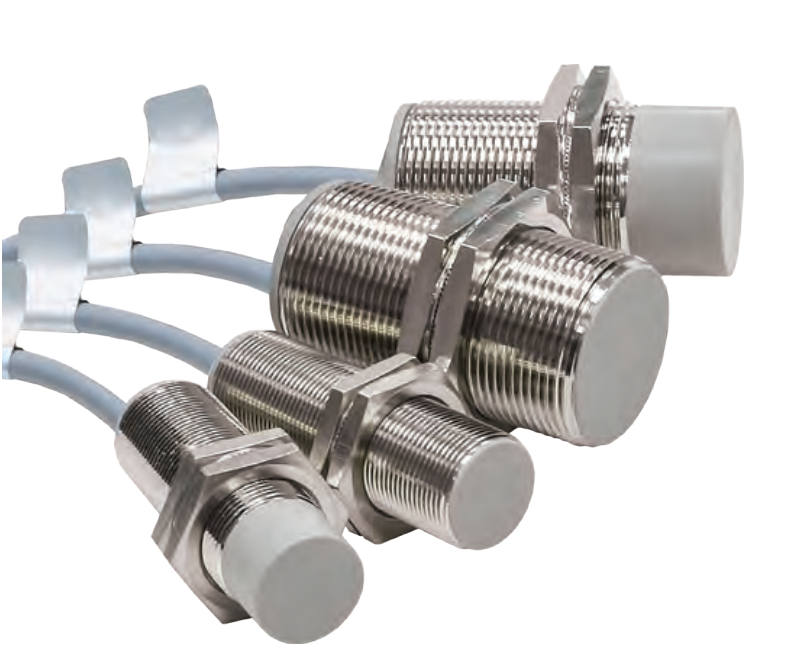

Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.

К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.

Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.

Диаметр корпуса 8 мм

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	1 мм	500 Гц	LA08-45.1N1.U1.K
	NPN 3-проводная	NC			LA08-45.1N2.U1.K
	NPN 4-проводная	NO+NC			LA08-45.1N4.U1.K
	PNP 3-проводная	NO			LA08-45.1P1.U1.K
	PNP 3-проводная	NC			LA08-45.1P2.U1.K
	PNP 4-проводная	NO+NC			LA08-45.1P4.U1.K
Неутапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	2 мм	300 Гц	LA08M-45.2N1.U1.K
	NPN 3-проводная	NC			LA08M-45.2N2.U1.K
	NPN 4-проводная	NO+NC			LA08M-45.2N4.U1.K
	PNP 3-проводная	NO			LA08M-45.2P1.U1.K
	PNP 3-проводная	NC			LA08M-45.2P2.U1.K
	PNP 4-проводная	NO+NC			LA08M-45.2P4.U1.K

Диаметр корпуса 12 мм

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	2 мм	2 кГц	LA12-50.2N1.U1.K
		NC			LA12-50.2N2.U1.K
	NPN 4-проводная	NO+NC			LA12-50.2N4.U1.K
	PNP 3-проводная	NO			LA12-50.2P1.U1.K
		NC			LA12-50.2P2.U1.K
	NPN 4-проводная	NO+NC			LA12-50.2P4.U1.K
10…60 VDC	2-проводная	NO			LA12-50.2D1.U4.K
		NC			LA12-50.2D2.U4.K
20…250 VAC	3-проводная⁽²⁾	NO		25 Гц	LA12-60.2A1.U7.K
		NC			LA12-60.2A2.U7.K
Неутапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	4 мм	1 кГц	LA12M-50.4N1.U1.K
		NC			LA12M-50.4N2.U1.K
	NPN 4-проводная	NO+NC			LA12M-50.4N4.U1.K
	PNP 3-проводная	NO			LA12M-50.4P1.U1.K
		NC			LA12M-50.4P2.U1.K
	PNP 4-проводная	NO+NC			LA12M-50.4P4.U1.K
10…60 VDC	2-проводная	NO			LA12M-50.4D1.U4.K
		NC			LA12M-50.4D2.U4.K
20…250 VAC	3-проводная⁽²⁾	NO		25 Гц	LA12M-60.4A1.U7.K
		NC			LA12M-60.4A2.U7.K

(2) – третий провод используется для заземления корпуса.

Диаметр корпуса 18 мм

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	5 мм	1 кГц	LA18-55.5N1.U1.K
		NC			LA18-55.5N2.U1.K
	NPN 4-проводная	NO+NC			LA18-55.5N4.U1.K
	PNP 3-проводная	NO			LA18-55.5P1.U1.K
		NC			LA18-55.5P2.U1.K
	PNP 4-проводная	NO+NC			LA18-55.5P4.U1.K
10…60 VDC	2-проводная	NO			LA18-55.5D1.U4.K
		NC			LA18-55.5D2.U4.K
20…250 VAC	3-проводная⁽²⁾	NO		25 Гц	LA18-55.5A1.U7.K
		NC			LA18-55.5A2.U7.K
Неутапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	8 мм	500 Гц	LA18M-55.8N1.U1.K
		NC			LA18M-55.8N2.U1.K
	NPN 4-проводная	NO+NC			LA18M-55.8N4.U1.K
	PNP 3-проводная	NO			LA18M-55.8P1.U1.K
		NC			LA18M-55.8P2.U1.K
	PNP 4-проводная	NO+NC			LA18M-55.8P4.U1.K
10…60 VDC	2-проводная	NO			LA18M-55.8D1.U4.K
		NC			LA18M-55.8D2.U4.K
20…250 VAC	3-проводная⁽²⁾	NO		25 Гц	LA18M-55.8A1.U7.K
		NC			LA18M-55.8A2.U7.K

(2) – третий провод используется для заземления корпуса.

Диаметр корпуса 30 мм

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	10 мм	300 Гц	LA30-55.10N1.U1.K
		NC			LA30-55.10N2.U1.K
	NPN 4-проводная	NO+NC			LA30-55.10N4.U1.K
	PNP 3-проводная	NO			LA30-55.10P1.U1.K
		NC			LA30-55.10P2.U1.K
	PNP 4-проводная	NO+NC			LA30-55.10P4.U1.K
10…60 VDC	2-проводная	NO			LA30-55.10D1.U4.K
		NC			LA30-55.10D2.U4.K
20…250 VAC	3-проводная⁽²⁾	NO		25 Гц	LA30-80.10A1.U7.K
		NC			LA30-80.10A2.U7.K
Неутапливаемое исполнение
10…30 VDC	NPN 3-проводная	NO	15 мм	150 Гц	LA30M-55.15N1.U1.K
		NC			LA30M-55.15N2.U1.K
	NPN 4-проводная	NO+NC			LA30M-55.15N4.U1.K
	PNP 3-проводная	NO			LA30M-55.15P1.U1.K
		NC			LA30M-55.15P2.U1.K
	NPN 4-проводная	NO+NC			LA30M-55.15P4.U1.K
10…60 VDC	2-проводная	NO			LA30M-55.15D1.U4.K
		NC			LA30M-55.15D2.U4.K
20…250 VAC	3-проводная⁽²⁾	NO		25 Гц	LA30M-80.15A1.U7.K
		NC			LA30M-80.15A2.U7.K

(2) – третий провод используется для заземления корпуса.

Модификации индуктивных датчиков KIPPRIBOR серии LA с разъемом

Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Максимальная частота срабатывания	Модификация
Утапливаемое исполнение
Утапливаемое исполнение
10…30 VDC	NPN трехпроводная	NO	2 мм	2 кГц	LA12-68.2N1.U1.E
	NPN трехпроводная	NC			LA12-68.2N2.U1.E
	NPN четырехпроводная	NO+NC			LA12-68.2N4.U1.E
	PNP трехпроводная	NO			LA12-68.2P1.U1.E
	PNP трехпроводная	NC			LA12-68.2P2.U1.E
	PNP четырехпроводная	NO+NC			LA12-68.2P4.U1.E
10…60 VDC	двухпроводная	NO			LA12-68.2D1.U4.E
10…60 VDC	двухпроводная	NC			LA12-68.2D2.U4.E
Неутапливаемое исполнение
Неутапливаемое исполнение
10…30 VDC	NPN трехпроводная	NO	4 мм	1 кГц	LA12M-68.4N1.U1.E
	NPN трехпроводная	NC			LA12M-68.4N2.U1.E
	NPN четырехпроводная	NO+NC			LA12M-68.4N4.U1.E
	PNP трехпроводная	NO			LA12M-68.4P1.U1.E
	PNP трехпроводная	NC			LA12M-68.4P2.U1.E
	PNP четырехпроводная	NO+NC			LA12M-68.4P4.U1.E
10…60 VDC	двухпроводная	NO			LA12M-68.4D1.U4.E
10…60 VDC	двухпроводная	NC			LA12M-68.4D2.U4.E

Технические характеристики

Технические характеристики индуктивных датчиков серии LA

Параметр	Значение параметра
	М08	М12		М18		М30
	DC	DC	AC	DC	AC	DC	AC
Напряжение питания	10…30 VDC	10…30 VDC; 10…60 VDC;	20…250 VAC	10…30 VDC; 10…60 VDC;	20…250 VAC	10…30 VDC; 10…60 VDC;	20…250 VAC
Номинальный ток нагрузки	≤ 200 мА	≤ 200 мА	≤ 400 мА	≤ 200 мА	≤ 400 мА	≤ 200 мА	≤ 400 мА
Минимальный ток нагрузки	-	-	≥ 5 мА	-	≥ 5 мА	-	≥ 5 мА
Ток утечки	≤ 0,01 мА	≤ 0,01 мА	≤ 1,8 мА	≤ 0,01 мА	≤ 1,8 мА	≤ 0,01 мА	≤ 1,8 мА
Падение напряжения	≤ 2 В	≤ 1,5 В	≤ 8 В	≤ 1,5 В	≤ 8 В	≤ 1,5 В	≤ 8 В
Защита от перегрузки	да	да	нет	да	нет	да	нет
Точка срабатывания защиты	220 мА	220 мА	-	220 мА	-	220 мА	-
Защита от переполюсовки	да	да	-	да	-	да	-
Защита от короткого замыкания	нет
Гистерезис переключения	≤ 15 % Sr⁽¹⁾
Точность повторения	≤ 1 % Sr⁽¹⁾
Индикация срабатывания	Светодиод
Материал корпуса	Никелированная латунь
Материал активной части	Ударопрочный конструкционный пластик
Температура эксплуатации	-25…+70 °C
Температурная погрешность	≤ 10 % Sr⁽¹⁾
Степень защиты	IP67
Электрическое подключение	Кабельный вывод, длина 2 м

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.

Технические характеристики индуктивных датчиков серии LA с разъемом

Параметр	Значение
Параметр	М12
Напряжение питания	10…30 VDC, 10…60 VDC
Номинальный ток нагрузки	≤ 200 мА
Ток утечки	≤ 0,01 мА
Падение напряжения	≤ 1,5 В
Защита от перегрузки	да
Точка срабатывания защиты	220 мА
Защита от обратной полярности	да
Защита от короткого замыкания	нет
Гистерезис переключения	≤ 15 % Sr⁽¹⁾
Точность повторения	≤ 1 % Sr⁽¹⁾
Индикация срабатывания	LED-индикатор
Материал корпуса	Никелированная латунь
Материал активной части	Ударопрочный конструкционный пластик
Температура эксплуатации	-25…+70 °C
Температурная погрешность	≤ 10 % Sr⁽¹⁾
Степень защиты	IP 67
Электрическое подключение	Разъем М12 (male)

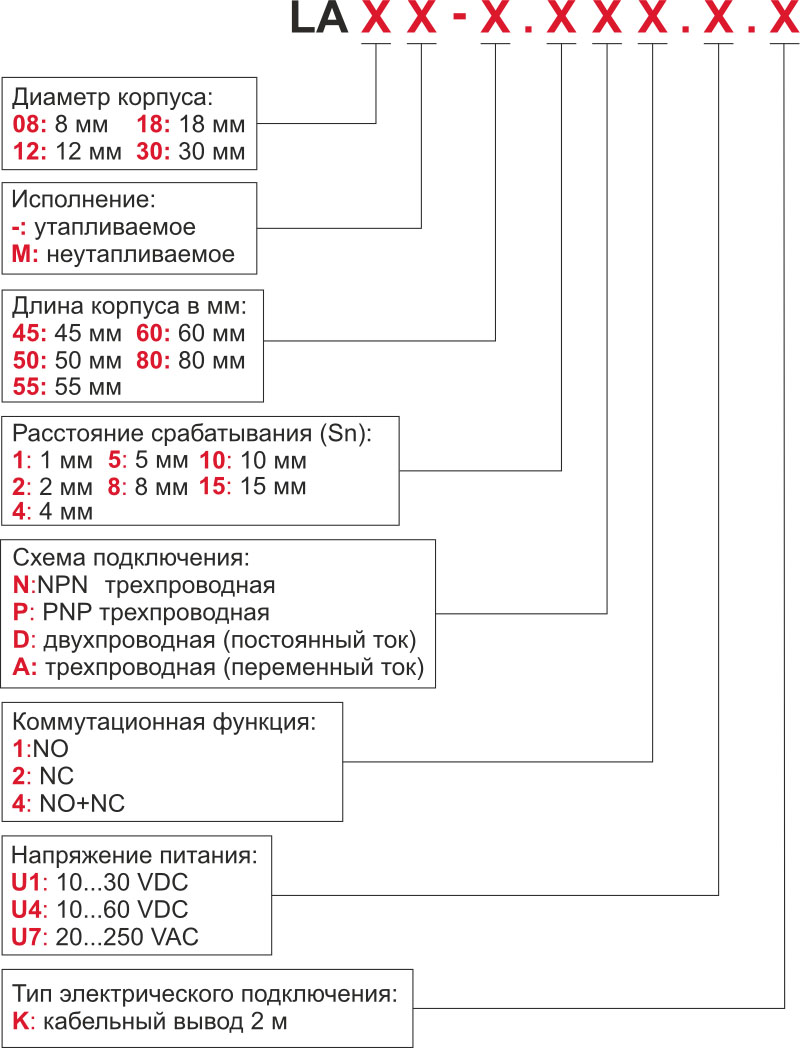

Модификации

Например: LA12-55.5N1.U1.K

Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
