Добавить в корзинуОднофазные ТТР HD-xx44.ZD3 и HD-xx44.ZA2 являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяю успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
|
Модификация ТТР |
Рекомендуемый предельный ток нагрузки |
Максимально допустимый ток нагрузки |
|
|
резистивная нагрузка |
индуктивная нагрузка |
||
|
HD-хх44.ZD3 |
|||
|
HD-1044.ZD3 |
8 A |
1 A |
10 A |
|
HD-2544.ZD3 |
19 A |
2,5 A |
25 A |
|
HD-4044.ZD3 |
30 A |
4 A |
40 A |
|
HD-хх44.ZA2 |
|||
|
HD-1044.ZА2 |
8 A |
1 A |
10 A |
|
HD-2544.ZА2 |
19 A |
2,5 A |
25 A |
|
HD-4044.ZА2 |
30 A |
4 A |
40 A |
|
HD-6044.ZА2 |
45 A |
6 A |
60 A |
|
HD-8044.ZА2 |
60 A |
8 A |
80 A |
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

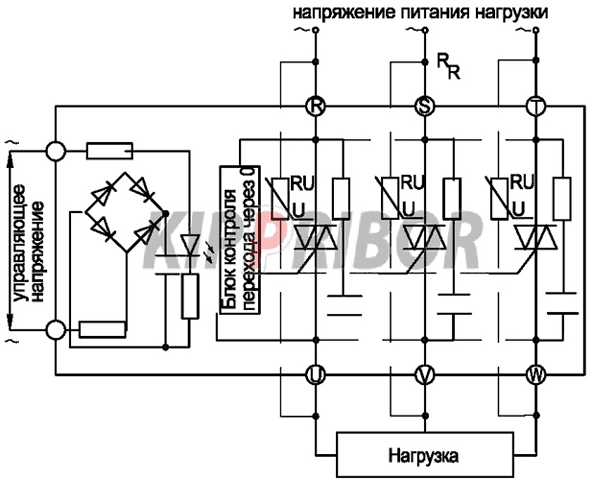

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
 |
|
Температура окружающего воздуха |
-30…+70° С |
|
Атмосферное давление |
84…106,7 кПа |
|
Относительная влажность |
≤80 % (при +25 °С и ниже без конденсации влаги) |
|
Параметр |
Серия HD-xx44.ZD3 |
Серия HD-xx44.ZA2 |
|
Тип коммутируемого тока |
Переменный ток |
|
|
Тип коммутируемой сети |
Однофазная Трехфазная* |
|
|
Допустимые схемы включения для трехфазной нагрузки |
"Звезда", "Звезда с нейтралью", "Треугольник" | |
|
Тип коммутируемой нагрузки |
Резистивная Индуктивная |
|
|
Коммутируемое напряжение |
40…440 VAC |
|
|
Управляющий сигнал |
Дискретный сигнал напряжения 3…32 VDC |
Дискретный сигнал напряжения 90…250 VAC |
|
Входное сопротивление |
900 Ом |
|
|
Пороги включения/выключения |
Порог включения 3 VDC Порог отключения 1 VDC |
Порог включения 90 VAC Порог отключения 10 VAC |
|
Тип выходных силовых элементов |
Симисторы (TRIAC) |
HD-1044.ZА2, HD-2544.ZА2, HD-4044.ZА2 – симисторы (TRIAC) HD-6044.ZА2, HD-8044.ZА2 – тиристоры |
|
Вид коммутации |
Коммутация при переходе через 0 |
|
|
Максимальное пиковое напряжение |
9 класс (900 VAC) |
|
|
Потребляемый ток в цепи управления |
6…35 мА |
5…30 мА |
|
Падение напряжения на реле в коммутируемой цепи |
≤1,6 VAC |
|
|
Ток утечки в коммутируемой цепи |
≤10 мА |
|
|
Время переключения реле |
≤10 мс (при частоте 50 Гц) |
|
|
Максимальная частота коммутации |
50 Гц |
|
|
Сопротивление изоляции |
500 МОм (при 500 VDC) |
|
|
Электрическая прочность изоляции |
Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
|
|
|

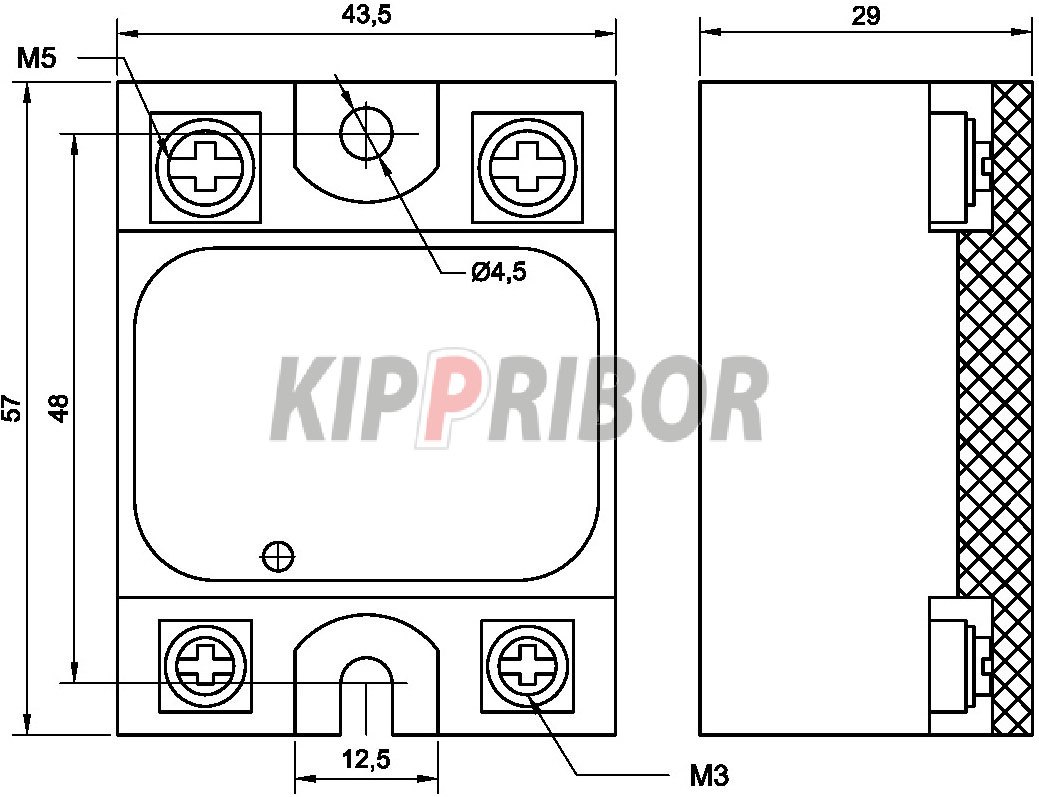

| Габаритные размеры и масса | 57,2х43,5х29 мм; ≤150 гр |
| Материал основания | Медь, гальванизированная никелем |
| Индикация | Светодиод для контроля наличия входного сигнала |
| Тип монтажа | Крепление винтами на плоскость |
| Рекомендации по схеме включения | при управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения). |
