Линейка устройств плавного пуска УПП2 обеспечивают управление пуском и остановкой электродвигателя мощностью до 110 кВт в режиме плавного нарастания напряжения и разработаны для использования с внешним устройством защиты электродвигателя.
Особенности и преимущества линейки УПП2:
|
Параметр |
Значение |
|
Пусковой крутящий момент |
0...75 % Мном |
|
Время разгона |
2…20 сек |
|
Время торможения |
2…20 сек |
|
Управляющее напряжение |
110…240 В (2-проводное управление) и 380…440 В (3-проводное управление) переменного тока |
|
Сетевое напряжение |
200…440 В |
|
Степень защиты |
IP20 (до 30 кВт), IP00 (30…110 кВт) |
|
Тиристорное управление по двум фазам |
|
|
Параметрирование при помощи трех поворотных переключателей |
|
|

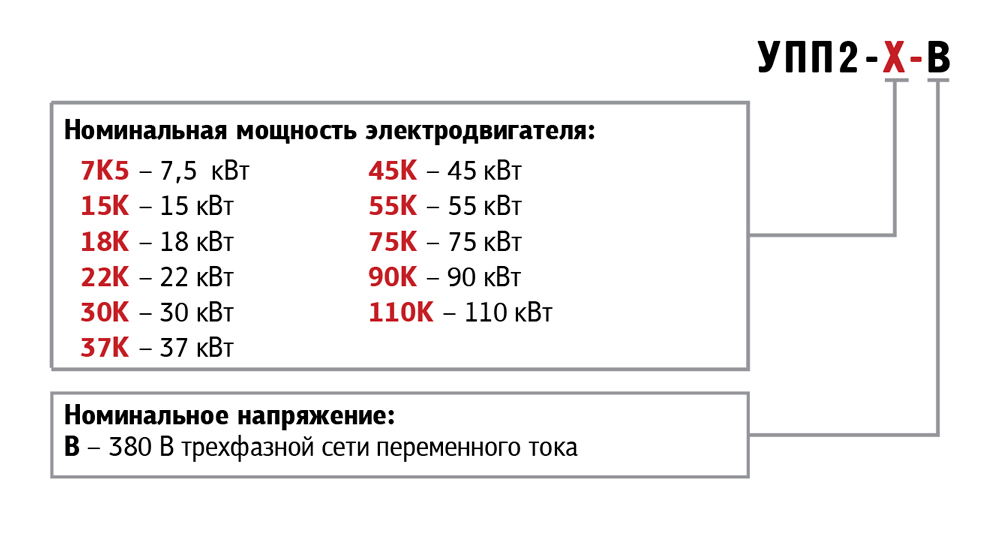

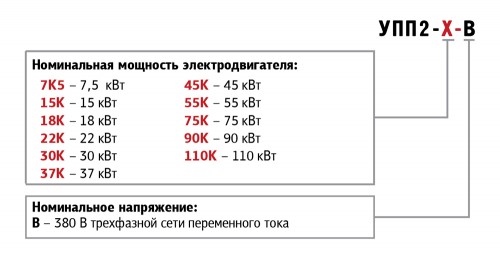

Модификация |
Мощность, кВт |
Номинальный ток, А |
|
|
Нормальный режим |
Тяжелый режим |
||
|
УПП2-7К5-В |
7,5 |
18 |
16 |
|
УПП2-15К-В |
15 |
34 |
31 |
|
УПП2-18К-В |
18 |
42 |
37 |
|
УПП2-22К-В |
22 |
48 |
46 |
|
УПП2-30К-В |
30 |
60 |
48 |
|
УПП2-37К-В |
37 |
75 |
67 |
|
УПП2-45К-В |
45 |
85 |
72 |
|
УПП2-55К-В |
55 |
100 |
92 |
|
УПП2-75К-В |
75 |
140 |
116 |
|
УПП2-90К-В |
90 |
170 |
138 |
|
УПП2-110К-В |
110 |
200 |
160 |
Тяжелый режим подразумевает перегрузку 400 % Iном более 6 секунд.
|
Параметр |
Значение |
|
Питающая сеть, В |
3 × 200…440 В АС (+ 10 % / -15 %) |
|
Частота электропитания, Гц |
45…66 |
|
Управляющее напряжение |
110…240 В (2-проводное подключение) 380…440 В (3-проводное подключение) |
|
Входные управляющие клеммы |
|
|
Клемма пуска N1 |
Нормально-разомкнутая, макс. 300 В АС |
|
Клемма останова N2 |
Нормально-замкнутая, макс. 300 В АС |
|
Выходные реле |
|
|
Линейный контактор (клеммы 13 и 14) |
Нормально-разомкнутые, 6 А, 30 В DC, активная нагрузка / 2 А, 400 В AC |
|
Степень защиты |
IP20 – до 30 кВт, IP00 – 30…110 кВт |
|
Условия эксплуатации |
|
|
Диапазон рабочих температур |
-10…+ 60°С |
|
Относительная влажность |
5…95 % |
|
Вибрации |
0,7g |
По ЭМС соответствует нормам, класс А по ГОСТ Р 51318.22
|
Модификация |
Мощность, кВт |
Номинальный ток, А |
Допустимая кратность пускового тока, % |
Время между запусками, с |
|
|
Нормальный режим |
Тяжелый режим |
||||
|
УПП2-7К5-В |
7,5 |
18 |
16 |
400 |
354 |
|
УПП2-15К-В |
15 |
34 |
31 |
||
|
УПП2-18К-В |
18 |
42 |
37 |
||
|
УПП2-22К-В |
22 |
48 |
46 |
||
|
УПП2-30К-В |
30 |
60 |
48 |
||
|
УПП2-37К-В |
37 |
75 |
67 |
594 |
|
|
УПП2-45К-В |
45 |
85 |
72 |
||
|
УПП2-55К-В |
55 |
100 |
92 |
||
|
УПП2-75К-В |
75 |
140 |
116 |
||
|
УПП2-90К-В |
90 |
170 |
138 |
||
|
УПП2-110К-В |
110 |
200 |
160 |
||
Тяжелый режим подразумевает перегрузку 400 % Iном более 6 секунд.
Подбор УПП производится по току и типу применения. Номинальные токи УПП приведены в табл.1, справочная информация о режимах работы УПП в зависимости от применения приведена в табл. 2.
|
Модификация |
Мощность, кВт |
Номинальный ток, А |
Допустимая кратность пускового тока, % |
Время между запусками, с |
|
|
Нормальный режим |
Тяжелый режим |
||||
|
УПП2-7К5-В |
7,5 |
18 |
16 |
400 |
354 |
|
УПП2-15К-В |
15 |
34 |
31 |
||
|
УПП2-18К-В |
18 |
42 |
37 |
||
|
УПП2-22К-В |
22 |
48 |
46 |
||
|
УПП2-30К-В |
30 |
60 |
48 |
||
|
УПП2-37К-В |
37 |
75 |
67 |
594 |
|
|
УПП2-45К-В |
45 |
85 |
72 |
||
|
УПП2-55К-В |
55 |
100 |
92 |
||
|
УПП2-75К-В |
75 |
140 |
116 |
||
|
УПП2-90К-В |
90 |
170 |
138 |
||
|
УПП2-110К-В |
110 |
200 |
160 |
||
Тяжелый режим подразумевает перегрузку 400% Iном более 6 секунд.
|
Тип механизма |
Режим (нормальный/тяжелый) |
|
Вентилятор центробежный |
Нормальный |
|
Вентилятор высокого давления |
Тяжелый |
|
Дробилка |
Нормальный |
|
Компрессор |
|
|
Компрессор винтовой (без нагрузки) |
|
|
Конвейер ленточный (незагруженный) |
|
|
Конвейер ленточный (загруженный) |
Тяжелый |
|
Конвейер вертикальный |
Нормальный |
|
Лебедка |
|
|
Миксер высокоскоростной |
|
|
Миксер низкоскоростной |
|
|
Мешалка для жидкостей |
Тяжелый |
|
Насос центробежный |
|
|
Насос погружной |
|
|
Пилорама |
Нормальный |
|
Пресс |
|
|
Сепаратор |
|
|
Станок сверлильный, токарный |
|
|
Строгальная машина |
|
|
Шнек |
Тяжелый |

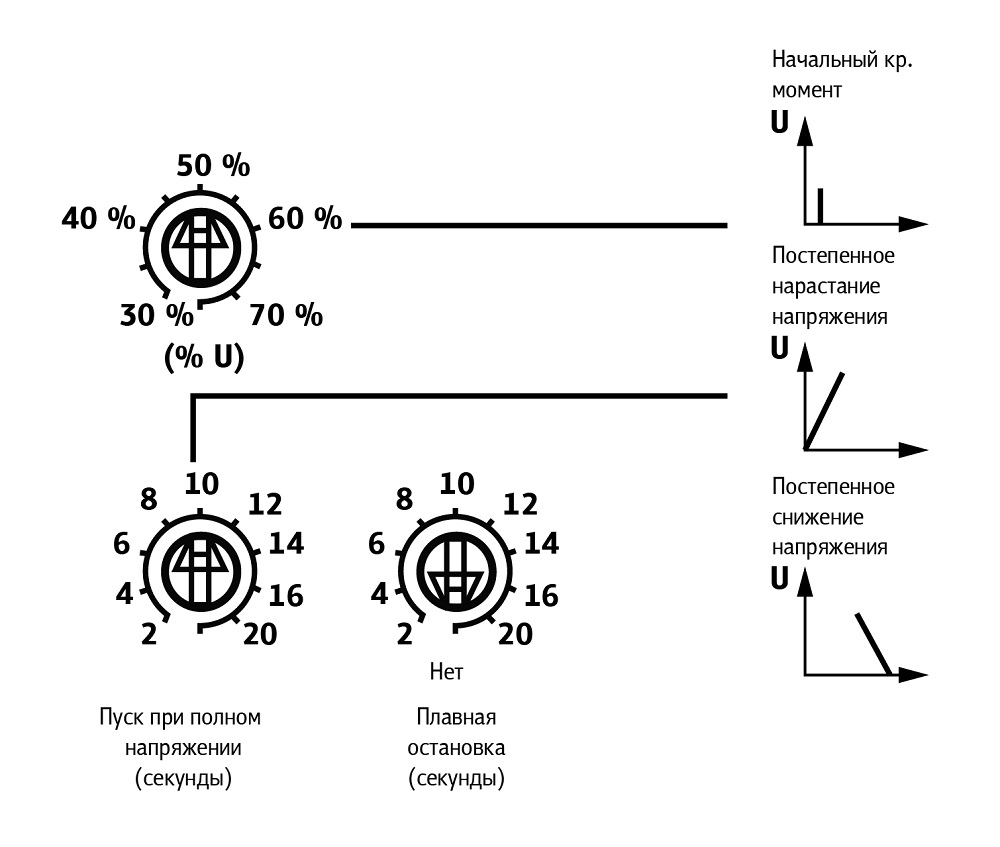

ОВЕН УПП2 позволяет задать 3 параметра: время разгона, время замедления и пусковой момент. Выбор производится с помощью трех поворотных переключателей.

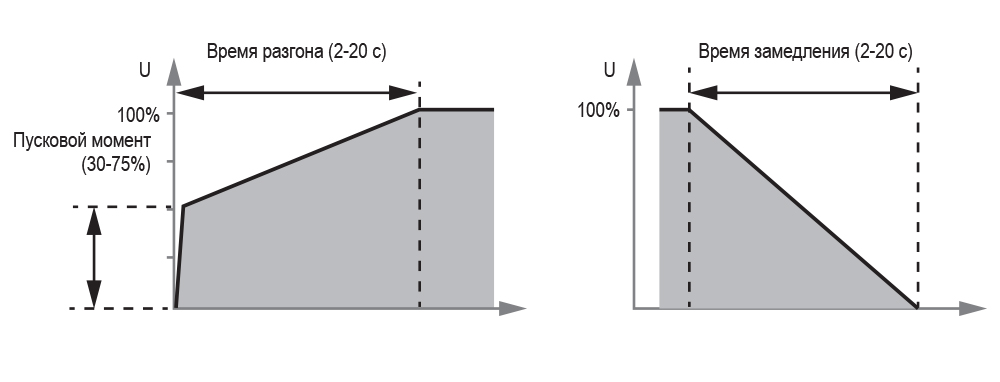

Пусковой момент (30…75 %, начальное значение 50 %) определяет пусковой крутящий момент при подаче команды ПУСК.
Время разгона (2…20 с, начальное значение 10 с) определяет время, отведенное для постепенного нарастания напряжения до достижения значения напряжения в электросети. Настраивается для оптимизации ускорения вращения электродвигателя и / или пускового тока. Короткое время, отведенное для плавного нарастания напряжения, приводит к более быстрому ускорению вращения и более высоким пусковым токам. Более длинные интервалы времени, отведенного для нарастания напряжения, приводят к более медленному ускорению и более низким пусковым токам.
Время замедления (2…20 с, начальное значение 0 с) устанавливает длительность постепенного снижения напряжения при плавной остановке электродвигателя. Функция плавной остановки увеличивает время замедления электродвигателя путем постепенного снижения напряжения, подаваемого на электродвигатель, когда подана команда на его остановку.
Индикация
Прибор имеет два индикатора: Ready (Готово) и Run (Работа).
|
Светодиод |
Выключен |
Включен |
Мигает |
|
Ready (Готово) |
Отсутствует управляющее электропитание |
Готово |
Устройство отключено |
|
Run (Работа) |
Двигатель не работает |
Двигатель работает на полной скорости |
Запуск или останов двигателя |
 |
 |

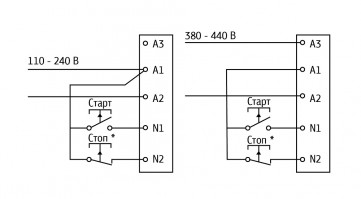

| Двухпроводное управление | |
 |
|

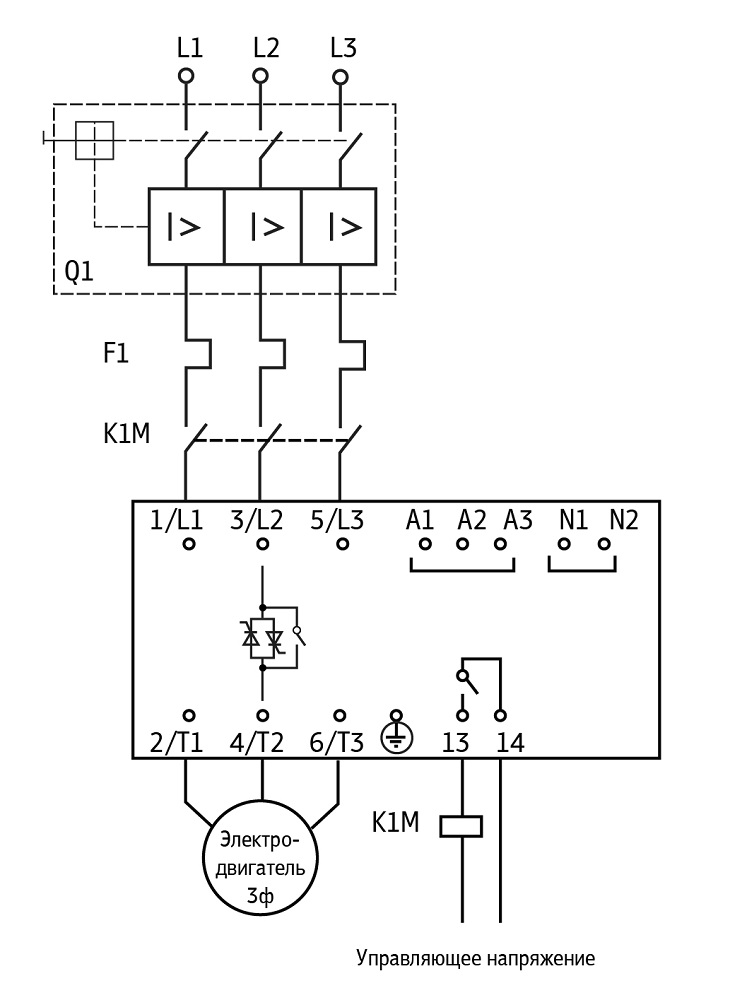

| Устройство плавного пуска ОВЕН УПП2 установлено с автоматическим размыкателем цепи, контроллером перегрузки и линейным контактором | Трехпроводное управление |
