УПП1 Компактные устройства плавного пуска

Главная > Каталог > Частотные преобразователи и приводная техника > Устройства плавного пуска > Компактные устройства плавного пуска УПП1

Устройства плавного пуска ОВЕН УПП1 предназначены для плавного пуска и остановки 3-фазных двигателей переменного тока, снижения величины пускового тока и устранения возможных негативных последствий высокого пускового момента. Цифровое управление устройства плавного пуска позволяет произвести точную настройку и легкую установку. Благодаря регулировке пускового момента и уникальной функции «импульсный старт» устройство плавного пуска может быть использовано для широкого круга задач.

ОВЕН УПП1 рекомендуются для применения с устройствами мощностью до 11 кВт: конвейеры, вентиляторы, насосы, компрессоры.

Основные параметры

Параметр	Значение
Пусковой крутящий момент	0...85 % М_ном
Время разгона	0,4…10 сек
Время торможения	0,4…10 сек
Управляющее напряжение	24…480 В переменного/постоянного тока
Сетевое напряжение	480 В
Степень защиты	IP20
Тиристорное управление по двум фазам
Параметрирование при помощи трех поворотных переключателей

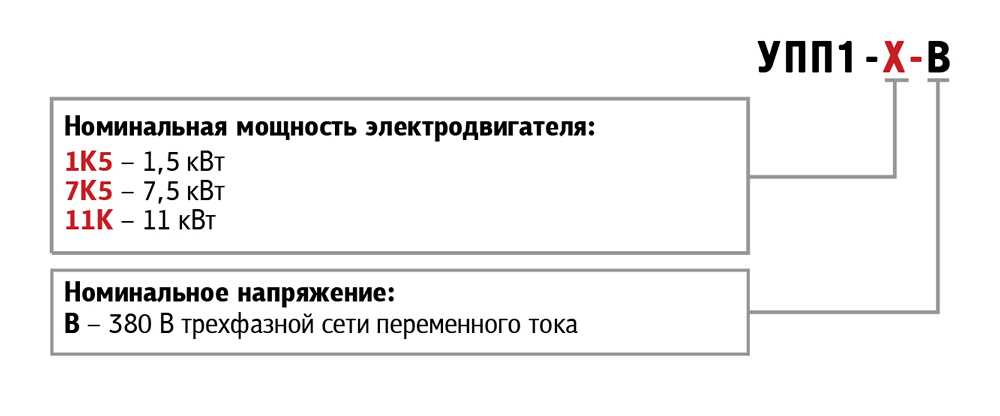

Модификации УПП1 и их характеристики

Тип	Максимальная мощность	Максимальный ток двигателя	Напряжение сети
УПП1-1К5-В	1,5 кВт	ЗА	400 – 415 В
УПП1-7К5-В	7,5 кВт	15 А	400 – 480 В
УПП1-11К-В	11 кВт	25 А	400 – 480 В

Преимущества ОВЕН УПП1

Надежный компактный корпус.
DIN-реечное крепление.
Широкий диапазон рабочих температур.
Импульсный старт для запуска нагруженных двигателей.

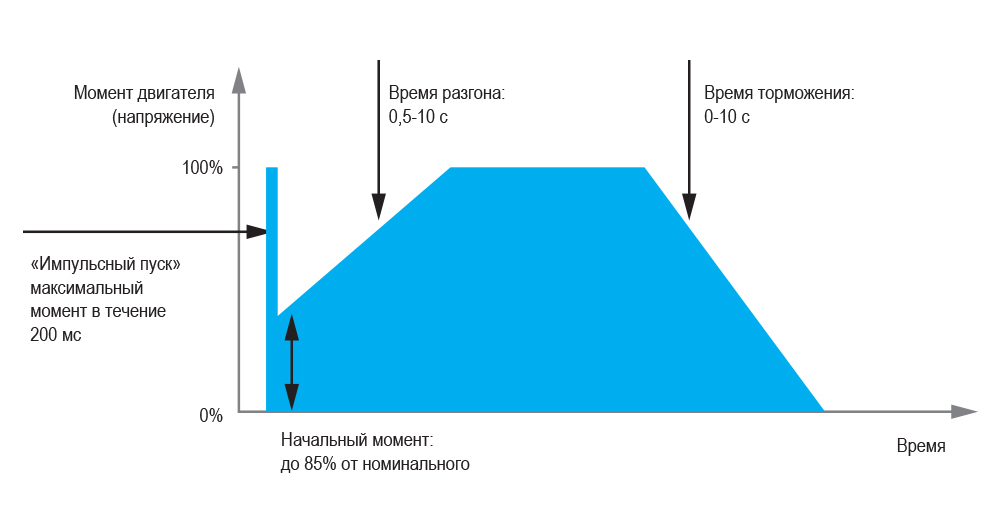

Диаграмма работы УПП1

Технические характеристики

Общие характеристики

Параметр	Значение
Макс. ток утечки	5 мА
Мин. рабочий ток	50 мА
Спецификация цепи управления
Управляющее напряжение	24…480 В переменного/постоянного тока
Управляющий ток / макс, мощность	15 мА/2 ВА
Время отклика	70 мс
Изоляция
Напряжение испытания изоляции	660 В переменного тока
Номинальное импульсное напряжение	4 кВ
Категория установки	III
Рассеиваемая мощность макс., Вт, не более - в останове - в работе: УПП1-1К5-В УПП1-7К5-В УПП1-11К-В	4 10 45 75
Диапазон температур окружающей среды	-5…+40°С
Способ охлаждения	Естественная конвекция
Монтаж	Вертикальный + / - 30 °
Температурный диапазон для хранения	-20…+80°С

Модификации УПП1 и их характеристики

Тип	Максимальная мощность	Максимальный ток двигателя	Напряжение сети
УПП1-1К5-В	1,5 кВт	ЗА	400 – 415 В
УПП1-7К5-В	7,5 кВт	15 А	400 – 480 В
УПП1-11К-В	11 кВт	25 А	400 – 480 В

Быстрый старт

Чтобы избежать повреждения УПП, важно правильно настроить уровень пускового момента и времени разгона.

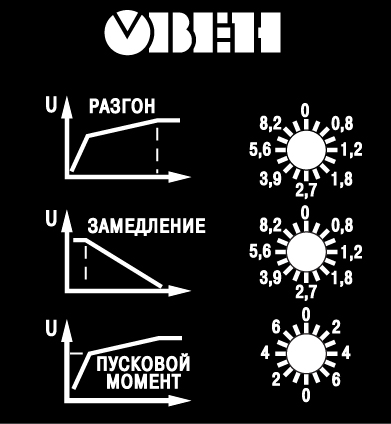

Элементы управления УПП1 и алгоритм запуска УПП1

Обратите особое внимание!

Устройство плавного пуска считывает установки времени и момента в выключенном состоянии. Повторные запуски могут вызвать перегрузку реле защиты двигателя.

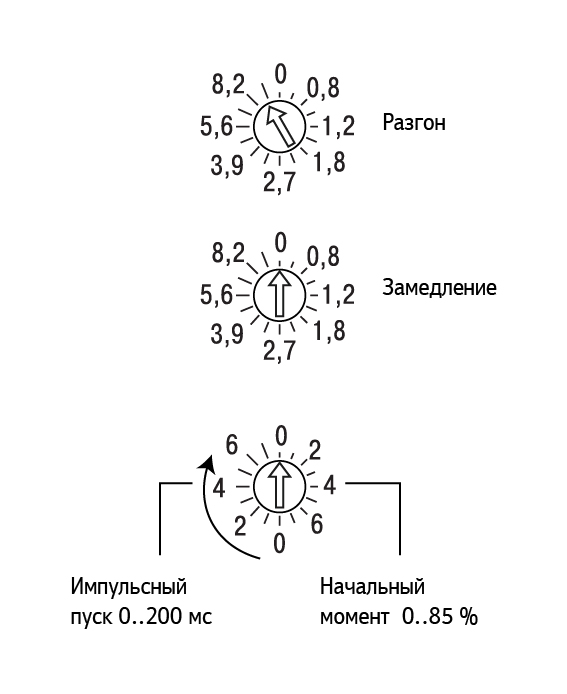

Настройка «Быстрый старт»

Установка пускового момента
Установите регулятор времени разгона «Разгон» на максимум. Установите регулятор времени торможения «Замедление» на минимум. Установите регулятор пускового момента «Пусковой момент» на минимум. Подайте управляющее напряжение на несколько секунд. Если вращение ротора не началось, увеличьте значение «Пусковой момент» на один шаг и пробуйте снова. Повторяйте до тех пор, пока сразу при подаче управляющего сигнала ротор не начнёт вращаться. Правая шкала регулятора «Пусковой момент» обеспечивает регулирование в диапазоне 0…85 % от номинального момента, левая – режим «импульсного момента», когда на время от 0 до 200 мс на двигатель подается полный момент, после чего двигатель стартует с начальным моментом 85 %.

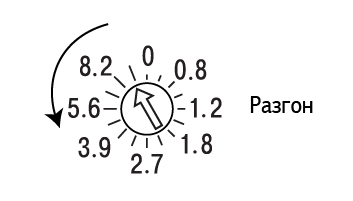

Настройка времени разгона
Установите регулятор времени разгона «Разгон» на максимум и запустите электродвигатель. Изменяйте положение регулятора «Разгон» на 1 шаг против часовой стрелки до тех пор, пока наблюдается нагрузка. Увеличьте «Разгон» на один шаг.

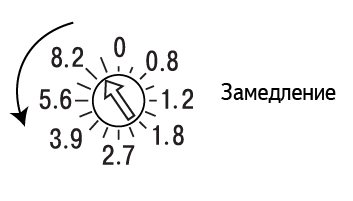

Настройка времени торможения
Установите регулятор времени торможения «Замедление» на максимум и выключите управляющее напряжение. Изменяйте положение регулятора «Замедление» на 1 шаг против часовой стрелки до тех пор, пока наблюдается нагрузка. Увеличьте «Замедление» на один шаг.
