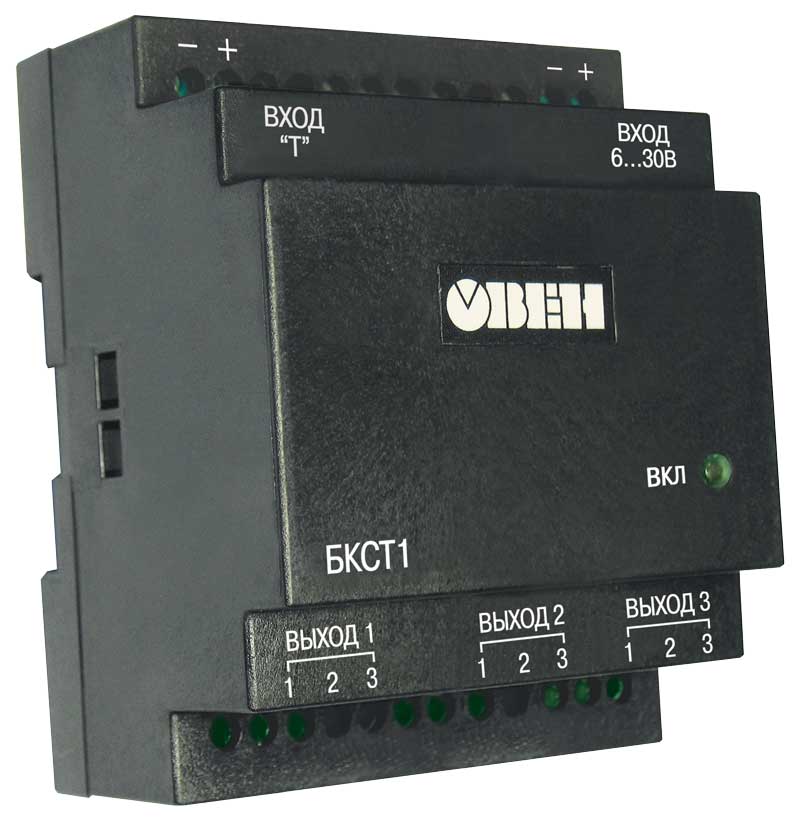

БКСТ1 блок коммутации силовых симисторов и тиристоров

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > БУСТ, БКСТ, БКМ Устройства коммутации > БКСТ1 блок коммутации силовых симисторов и тиристо

с 10 января 2020 года снимаются с производства

Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами). Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).

Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.

Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.

Функциональные возможности

Преобразование управляющего сигнала от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
Работа с различными выходными сигналами регуляторов:
- 6...30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
- 5,0...6,5 В (выход «Т» регулятора ОВЕН)
Коммутация активной нагрузки (например, ТЭНов) при помощи внешних тиристоров или симисторов:
в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
в однофазной цепи
Контроль перехода напряжения через ноль
Защита силовых тиристоров или симисторов от импульсных помех
Встроенные согласующие резисторы

Технические характеристики

Максимальное время переключения (время с момента подачи сигнала управления до коммутации всех выходных элементов)	25 мс
Постоянное напряжение, подаваемое на входы блока:
– вход 6...30 В	6...30 В
– вход «Т»	5,5...6,5 В
Максимальный ток управления	1 А
Максимальный ток во входной цепи	60 мА
Напряжение в коммутируемой цепи	110...380 В
Тип корпуса	на DIN-рейку Д4
Габаритные размеры корпуса	72×90×58 мм
Степень защиты корпуса	IP20

Условия эксплуатации

Температура окружающего воздуха	0...+70 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
