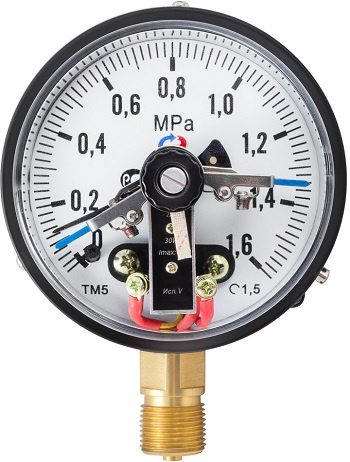

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса, 100, 150 мм
Класс точности 1,5
Диапазон показаний давлений, МПа
|
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
|
ТВ* |
−0,1…0 |
|
ТМВ** |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Диапазон рабочих температур, Окружающая среда: −60…+60°C Измеряемая среда: −50…+150°C
Электрическая схема
Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение, −220 В, ~380 В
Максимальный ток, 1 А
Максимальная разрывная мощность контактов 30 Вт, 50 В·А
Тип контактов с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4
Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм Медный сплав
Корпус IP54, сталь 10, цвет черный
Кольцо Сталь 10, цвет черный
Циферблат Алюминий, шкала черная на белом фоне
Стекло Органическое
Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение Через DIN-разъем сзади на корпусе (100 МПа - штепсельное)
Присоединение Радиальное
Резьба присоединения G½ или М20×1,5
Межповерочный интервал 2 года
Климатическое исполнение Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
РаспечататьЧертежиМонтаж и эксплуатацияДокументы
Манометры ТМ серии 10
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение |
|---|---|---|---|---|---|
|
ТМ- |
100 |
1,5 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G½ / М20×1,5 |
радиальное |
|
0…16 / 25 / 40 / 60 |
|||||
|
0…100 |
|||||
|
ТМ- |
150 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10 |
|||
|
0…16 / 25 / 40 / 60 |
|||||
|
0…100 |
Исполнение — I-VI
Вакуумметры ТВ серии 10
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение |
|---|---|---|---|---|---|
|
ТВ- |
100 |
1,5 |
−0,1…0 |
G½ / М20×1,5 |
радиальное |
|
ТВ- |
150 |
Только исполнение I, II, V
Мановакуумметры ТМВ серии 10
|
Тип |
Диаметр корпуса |
Класс точности |
Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение |
|---|---|---|---|---|---|
|
ТМВ- |
100 |
1,5 |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
G½ / М20×1,5 |
радиальное |
|
ТМВ- |
150 |
Только исполнение I, II, V, VI
Дополнительные опции
|
Наименование услуги |
Тип |
|---|---|
|
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) |
ТМ, ТМВ, ТВ |
|
ТМ, ТМВ, ТВ + рукав |
|
|
Объединение с разделителем (РМ-К11, РМ-М31) |
ТМ |
|
Задний фланец, с установкой |
ТМ (ТМВ)-510.05 |
|
ТМ (ТМВ)-610.05 |
|
|
Демпфер для манометра (внутренний) |
ТМ (ТВ, ТМВ) |
|
Исполнение штуцера с резьбой NPT |
ТМ (ТВ, ТМВ) |
|
Индивидуальная двойная шкала Индивидуальная шкала в кгс/см2 |
ТМ (ТВ, ТМВ) |
|
Нанесение индивидуального № на прибор |
ТМ (ТВ, ТМВ) |
|
Свидетельство о поверке к нумерованному прибору |
ТМ (ТВ, ТМВ) с индивидуальным номером |
|
Индивидуальный паспорт на нумерованный прибор |
ТМ (ТВ, ТМВ) с индивидуальным номером |
|
Обезжиривание прибора под кислород (+ паспорт, знак О2 на циферблате) |
ТМ (ТВ, ТМВ) |
|
Нанесение на циферблат «NH3» и пр. знаков |
ТМ (ТВ, ТМВ) |
|
Первичная заводская поверка |
ТМ (ТВ, ТМВ) |
|
Периодическая поверка |
ТМ (ТВ, ТМВ) |
|
Пломбировка манометра (под заказ) |
ТМ (ТВ, ТМВ) |
|
Ремонт |
ТМ (0–1,6 МПа) |
|
ТМ (2,5–40 МПа) |
|
|
ТМ (60–100 МПа) |
|
|
ТВ |
|
|
ТМВ |
|
|
Очистка прибора от загрязнений (мазут, краска и пр.) |
ТМ (ТВ, ТМВ) |
