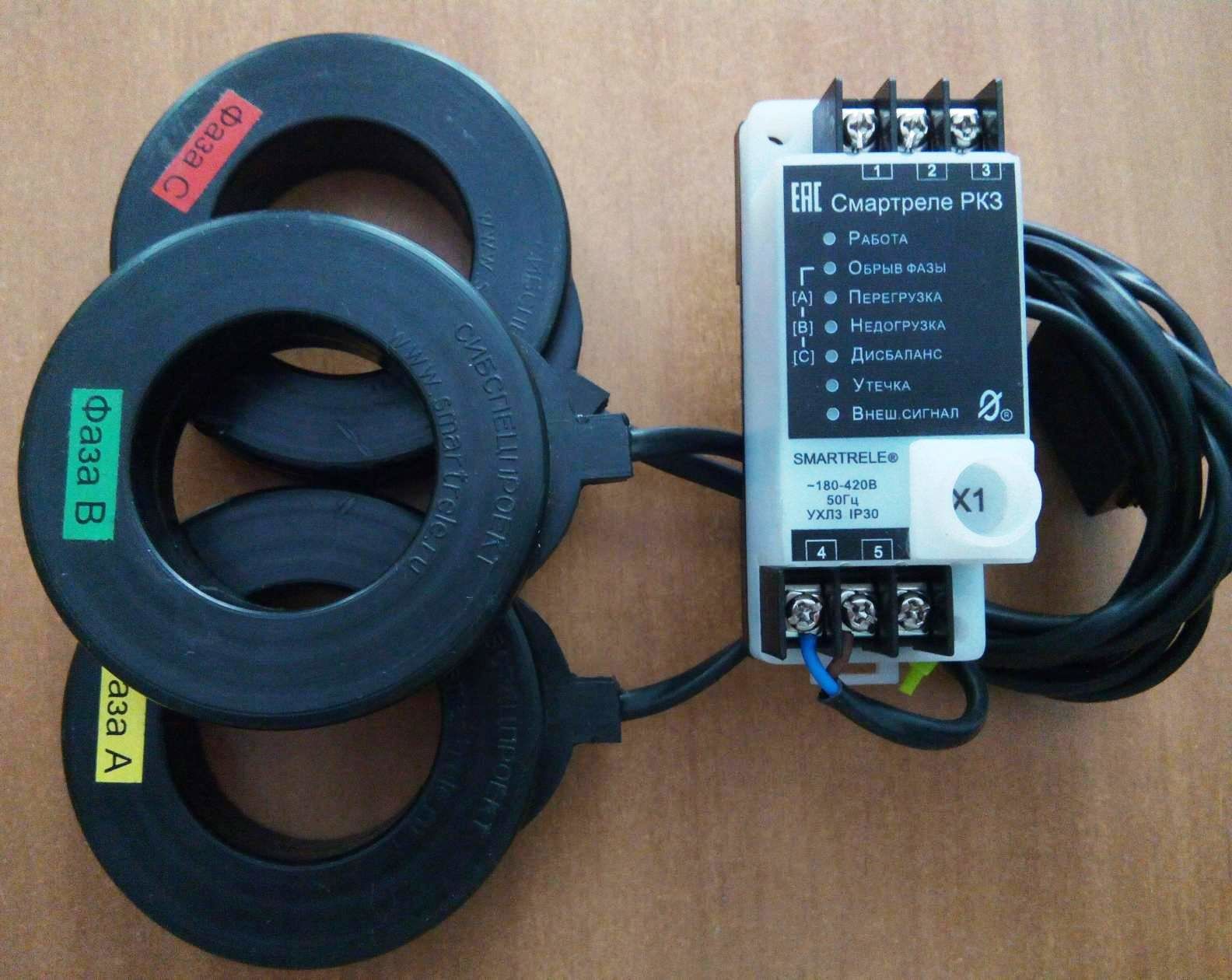

Смартреле РКЗ (РКЗМ) Реле контроля и защиты трехфазных электроустановок

Уважаемые специалисты!

Предлагаем Вашему вниманию новинку:  Реле контроля и защиты Смартреле РКЗ

Смартреле РКЗ-5, Смартреле РКЗ-25, Смартреле РКЗ-50, Смартреле РКЗ- 250,  Смартреле РКЗ-500, Смартреле РКЗ-900

Реле контроля и защиты Смартреле РКЗ-5, РКЗ-25, РКЗ-50, РКЗ- 250, РКЗ-500, РКЗ-900   – аналоги реле РКЗ, РКЗМ;

Конструктивные особенности:

-оригинальная конструкция приборов имеет малые гарабиты (45х35х88) и вес не более 60 гр.;

-приборы оборудованы универсальным креплением под винт или DIN-рейку;

-подключение приборов обеспечивается при помощи минимального числа надежных винтовых клемм;

-приборы обеспечивают разъемное соединение датчиков тока с реле с возможностью увеличения длины соединения до 20 м.

Характеристики энергопотребления:

Питание от сети ~ 160 – 440 В;
_̴Малая потребляемая мощность - менее 0,5 Вт при напряжении ~ 220 В.

Другие достоинства:

Все приборы исполнения Смартреле имеют встроенный предпусковой контроль изоляции, что позволяет обходиться без дополнительных модулей;

Приборы исполнения Смартреле имеют расширенный диапазон контролируемых токов, позволяющий фиксировать перегрузки по току с высокой кратностью;

Приборы обладают непревзойденной надежностью - содержат минимальное число электронных компонентов из всех известных приборов защиты;

Все приборы исполнения Смартреле  обеспечивают возможность подключения к ПК для считывания данных; обеспечиваютработу в проводных (RS-485, Ethernet) и беспроводных (WL_NET) сетях (подключение с помощью дополнительных модулей);

Обеспечивают возможность расширения функций путем подключения дополнительных модулей.

НАЗНАЧЕНИЕ Смартреле РКЗ

1. Смартреле РКЗ  предназначено для установки в цепях питания трѐхфазных электроустановок (электродвигателей, трансформаторов и других ответственных агрегатов) с целью повышении их надежности и увеличения срока службы.
2. Смартреле РКЗ  осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Отключение происходит в следующих аварийных ситуациях:

- при перегрузке по току
- при недогрузке по току;
- при недопустимом перекосе фаз по току;
- при обрыве любой фазы;
- при снижении сопротивления изоляции.

Защитное отключение осуществляется путем размыкания управляющего контакта реле, включаемого в цепь катушки электромагнитного пускателя (контактора).

3. Смартреле РКЗ  обеспечивает блокировку запуска контролируемой электроустановки при снижении сопротивления изоляции ниже 360 ± 60 Ком (предпусковой контроль изоляции)

4. Реле изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределу контролируемых токов в амперах.

5. Смартреле РКЗ  изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и
предназначено для работы при температуре окружающей среды от –40 до +40° С при относительной влажности до 95%. Степень защиты корпуса реле – IP60.

6. Реле предназначено для работы совместно с пультом управления ПУ-02М (изготавливается и поставляется по отдельному заказу), обеспечивающими считывание данных с реле о текущих и аварийных режимах контролируемой электроустановки, а так же программирование уставок реле по беспроводному оптическому каналу связи.

Реле совместимо по протоколу обмена со всеми модификациями ране выпускавшихся пультов ПУ-02, ПУ-02М разных производителей.

7. Смартреле РКЗ  работает совместно с Адаптером USB ЮИПН 203127.001, обеспечивающим соединение реле с персональным компьютером (ПК) с целью получения данных с реле о текущих и аварийных режимах контролируемой электроустановки. Один Адаптер USB может обслуживать любое количество реле.

8. Реле работает совместно с мобильным устройством сбора информации УСИМ (флэш-память) ЮИПН 460000.001,обеспечивающим оперативный сбор данных о работе электроустановки, оборудованной приборами защиты (в том числе, реле РКЗМ) и передачу их в персональный компьютер для последующей обработки и документирования.
Одно устройство может обслуживать любое количество реле.

9. Смартреле РКЗ  может быть включено в систему удаленного сбора данных о работе
электроустановок «СИРИУС» ЮИПН 421433. Порядок работы системы описан в паспорте на систему ЮИПН 421433.001 ПС.

10. Реле работает совместно с адаптером Ethernet ЮИПН 203127.002, используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов на базе сети Ethernet.

11. Смартреле РКЗ  работает совместно с Адаптером RS-485 ЮИПН 203127.004.
Адаптер RS-485 представляет собой устройство, позволяющее соединить реле с ПК посредством интерфейса RS-485. Адаптер может использоваться для подключения реле к автоматизированным системам, работающим под управлением распространенных SCADA-систем.

12 Реле работает совместно с Адаптером беспроводной сети А2 ЮИПН 203127.005, используемым для построения беспроводных сетей удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов (беспроводная сеть WL_NET).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Смартреле РКЗ

1. Пределы контролируемых токов в каждой из трѐх фаз электроустановки:
Смартреле РКЗ-5 от 0.4 до 40 А*
Смартреле РКЗ-25 от 2 до 200 А*
Смартреле РКЗ-50 от 5 до 400 А*
Смартреле РКЗ-250 от 20 до 2000 А*
Смартреле РКЗ-500 от 40 до 4000 А*
Смартреле РКЗ-900 от 80 до 9999 А*

Примечание:
* Индикация токов в указанном диапазоне обеспечивается только при работе с пультом управления ПУ-02M.
При работе с пультами ПУ-02, ПУ-02М других производителей верхний предел контролируемых токов соответствует номиналу реле.

2. Пределы регулирования режимных уставок по току перегрузки Imax,
недогрузки Imin и дисбалансу токов Di:
Смартреле РКЗ-5 от 0.4 до 5 А, шаг 0.02А;
Смартреле РКЗ-25 от 2.0 до 25 А, шаг 0.1А;
Смартреле РКЗ-50 от 5.0 до 50 А, шаг 0.2А;
Смартреле РКЗ-250 от 20 до 250 А, шаг 1А;
Смартреле РКЗ-500 от 40 до 500 А, шаг 2А;
Смартреле РКЗ-900 от 80 до 900 А, шаг 4А.
3. Время задержки срабатывания защитного отключения Тзад – регулируемое в пределах от 3 до 250 сек.

4. Время задержки срабатывания защитного отключения при пуске электроустановки Тп - регулируемое в пределах от З до 250 сек.

5. Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3 +0,2 сек.

6. Смартреле РКЗ  сохраняет в памяти значения контролируемых токов и причину восьми последних по времени аварийных отключений.

7. Реле регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.

8. Смартреле РКЗ  имеет режим автоматического сброса защиты через заданный интервал времени Тапп, регулируемый в пределах от 1 до 255 минут.

9. Реле имеет режим автоматического отключения электроустановки через заданный интервал времени Тmax, регулируемый в пределах от 1 до 255 минут.
При истечении заданного интервала времени управляющий ключ реле размыкается на время 1 сек., обеспечивая отключение электроустановки.

10. Смартреле РКЗ  коммутирует электрическую цепь переменного тока от 0,03 до 1А при напряжении от 180 до 420 В.

11. Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 B частотой (50±2) Гц.

12. Мощность, потребляемая реле от сети, - не более 1 Вт.

13. Габаритные размеры реле - не более 35 х 95 х 33 мм (без датчиков тока)

14. Габаритные размеры датчиков тока реле (внутренний x внешний диаметр x высота, мм):

Смартреле РКЗ-5   - 10 x 40 x 15;
Смартреле РКЗ-25 - 24 x 54 x 18;
Смартреле РКЗ-50 - 24 x 54 x 18;
Смартреле РКЗ-250 - 42 x 76 x 20;
Смартреле РКЗ-500 - 42 x 76 x 20;
Смартреле РКЗ-900 - 65 x 112 x 22.

15. Масса в комплекте с датчиками тока:

Смартреле РКЗ-5      - не более 0.25 кг;
Смартреле РКЗ-25, РКЗ-50 - не более 0.35 кг;
Смартреле РКЗ-250, РКЗ-250 - не более 0.55 кг;
Смартреле РКЗ-900  - не более 0.95 кг.
16. Средний срок службы - не менее 5 лет.

КОМПЛЕКТНОСТЬ

В комплект поставки реле входят:

Смартреле РКЗ  (с комплектом датчиков тока) - 1 шт.
Паспорт на реле ЮИПН 411711.072 – 1 шт.

Техническую документацию вышлем по запросу.

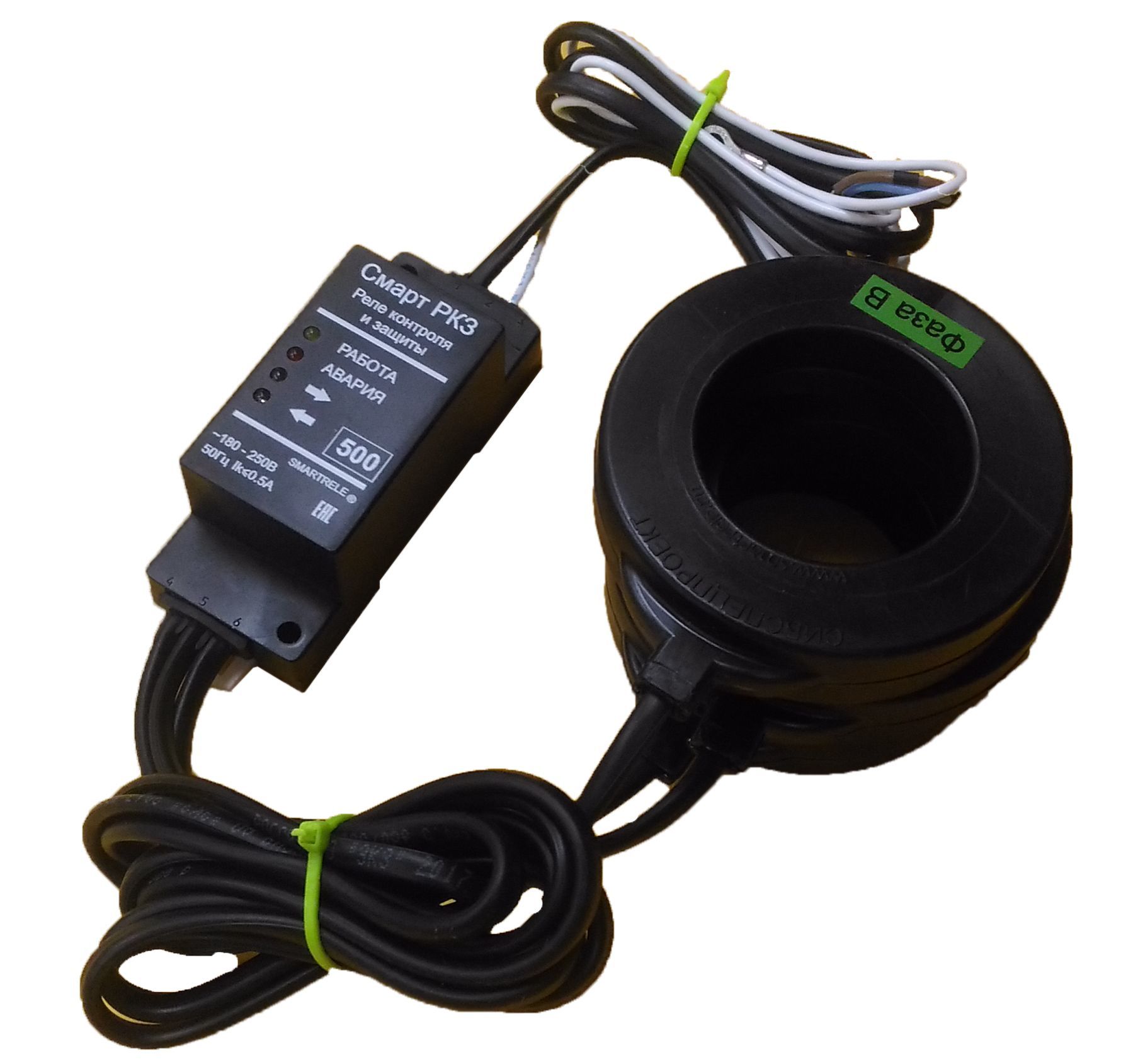

 НОВИНКА: Смарт РКЗ

Смарт РКЗ-5, Смарт РКЗ-25, Смарт РКЗ-50, Смарт РКЗ- 250,  Смарт РКЗ-500, Смарт РКЗ-900

Наряду с базовой модификацией Смартреле РКЗ подготовлена к выпуску упрощенная модификация реле Смарт РКЗ, отличающаяся конструктивным исполнением и ограниченным набором функциональных характеристик:

-отсутствует  предпусковой контроль изоляции;

- отсутствует цифровой интерфейс связи с ПК;

-соединение датчиков тока с прибором неразъемное.

При сохранении всех олстальных характеристик Смартреле РКЗ это позволило значительно снизить стоимость реле модификации Смарт РКЗ.
