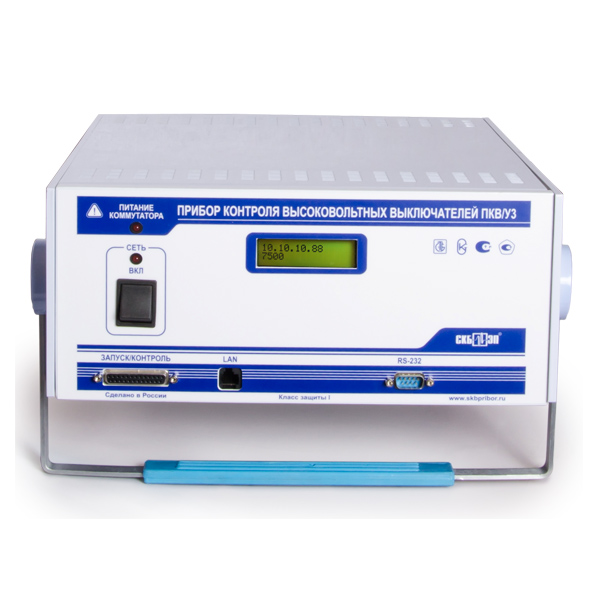

ПКВ У3.1

Проверка технического состояния масляных, вакуумных, элегазовых и воздушных выключателей на все классы напряжения от 10кв до 500кв Контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс; Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей; Измерение токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами; Встроенный пульт для задания простых операций и сложных циклов выключателей на ток до 35 А, как для приводов постоянного, так и переменного тока; Широкие возможности программного обеспечения.
Диагностика отечественных и зарубежных выключателей Прибор ПКВ/У3.1 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.). Если на высоковольтном оборудовании не предусмотрено крепление для датчика линейных перемещений, воспользуйтесь угловым. Прибор автоматически проведет перерасчет показаний датчика углового перемещения в ход контактов.
Большие диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля всех существующих выключателей Большие диапазоны измерения по времени (до 8,1 с), скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля всех существующих высоковольтных выключателей. Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах. При этом существует множество нюансов при проведении измерений, так если временные  характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения. Поэтому, если в рекламе прибора указывается возможность контролировать, например, вакуумные или масляные выключатели, а в комплекте прибора отсутствуют датчики, то значит, речь идет только о контроле временных характеристик. Совместно с прибором ПКВ/У3.1 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации. Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении.
Высокая точность измерений Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Часто применяемые в других приборах - аналогах ПКВ/У3.1 датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. При максимальном ходе 900 мм. это дает неопределенность значения в ±9мм.
Оперативные и наглядные результаты диагностики ПКВ/У3.1 – это измерительный "мозг", который выполняет все расчеты. Для представления результатов диагностики к прибору необходим персональный компьютер типа ноутбук (ПК) со специализированным программным обеспечением, которое позволяет: Вести базу данных результатов измерений; Управлять прибором от компьютера; Хранить шаблоны измерений; Выводить результаты измерений в табличном и графическом виде; Автоматически вычислять параметры выключателей; Автоматически накладывать графики движения фаз выключателя; Составлять отчеты (протокола) измерений; Выводить данные диагностики на печать.
Автоматические расчеты технических характеристик высоковольтных выключателей Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.
Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов: зависимости скорости от времени и от хода; зависимости токов и напряжений электромагнитов от времени и хода; диаграммы процессов замыкания-размыкания контактов. Автоматическое наложение графиков движения траверс фаз выключателя даёт возможность совершенно точно распознать такие серьезные неисправности, как люфты механизмов полюсов. Это особенно важно для выключателей с одним приводом на три фазы. Такую неисправность невозможно заметить, оперируя лишь числовыми данными. Состояние направляющей системы тоже невозможно оценить, не имея перед глазами графиков процессов перемещения подвижных частей. Кроме того по числовым данным сложно определить, какой узел является причиной затягивания времени отключения, например. График зависимости скорости от времени процесса отключения в этом случае тоже  даёт исчерпывающую информацию, т.к. на нём чётко можно разделить время работы самого привода от времени работы механизмов самого выключателя.
Проверка высоковольтных выключателей в простых и сложных циклах Прибор ПКВ/У3.1 оборудован силовым коммутатором для управления приводами коммутационных аппаратов на токах электромагнитов до 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции включения (В) или отключения (О), так и сложные циклы "О-В", "В-О", "О-В-О". По заказу прибор ПКВ/У3.1 может дополнительно может комплектоваться: Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А. Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.
Прибор ПКВ/У3 представлен в двух модификациях Одна из особенностей ПКВ/У3 заключается в том, что прибор выпускается в двух модификациях, отличающихся количеством каналов датчиков перемещения (1 или 3) и количеством каналов контроля резистивных датчиков (2 или 12): ПКВ/У3.1 и ПКВ/У3.0, соответственно. При этом, ПКВ/У3.1 позволяет контролировать все типы воздушных выключателей, но исключает марки ВО-750, ВО-1150, ВНВ-1150, что предусмотрено в другой версии прибора.
