ПЛК160 контроллер для средних систем автоматизации с AI/DI/DO/AO

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Программируемые логические контроллеры > ПЛК160 контроллер для средних систем автоматизации

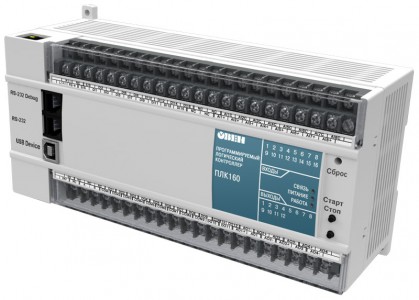

ОВЕН ПЛК160 – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Отличительные особенности линейки

Мощные вычислительные ресурсы и большой объем памяти.
Наличие дискретных и аналоговых входов/выходов на борту контроллера.
Наличие последовательных портов (RS-232, RS-485) на борту контроллера.
Наличие порта Ethernet для включения в локальные или глобальные сети верхнего уровня.
Поддержка протоколов обмена Modbus (RTU, ASCII), ОВЕН, DCON.
Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами.
Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени.
Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние.

Контроллер	ПЛК160
Дискретные входы	16
Дискретные выходы	12
Аналоговые входы	8
Аналоговые выходы	4

Аналоговые выходы могут быть

По току 4...20 мА
По напряжению 0...10 В
Универсальные - программно переключаемые токнапряжение

Интерфейсы и протоколы

Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:

Ethernet;
До трех последовательных портов;
USB Device для программирования контроллера.

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ввода/вывода ОВЕН Мх110 Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами
Modbus TCP	Ethernet 10/100 Mbps	Связь со SCADA-системами
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода ICP DAS I-7xxx, АDAM-4xxx, операторских панелей
GateWay (протокол CODESYS)	RS-232 Ethernet 10/100 Mbps USB-Device	Программирование контроллера, отладка пользовательской программы Связь с контроллерами других производителей на базе CODESYS Работа с OPC-сервером CODESYS
Mass Storage Device	USB-Device	Работа с файлами архивов данных и файлами проекта

Контроллеры данной линейки также поддерживают работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS v.2.3.x, максимально соответствующей стандарту МЭК 61131:

поддержка 5 языков программирования, для специалистов любой отрасли;
мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
функции документирования проектов;
количество логических операций ограничивается только количеством свободной памяти контроллера;
практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Интерфейсы для программирования и отладки: Ethernet, USB, RS-232 (Debug).

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО

Среда программирования CODESYS
Готовые библиотеки программных блоков
Специальные сервисные утилиты для работы с ОВЕН ПЛК
Руководство пользователя и обучающие видеокурсы
Для организации обмена с верхним уровнем предоставляются бесплатные OPC-драйверы, OPC-драйвер Gateway (от CODESYS) и OPC-драйвер Modbus (от ОВЕН)

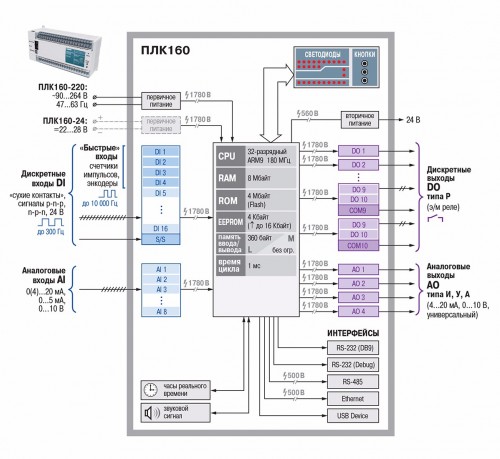

Функциональная схема ОВЕН ПЛК160

Технические характеристики

Параметр	Значение (свойства)

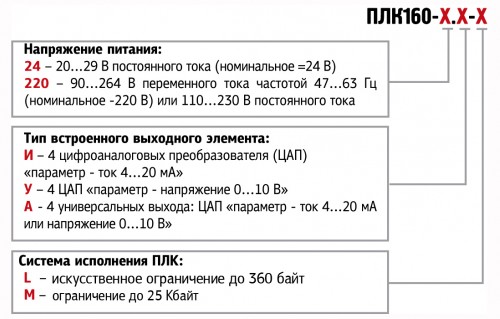

	ПЛК160-Х.А	ПЛК160-Х.У	ПЛК160-Х.И
Питание
Напряжение питания: ПЛК160-24.Х-Х ПЛК160-220.Х-Х	от 22 до 28 В постоянного тока (номинальное 24 В) от 90 до 264 В переменного тока (номинальное 110/220 В) частотой от 47 до 63 Гц (номинальное значение 50 Гц)
Потребляемая мощность, не более	40 ВА
Параметры встроенного источника питания	Выходное напряжение 24±3 В, ток потребления не более 400 мА
Аккумулятор резервного питания	LIR2477 (срок службы зависит от условий эксплуатации, но не более 5 лет)
Цифровые (дискретные) входы
Количество входов из них быстродействующих	16 4 (DI1-DI4)
Тип входов по ГОСТ Р 52931-2008	1 и 2
Напряжение питания дискретных входов	24 ± 3 В
Максимальный входной ток дискретного входа	не более 7 мА при питании 24 В, не более 8,5 мА при питании 27 В
Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения (ток в цепи)	от 15 до 30 В (ток от 3 до 15 мА)
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения (ток в цепи)	от минус 3 до 5 В (ток до 15 мА)
Минимальная длительность импульса, воспринимаемого дискретным входом – для обычных входов – для быстродействующих	1 мс 0,02 мс
Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – датчики, имеющие на выходе транзистор n- p-n или p-n-p–типа с открытым коллектором; – дискретные сигналы 24±3 В
Гальваническая развязка	Групповая
Электрическая прочность изоляции между группой дискретных входов и: – цепями питания – группами цепей дискретных выходов – группами остальных цепей	1780 В 1780 В 560 В
Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов	12
Гальваническая развязка	Индивидуальная (для DO1-DO8), групповая (DO9-DO10) и групповая (DO11-DO12)
Электрическая прочность изоляции между группами дискретных выходов и группами остальных цепей	1780 В
Максимальный ток, коммутируемый контактами реле, не более	3 А (для переменного напряжения не более 250 В, частотой 50 Гц и cos j > 0,4 – нагрузка для категории использования АС-15 по ГОСТ Р 50030.1-2000) 3 А (для постоянного напряжения не более 30 В – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1-2000)
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	50 мс (выходы DО1-DО12)
Механический ресурс реле	– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Аналоговые входы
Количество аналоговых входов	8
Тип поддерживаемых унифицированных сигналов	Ток от 0 (4) до 20 мА Ток от 0 до 5 мА Напряжение от 0 до 10 В
Разрядность АЦП	14 бит
Входное сопротивление: В режиме измерения тока В режиме измерения напряжения	Не более 170 Ом Не менее 200 кОм
Период опроса аналоговых входов	10 мс
Предел основной приведенной погрешности преобразования	±0,25 %
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры	±0,05 %
Гальваническая изоляция аналоговых входов	Групповая (8 входов)
Электрическая прочность изоляции между группой аналоговых входов и: – цепями питания – группами цепей дискретных выходов – группами остальных цепей	1780 В 1780 В 560 В
Аналоговые выходы
Количество аналоговых выходов	4
Тип выходного сигнала	Универсальный, ток от 4 до 20 мА, напряжение от 0 до 10 В	Напряжение от 0 до 10 В	Ток от 4 до 20 мА
Предел основной приведенной погрешности ЦАП	±0,5 %
Разрядность ЦАП	12 бит	10 бит	10 бит
Минимальный период обновления выходов	100 мс
Питание аналоговых выходов	Внешнее (24±3 В)
Гальваническая изоляция аналоговых выходов	Индивидуальная
Электрическая прочность изоляции между группами аналоговых выходов и группами остальных цепей	1780 В
Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры	не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов
Интерфейсы связи
RS-485 Количество Гальваническая развязка Электрическая прочность изоляции	1 Индивидуальная 1780 В (между интерфейсом RS-485 и остальными группами цепей)
Ethernet 100 Base-T Количество Гальваническая развязка Электрическая прочность изоляции	1 Индивидуальная 1780 В (между интерфейсом RS-485 и остальными группами цепей)
RS-232 ** Количество Гальваническая развязка	1 Отсутствует
RS-232-Debug ** Количество Гальваническая развязка	1 Отсутствует
USB-Device ** Количество Гальваническая развязка	1 Отсутствует
Ресурсы и дополнительное оборудование
Центральный процессор	RISC-процессор на базе ядра ARM-9, 32 разряда, 180МГц
Объем оперативной памяти (тип памяти)	8 Мб (SDRAM), из них 1 Мб для кода пользовательской программы, 128 кб для переменных пользовательской программы
Объем энергонезависимой памяти (тип памяти)	4 Мб (DataFlash), из них 3 Мб доступно для хранения файлов и архивов
Размер Retain-памяти	не более 16 кб (по умолчанию задано значение 4 кб). Подробнее см. в РП
Время выполнения одного цикла программы	– Минимальное (нестабилизируемое) – 250 мкс; – Установленное по умолчанию (стабилизированное) – 1 мс (настраивается в окне «Конфигурация ПЛК (PLC Configuration) ПО CoDeSys. Подробнее см. в РП
Дополнительное оборудование	– Часы реального времени с автономным аккумуляторным питанием (точность хода – не более 3 мин в сутки*); – Встроенный источник выдачи звукового сигнала; – Функциональная кнопка на передней панели контроллера
Общие сведения
Габаритные размеры, не более	(208×110×73) ± 1 мм
Масса, не более	0,75 кг
Степень защиты корпуса по ГОСТ 14254–96	IP20 со сторон передней панели, IP00 со стороны клемм
Индикация на передней панели	Светодиодная
Средняя наработка на отказ	100 000 ч
Средний срок службы	10 лет
* – точность указана без применения программной коррекции. ** – цепи указанных интерфейсов не имеют между собой гальванической изоляции. Электрическая прочность изоляции между группой указанных цепей и: – цепями питания – 1780 В; – группами цепей дискретных выходов – 1780 В; – группами остальных цепей – 560 В.

Интерфейсы связи и программирования

Интерфейсы связи	Протоколы (тип связи и особенности работы)	Формат передачи данных	Скорости передачи	Длина кабеля, м, не более	Тип рекомендуемого кабеля
RS-485	ModBus-RTU, ModBus-ASCII, DCON, ОВЕН	7 или 8 бит, четность естьнетне используется, 1 или 2 стоп бита	2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с	1200*	КИПЭВ 1×2×0,6 ТУ 16.К99-008- 2001 или аналогичный
RS-232	ModBus-RTU, ModBus-ASCII, DCON, ОВЕН	7 или 8 бит, четность естьнетне используется, 1 или 2 стоп бита	1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с	3	Кабели, выполненные в соответствии с рекомендациями Приложения Г
RS-232-Debug	ModBus-RTU (только slave), ModBus-ASCII, DCON, GateWay (только для Debug RS-232), ОВЕН	только 8 нет 1	1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с	1,8	Кабели, выполненные в соответствии с рекомендациями Приложения Г
Ethernet 100 Base-T	ModBus-TCP Gateway TCP-IP, UDP-IP, Codesys Network Variables (over UDP)	–	10, 100 Мбит/с	100	Категория 5 тип UTP (витые пары без экрана), STP или FTP (витые пары в экране)
USB-Device	CDC	–	115200 бит/с	1,8	Стандартный с разъемами типа А и В
* – Максимальная скорость обмена зависит от длины линии. Примечание – Суммарное количество ошибок при приеме и передаче не должно превышать 1 %.
