Конструктивное исполнение |
Модель |
Диаметр платинового электрода |
Диаметр платинородиевого электрода |
Внешний диаметр |
Материал защитной арматуры |
Длина термопары |
|
|

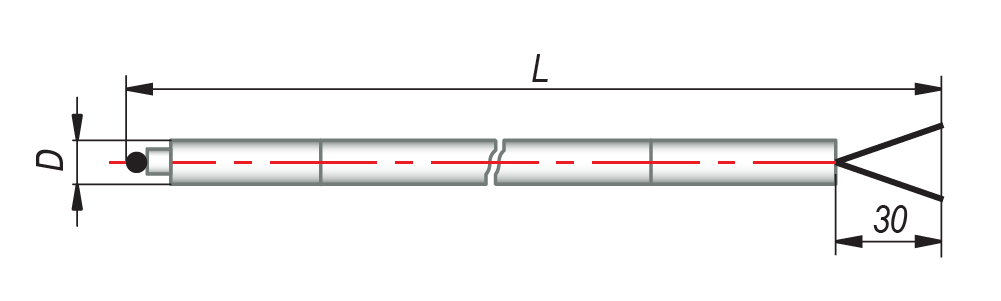

021.1О |
0,5 мм |
0,4 мм |
Не более 4,6 мм |
Корунд CER795 |
Определяется при заказе. 0,2 до 2 м
|
|
|

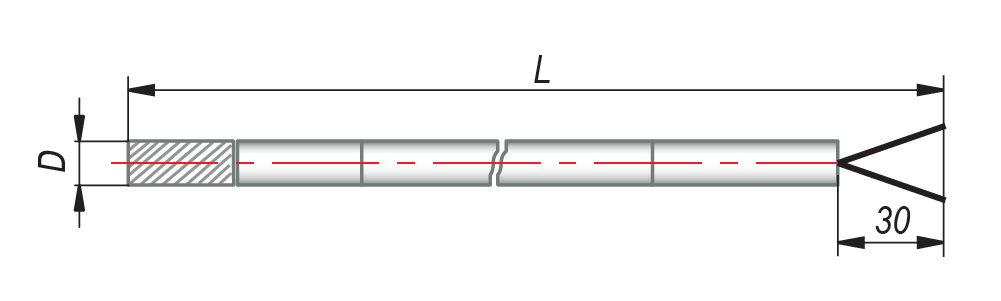

021.1Э |
0,5 мм |
0,4 мм |
Не более 4,6 мм |
Корунд CER795 |
Определяется при заказе. 0,2 до 2 м |
|
|
ДТПS145-0019.L |
0,5 мм |
0,4 мм |
D=12 мм D1=20 мм |
Корунд CER795 (0…1300 °С) |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 |
|
|
ДТПS155-0019.L |
0,5 мм |
0,4 мм |
D=20 мм D1=30 мм |
Корунд CER795 (0…1300 °С) |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 |
Длина L указывается вместе с выводами длиной 30 мм.
|
Характеристика |
Значение |
|
Номинальная статическая характеристика |
ТПП(S) |
|
Рабочий диапазон измеряемых температур |
0…+1300 °С |
|
Класс допуска |
2 |
|
Показатель тепловой инерции |
Не более 5 с – для ДТПS021 Не более 20 с – для ДТПS145/155 |
|
Материал защитной арматуры |
Корунд CER795/12Х18Н10Т |

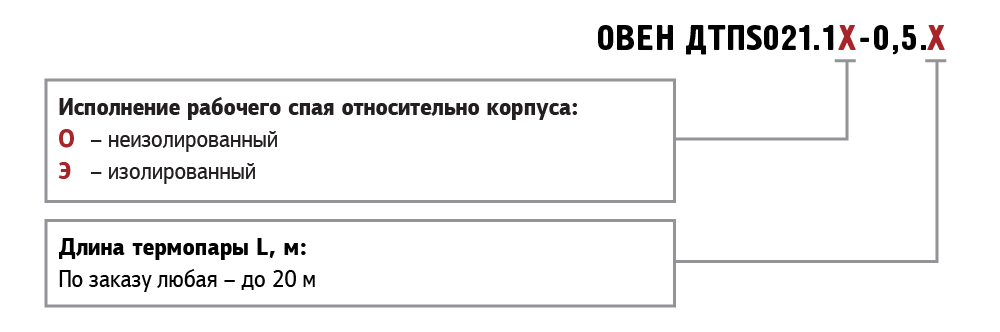

ОВЕН ДТПS021.1Э-0,5/0,2
Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель – 021, диаметр термоэлектрода: платинородий – 0,4 мм, платина – 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов – 0,5 мм, длина термопары – 0,2 м.

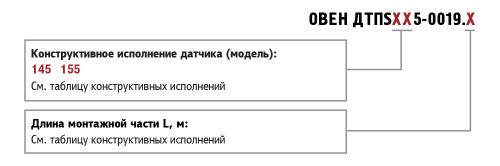

ДТПS145-0019.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры– корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.
Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения.
Нормирующие преобразователи ОВЕН НПТ
Нормирующие преобразователи ОВЕН НПТ предназначены для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА.
