КДТС предназначены для непрерывного измерения разности температур воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков на предприятиях тепловых сетей, тепловых пунктах жилых, общественных и производственных зданий, центральных тепловых пунктах, тепловых сетях объектов бытового назначения, источников теплоты.
Принцип работы КДТС основан на измерении разницы температур в прямом и обратном трубопроводах методом непосредственного погружения в среду, неагрессивную по отношению к материалу оболочки чувствительного элемента.
Область применения КДТС: энергетика, химическая, пищевая и другие отрасли промышленности, а также в составе теплосчетчиков и информационно-измерительных систем учета количества теплоты.
|
Наименование |
Значение |
|
|
Исполнение |
КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145 |
|
|
Диапазон измеряемых температур, °C |
0…150 |
|
|
Диапазон измерения разности температур, °C |
от 3 до 150 |
|
|
Номинальная статическая характеристика |
Pt100, Pt500, Pt1000 |
|
|
Степень защиты от влаги и пыли |
КДТС014 |
IP67 |
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
IP54 |
|
|
Схема соединения проводников |
Pt100 |
4-проводная |
|
Pt500, Pt1000 |
2-, 4-проводная |
|
|
Устойчивость к вибрации |
КДТС014 |
Группа N1 по ГОСТ Р 52931 |
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
Группа N2 по ГОСТ Р 52931 |
|
|
Класс допуска |
А или В |
|
|
Относительная погрешность при измерения разности температур, % |
δt, = (0,5 + 3tmin/t) |
|
|
Группа и вид климатического исполнения |
С4, Р2 |
|
|
Материал защитной арматуры |
12Х18Н10Т |
|
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
|
|
014 |
D = 5 мм L = 40 мм; 45 мм l = 1 м; 1,5 м |
сталь 12Х18Н10Т |
|
|
054 |
D = 6 мм, M = 16×1,5 мм (G = 1/2*) S = 22 мм, h = 9 мм L = 40 мм; 45 мм; 60 мм l = 1 м; 1,5 м |
сталь 12Х18Н10Т |
|
|
105 |
D = 8 мм, G = 1/2 (M = 20×1,5 мм*) S = 27 мм, L = 45 мм; 60 мм; 80 мм; 120 мм; 160 мм; 180 мм; 200 мм |
сталь 12Х18Н10Т |
|
|
035 |
D = 8 мм, M = 20×1,5 мм (G = 1/2*) S = 27 мм, L = 45 мм; 60 мм; 80 мм; 120 мм; 160 мм; 180 мм; 200 мм |
сталь 12Х18Н10Т |
|
045 |
D = 10 мм, M = 20×1,5 мм (G = 1/2*) S = 27 мм, L = 45 мм; 60 мм; 80 мм; 120 мм; 160 мм; 180 мм; 200 мм |
сталь 12Х18Н10Т |
|
|
145 |
D = 6 мм, M = 20×1,5 мм (G = 1/2*) S = 27 мм, L = 45 мм; 60 мм; 80 мм; 120 мм; 160 мм; 180 мм; 200 мм |
сталь 12Х18Н10Т |

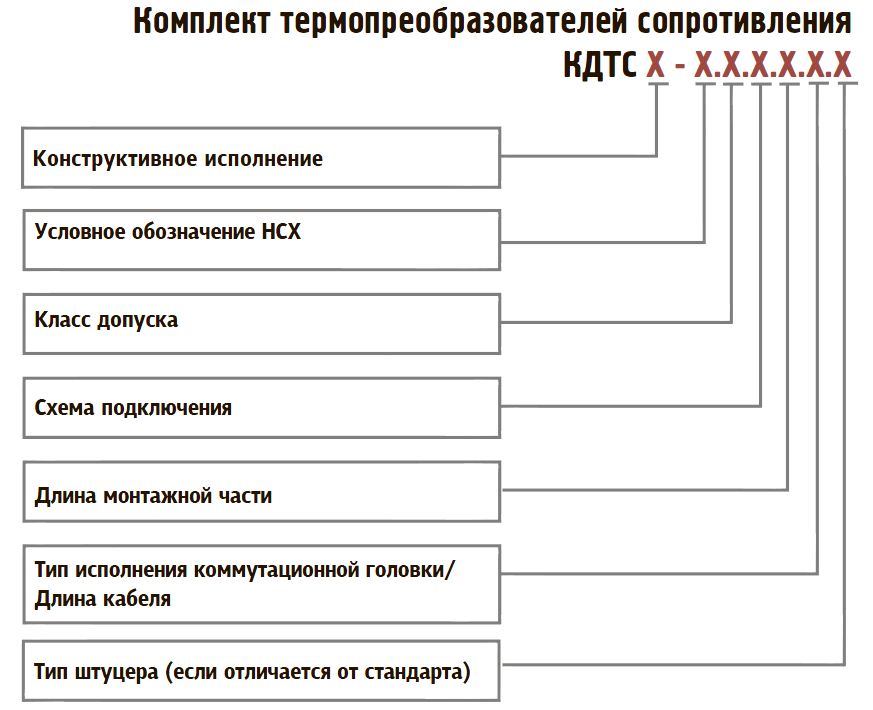

Пример обозначения при заказе: ОВЕН КДТС054-Pt100.В4.60.1,5
Означает, что изготовлению подлежит КДТС конструктивного исполнения 054, НСХ преобразователей Pt100, класса допуска В, четырехпроводной схемой подключения, длиной монтажной части 60 мм, длиной кабельных выводов 1,5 м.
