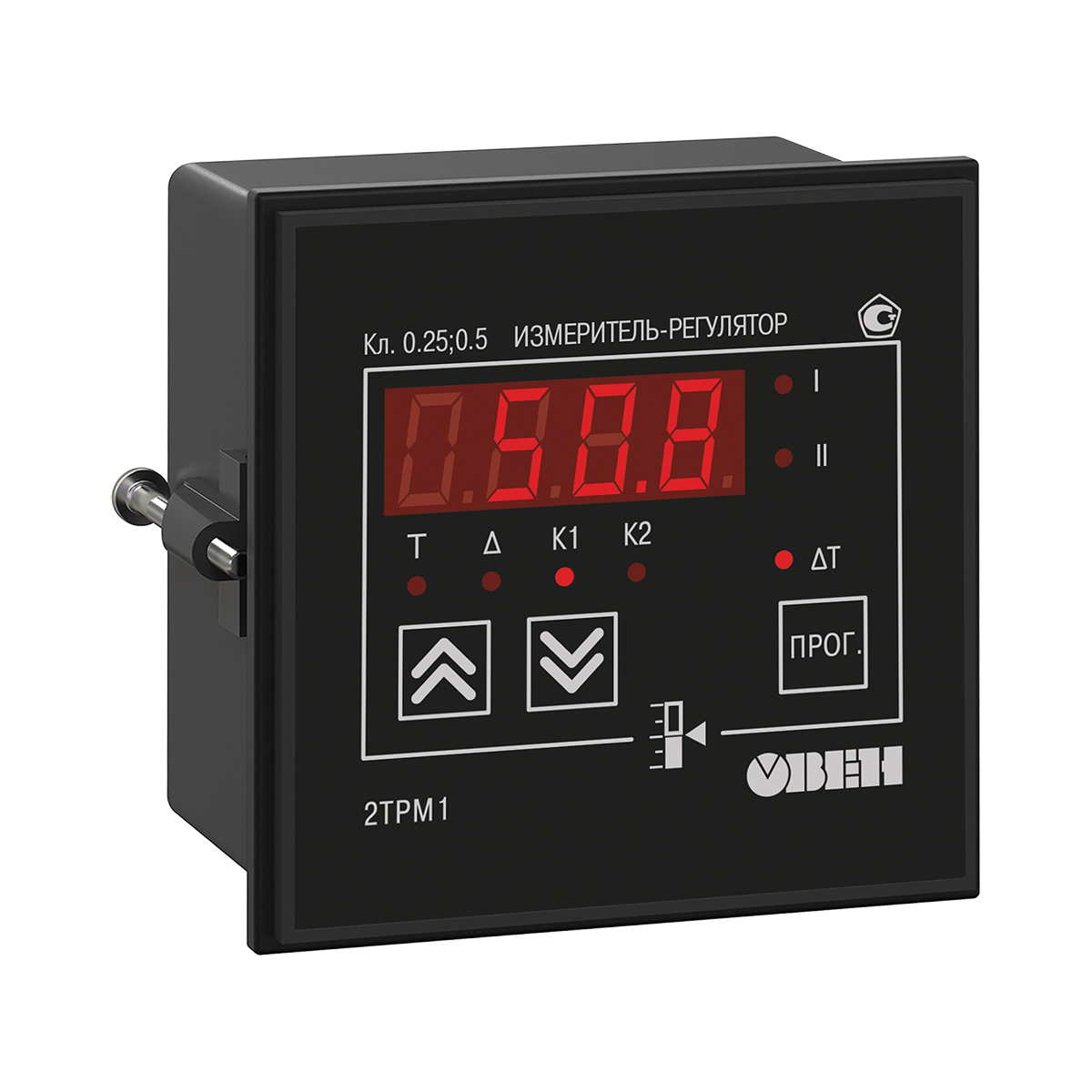

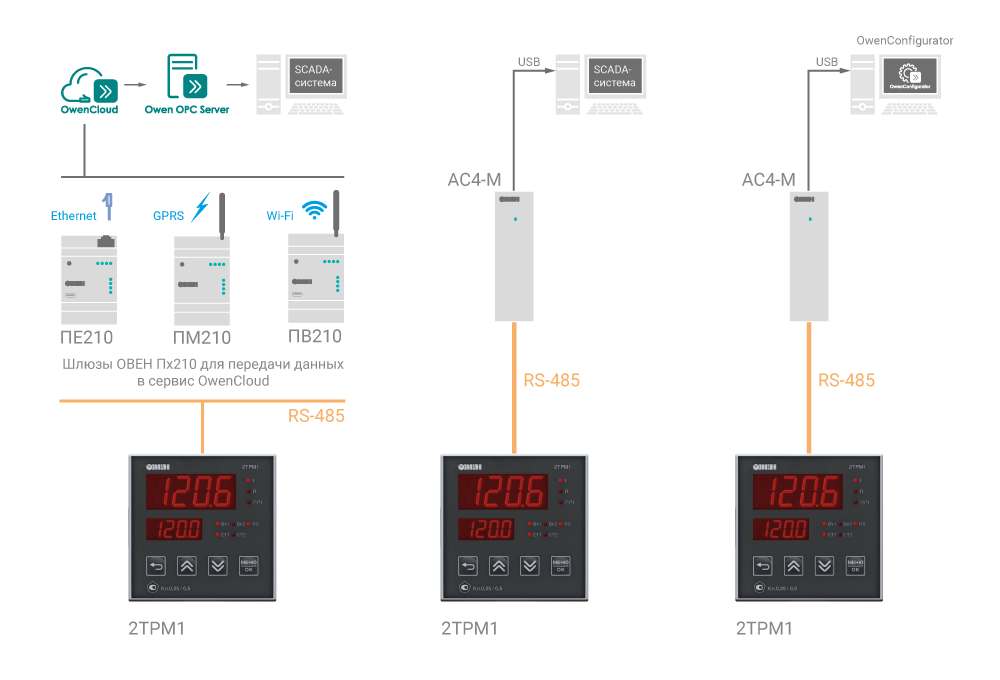

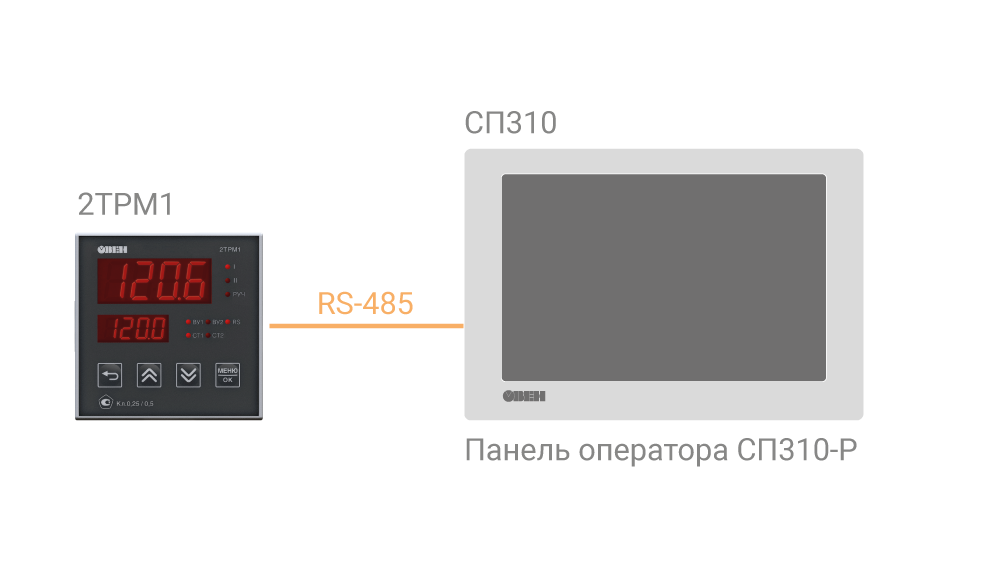

2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
|
Напряжение питания переменного тока |
~90…264В (номинальное 230В) |
|||
|
Напряжение постоянного тока |
=21...120 В (номинальное 24В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальные входы |
||||
|
Количество универсальных входов |
2 |
|||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Время опроса входа: |
Не более 1 секунды |
|||
|
Предел основной приведенной погрешности измерения: |
||||
|
- для термоэлектрических преобразователей |
±0,25 % |
|||
|
- для других типов датчиков |
±0,5 % |
|||
|
Выходные устройства |
||||
|
Количество выходных устройств |
2 |
|||
|
Типы выходных устройств |
Р, К, С, Т, И, У |
|||
|

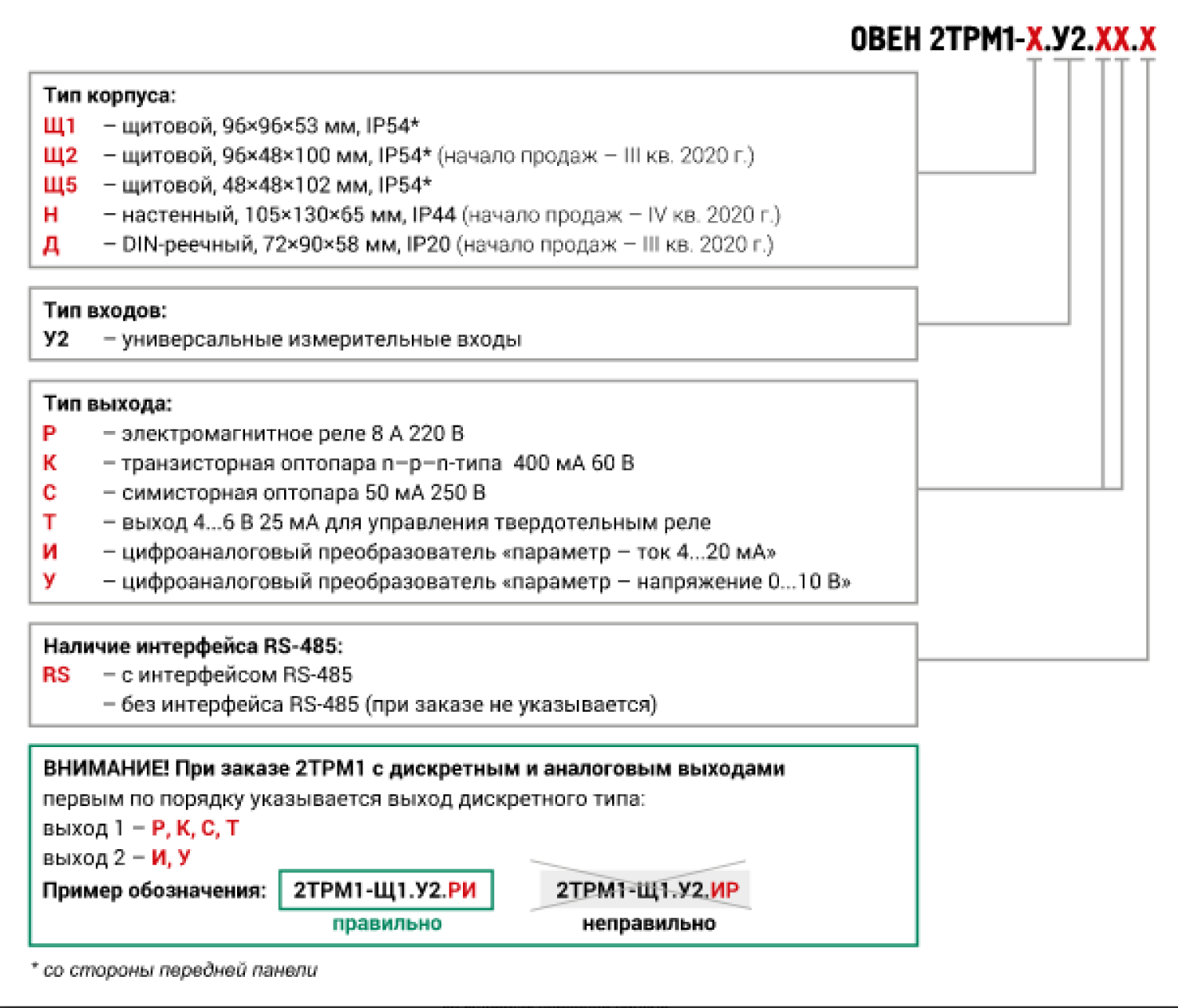

Корпус |
||||
|
Щитовой Щ1 |
96×96×53, IP54* |
|||
|
Щитовой Щ2 (Начало продаж – III квартал 2020 года) |
96×48×100, IP54* |
|||
|
Щитовой Щ5 |
48×48×102, IP54* |
|||
|
Настенный Н (Начало продаж – IV квартал 2020 года) |
105×130×65, IP44 |
|||
|
DIN-реечный (Начало продаж – III квартал 2020 года) |
72×90×58, IP20 |
|||
|
* со стороны передней панели |
||||
|
Условия эксплуатации |
|
|||
|
Температура окружающего воздуха |
–40...+50 °С |
|||
|
Атмосферное давление |
84...106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
Характеристики измерительных датчиков
|
Обозначение |
Тип датчика |
Диапазон измерений |
Разрешающая способность |
|
|
Термопреобразователи сопротивления |
||||
|
C 50 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
50 C |
ТСМ (50М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
|
P 50 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
50 P |
ТСП (50П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
|
C100 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
100C |
ТСМ (100М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
|
P100 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
100P |
ТСП (100П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
|
100n |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C500 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
500C |
ТСМ (500М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
|
P500 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
500P |
ТСП (500П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
|
500n |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 1.0 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
|
1.0 C |
ТСМ (1000М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
|
P 1.0 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
|
1.0 P |
ТСП (1000П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
|
1.0 n |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
|
C 53 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
|
Термоэлектрические преобразователи |
||||
|
tC. L |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
|
tC. J |
термопара ТЖК (J) |
–200…+1200 °С |
0,1 °С |
|
|
tC. n |
термопара ТНН (N) |
–200…+1300 °С |
0,2 °С |
|
|
tC.HA |
термопара ТХА (K) |
–200…+1360 °С |
0,2 °С |
|
|
tC. S |
термопара ТПП (S) |
–50…+1750 °C |
0,2 °С |
|
|
tC. r |
термопара ТПП (R) |
–50…+1750 °C |
0,2 °С |
|
|
tC. b |
термопара ТПР (В) |
+200…+1800 °C |
0,2 °С |
|
|
tC.A1 |
термопара ТВР (А-1) |
0…+2500 °С |
0,4 °С |
|
|
tC.A2 |
термопара ТВР (А-2) |
0…+1800 °C |
0,2 °С |
|
|
tC.A3 |
термопара ТВР (А-3) |
0…+1800 °C |
0,2 °С |
|
|
tC. t |
термопара ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
|
tC.dL |
Typ.L (DIN 43710)* |
0…+900 °С |
0,1 °С |
|
|
tC.dK |
Typ К (DIN 43710)** |
-200… +900 °С |
0,1 °С |
|
|
tC. E |
ТХКн (Е) |
-200....+900 °С |
0,1 °С |
|
|
Пирометры |
||||
|
Plr.1 |
Пирометр РК-15 |
+400… +1500 °С |
0,1 °С |
|
|
Plr.2 |
Пирометр РК-20 |
+600… +2000 °С |
0,1 °С |
|
|
Plr.3 |
Пирометр РС-20 |
+900… +2000 °С |
0,1 °С |
|
|
Plr.4 |
Пирометр РС-25 |
+1200… +2500 °С |
0,1 °С |
|
|
Унифицированные сигналы |
||||
|
i 0.5 |
ток 0…5 мА |
0…100 % |
0,01 мА |
|
|
i 0.20 |
ток 0…20 мA |
0…100 % |
0,01 мА |
|
|
i 4.20 |
ток 4…20 мА |
0…100 % |
0,01 мА |
|
|
U -5.5 |
напряжение –50…+50 мВ |
0…100 % |
0,01 мВ |
|
|
U 0.1 |
напряжение 0…1 В |
0…100 % |
0,01 мВ |
|
|
* С учетом компенсации температуры от ДХС ** НСХ согласно DIN 43710 |
||||
Характеристики выходных устройств
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
||
|
Р |
электромагнитное реле |
Не более 8 А при 230 В 50...60 Гц, cos φ > 0,4 |
||
|
К |
транзисторная оптопара n–p–n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
||
|
С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
||
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока |
||
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В |
||
|
Т |
выход для управления твердотельным реле |
Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
||
