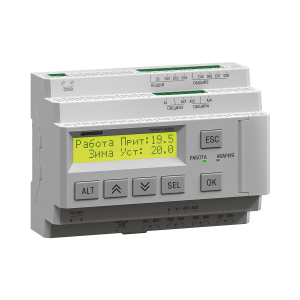

ТРМ1033 контроллер для вентиляции с нагревом и охлаждением

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > ТРМ, МР, КТР. ГВС, отопление, вентиляция, котельны > ТРМ1033 контроллер для вентиляции с нагревом и охл

Видеопрезентация о контроллере ТРМ1033, для автоматизации систем вентиляции Видео доступно по ссылке.

ТРМ1033 – это специализированный контроллер с готовыми алгоритмами для автоматизации приточной вентиляции. Контроллер позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений:

Приточная вентиляция с водяным калорифером нагрева
Приточная вентиляция с электрическим нагревом. (до 3-х ступеней)
Приточная вентиляция с водяным нагревом и водяным охлаждением
Приточная вентиляция с водяным нагревом и фреоновым охлаждением
Приточная вентиляция с электрическим нагревом и фреоновым охлаждением

Количество готовых алгоритмов и возможность управления узлами вентиляции (например, увлажнитель, резервный вентилятор, рециркуляция и т.д.) будет увеличиваться.

Сравнительная таблица контроллеров для вентиляции и кондиционирования ОВЕН

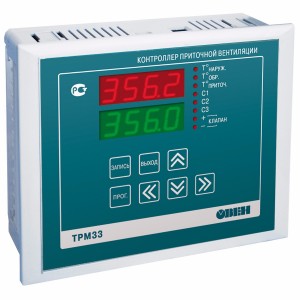

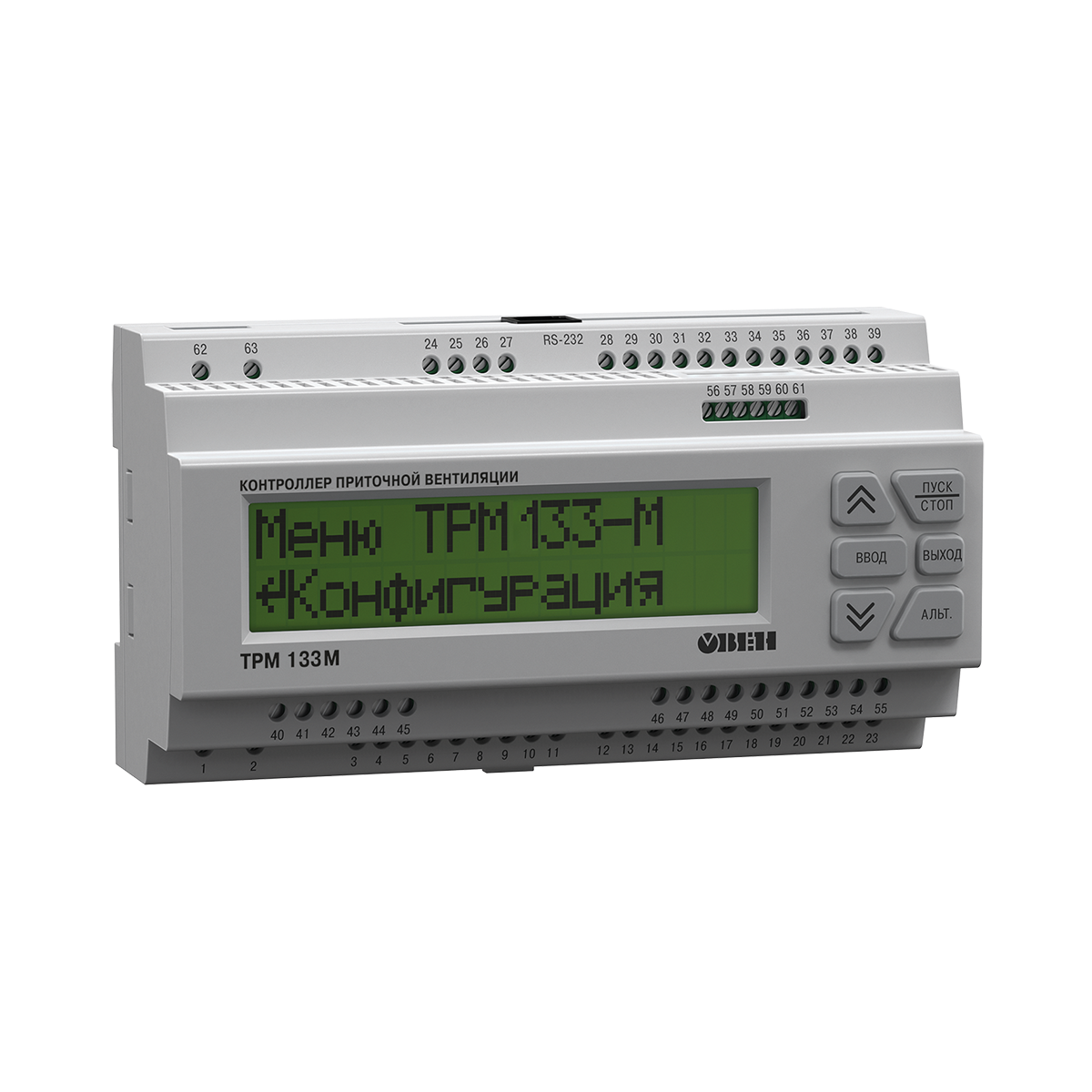

	ТРМ33	ТРМ133М	ТРМ1033
Приточные системы	•		•
Приточно-вытяжные системы		•
Водяной калорифер	•	•	•
Электрический калорифер		•	•
Водяной охладитель		•	•
Фреоновый охладитель		•	•
Каскадное регулирование температуры в помещении			•
Управление воздушной заслонкой	Дискретное	Дискретное	Дискретное/Аналоговое
Управление клапаном	Импульсное	Импульсное/0…10 В/4…20 мА	Импульсное/0…10 В
Аналоговое управление ступенью нагрева			•
Питание прибора, В	220	220	220/24
Датчик температуры	Pt50/Pt100	Pt100/Pt1000/Ni1000	Pt100/Pt1000/Ni1000/NTC10k
Журнал аварий			•
Ручное управление			•
Работа по расписанию			•

Функциональные возможности регулятора ТРМ1033

Поддержание температуры приточного воздуха.
Защита технологического оборудования : водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока.
Контроль обратной воды.
Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля.
Контроль по перепаду давления на вентиляторе.
Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k.
Контроль засоренности фильтра.
Управление насосом в контуре водяного калорифера.
Работа по протоколу Modbus, через интерфейс RS-485.

Особенности работы

Мягкий пуск
Предотвращает резкое закрытие регулирующего клапана по воде после прогрева с целью защиты теплообменника от замерзания (плавный выход на уставку после прогрева).
Каскадное регулирование температуры приточного воздуха
Для достижения максимально комфортной температуры помещения применяется каскадное регулирование. Температура приточного воздуха корректируется по требуемому значению температуры в помещении.
Тестовый режим работы
Режим работы позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.
Журнал аварий с квитированием по времени
Контроллер фиксирует все аварийные ситуации, возникающие в процессе работы. Помимо текущих аварий, дополнительно аварии архивируются с записью о квитировании. Объем архива рассчитан на 24 записи.
Недельный таймер работы
Контроллер может в автоматическом режиме управлять отключением или запуском вентиляционной установки по дням недели.
Режим работы Зима/Лето
Изменение сезона осуществляется в автоматическом режиме, тем самым определяется, какой режим работы требуется: Зима (отключение охлаждения) / Лето (отключение нагревателя и циркуляционного насоса).

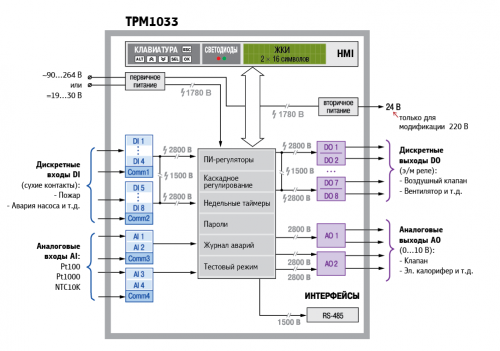

Функциональная схема прибора

Технические характеристики

Параметр	Значение
	ТРМ1033-220.х.х	ТРМ1033-24.х.х
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В при частоте 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24 ± 3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	Pt100, Pt1000, NTC10k
Предел основной приведенной погрешности, %	±0,5
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Внешняя нагрузка не менее, кОм	2
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Аналоговые выходы
Количество выходных устройств	2
Тип выходного устройства	ЦАП 0…10 В
Внешняя нагрузка не более, кОм	1
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6
