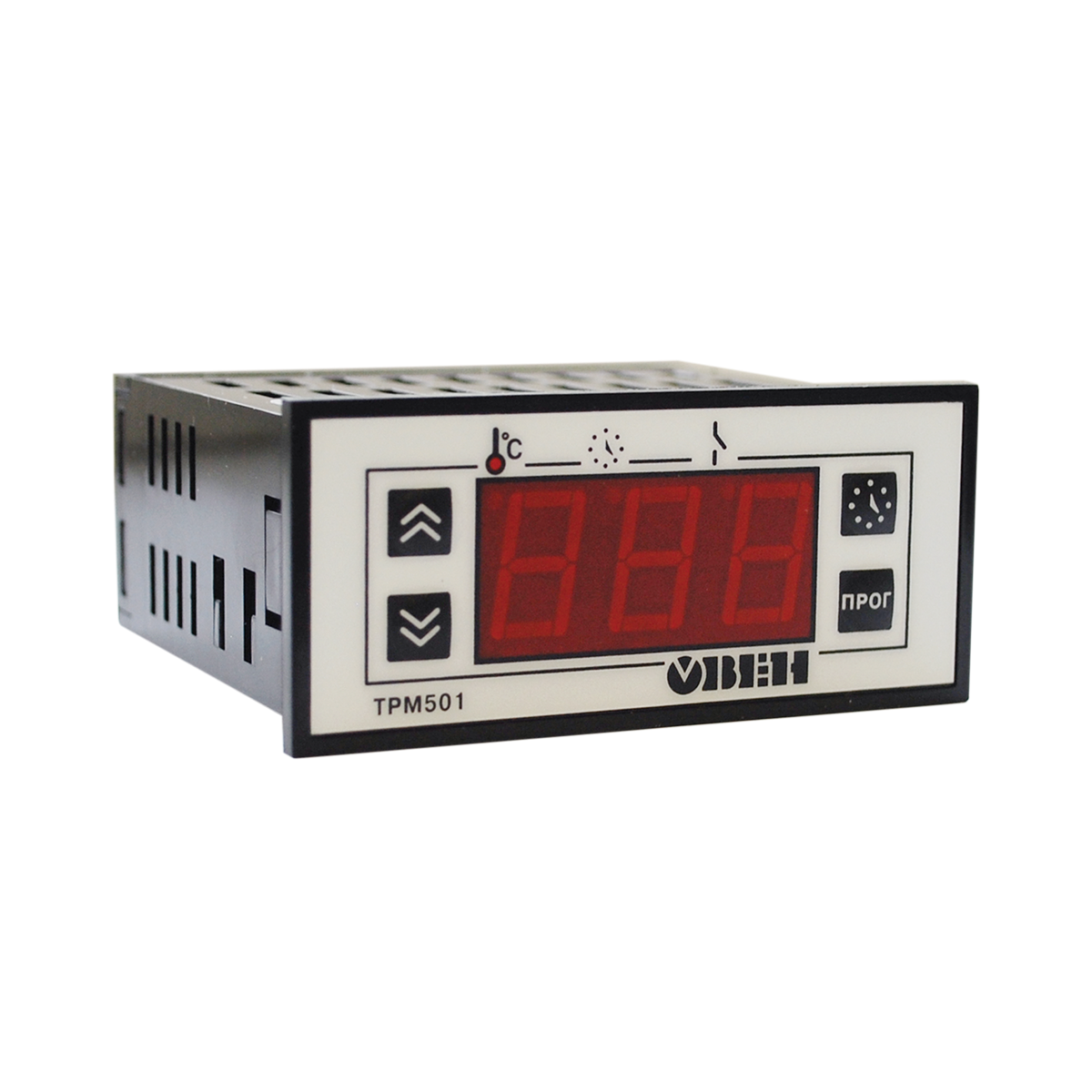

ТРМ501 регулятор с цифровым таймером

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Измерители-регуляторы > ТРМ501 регулятор с цифровым таймером

Назначение реле-регулятора ТРМ501

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.

Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.

Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ501

Измерение и регулирование температуры или другой физической величины
Универсальный вход для подключения первичных преобразователей широкого спектра
Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
Дистанционное управление запуском/остановкой
Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
Три режима работы регулятора и таймера
Дополнительное реле для сигнализации об аварийной ситуации
Программирование кнопками на лицевой панели прибора
Сохранение заданных параметров при отключении питания
Защита уставок регулятора и таймера от несанкционированных изменений

Технические характеристики

Питание

Напряжение питания	12 В (постоянного или переменного тока)
Допустимое отклонение напряжения питания	–10 ...+10 %
Максимально допустимый ток источника питания	250 мА

Входы

Время опроса входных каналов, не более	1 с
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)	±0,5 %
Входное сопротивление прибора для унифицированного сигнала:
– тока 0...5 мА, 0...20 мА, 4...20 мА;	10 Ом ±0,5 %
– напряжения 0...100 мВ, 0...50 мВ.	не менее 100 кОм
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")	0...0,8 В
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")	2,4...30 В
Выходное сопротивление устройства внешнего управления таймером	не более 1 кОм

Выходы

Количество встроенных выходных э/м реле	2
Максимально допустимый ток, коммутируемый контактами э/м реле	8 А при 220 В 50 Гц и cos φ > 0,4

Таймер

Время работы таймера:
ТРМ501	0...999 мин
ТРМ501-C	0...999 с
ТРМ501-Д	0...99,9 с
Дискретность времени работы таймера:
ТРМ501	1 мин
ТРМ501-С	1 с
ТРМ501-Д	0,1 с

Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

щитовой Щ3, 76×34×70 мм, IP54

Характеристики измерительных датчиков

Код tin	Тип датчика	Диапазон измерений	Разрешающая способность
00	ТСМ 100М W100=1,426	–50...+200 °C	1 °C
01	TCM 50M W100=1,426	–50...+200 °C	1 °C
02	TCП 100П W100=1,385 (Pt100)	–99...+650 °C	1 °C
03	ТСП 100П W100=1,391	–99...+650 °C	1 °C
04	ТХК(L)	–99...+750 °C	1 °C
05	ТХА(K)	–99...+999 °C	1 °C
06	Напряжение 0…50 мВ	0...100 %	0,1 %
07	ТСП 50П W100=1,385	–99...+650 °C	1 °C
08	ТСП 50П W100=1,391	–99...+650 °C	1 °C
09	TCM 50M W100=1,428	–99...+200 °C	1 °C
10	Ток 4…20 мА	0...100 %	0,1 %
11	Ток 0…20 мА	0...100 %	0,1 %
12	Ток 0…5 мА	0...100 %	0,1 %
13	Напряжение 0…100 мВ	0...100 %	0,1 %
14	ТСМ 100М W100=1,428	–50...+200 °C	1 °C
15	ТСМ гр. 23	–50...+200 °C	1 °C
19	ТНН(N)	–99...+999 °C	1 °C
20	ТЖК(J)	–99...+900 °C	1 °C

Устройства, подключаемые к дополнительному (управляющему) входу

Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА

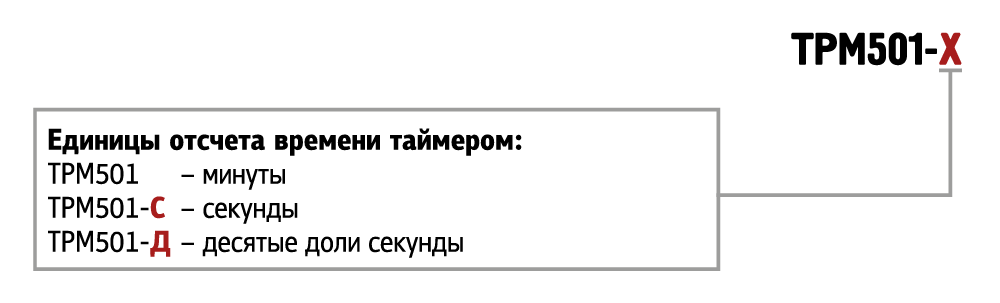

Модификации
