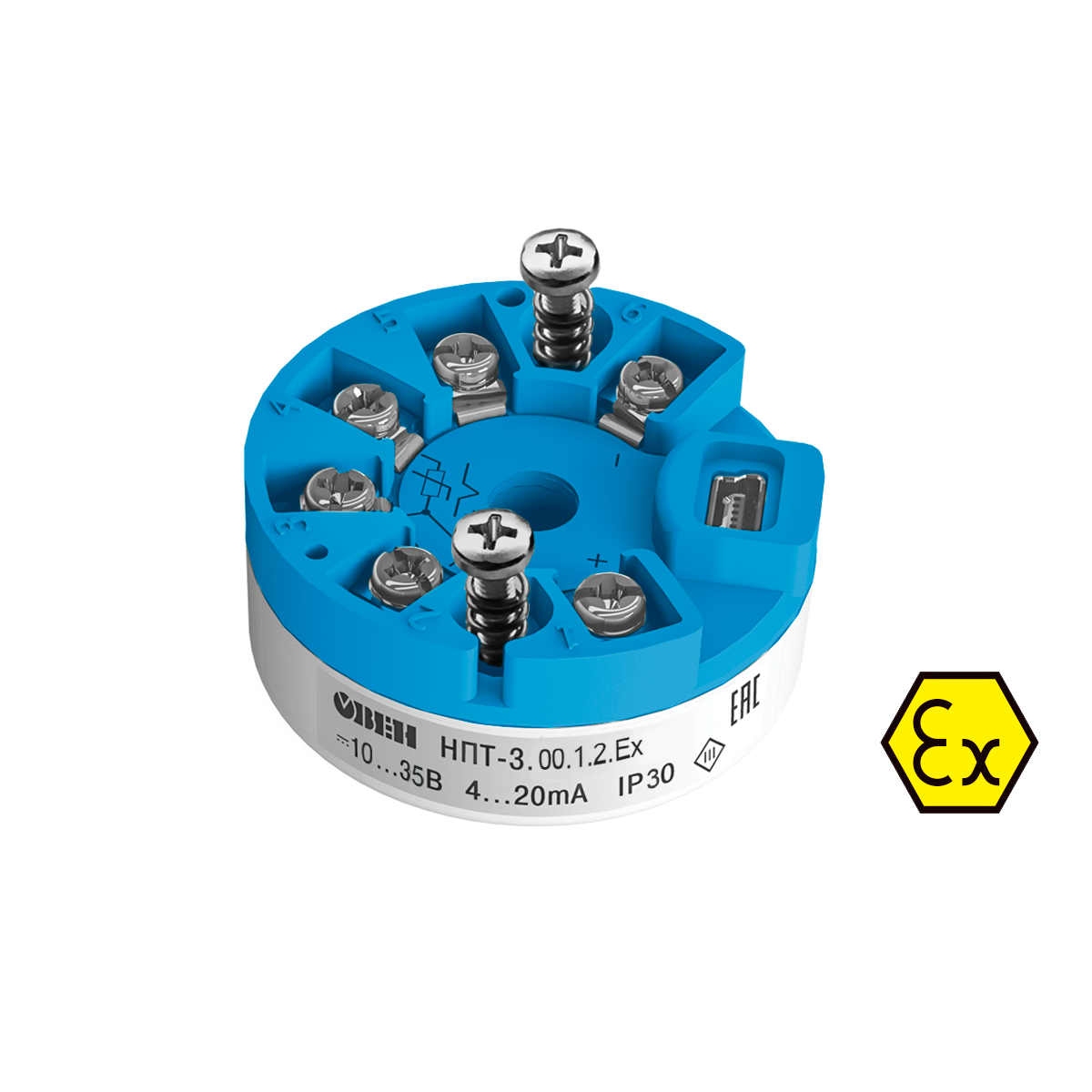

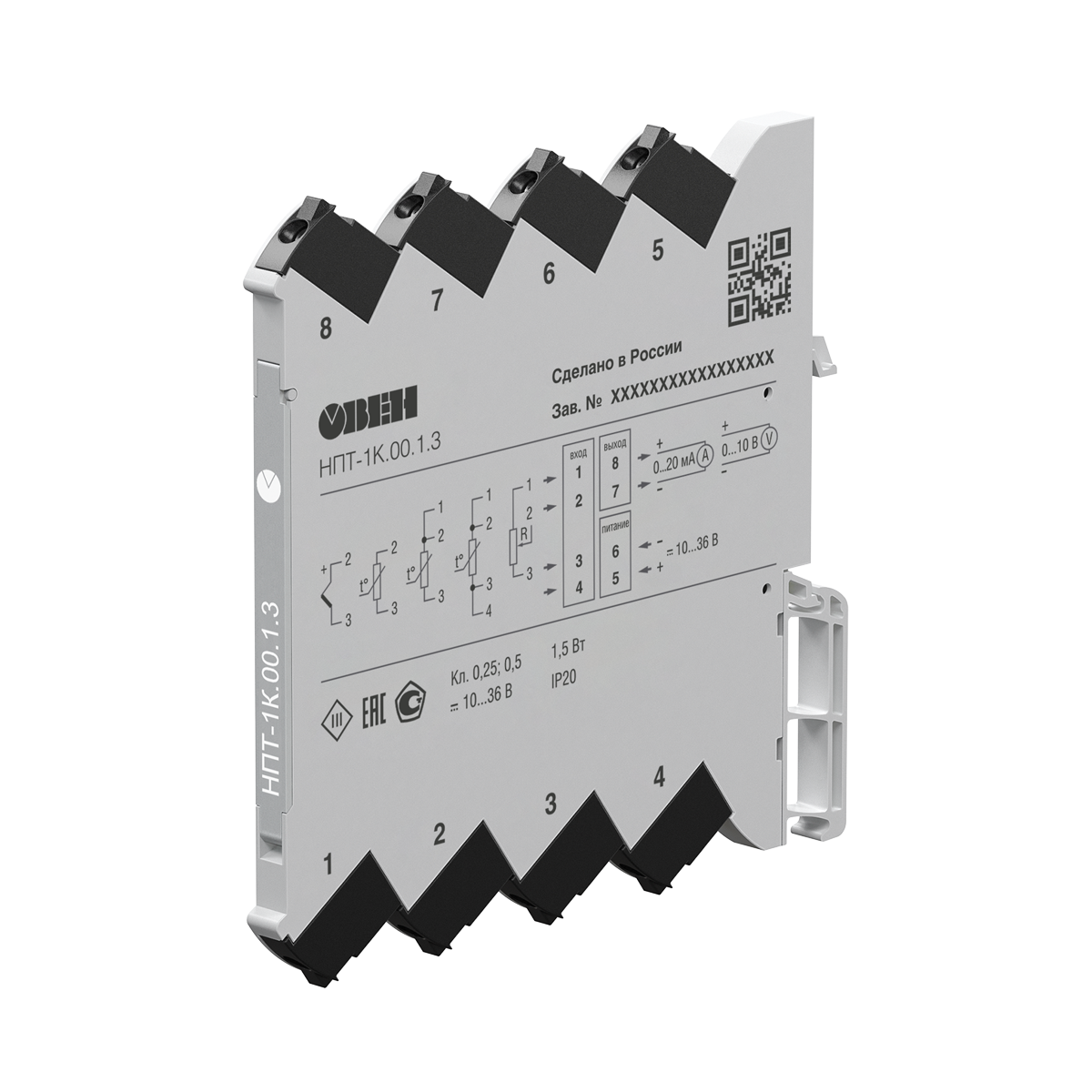

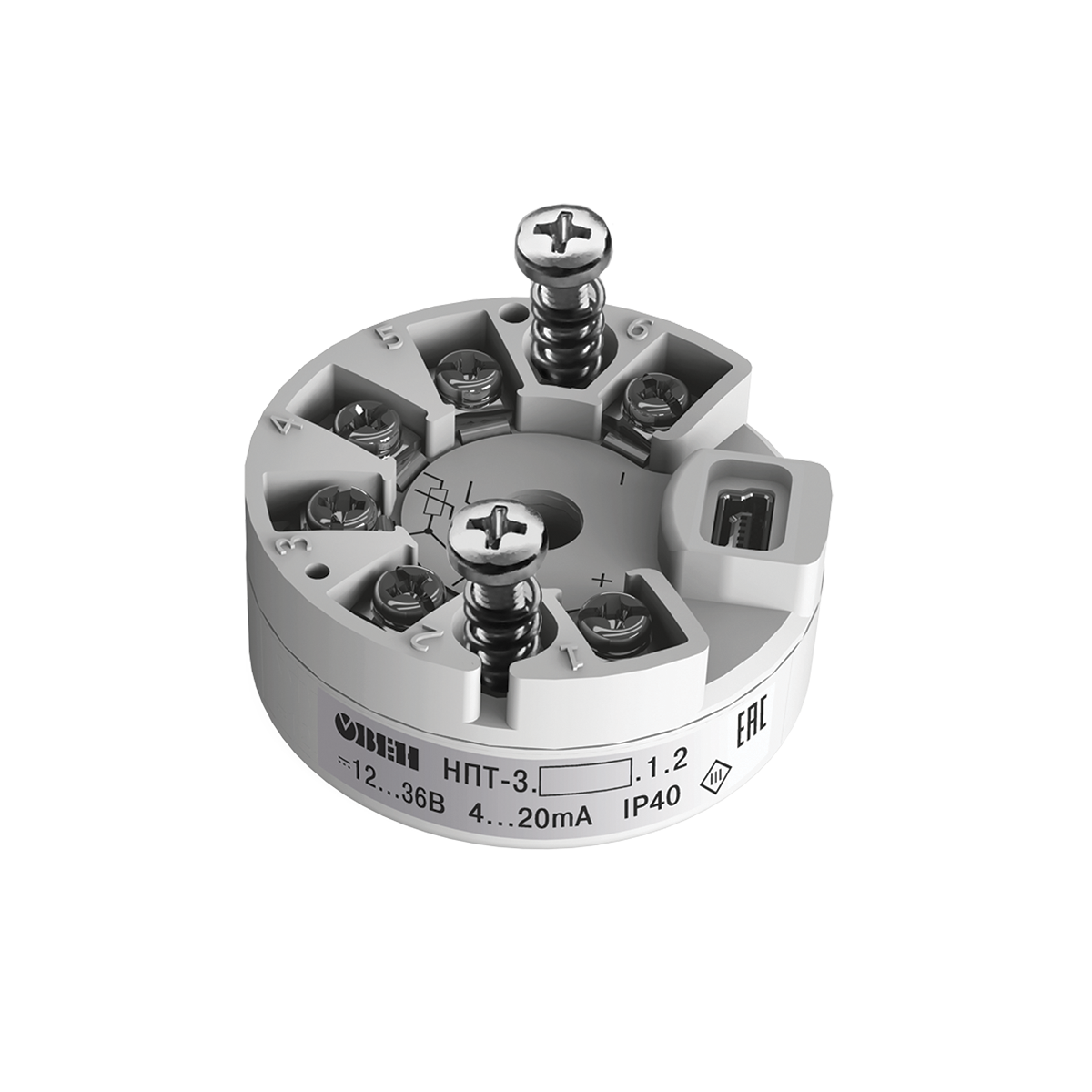

НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар













ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Функциональные возможности

  • Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
  • Настройка типа датчика и диапазона преобразования температуры через USB-порт.
  • Выходной нормированный сигнал:
  • НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
  • НПТ-2, НПТ-3 – 4…20 мА.
  • Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
  • Эксплуатация при температуре окружающий среды от -40 °С.
  • Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
  • Является средством измерения с межповерочным интервалом 2 года.
  • НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Нормированный и ненормированный сигнал. Сравнительная таблица



Тип датчика

Выходной сигнал

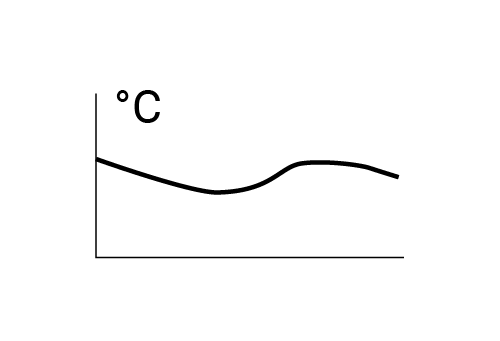

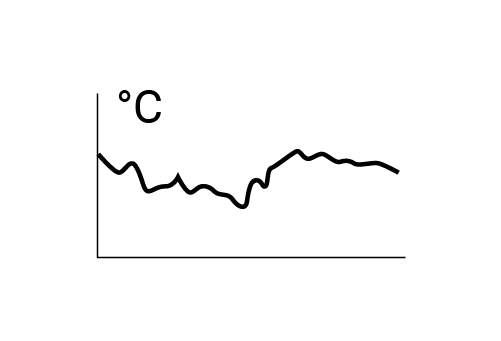

Влияние помех

Длина линии связи

Экономия на кабеле

(пример расчета)



Термопара

Ом, мВ (не нормирован)

20 м

ДТПК015-0100.120

+ Кабель ДКТК011-0,7 × 20 м =

6600 руб. (600 + 6000)



    Термопара

4…20 мА (нормирован)

1000 м

ДТПL015Л-0100.120.1,0.И [7]

+ Кабель МКЭШ 2×0,5 × 20 м =

3300 руб. (2300 + 1000)

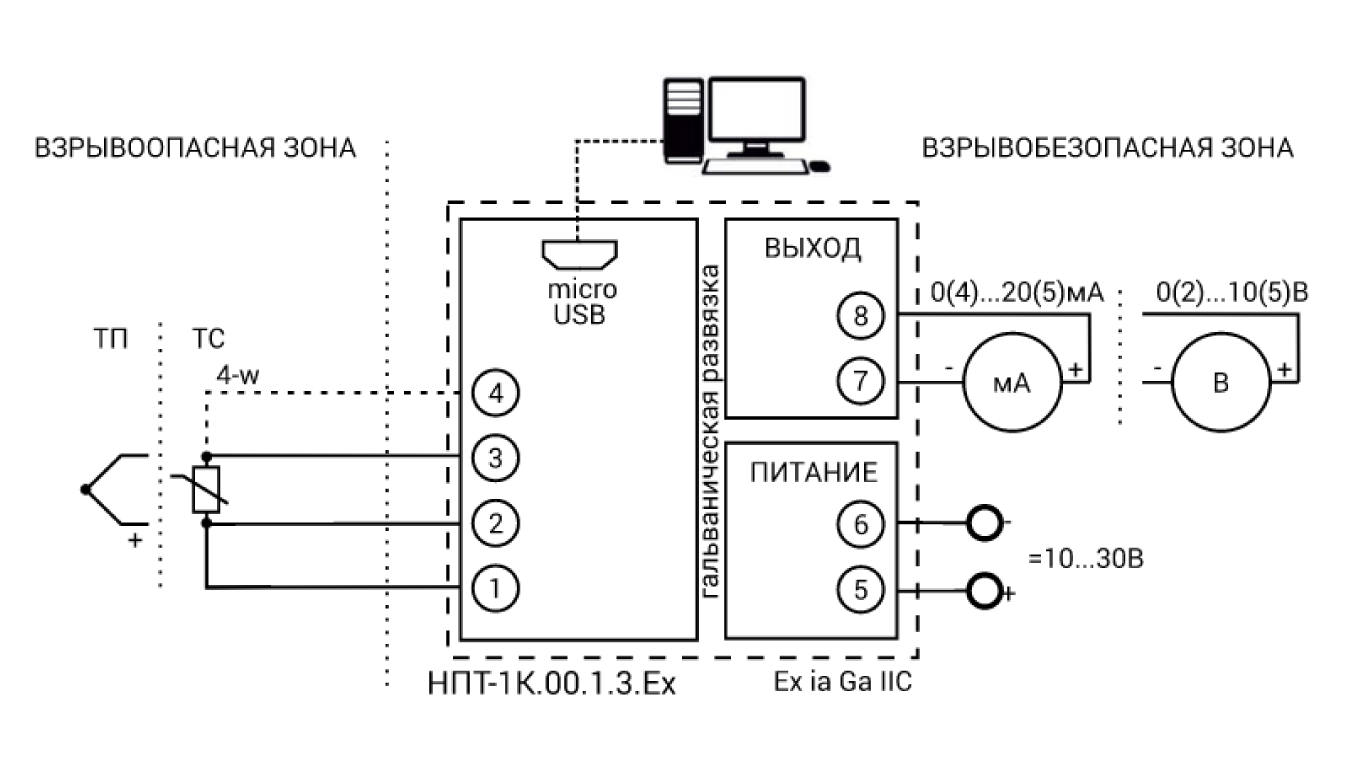

Схема подключения и функциональная схема



Технические характеристики



НПТ-1К

НПТ-1К.Ех

НПТ-2

НПТ-3

НПТ-3.Ех

Для монтажа на DIN рейку

Для монтажа на DIN рейку и работы во взрывоопасной зоне

Для монтажа в головку датчика отечественной конструкции

Для монтажа в головку датчика европейской конструкции (type B)

Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне

Характеристики питания прибора

Номинальное значение напряжения питания постоянного тока, В

24

Диапазон допустимых напряжений питания постоянного тока, В

10…36

12…36

10…35

Гальваническая развязка питания от входов/выходов

2500 В

2500 В

Нет

Нет

500 В

Тип подключения питания

Отдельными проводами

От цепи выходного сигнала 4…20 мА

Характеристики датчиков и входных сигналов

Тип датчика

ТС, ТП (см. табл. «Характеристики датчиков»)

Схема подключения ТС

2, 3, 4-w

2-w

2, 3, 4-w

Гальваническая развязка домена «входы» от домена «выходы»

2500 В

2500 В

Нет

Нет

500 В

Характеристики выходных сигналов

Номинальный диапазон выходного сигнала преобразователя

4…20, 0…20, 0…5 мА

0…10, 2…10, 0…5 В

4…20 мА

Выходной сигнал при аварии на входе (обрыв или КЗ датчика)

4…20 – 21…23 мА

0…20 – 21…23 мА

0…5 – 5…6 мА

0…10 – 10…11 В

2…10 – 10…11 мА

0…5 В

20…24 мА

21…22,5 мА

Функция преобразования входных сигналов

Линейная

Допустимое сопротивление нагрузки, Ом

для мА не более 480

для В не менее 1000

Не более 1250

Не более 1100

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более

15 мин

30 мин

Время установления выходного сигнала после изменения входного сигнала, не более

2 сек

1 сек

1 сек

2 сек

Питание выходного сигнала

От встроенного источника

От внешнего источника

Метрологические характеристики

Основная приведенная погрешность преобразования, не более:

– при работе с ТС

0,25 %

– при работе с ТП 0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более

– при работе с ТС

0,125 %

– при работе с ТП 0,25 %

Характеристики конструкции

Габаритные размеры

(6,1×113×115) ±1 мм

(Ø45×13)±1 мм

(Ø44×18)±1 мм

Степень защиты корпуса

IP20

IP40

IP30

Степень защиты клемм

IP20

IP00

IP00

Масса в упаковке, не более

200 г

100 г

Условия эксплуатации

Диапазон рабочих температур

-40…+70 °С

-40…+85 °С

-40…+85 °C – для температурного класса T4

-40…+75 °C – для температурного класса T5

-40…+60 °C – для температурного класса T6

Относительная влажность воздуха, не более

95 %

Атмосферное давление

84…106,7 кПа

Устойчивость к механическим воздействиям

Группа N2 по ГОСТ Р 52931

Устойчивость к электромагнитным воздействиям

Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014

Уровень излучения радиопомех (помехоэмиссии)

По ГОСТ 30804.6.3-2013

Параметры взрывозащиты

Маркировка

0 Ex ia IIC «T6…Т4» Ga

Максимальные значения для подключения по цепи датчика

-

Uo=6 В

Io=102 мА

Po=0,16 Вт

Сo=2,9 мкФ

Lo=3,3 мГн

Uмакс=250 В

-

-

Uo=5,5 В

Io=26 мА

Po=0,035 Вт

Сo=3,9 мкФ

Lo=40 мГн

Максимальные значения для подключения по цепи выходного сигнала

-

-

-

-

Ui=35 В

Ii=73,8 мА

Pi=0,8 Вт

Сi=0,04 мкФ

Li=1,5 мГн

Характеристики датчиков

Термометры сопротивления по ГОСТ 6651



НПТ-1К, НПТ-1К.Ех

НПТ-2

НПТ-3

НПТ-3.Ех

Диапазон преобразования

Макс.

Мин.*

Макс.

Мин.*

Макс.

Мин.*

Макс.

Мин.*

Cu50

-50…+200 оС

50 оС

-

-

-50…+200 оС

50 оС

-50…+200 оС

50 оС

50М

-180…+200 оС

50 оС

-180…+200 оС

50 оС

-180…+200 оС

50 оС

-180…+200 оС

50 оС

Pt50

-200…+750 оС

100 оС

-

-

-200…+750 оС

100 оС

-200…+850 оС

100 оС

50П

-200…+750 оС

100 оС

-

-

-200…+750 оС

100 оС

-200…+850 оС

100 оС

Сu100

-50…+200 оС

50 оС

-

-

-50…+200 оС

50 оС

-50…+200 оС

50 оС

100M

-180…+200 оС

50 оС

-180…+200 оС

50 оС

-180…+200 оС

50 оС

-180…+200 оС

50 оС

Pt100

-200…+750 оС

100 оС

-200…+750 оС

100 оС

-200…+750 оС

100 оС

-200…+850 оС

100 оС

100П

-200…+750 оС

100 оС

-200…+750 оС

100 оС

-200…+750 оС

100 оС

-200…+850 оС

100 оС

100H

-60…+180 оС

50 оС

-

-

-60…+180 оС

50 оС

-60…+180 оС

50 оС

Pt500

-

-

-

-

-200…+850 оС

200 оС

-

-

500П

-

-

-

-

-200…+850 оС

200 оС

-

-

Pt1000

-

-

-

-

-200…+850 оС

200 оС

-

-

1000П

-

-

-

-

-200…+850 оС

200 оС

-

-

Термопары по ГОСТ Р 8.585

TХК (L)

–200…+800 °С

400 оС

–40…+800 оС

400 оС

–200…+800 оС

200 оС

–200…+800 оС

200 оС

TЖК (J)

–200…+1200 °С

500 оС

-

-

–200…+1200 оС

200 оС

–200…+1200 оС

200 оС

TНН (N)

–200…+1300 °С

500 оС

-

-

–200…+1300 оС

400 оС

–200…+1300 оС

400 оС

TХА (К)

–200…+1300 °С

500 оС

–40…+1300 оС

400 оС

–200…+1300 оС

400 оС

–200…+1300 оС

400 оС

TПП (S)

0…+1750 °С

400 оС

-

-

0…+1750 оС

600 оС

0…+1750 оС

600 оС

TПП (R)

­0…+1750 °С

500 оС

-

-

0…+1750 оС

600 оС

0…+1750 оС

600 оС

ТПР (В)

+200…+1800 °С

700 оС

-

-

+200…+1800 оС

1200 оС

+200…+1800 оС

1200 оС

TВР (А-1)

0…+2500 °С

600 оС

-

-

0…+2500 оС

600 оС

0…+2500 оС

600 оС

ТВР (А-2)

0…+1800 °С

600 оС

-

-

0…+1800 оС

400 оС

0…+1800 оС

400 оС

ТВР (А-3)

0…+1800 °С

600 оС

-

-

0…+1800 оС

400 оС

0…+1800 оС

400 оС

ТМК (Т)

–200…+400 °С

300 оС

-

-

–200…+400 оС

200 оС

–200…+400 оС

200 оС

Термопары по DIN 43710

Typ L

–200…+900 оС

400 оС

-

-

-

-

-

-

Потенциометр

R<1 кОм

0…100 %

10 %

-

-

-

-

-

-

Сопротивление

R<1 кОм

0…1000 Ом

100 Ом

-

-

-

-

-

-

Напряжение по ГОСТ 26.011

U

–50…50 мВ

10 мВ

-

-

-

-

-

-

* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.

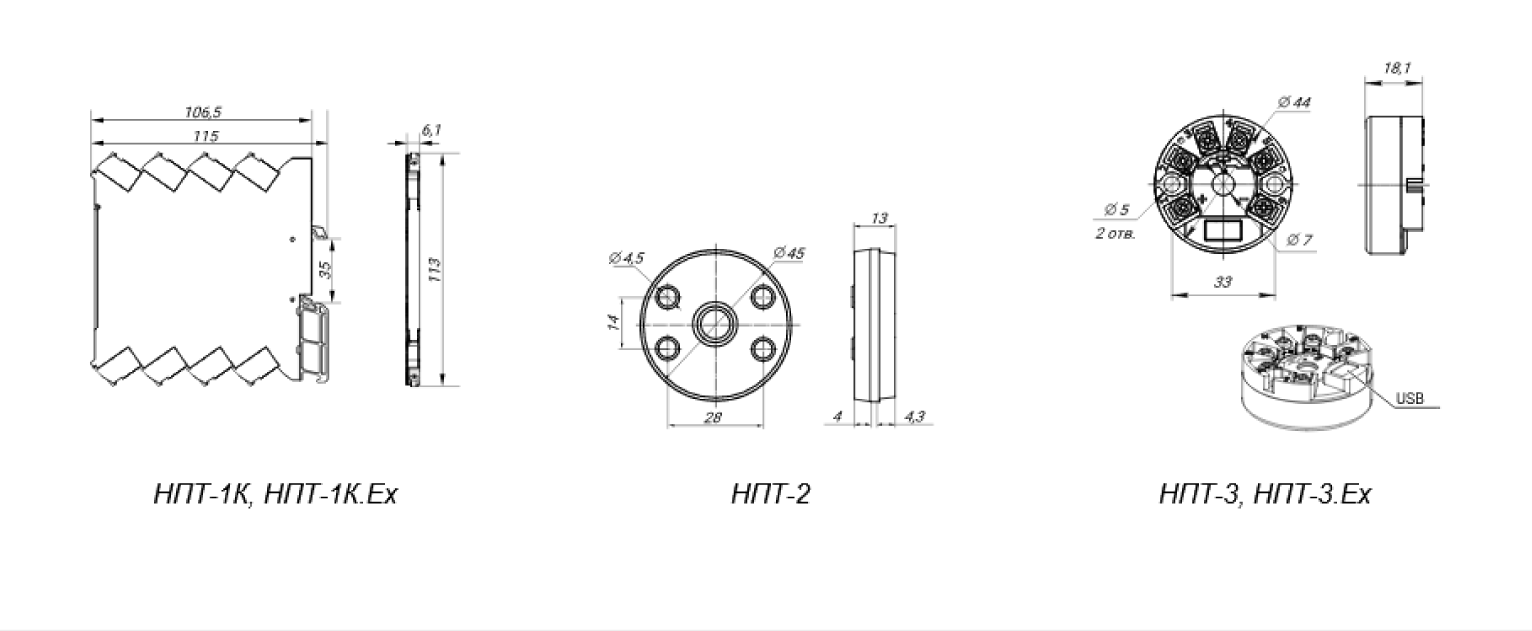

Габаритные и установочные размеры

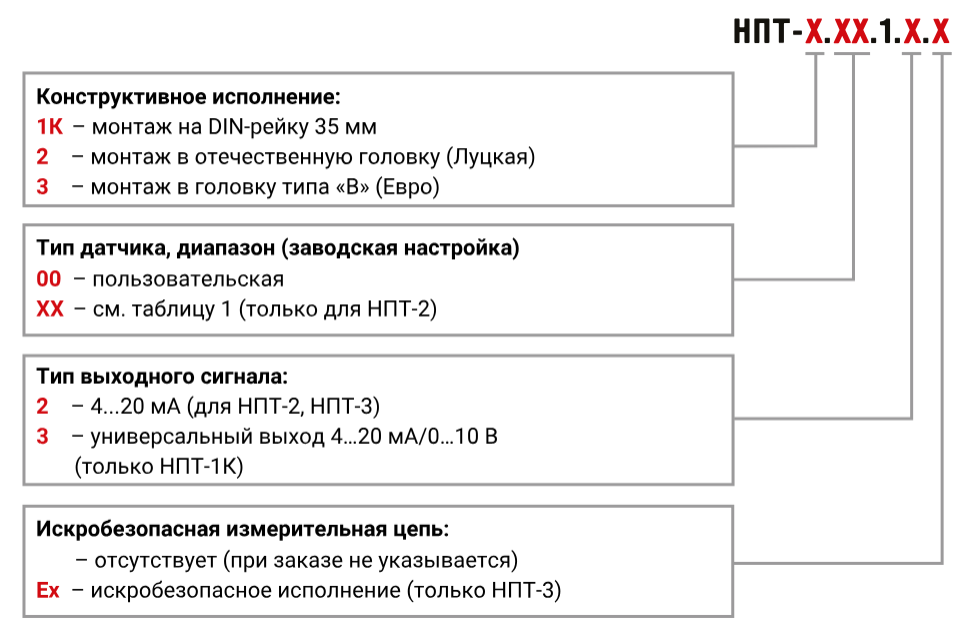

Модификации

Маркировка типа датчика и диапазона преобразования (заводская настройка)

Документация и ПО

Руководство по эксплуатации НПТ-3.Ех   pdf 516.62 kB
Руководство по эксплуатации НПТ-3   pdf 488.97 kB
Руководство по эксплуатации НПТ-2   pdf 445.62 kB
Руководство по эксплуатации НПТ-1К   pdf 629.79 kB
