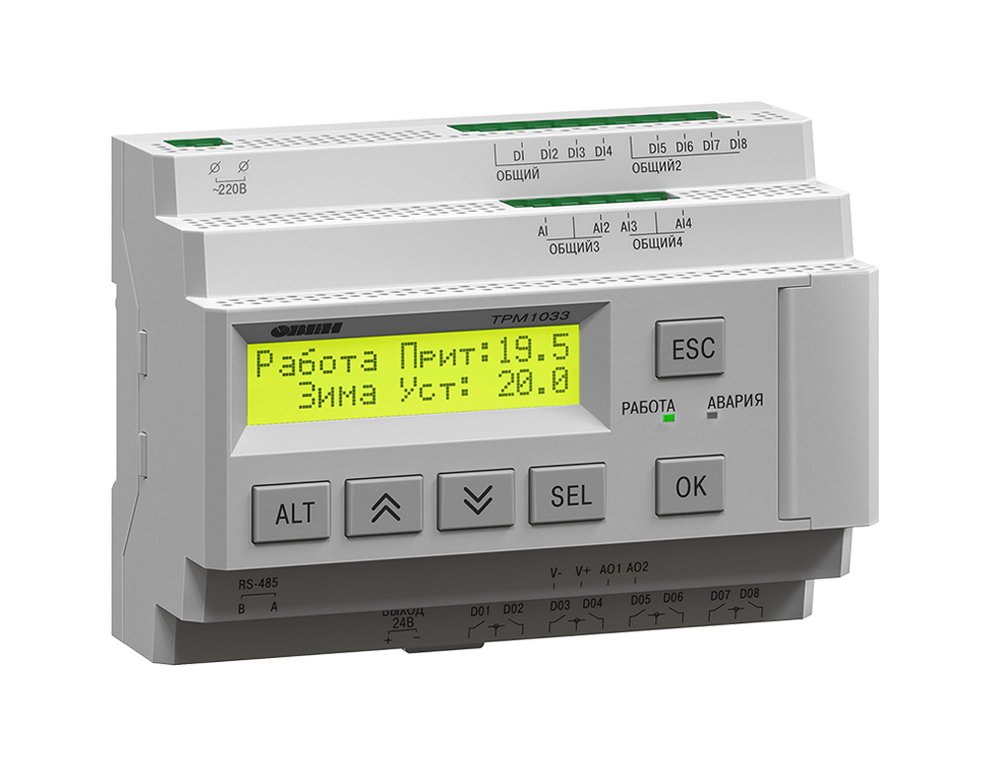

ТРМ1033 – это специализированный контроллер с готовыми алгоритмами для автоматизации приточной вентиляции. Контроллер позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений:
Количество готовых алгоритмов и возможность управления узлами вентиляции (например, увлажнитель, резервный вентилятор, рециркуляция и т.д.) будет увеличиваться.
|
ТРМ1033 |
||
Приточные системы |
• |
|
• |
Приточно-вытяжные системы |
|
• |
|
Водяной калорифер |
• | • | • |
Электрический калорифер |
|
• | • |
Водяной охладитель |
|
• | • |
Фреоновый охладитель |
|
• | • |
Каскадное регулирование температуры в помещении |
|
|
• |
Управление воздушной заслонкой |
Дискретное |
Дискретное |
Дискретное/Аналоговое |
Управление клапаном |
Импульсное |
Импульсное/0…10 В/4…20 мА |
Импульсное/0…10 В |
Аналоговое управление ступенью нагрева |
|
|
• |
Питание прибора, В |
220 |
220 |
220/24 |
Датчик температуры |
Pt50/Pt100 |
Pt100/Pt1000/Ni1000 |
Pt100/Pt1000/Ni1000/NTC10k |
Журнал аварий |
|
|
• |
Ручное управление |
|
|
• |
Работа по расписанию |
|
|
• |
Предотвращает резкое закрытие регулирующего клапана по воде после прогрева с целью защиты теплообменника от замерзания (плавный выход на уставку после прогрева).
Для достижения максимально комфортной температуры помещения применяется каскадное регулирование. Температура приточного воздуха корректируется по требуемому значению температуры в помещении.
Режим работы позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.
Контроллер фиксирует все аварийные ситуации, возникающие в процессе работы. Помимо текущих аварий, дополнительно аварии архивируются с записью о квитировании. Объем архива рассчитан на 24 записи.
Контроллер может в автоматическом режиме управлять отключением или запуском вентиляционной установки по дням недели.
Изменение сезона осуществляется в автоматическом режиме, тем самым определяется, какой режим работы требуется: Зима (отключение охлаждения) / Лето (отключение нагревателя и циркуляционного насоса).
Параметр |
Значение |
|

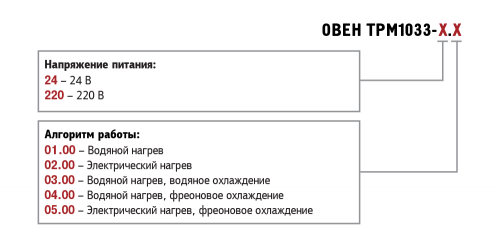

ТРМ1033-220.х.х |
ТРМ1033-24.х.х |
|
Диапазон напряжения питания, В |
94…264 (номинальное 120…230 В при частоте 47…63 Гц) |
19…30 (номинальное 24 В) |
Гальваническая развязка |
есть |
|
Электрическая прочность изоляции, В |
2830 (между входом питания и другими цепями) |
1780 (между входом питания и другими цепями) |
Потребляемая мощность, не более |
17 ВА |
10 Вт |
Встроенный источник питания |
есть |
- |
Выходное напряжение встроенного источника питания постоянного тока, В |
24 ± 3 |
- |
Ток нагрузки встроенного источника питания, мА, не более |
100 |
- |
Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 |
- |
Сетевые возможности |
||
Интерфейс связи |
RS-485 |
|
Протокол связи |
Modbus-RTU, Modbus-ASCII |
|
Режим работы |
Slave |
|
Скорость передачи данных, бит/сек |
9600, 14400, 19200, 38400, 57600, 115200 |
|
Конструкция |
||
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
Габаритные размеры, мм |
123×90×58 |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
Масса контроллера, кг, не более (для всех вариантов исполнений) |
0,6 |
|
Средний срок службы, лет |
8 |
|
Дискретные входы |
||
Количество входов |
8 |
|
Номинальное напряжение питания, В |
230 (переменный ток) |
24 (постоянный ток) |
Максимально допустимое напряжение питания, В |
264 (переменный ток) |
30 (постоянный ток) |
Тип подключаемого датчика |
Механические коммутационные устройства (реле, контакты кнопок и выключателей) |
|
Ток «логической единицы», мА |
0,7…1,45 |
2…4 |
Ток «логического нуля», мА |
0…0,5 |
0…0,5 |
Уровень сигнала, соответствующий «логической единице», В |
159…264 |
15…30 |
Минимальная длительность импульса, воспринимаемая дискретным входом, мс |
50 |
2 |
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс |
100 |
30 |
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) |
|
Электрическая прочность изоляции, В |
1780 между группами входов |
|
2830 между другими цепями контроллера |
||
Аналоговые входы |
||
Количество |
4 |
|
Тип датчика |
Pt100, Pt1000, NTC10k |
|
Предел основной приведенной погрешности, % |
±0,5 |
|
Период обновления результатов измерения четырех каналов, мс, не более |
10 |
|
Гальваническая развязка |
Отсутствует |
|
Дискретные выходы |
||
Количество выходных устройств |
8 |
|
Тип выходного устройства |
Дискретный, релейные (нормально-разомкнутые контакты) |
|
Гальваническая развязка |
Индивидуальная |
|
Электрическая прочность изоляции, В |
2830 |
|
Коммутируемое напряжение в нагрузке, В, не более – для цепи постоянного тока – для цепи переменного тока |
30 (резистивная нагрузка) 250 (резистивная нагрузка) |
|
Допустимый ток нагрузки, не более |
5 А |
3 А |
Допустимый ток нагрузки, мА, не менее |
10 (при 5 В постоянного тока) |
|
Механический ресурс реле, циклов, не менее |
10 000 000 |
|
Аналоговые выходы |
||
Количество выходных устройств |
2 |
|
Тип выходного устройства |
ЦАП 0…10 В |
|
Внешняя нагрузка не более, кОм |
1 |
|
Гальваническая развязка |
Индивидуальная |
|
Электрическая прочность изоляции, В |
2830 |
|
Индикация и элементы управления |
||
Тип дисплея |
Текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
|
Дискретные индикаторы |
Два светодиодных индикатора (красный и зеленый) |
|
Количество механических кнопок |
6 |
