УКТ38-Щ4 Устройство контроля температуры восьмиканальное с аварийной сигнализацией

Главная > Каталог > Контрольно - измерительные приборы. ОВЕН > Измерители-регуляторы > 2ТРМ0 ТРМ200 УКТ38 ИТП ИДЦ Измерители > Устройство контроля температуры восьмиканальное с

Добавить в корзину

Назначение

Прибор ОВЕН УКТ38-Щ4 предназначен для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе

любого из контролируемых параметров за заданные пределы, а также для регистрации измеренных параметров на ЭВМ.

ОВЕН УКТ38-Щ4 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности прибора

КОНТРОЛЬ ТЕМПЕРАТУРЫ или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
ВОСЕМЬ ВХОДОВ для подключения датчиков:
- термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
- датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
ПОДКЛЮЧЕНИЕ К РАЗНЫМ ВХОДАМ ДАТЧИКОВ РАЗНЫХ ТИПОВ из числа приведенных в списке для одной модификации
СИГНАЛИЗАЦИЯ «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
СИГНАЛИЗАЦИЯ «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
ДВА ВЫХОДНЫХ РЕЛЕ для включения аварийной сигнализации или аварийного отключения установки
ИНДИКАЦИЯ измеренных величин и заданных для них уставок на двух встроенных индикаторах
ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232

* Модификация входов определяется при заказе.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Функциональная схема прибора

Входы прибора

УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.

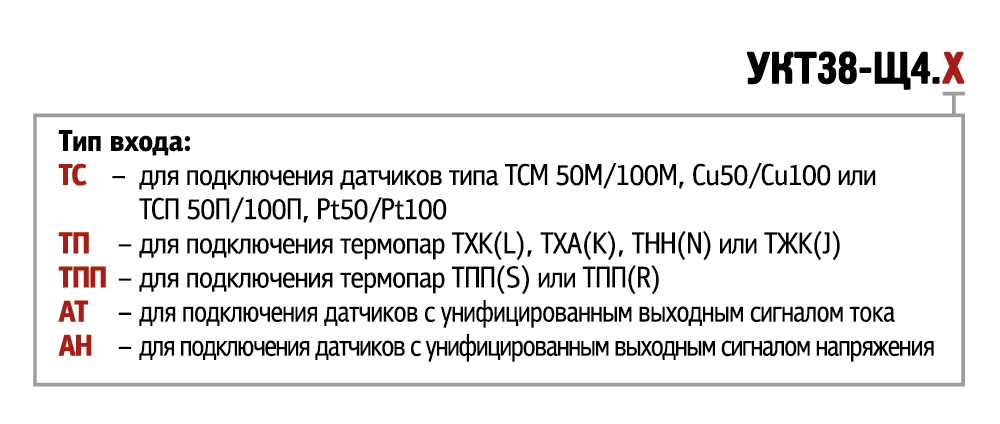

Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:

ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
ТПП для подключения термопар ТПП(S) и ТПП(R);
АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.

Входы могут быть только однотипными.

Модификация входов прибора выбирается пользователем при заказе.

К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Сигнализация или двухпозиционное регулирование

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.

УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):

о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
о превышении контролируемым параметром заданной границы («обратный гистерезис»);
о входе контролируемого параметра в заданные границы (П-образная логика);
о выходе контролируемого параметра за заданные границы (U-образная логика).

Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.

Выходные устройства прибора ОВЕН УКТ38-Щ4

В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.

Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.

Реле 2 «Авария датчика» срабатывает:

для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
для термопары – при обрыве.

Элементы управления восьмиканальным устройством контроля температуры с аварийной сигнализацией ОВЕН УКТ38-Щ4

Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают в выбранном для индикации канале:

верхний - значение контролируемого параметра;
нижний - значение уставки.

Возможны два режима индикации:

циклический режим - результат измерений и уставка выводятся на заданное время последовательно для каждого задействованного канала;
статический режим - результат измерений и уставка выводятся для канала, выбранного пользователем.

В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний - его значение.

8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный момент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).

Функции кнопок
	Перехода в режим ПРОГРАММИРОВАНИЕ. В режиме ПРОГРАММИРОВАНИЕ для изменения параметра.
	Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.
	Запись установленных значений программируемых параметров в память прибора.
	Переключение из циклического в статический режим работы индикатора, и обратно.
	Просмотр гистерезиса вместо уставки.
	Выбор канала индикации.
	Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений.

Технические характеристики

Номинальное напряжение питания	220 В 50 Гц
Допустимое отклонение номинального напряжения	-15…+10 %
Количество входов для подключения датчиков	8
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)	±0,5 %
Продолжительность цикла опроса 8-ми датчиков:
– УКТ38-Щ4.ТС	3,6 с
– УКТ38-Щ4.ТП (ТПП)	2,2 с
– УКТ38-Щ4.АТ (АН)	2,1 с
Количество выходных устройств	2
Допустимый ток нагрузки, коммутируемый контактами э/м реле	4 А при 220 В (cos φ > 0,4)
Тип корпуса	щитовой Щ4
Габаритные размеры	96х96х145 мм
Степень защиты корпуса	IP54 со стороны передней панели
Тип интерфейса связи с ЭВМ	последовательный, RS-232
Подключение к ЭВМ	через адаптер сети ОВЕН АС2

Характеристики измерительных датчиков

Код	Тип датчика	Тип входа	Диапазон измерений	Разрешающая способность
00	ТСМ 100М W100=1,426	ТС	-50...+200 °С	0,1 °С
01	TCM 50M W100=1,426		-50...+200 °С	0,1 °С
02	TCП 100П W100=1,385 (Pt100)		-90...+750 °С	0,1 °С
03	ТСП 100П W100=1,391		-90...+750 °С	0,1 °С
07	ТСП 50П W100=1,385		-90...+750 °С	0,1 °С
08	ТСП 50П W100=1,391		-90...+750 °С	0,1 °С
09	TCM 50M W100=1,428		-50...+200 °С	0,1 °С
14	ТСМ 100М W100=1,428		-50...+200 °С	0,1 °С
15	ТСМ гр. 23		-50...+200 °С	0,1 °С
04	ТХК(L)	ТП	-50...+750 °С	0,1 °С
05	ТХА(K)		-50...+1300 °С	1 °С
19	ТНН(N)		-50...+1300 °С	1 °С
20	ТЖК(J)		-50...+900 °С	0,1 °С
17	ТПП(S)	ТПП	0...+1700 °С	1 °С
18	ТПП(R)	ТПП	0...+1700 °С	1 °С
10	Ток 4…20 мА	АТ	0...100 %	0,1 %
11	Ток 0…20 мА		0...100 %	0,1 %
12	Ток 0…5 мА		0...100 %	0,1 %
13	Напряжение 0…1 В	АН	0...100 %	0,1 %
