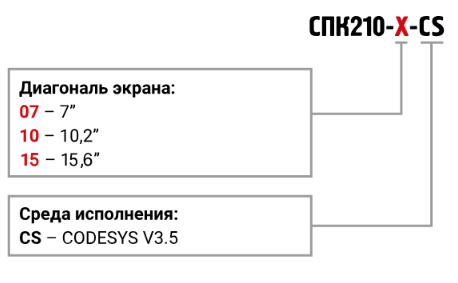

Параметр |
СПК210-07 |
СПК210-10 |
|
Процессор |
4х Cortex-A35 |
|
|
Частота |
1200 МГц |
|
|
Объем ПЗУ |
4 Гб (eMMC) |
|
|
Объем ОЗУ |
512 Мб (DDR3) |
|
|
Объем Retain-переменных |
64 Кб (MRAM) |
|
|
Минимальное время выполнения одного цикла программы |
10 мс |
|
|
Часы реального времени (RTC) |
Есть1) |
|
|
Звук |
Пьезоизлучатель, с возможностью управления из программы |
|
|
Дисплей |
||
|
Тип дисплея |
TFT LCD, резистивный |
|
|
Тип подсветки |
LED (светодиодная подсветка)2) |
|
|
Количество цветов |
16 млн |
16 млн |
|
Диагональ |
7,0 дюймов |
10,2 дюйма |
|
Разрешение |
800×480 пикселей |
1024×600 пикселей |
|
Размер пикселя (ширина×высота) |
0,1926×0,1790 мм |
0,2775×0,2760 мм |
|
Рабочая зона дисплея (ширина×высота) |
154,08×85,92 мм |
222,00×132,48 мм |
|
Яркость |
300 кд/м2 |
350 кд/м2 |
|
Контрастность |
500:1 |
|
|
Угол обзора слева/справа/сверху/снизу |
80/80/60/80° |
65/65/45/65° |
|
Время наработки на отказ подсветки, не менее |
50 000 часов при температуре 25 °C |
|
|
Интерфейсы |
||
|
COM-порты |
3 × RS-485, 1 × RS-232; на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм; тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3); интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора; сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B; все интерфейсы являются независимыми; поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3); в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. |
|
|
Ethernet |
1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации; поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)3 |
|
|
USB Device |
1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)4) |
|
|
USB Host5) |
1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА) |
|
|
SD Card |
Для архивов, импорта файлов рецептов, загрузки проектов |
|
|
Питание6) |
||
|
Тип питающего напряжения |
Постоянное |
|
|
Диапазон питающего напряжения |
15…28 В |
|
|
Номинальное напряжение питания |
24 В |
|
|
Максимальный потребляемый ток в момент запуска, не более |
14 А в течение 200 мкс |
|
|
Максимальная потребляемая мощность в установившемся режиме, не более7) |
15 Вт |
20 Вт |
|
Сопротивление изоляции |
10 МОм при 500 В постоянного тока |
|
|
Напряжение изоляции |
500 В переменного тока (не более минуты) |
|
|
Программирование |
||
|
Версия ОС |
Linux 4.19.232-rt104 |
|
|
Среда программирования |
CODESYS V3.5 SP17 Patch 3 |
|
|
Корпус |
||
|
Конструктивное исполнение |
Для щитового крепления |
|
|
Тип вентиляции |
Естественная вентиляция |
|
|
Виброустойчивость |
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут |
|
|
Габаритные размеры |
(201,2×147,2×39) ± 1 мм |
(272×191×41,5) ± 1 мм |
|
Установочные размеры |
192×138 мм |
260×179 мм |
|
Степень защиты корпуса по ГОСТ 14524: |
||
|
- со стороны лицевой панели |
IP65 |
|
|
- со стороны задней панели |
IP20 |
|
|
Общие характеристики |
||
|
Масса брутто, не более |
1 кг |
1,6 кг |
|
Средний срок службы, не менее |
10 лет |
|
|
Средняя наработка на отказ, не более |
60 000 ч |
|
Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
7) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
